Монтаж опалубки для заливки стен своими руками — этапы и виды конструкций с полезными советами. Иллюстрированное руководство с фото и видео

Современное строительство ориентируется на высокое качество работ, соблюдение минимальных сроков и экономию материалов. Такой подход позволяет быстро возводить жилые дома и сделать жилье доступным для широкого круга населения.

Такой подход позволяет возводить дома за предельно короткие сроки, а также сделать жилье доступным для большинства населения.

Это напрямую влияет на оборотокапитал, а также дает возможность заинтересовать покупателя, ведь мы живем в эпоху, когда хочется получить качественный результат за максимально короткие сроки, а не ждать готовое жилье годами. Сейчас есть тенденция использования кирпича лишь в качестве облицовочного материала.

Опалубка для возведения стен и литье из бетона, дают возможность соорудить надёжный каркас дома на один этаж, в течение недели. Для сравнения, на конструкцию из кирпича нужно будет потратить вдвое больше времени и средств.

Виды опалубки

Выделяют три вида конструкции:

• Съемная, которая демонтируется после полного высыхания раствора. Собирается такая опалубка из отдельных частей. В результате получается разборная конструкция, которая демонтируется и может быть использована повторно. Среди преимуществ данного вида опалубки выделяют простоту монтажа, возможность повторного использования, что значительного сокращает финансовые затраты на строительство.

• Несъемная, соответственно, та, которую не демонтируют. Монтаж опалубки данного вида производят в основном из пенополистирола или пенопласта. Она остается частью возводимого сооружения. И при этом выполняет роль утеплителя.

• «Плавающая» опалубка характерна для возведения монолитного фундамента, который погружают в грунт. Она представляет собой собранный из досок щит, который по высоте немного выше планируемой конструкции из бетона. Щит опускается в котлован и крепится к его стенкам. Поверх него раскатывается картон или рубероид.

Выделяют также несколько видов в зависимости от назначения:

• Стеновая опалубка. Монтаж ее выполняют для возведения вертикальных конструкций и стен.

• Горизонтальная, которая используется для монтажа фундамента и перекрытий.

• Изогнутая, которая позволяет залить детали необычных форм.

Монтаж и демонтаж опалубки каждого вида имеет свои особенности. Их необходимо знать для качественного выполнения работ.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Возможен и другой вариант – выставление каркаса из дорогостоящей древесины. Доски после демонтажа конструкции используются для отделочных работ (для обустройства пола или потолка, украшения интерьера и так далее).

Несъемная опалубка монтируется из прочных материалов:

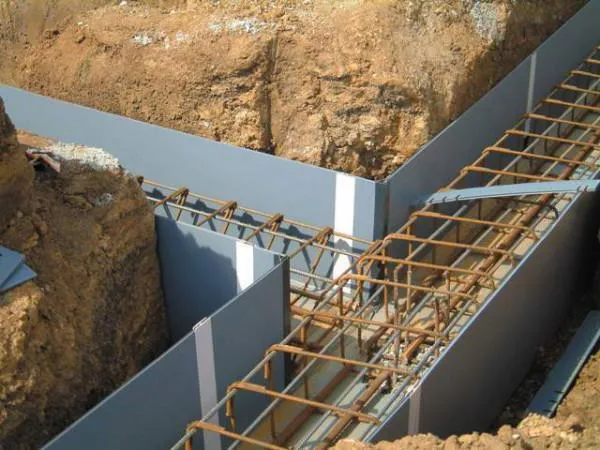

1. Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
2. Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
3. Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
4. Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Преимущества несъемной опалубки

Монтаж несъемной опалубки предполагает приобретение уже готового набора для выполнения работ. Остается лишь собрать конструкцию и произвести ее монтаж. Отсюда вытекает ряд преимуществ, которыми обладает опалубка данного вида:

• короткие сроки выполнения работ;

• простота монтажа;

• небольшой вес конструкции;

• устойчивость к появлению грибка и плесени;

• пожаробезопасность;

• небольшая стоимость.

Также несъемная опалубка является одновременно слоем утеплителя и представляет собой блоки из пенопласта, которые легко соединяются между собой. При этом внутренняя стенка тоньше, чем внешняя. Благодаря этому достигается высокий уровень теплоизоляции.

Возведение несъемной опалубки

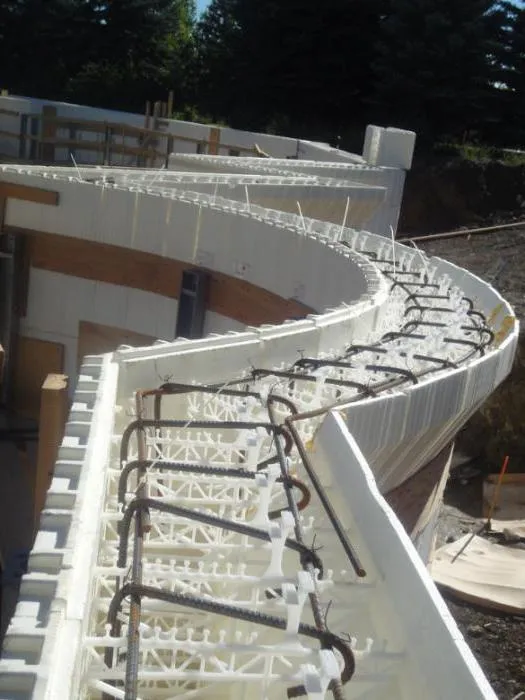

Монтаж опалубки стен с помощью несъемных блоков значительно легче, нежели традиционный способ.

Начинается работа с подготовки площадки, укладывания слоя гидроизоляции. На фундамент просто надевают блоки по принципу кирпичной кладки (со смещением швов). Это позволяет увеличить прочность (жесткость) конструкции.

Для начала укладывают только один ряд блоков, далее арматуру (внахлест). Для этого имеются специальные пазы. Арматура соединяется между собой вертикальной проволокой. Таким же образом выкладываются следующие ряды.

Блоки крепятся между собой простым соединением специальных пазов путем легкого надавливания. Начинают заливать бетонный раствор уже на третьем ряду блоков.

В процессе работы имеется один небольшой секрет. Стены будут более надежными, если стыки слоев раствора остаются в середине блока. Для этого верхний ряд заливают до половины.

Особенности выполнения съемной опалубки

Основные момента монтажа опалубки рассмотрим на примере съемной разборной конструкции. Этот вид чаще всего выполняется хозяевами участков без помощи профессиональных строителей.

Монтаж опалубки производят из досок, брусков, фанеры и других листов древесины. Главное, чтобы эти плиты были ровные. Вся работа начинается с подготовки участка. Площадка должна быть полностью очищена от посторонних предметов, мусора и так далее. Далее с помощью брусков отмечаются углы возводимого сооружения. Они будут являться основой, от которой будут выполняться остальные замеры. В соответствии с размерами между брусками собирается щит опалубки.

Готовые щиты крепят к угловым брускам с помощью саморезов или гвоздей. Крепление должно быть надежным. При расширении бетона давление на щит увеличится, что может привести к растрескиванию досок. Главное, чтобы сам брусок остался с наружной стороны. Параллельно собранной конструкции собирается еще один ряд на расстоянии будущей стены. В итоге должен получится каркас по всему периметру.

В готовый короб опалубки засыпается слой щебня или песка. Это защитит раствор от потери влаги, которая будет уходить в грунт. Технология монтажа опалубки предусматривает защиту деревянного щита от протекания раствора сквозь имеющиеся отверстия. Для этого щиты покрываются пленкой или рубероидом, которые крепятся саморезами или скобами с помощью степлера.

Все работы необходимо проводить с учетом уровня. Это очень важно. На каждом этапе проверяется ровность конструкции по высоте, длине и вертикали (особенно важно). Два ряда щитов должны идти строго параллельно друг другу.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

Заливка слоями

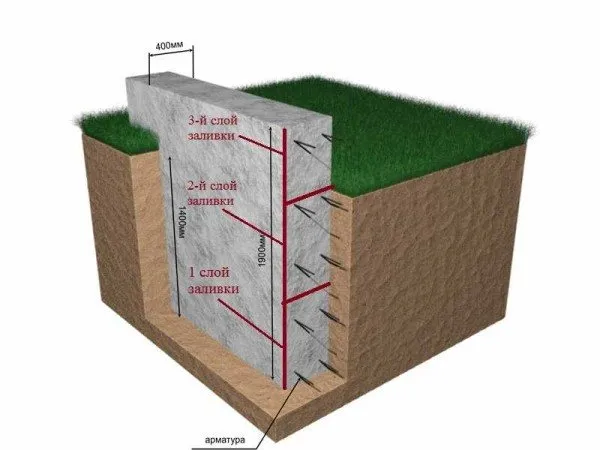

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

Если фундамент имеет большую глубину залегания, его можно заливать двумя-тремя частями, разделив по вертикали на примерно равные доли

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре +20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.

Щит просто устанавливается на уже «схватившийся» бетон, и упирается в края траншеи, но уже на другом уровне

При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет. Так что фундамент будет стоять долго.

Вертикальное деление

Второй способ — разбивка плана по вертикали. Фундамент можно разделить на две или три части. Только нужно делить не ровно «по линии», а разнести стыки на некоторое расстояние.

В выбранной для установки части здания устанавливаете опалубку с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри установленной части вяжете арматурный каркас. При этом прутки продольной арматуры должны выходить за пределы опалубки не менее чем на 50 диаметров используемой арматуры. Например, используется пруток 12 мм. Тогда минимальный выпуск за пределы опалубки будет 12 мм * 50 = 600 мм. Следующий прут привязывается к этому выпуску, и один за другой они будут заходить на эти 60 см.

Одна важная деталь: разбивая план дома по частям, делайте так, чтобы заканчивались заливаемые в этот период «куски» на разном уровне (см на картинке).

Второй способ — разделить план на несколько участков (на рисунке они отмечены разными цветами)

Заливаете собранный участок бетоном. Как и в предыдущем методе, через 7*8 часов нужно будет оббить раствор, но уже на вертикальных поверхностях. Берете молоток и сняв боковину-заглушку, оббиваете цементно-песчаный раствор до щебенки (возле опалубки будет, скорее всего, слой раствора без заполнителя). В результате поверхность будет щербатой, что хорошо для сцепления со следующей порцией раствора.

Эти методы смело можно использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там рабочие нагрузки на бетонные стены и фундамент несравнимо больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно будет использовать во вспомогательных работах. На практике получается по-другому: пропитавшуюся цементом древесину или фанеру пилить невозможно. К тому же она становится грязной и шершавой, а зачистить и отшлифовать ее тоже нереально: никакое зерно «не берет». Так вот, чтобы древесина (и фанера, если неламинированная) осталась пригодной, лицевую часть щитов обтягивают плотной пленкой. Ее крепят строительным степлером и скобами. Если она повредится, замена занимает совсем немного времени. Усовершенствованная таким способом опалубка дает почти идеально ровную поверхность фундамента, что облегчает последующие работы по гидро и тепло изоляции.

Основные элементы опалубки

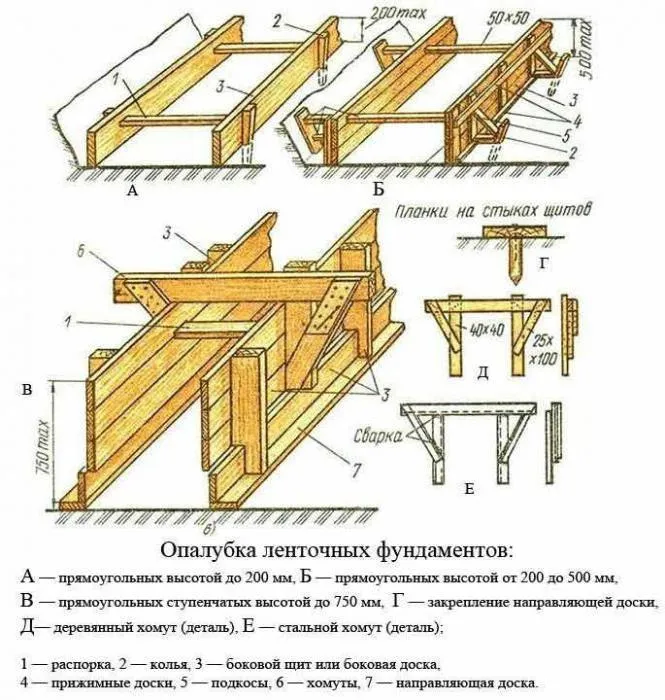

Съемная опалубка, которая собирается самостоятельно, состоит из следующих элементов:

• Палуба, которая представляет собой плоский щит, являющийся ограждением всей формы. Конструкция должна быть достаточно прочной, чтобы выдерживать давление раствора. Поэтому ее изготавливают из фанеры или обрезных досок толщиной 4-5 см.

• Леса, которые являются опорой конструкции. Они удерживают стенки, не позволяя раствору выдавить палубу. Изготавливают леса из сосновых брусков или досок (2,5-5 см).

• Крепеж – это все детали, с помощью которых скручиваются все элементы конструкции: проволока, зажимы, стяжки, метизы и так далее.

Палуба чаще всего собирается из досок шириной 15 см, которые соединяются в несколько рядов при помощи гвоздей (вбитых изнутри, загнутых снаружи) или саморезов (их закручивают с внутренней стороны). Расстояние между досками не должно превышать 3 мм. Щиты скрепляют между собой дополнительными планками.

Более простой вариант изготовления палубы – использование влагостойкой фанеры толщиной 1,8-2,1 см.

Установка опалубки

Каркас будет установлен ровно и по уровню, если заранее правильно подготовлена площадка. Ее размечают с помощью натянутых между колышками шнуров. Засыпается и уплотняется песчаная подушка. При необходимости, подготавливается котлован.

Монтаж опалубки происходит в следующей последовательности:

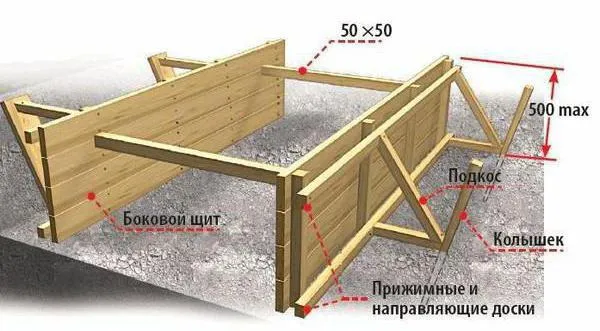

• Периметр следует обозначить вертикальными направляющими (деревянными брусками, металлическими уголками или трубами).

• По направляющим требуется разместить готовые щиты, сохраняя необходимое расстояние между ними (оно равно необходимой толщине фундамента).

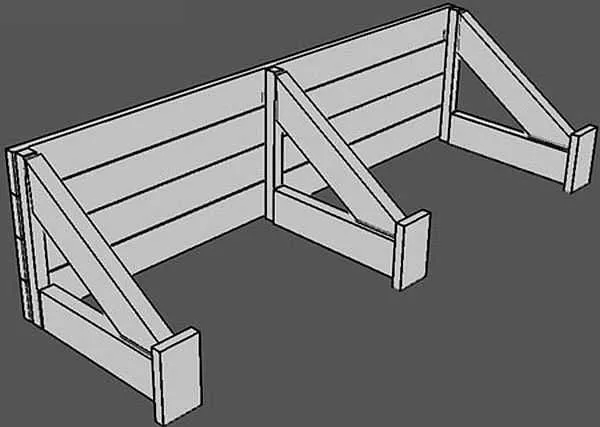

• Прочно зафиксировать палубу. Подпереть ее с наружной стороны наклонными брусьями (по 1 подкосу на каждый метр палубы).

• Соединить щиты между собой брусками 5х5 см.

• Внутреннюю сторону опалубки застелить пленкой (рубероидом).

Фундаменты высотой до 20 см не требуют серьезной конструкции. Для них достаточно вбитых в землю брусков.

Выравнивание

Важный момент в возведении опалубки — ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Сначала находят нужную высоту фундамента в самой нижней точке разметки. Прикладывают к ней колбу водяного уровня, запоминают или отмечают риской уровень воды. Затем с помощью второй колбы выставляют соответствующие метки на остальных колышках. Проводят линии и, при необходимости, дублируют их тонкой проволокой.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Монтаж стеновой опалубки

Более сложным является процесс возведения стеновой опалубки. При этом выделяют мелкощитовую и крупнощитовую опалубку.

Первый вариант подходит для возведения небольших зданий (дачных домиков, построек хозяйственного назначения) и перегородок между помещениями. При этом используют небольшие по размеру щиты из фанеры.

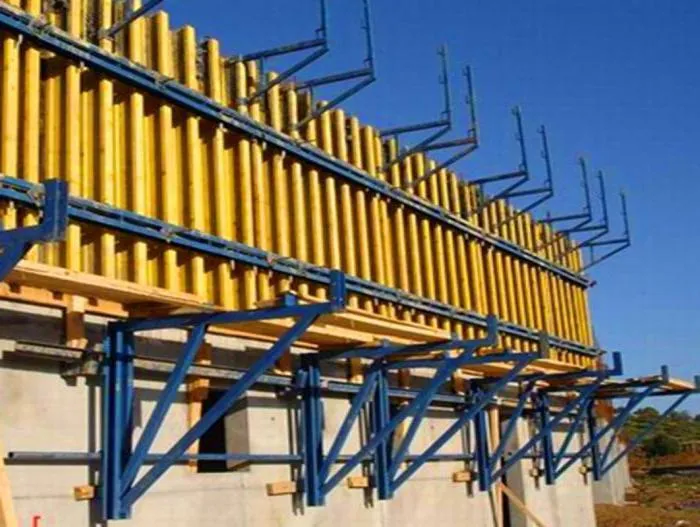

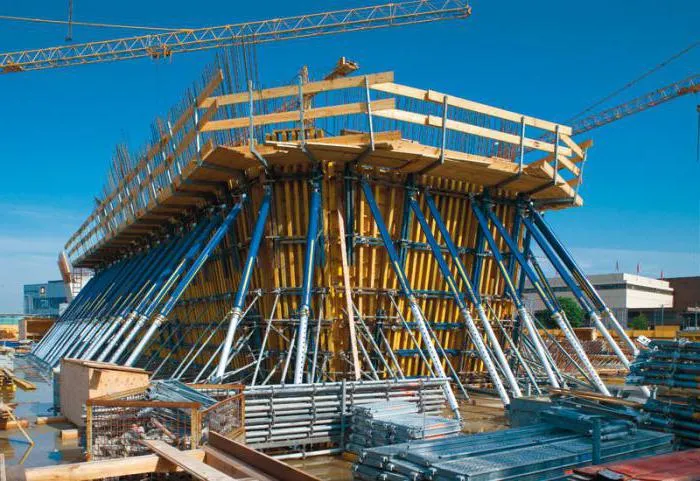

Монтаж крупнощитовой опалубки характерен для строительства зданий с большой высотой. Для работы используют листы металла или большие листы фанеры.

Для монтажа стен подготавливают фундамент, в который втыкают арматуру. Вокруг нее собирают двухрядный каркас опалубки. При использовании обычной фанеры, стыки промазывают клеем или герметиком. В настоящее время на рынке имеется специальная фанера для опалубки. Отдельные листы ее соединяются по принципу «шип-паз», что не требует дополнительной герметизации.

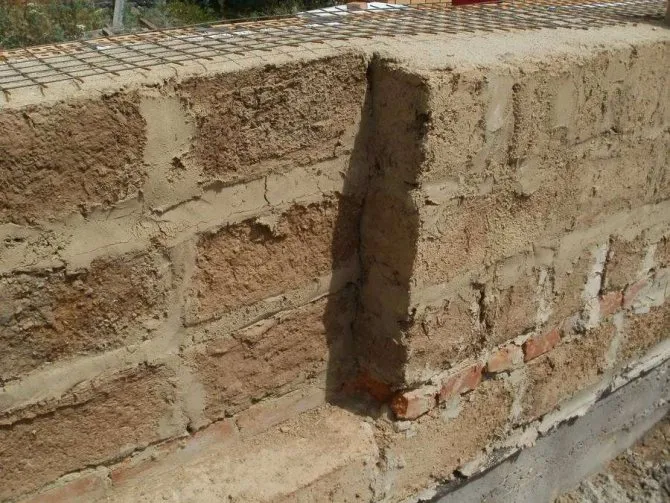

Стены из шлакобетона

В районах, где расположены металлургические предприятия, всегда можно приобрести отходы производства – котельный шлак. Это очень дешёвый строительный материал, который используют при строительстве дач и небольших частных домов. Подробнее о материале смотрите в этом видео:

Для возведения монолитных стен из шлакобетона изготавливают специальную переставную деревянную опалубку. Ограждение представляет сборно-разборную конструкцию из деревянных щитов и хомутов.

Шлакобетон засыпают в опалубку послойно с толщиной каждого слоя 200 мм. Каждую насыпку трамбуют, тщательно распределяя материал по углам и периметру опалубки в местах сопряжения стен. По мере застывания очередного слоя смеси опалубку передвигают вверх.

Строительство дома из монолитного шлакобетона будет стоить гораздо дешевле, чем возведение аналогичного строения из монолитного железобетона.

Виды перекрытий

Монтаж опалубки перекрытия зависит от вида самого перекрытия. Выделяют следующие типы конструкций:

• На объемных чашах. Применяется для конструкций с большой высотой. При этом используют вертикальные стойки, домкраты, вставки, ригели и другие элементы для соединения отдельных частей.

• На клиночных лесах, которые используются для многоэтажных зданий. Вместо фанерных щитов устанавливаются подмости.

• На лесах чашечного типа. Это вид предусматривает монтаж рамы. Стойки соединяются между собой чашечным методом.

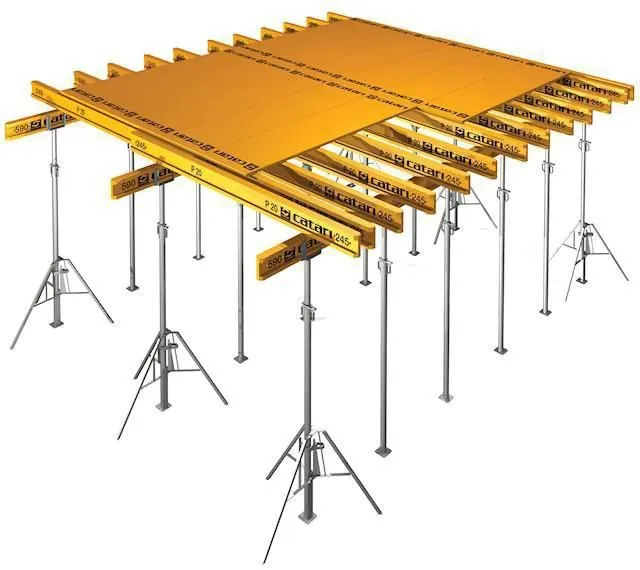

• На телескопических чашах. Подходит в тех случаях, когда высота перекрытия меньше 4,6 м. В ее основе лежат треноги, которые поддерживают всю конструкцию. Сверху укладываются щиты из влагостойкой фанеры.

Опалубка для перекрытия

В настоящее время чаще всего используется монолитное перекрытие. На его примере разберем процесс монтажа опалубки.

Для опалубки используются вертикальные стойки, соединенные между собой ригелями. Они крепятся под прямым углом к брускам, идущим в поперечном направлении. На эти поперечные брусья укладывается щит из фанеры, который является дном опалубки.

Для выполнения этих работ используются следующие материалы:

• стойка – брус с сечением 12-15 см;

• ригель и поперечный брус – обрезная доска шириной 16-18 см и толщиной 5 см;

• раскосы – доска толщиной 3 см;

• настил – влагостойкая (ламинированная) фанера толщиной 1,8 см.

До начала работы необходимо провести точные расчеты. Важно определить необходимое количество стоек, шаг их размещения и другие показатели.

Предварительный расчет

Самостоятельно провести расчет необходимого количества досок не составит труда. Удобнее иметь при себе подготовленный чертеж с точными размерами. Вычисления ведутся для каждой стороны опалубки по-отдельности, а затем складываются между собой.

Чтобы рассчитать количество единиц строительного материала на одну сторону по горизонтали, нужно длину ленты разделить на длину доски. Для расчета количества материала по высоте, нужно глубину фундамента разделить на ширину доски.

На этом этапе строителю нужно принять во внимание, что щиты должны быть несколько выше, чем глубина фундамента, поэтому полученное значение округляется в большую сторону.

Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента. Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных.

Для упрощения расчетов можно воспользоваться онлайн-калькуляторами на строительных сервисах.

Инструкция по монтажу опалубки перекрытий

Инструкция проведения работ включает следующие этапы:

• К верхней части стоек крепятся продольные брусья, второй конец которых фиксируется на стене.

• Таким же образом собирают второй ряд. Для этого под опоры укладывается доска толщиной 5 см.

• Укладываются поперечные брусья с шагом 60 см.

• Устанавливают опорные стойки (строго вертикально).

• Стойки соединяют между собой раскосами.

• На поперечные бруски укладываются листы фанеры, не оставляя щелей.

• Торцы перекрытия защищаются кладкой из блоков или кирпича.

• Собирается каркас из арматуры. При этом оставляют при необходимости места для коммуникаций.

Когда все работы выполнены, можно заливать бетон. Снимают опалубку через 3 недели.

Сколько стоит несъемная опалубка?

Стоимость несъемной опалубки может сильно варьироваться в зависимости от различных факторов, таких как размеры и конфигурация строительной площадки, используемый материал для опалубки, условия аренды и местонахождения. Однако, обычно цена на несъемную опалубку составляет от нескольких тысяч до десятков тысяч рублей за квадратный метр. Лучше всего обратиться к специализированным фирмам или поставщикам для получения более точной информации о стоимости.
