Опалубка, используемая при строительстве фундамента, представляет собой систему из каркаса и досок, в которую заливается бетонная смесь для формирования ленточного или плитного фундамента. От точности монтажа этой щитовой конструкции зависят геометрические параметры, пропорции и внешний облик выступающей части фундамента здания. Важно особое внимание уделить процессу выравнивания опалубки по уровню, так как это может стать определяющим фактором для достижения высокой точности и эстетической привлекательности внешнего вида конструкции.

Технология и способы выравнивания

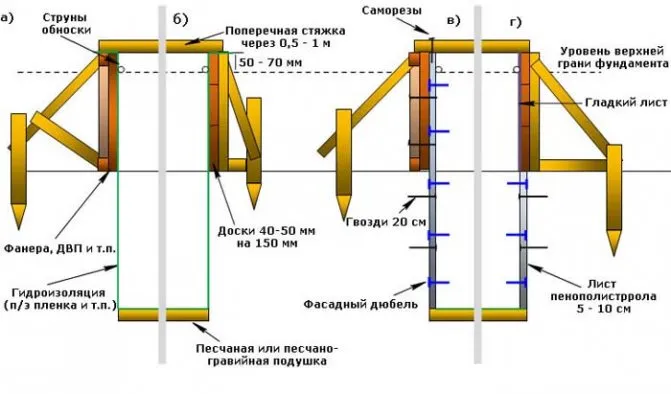

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

  • выставление вертикальных стоек с интервалом 0,8-1,0 м;
  • формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву;
  • подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

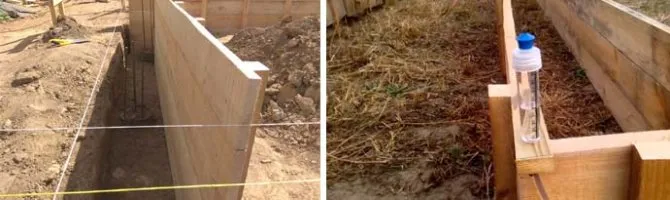

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

Чтобы выставить опалубку, используют водяной или лазерный уровень.

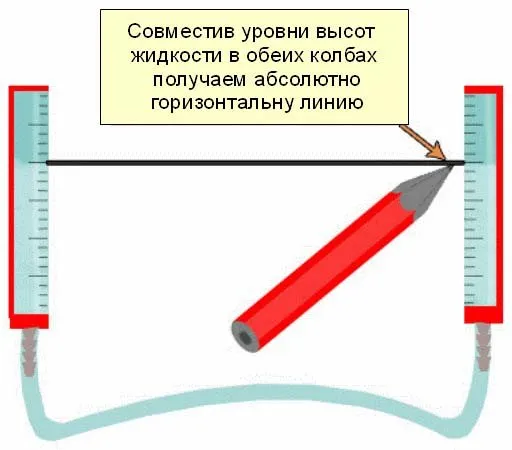

  • Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
  • Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

Опалубка на участках с уклоном

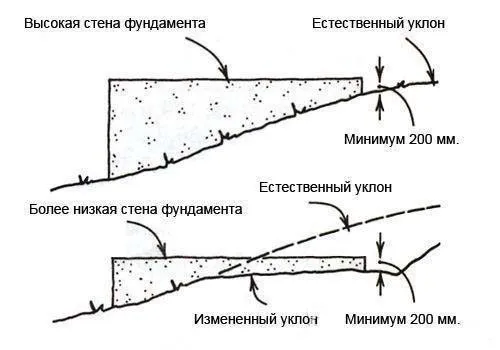

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

  1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.

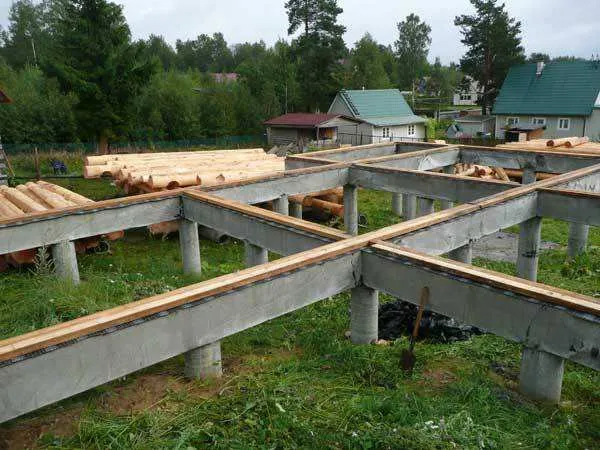

  2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

  1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
  2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
  3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Укрепление склона под фундамент

Как выставить опалубку по уровню своими руками

Устройство фундамента на склоне требует предварительного проведения работ по укреплению склона. Они нужны для того, чтобы избежать пучения грунта зимой, его сдвигов и других явлений, способных разрушить или сделать мене прочным основание.

Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.

Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.

Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.

При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Возможен и другой вариант – выставление каркаса из дорогостоящей древесины. Доски после демонтажа конструкции используются для отделочных работ (для обустройства пола или потолка, украшения интерьера и так далее).

Несъемная опалубка монтируется из прочных материалов:

  1. Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
  2. Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
  3. Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
  4. Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Какую выбрать?

Различают съемную и несъемную конструкцию опалубки. Для монолитного фундамента она обычно изготавливается из дерева, фанеры или металла. Несъемные формы для фундамента изготавливают из листов пенополистирола. Пенополистирол не демонтируют после застывания бетонной смеси – слой служит дополнительным утеплением фундаментных опор (этот способ изготовления наиболее приемлем для районов с холодным климатом).

Сборка опалубки фундамента необходима при бетонировании монолитных строительных конструкций – в нее устанавливается арматурный каркас, происходит заливка бетонной смеси, которая, застывая, придает конструкциям фундаментов необходимую форму и жесткость. Четко выставленные опалубочные щиты помогают сохранить фундамент из монолитного железобетона в заданных проектом размерах.

Выставление конструкции своими руками

Подготовительные работы

Перед монтажом конструкции необходимо провести подготовительные работы:

  • рытье траншеи под будущий фундамент;
  • уборка строительного мусора;
  • выравнивание поверхности траншеи.

Правила установки

При монтаже очень важно выполнять существующие строительные нормы и правила – это поможет залить крепкий и надёжный фундамент из монолитного железобетона:

  • Не допускается устанавливать опорные стойки опалубочных щитов на вскопанный или насыпной грунт, требуется обеспечить конструкции надёжность и устойчивость, для чего на проблемных грунтах требуется подкладывать под опорные стойки обрезки досок.
  • Щиты должны сохранять неизменное положение достаточно длительный срок, учитывая воздействия на них массы залитого в конструкцию бетона, поэтому деревянную опалубку можно укреплять постановкой раскосов, стоек и подпорок.
  • В просадочных и пучинистых грунтах форму монтируют на специальные фундаментные обрезы, заглубленные ниже точки промерзания грунта.

Советы специалистов по выставлению опалубки

  • Изготавливать каркас нужно на отдельном участке, на ровной поверхности. Полностью конструкция собирается на месте укладки фундамента, в траншее.
  • Чтобы усилить опалубку, устанавливаются стяжные элементы по всему периметру конструкции через каждый метр. Можно сократить расстояние между распорками для повышения прочности опалубки.
  • Верхний слой опалубки важно правильно выровнять по уровню. Если этого не сделать, работу придется переделывать.
  • Доски нужно подгонять максимально близко друг к другу, чтобы не было щелей.
  • Правильно выбранные доски для опалубки – это залог качественной работы и надежности готовой конструкции. Выбирайте материал без щелей, с ровной поверхностью.
  • Нижний край опалубки должен плотно прилегать к почве. Если конструкция будет отходить от поверхности земли, то фундамент окажется неровным.
  • Нельзя забывать про армирование фундамента. Чтобы в фундаменте не образовалось трещин, часть отрезка от сетки должна стать началом другого отрезка.

Правильно соорудить конструкцию опалубки нетрудно при наличии стандартного набора инструментов (пила, топор, молоток) и крепежных элементов (гвозди и саморезы). Сэкономить получится в случае использования обычных досок, оставшихся после ранее проведенных строительных работ. Для создания долговечной и надежной опалубки рекомендуем использовать металл или железобетон – материалы, сохраняющие свойства на протяжении 100 и более лет.

Выставить опалубку по уровню можно несколькими способами. Правила проведения работ отражены в специализированной документации: СНиП 3.01.03-84 «Геодезические работы в строительстве» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

В большинстве случаев индивидуальным застройщикам некогда изучать правила и нормы. Потому наиболее полезны рекомендации строителей, основанные на требованиях СНиП и оптимизированные под разные условия выполнения работ по заливке бетона.

Изготовление щитов из дерева

Деревянную опалубку изготавливают в форме продолговатого щита, при установке элементы скрепляются между собой с помощью металлического крепежа (гвоздей и саморезов). Древесину выбирают хвойных пород, идеально подходят струганные обрезные доски толщиной 25 мм, при ширине до 150 мм.

Стойки и рамы формы для монолитного фундамента изготавливаются из деревянных брусков – эти элементы обеспечивают устойчивость щитов во время заливки бетонного раствора.

Очень важно применять для изготовления опалубки пиломатериал повышенной влажности – это необходимо для того, чтобы дерево не впитывало влагу из бетонного раствора, что сильно ухудшит качество застывающего бетонного раствора.

Выбор материала для опалубки

Опалубка — это каркас, полость которого заливают бетоном. После его схватывания вспомогательную конструкцию разбирают (съемная опалубка) или она остается на прежнем месте и будет составной частью возводимого строения (несъемная).

В первом варианте используются новые листовые материалы, предназначенные для других целей. Но в этом случае внутренние стенки каркаса укрывают уложенными внахлест полотнами плотной полиэтиленовой пленки, которую фиксируют к щитам скобами и строительным степлером. Эта мера предосторожности защитит материалы от загрязнения цементно-песчаным раствором.

Для устройства опалубки можно использовать:

  • Обрезные или необрезные доски;
  • Листы фанеры или ОСБ;
  • Плоский шифер;
  • Цементно-стружечные плиты (ЦСП);
  • Пенопласт толщиной не менее 5 см;
  • Щепоцементные плиты (фибролит);
  • Металлические листы толщиной от 2 мм;
  • Пластиковые полотна высокой прочности.

Выравнивание

Важный момент в возведении опалубки — ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Сначала находят нужную высоту фундамента в самой нижней точке разметки. Прикладывают к ней колбу водяного уровня, запоминают или отмечают риской уровень воды. Затем с помощью второй колбы выставляют соответствующие метки на остальных колышках. Проводят линии и, при необходимости, дублируют их тонкой проволокой.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Монтажные работы

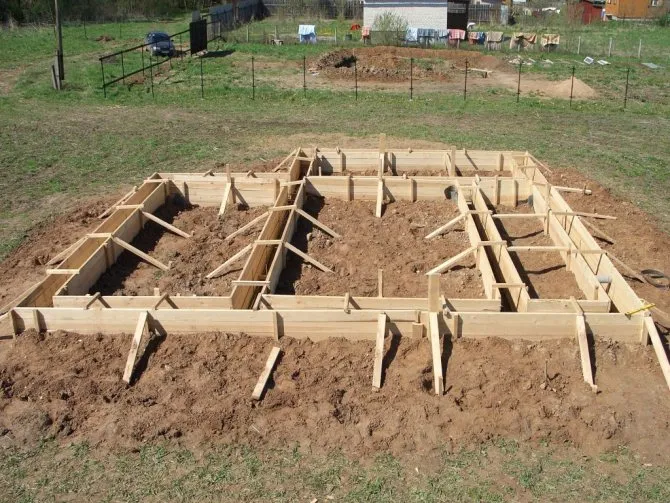

Разметку опалубки на участке застройки удобно выполнить колышками с натягиванием по ним строительного шнура или лески. Очень важно помнить, что фундамент должен быть шире стен на 10-15 см. Каждое действие стоит проверять уровнем и лазерным нивелиром – так можно обеспечить наиболее ровное расположение щитов опалубки.

Выставить опалубку правильно можно только при использовании уровня, которым следует периодически проверять возможное смещение щитов при установке.

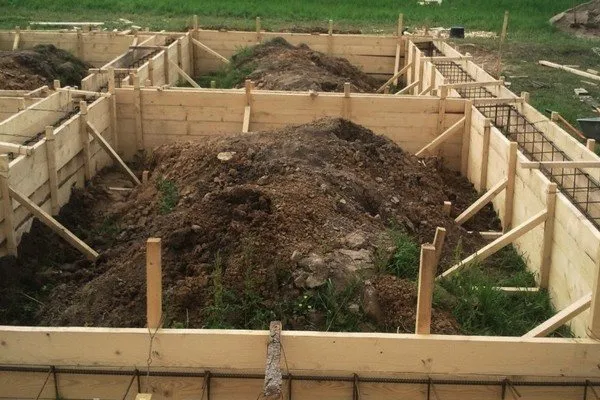

Начать установку щитов можно только на ровном месте, закрепляя каждый щит при помощи обрезков арматуры и деревянных подпорных колышков. Арматурными прутами крепят щиты с внутренней стороны – после бетонирования арматура послужит дополнительным элементом армирования для придания вертикальной жесткости. Посмотрите видео, как монтировать опалубку без ошибок.

Нижние края опалубочных щитов должны полностью опираться на верхнюю поверхность земли, а соседние элементы – иметь наиболее возможное плотное прилегание друг к другу.

Боковые щиты стягивают при помощи специальных стяжек из бруса, который укрепляют поверх щитов опалубки сверху. Стяжки устанавливают через 0,5 – 1,0 метр.

Можно ли сделать опалубку из ДСП?


Да, можно использовать ДСП для изготовления опалубки. Однако, следует учитывать, что ДСП имеет ряд ограничений в использовании при строительстве опалубки. ДСП не является идеальным материалом для опалубки, так как он может непредсказуемо деформироваться под воздействием воды, а также может иметь недостаточную прочность при длительном использовании.

Если вы решите использовать ДСП для изготовления опалубки, вам следует обратить внимание на следующие моменты:

  • Выберите высококачественное ДСП с высокой плотностью и малой влажностью. Это позволит уменьшить вероятность деформации и повреждения материала в процессе использования.
  • Обработайте поверхность ДСП защитными покрытиями, которые предотвратят попадание воды и уменьшат вероятность деформации.
  • Используйте подходящие крепления и каркасы, чтобы обеспечить достаточную прочность и устойчивость опалубки.
  • Помните, что ДСП не будет иметь ту же долговечность, что и другие материалы, такие как сталь или бетон. Поэтому опалубку из ДСП нужно заменять регулярно.

Таким образом, использование ДСП для изготовления опалубки возможно, но вы должны принять во внимание ограничения этого материала и принять соответствующие меры предосторожности при ее использовании.
