Схема подключения дифавтомата

В то же время никто не отменял требования устанавливать автоматические выключатели, защищающие от сверхтоков (короткое замыкание) и нагрева вследствие перегрузки. Совместить одно с другим можно, установив автоматический выключатель дифференциального тока (АВДТ), в просторечии называемом «дифавтомат». Его использование позволяет упростить схему – вместо двух устройств ставится одно, и процесс монтажа. Сегодня мы расскажем о том, как правильно подключить дифавтомат и о типичных совершаемых ошибках.

Содержимое

АВДТ – снаружи и внутри

Внешние отличия АВДТ от автомата и УЗО:

  • В отличие от автоматического выключателя, дифавтомат никогда не бывает однополюсным. Точек подключения в однофазной сети две, а в трехфазной сети их всегда четыре.

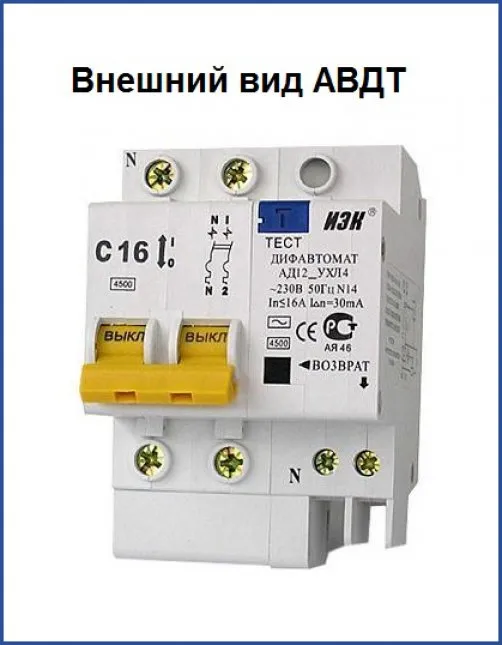

  • Внешний вид АВДТЭлектрическая схема на лицевой панели устройства содержит три мнемосимвола:
    1. Овал, охватывающий проводники на входе. Это тороидальный сердечник дифференциального трансформатора.
    2. Дуга в половину окружности на фазной линии, обозначающая электромагнитный расцепитель.
    3. Прямоугольный выступ на фазной линии – тепловое реле.

У УЗО нет символа электромагнитного расцепителя, а у автоматического выключателя – дифференциального трансформатора.

  • Номинал сетевого тока АВДТ, в отличие от УЗО, имеет дополнительное буквенное обозначение – A, B, C или D, указывающее на его времятоковую характеристику.

Внутри дифавтомата находятся три чувствительных элемента:

  1. Электромагнитный расцепитель.
  2. Тепловой расцепитель.
  3. Измеритель дифференциального тока.

Соленоид электромагнитного расцепителя подключен не только к фазной линии, но и к дифференциальному трансформатору. Поскольку выдаваемый измерителем ток невелик – в зависимости от модели он может быть в пределах от 6 до 500 мА, в цепь включается усилитель.

Подробнее об отличиях УЗО и дифавтомата можно почитать здесь.

Подключение дифавтомата

Подключение дифавтомата в однофазной сети заключается, всего лишь, в правильном соединении фазной и нулевой (нейтральной) линий на входе и на выходе. Перепутать их очень сложно: вход фазы обозначен цифрой один, а нейтрали – латинской литерой N. И еще там обычно написано «Сеть». Выходная фазная клемма промаркирована цифрой 2, а нейтральная – буквой N. Также имеется надпись «Нагрузка».

Схема подключения дифференциального автомата в однофазной электрической сети без дополнительного защитного проводника показана на рисунке ниже.

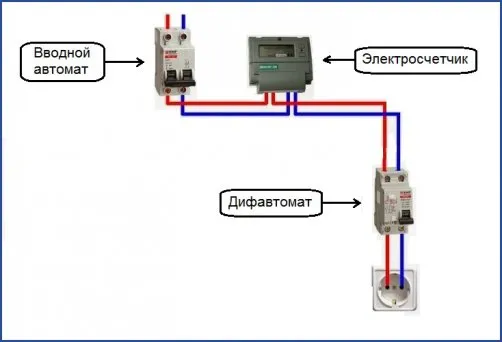

Схема подключения дифференциального автомата в однофазной электрической сети без дополнительного защитного проводника

Не правда ли, все предельно просто и понятно? Сложности и ошибки чаще всего совершаются при работе со схемами, имеющими защитный проводник.

Типичные ошибки при подключении дифавтоматов

Правильная схема подключения дифавтомата в сети с защитным проводником приведена на рисунке ниже.

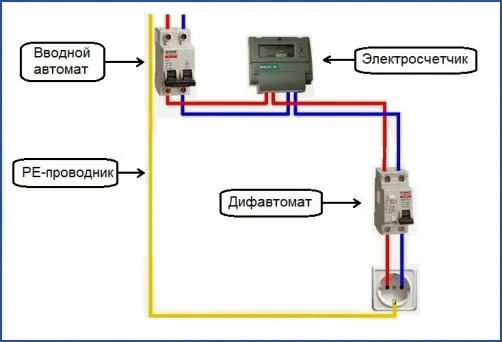

Схема подключения дифавтомата в сети с защитным проводником

Обратите внимание, что линия, обозначенная символами РЕ, нигде не соединяется с клеммами автоматических выключателей – ни с фазными, ни с нейтральными. А подключается она только к заземляющей клемме на корпусе прибора. А все потому, что по этому проводнику ток может течь только в результате аварии. Он предназначен для того, чтобы увести электричество от корпуса дрели, миксера, стиральной машины по пути наименьшего сопротивления и защитить человека от электротравмы.

Что будет, если к нейтральному контакту на выходе дифавтомата подключить провод РЕ? Он сработает и выключит сеть. Произойдет это потому, что в первичной обмотке дифференциального трансформатора возникнет дисбаланс: по фазной линии течет ток, а по нейтральной – нет.

При этом не исключено, что сам АВДТ полностью выйдет из строя, ведь разница между силой тока в фазной линии и нейтрали равна той, что потребляет работающий электроприбор – 16, 20 или 32 А. При этом он еще будет дополнительно увеличен усилителем. Наиболее вероятно, что первым сгорит именно этот элемент цепи.

Путать фазную линию с нейтральной также не стоит. По той причине, что первичная обмотка дифференциального трансформатора состоит из двух катушек: для фазы она имеет меньшее число витков, а сечение провода соответствует номиналу тока, у нейтрали витков больше и провод тоньше. Подключив иначе, чем это обозначено на приборе, вы выведите из строя измеритель дифференциального тока.

Подобные фатальные ошибки встречаются очень редко, они являются результатом невнимательности или полной технической безграмотности. Чаще происходят те, когда не учитывается номинал дифференциального тока. В лучшем случае потребитель периодически остается в полной темноте или с отдельным неработающим электроприбором. В худшем человек может получить смертельную травму, будучи абсолютно уверенным в том, что полностью защищен!

Рассмотрим, например, возможности АВДТ С16 30 мА. Этот прибор срабатывает в двух случаях: если ток в цепи превышает номинал 16 ампер в пять раз (80 А) в течение 1,5 секунды, а также, если измеренный ток утечки равен 30 миллиампер.

Опытным путем определено, что непереносимый болевой шок и остановку сердца вызывает ток в 50 миллиампер. Поэтому вариант правильной установки такой: защита розетки, к которой подключается ручной электрифицированный инструмент, поскольку человек во время работы редко ходит босиком.

Вариантов неправильного использования два:

  1. Установка прибора с таким номиналом сразу после электрического счетчика. Предельного значения величины тока – 16 А – достаточно для квартиры, в которой общая мощность электроприборов не превышает 5 кВт. Однако в этой точке цепи суммарная разница силы тока в фазной и нейтральной линиях превышает 50 мА. Поэтому дифавтомат будет постоянно обесточивать жилище.
  2. Установка в помещениях с повышенной влажностью (ванная комната) или в цепях питания электрического теплого пола. Высокая электропроницаемость среды, наверняка, на ногах нет обуви. Вероятность электротравмы при плохой изоляции почти 100% – АВДТ не сработает, ведь короткого замыкания нет, а его номинального тока утечки в 30 мА как раз хватит на то, чтобы у человека остановилось сердце.

При выборе АВДТ по номиналу отключающего дифференциального тока следует руководствоваться следующими соображениями:

  • Приборы 6 мА используются в том случае, если существует вероятность беспрепятственного прохода электрического тока через тело человека по пути, затрагивающим сердце. Например, рука – нога. Это система электрический теплый пол, помещения с повышенной влажностью или земляными полами (бани, ванные комнаты, теплицы, скотные дворы).
  • Дифавтомат 10 мА применяется в сухих жилых помещениях для защиты человека от поражения электрическим током в случае частичного нарушения изоляции и пробоя фазы на корпус бытового электроприбора – чайника, стиральной машины, утюга.
  • Номинал 30 мА используется для защиты групп маломощных электрических приборов (светильники) или индивидуально для однофазных электромоторов (дрели, рубанки, перфораторы, циркулярки) мощностью до 3 кВт. Для защиты человека такие АВДТ практически бесполезны.
  • Приборы, срабатывающие от дифференциального тока силой в 100 мА, используются как противопожарные автоматы в жилищах – они отключают сеть в момент начала плавления диэлектрических оболочек проводов, а также для защиты трехфазных двигателей мощностью до 5 кВт.
  • Существуют АВДТ с номиналами в 300 и 500 мА, которые применяются только в электрических цепях промышленного назначения и для защиты человека не используются. Они могут лишь несколько снизить вероятность смертельного исхода.

Подключить дифференциальный автомат несложно. Надо лишь руководствоваться маркировкой на его корпусе и не перепутать фазу с нейтралью. Гораздо важнее подобрать номинал отключающего дифференциального тока в соответствии с предполагаемыми условиями эксплуатации электроустановки.
