Установка трехфазных счетчиков



Эффективность повседневной жизни среднего человека непосредственно зависит от наличия электроэнергии. Работа в сети интернет, общение с семьей по телефону, готовка, функционирование кофейного аппарата, освещение, пользование общественным транспортом – все это может приостановиться без электричества.

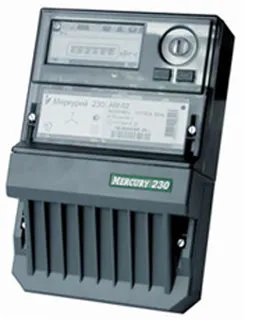

Функционирование трёхфазных счетчиков

   Сегодня все чаще используют для подсчетов расхода электричества именно трехфазные счетчики. Они могут работать при немного большей нагрузке, чем однофазные: 15кВт для трехфазного и около 10 кВт для однофазного счетчика. Но принцип работы любого из этих приборов основан на одном принципе.
   Внутри корпуса размещены две взаимоперпендикулярные обмотки на сердечниках. Первая из них, токовая обмотка, подключается в электрическую цепь последовательно, а обмотка напряжения – параллельно. Между обмотками располагается легкий алюминиевый диск, который под действием вихревых магнитных потоков, возникающих в сердечниках обмоток, движется. С диска при помощи червячного привода данные передаются на счетный механизм. Если электросчетчик индукционный (или механический), то показания на табло демонстрируются привычными с детства цифрами на дисках. Если ваш счетчик электричества электронный, то воздействие передается на микроконтроллер и показания выводятся на дисплей прибора. Это более современный вариант счетчика, однако, нужно немного разобраться в системе при снятии его показаний.

Монтаж трехфазного счетчика

Виды схем подключения

   Трехфазный счетчик легко распознать даже дилетанту по внешнему виду: если в счетчике до трех проводов – это однофазный счетчик, если более 3 проводов – перед вами его трехфазный собрат.
   Но если у счетчика в трехфазном исполнении много проводов, то, соответственно, и подключать его сложнее. Существуют два вида монтажа 3 фазного счетчика: прямой и косвенный.
   Прямое подключение позволяет включать счетчик в сеть с токами нагрузки до 100А. При этом сам принцип отличается от подключения однофазного электросчетчика лишь количеством проводов.
   Полукосвенный способ подходит для помещений с повышенной мощностью потребления электричества. Он подразумевает установку трехфазного счетчика через трансформаторы. Особенностью снятия данных при таком виде подключения является необходимость учитывать коэффициент понижения трансформаторов.
   Косвенный способ необходим для подключения счетчика исключительно через понижающие трансформаторы при высоковольтных соединениях на производственных мощностях. Установкой таким способом занимаются только профессиональные специалисты.

Прямое включение трёхфазного прибора

   Если у вас есть практика работы  с электрическими сетями и уверенность в своих силах, можете произвести монтаж 3 фазного счетчика посредством прямого включения сами. Обычно такая схема указана в документации или на задней стенке прибора и достаточно проста. Нужно подключить нечетные провода на вход, а четные – на нагрузку таким образом: первый, третий, пятый и седьмой провода – соединить соответственно со входом фаз А, Б, В и нулевой фазы, а второй, четвертый, шестой и восьмой – соответственно с выходами фаз А, Б, В и нулевой.
   В клеммной колодке находится 8 контактов, по паре на каждую из трех фаз и еще пара  — на нулевую фазу.

Косвенный способ подключения счётчиков

Монтаж 3 фазного счетчика

   Установка трехфазного счетчика косвенным подключением имеет несколько вариантов подключения: тройками, звездой и с помощью клеммной коробки. При подключении тройками провода на счетчике распределяются так: первый, второй и третий провод – для фазы А, четвертый, пятый, шестой – для фазы Б, седьмой, восьмой, девятый  — для фазы В и оставшиеся два провода – это вход и выход нулевой фазы.
   При подключении звездой нужно соединить вместе однополярные выходы вторичной обмотки (это первые три провода), следующие три направить к счетчику, токовые обмотки тоже соединить вместе.
   Еще более сложным считается подключение  помощью клеммной коробки, поскольку требует применение испытательных колодок. Этот  вариант лучше оставить профессионалам.

Правильный выбор трёхфазного счётчика

   Когда теоретическая часть работы  и особенности монтажа трехфазного счетчика изучена, можно переходить к непосредственному выбору прибора.

   Вот список характеристик, которые необходимо учесть при этом:

максимальное значение тока. Для токов 5-60А и 10-100А необходим счетчик прямого включения, а при значениях 5-7,5А и 5-10А – счетчики косвенного включения;

класс точности счетчика. Колеблется от 0,2 до 2,5. Для жилых домов лучшим выбором станет счетчик с классом точности 2;

величина напряжения в сети (220В, 380В,100В и другое). При первом значении можно ставить даже однофазный счетчик;

применяются ли трансформаторы. Если трансформатор понижает напряжение до 100В, то и счетчик должен соответствовать такому вторичному напряжению;

используется ли тарификация. Счетчики могут быть одно-, двух- и многотарифными.Тарификация позволяет сэкономить на оплате  за электричество. Например, при двухтарифном  счетчике «день-ночь» ночная цена 1кВт обычно в 2 раза дешевле. Если вы ведете ночной образ жизни (с 23-00 до 7-00), то стоит обратить внимание на  возможность тарификации;

диапазон температурных режимов. Это важно, если вы хотите вывести счетчик на улицу;

срок эксплуатации. Обычно он составляет от 20 до 40 лет.

   Составляйте список исходных данных и пожеланий и звоните нам. Наши специалисты всегда вам помогут.

Установка трехфазного счетчика

Как правильно подключить трехфазный счётчик?


Подключение трехфазного счетчика электроэнергии производится в соответствии с техническими условиями организации-поставщика электроэнергии, а также с учетом особенностей электрической сети объекта. Однако, в целом, подключение трехфазного счетчика состоит из следующих шагов:

  1. Определение фазности сети. Проверьте, какие провода входят в щит электрощита, наличие заземления и нулевого провода. Если вы не уверены в том, как правильно определить фазность сети, лучше обратиться к специалистам.

  2. Монтаж счетчика. Счетчик может быть установлен в специально предназначенном щите или на стене. Перед установкой следует проверить наличие необходимого заземления.

  3. Подключение проводов. После установки счетчика следует подключить провода, которые приходят от розетки и идут в распределительный щиток, к соответствующим клеммам на счетчике.

  4. Проверка работы. После подключения счетчика следует проверить его работу. Для этого необходимо включить нагрузку в электрическую сеть и убедиться, что счетчик начал регистрировать потребление электроэнергии.

Если вы не имеете достаточного опыта и знаний в области электротехники, рекомендуется обратиться к квалифицированному электрику для выполнения данной работы.
