Подключение трехфазного счетчика

Современные трехфазные счетчики, прежде использовавшиеся в основном в промышленной сфере, в настоящее время все чаще востребованы и для бытовых целей. Это объясняется тем, что владельцы частных домов все чаще предпочитают работать с трехфазными электрическими сетями, где требуется установка специального силового оборудования (например, трехфазных двигателей, мощных насосов и другого оборудования).

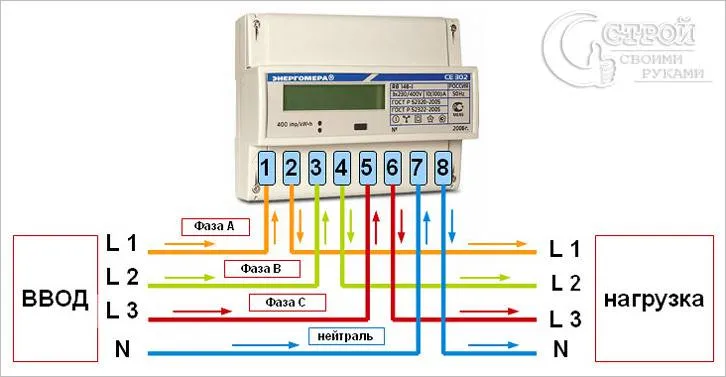

Схема включения счётчика

Схема включения счётчика

С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.

С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения объясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазные цепи.

Но прежде чем пользователь попытается воспользоваться преимуществами этого прибора, ему необходимо основательно разобраться с тем, как правильно подключить 3-х фазный счётчик в действующую электросеть.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Виды подключения

В зависимости от способа включения трехфазного прибора различают следующие виды их подсоединения:

  • Так называемое «прямое» или непосредственное;
  • Полукосвенное;
  • Косвенное.

Первый из них используется в тех случаях, когда ток в каждой из фаз не превышает 100а. При данном подходе подводящие провода подсоединяются непосредственно к контактам прибора.

В этом случае счетчик прямого включения позволяет реализовать наиболее простое из всех возможных решений, не требующее значительных материальных издержек. В отличие от него два других варианта предполагают использование специальных преобразовательных устройств, позволяющих понизить величину тока в контролируемых цепях.

Уточняющая информация. Для того чтобы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).

Рассмотрим различные схемы включения электросчётчика на примере конкретных образцов учётных приборов.

Прямое

Этот вид подключения применительно к приборам от фирмы «Энергомера», например, практически ничем не отличается от типовой однофазной схемы включения счётчика. Потребляемый нагрузкой ток проходит в этом случае непосредственно по обмотке прибора, включённого в разрыв питающей цепи.

Электрическая схема подключения трехфазных счетчиков напрямую выглядит следующим образом (смотрите рисунок, размещённый ниже).

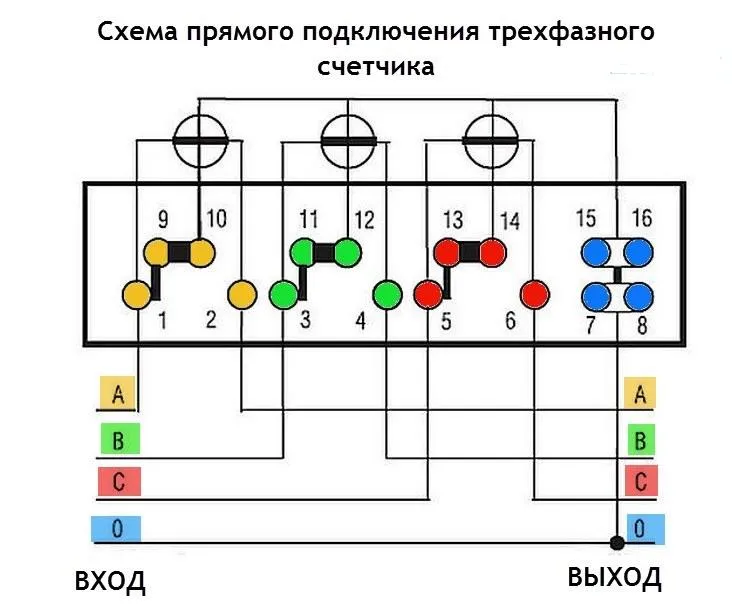

Непосредственное включение

Непосредственное включение

Важно! Устанавливаемый на объекте трехфазный счетчик может включаться напрямую лишь в том случае, когда рассеиваемая в нагрузке мощность не превышает 60-ти кВт.

При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений.

Полукосвенный и косвенный способы

При данном способе счетчик электроэнергии во все три фазы включается через специальный понижающий прибор, называемый трансформатором тока. Его применение позволяет организовать процедуру учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

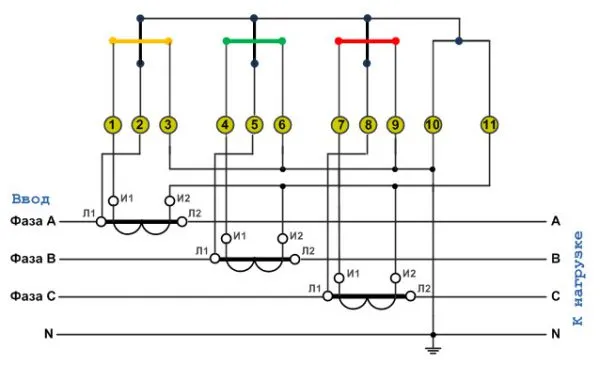

Схема включения через ТТ

Схема включения через ТТ

На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из трех фаз, а И1 и И2 – соответствующие им измерительные обмотки, которые включаются в разрыв питающих фазных цепей.

Существенным недостатком данного способа включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, а также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься лишь представители энергетических компаний.

Трехфазный прибор учёта косвенного и полукосвенного типа в условиях частных загородных хозяйств используется крайне редко. Основная область их применения – высоковольтные линии общепромышленного назначения, с величиной действующего напряжения 6(10) кВ.

Приборы индукционные

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

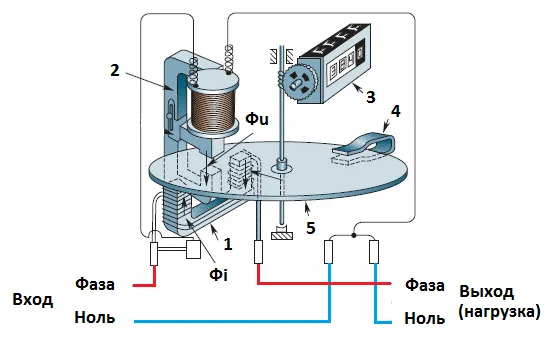

Внутренний механизм счетчика

Внутренний механизм счетчика

На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

Электронные устройства

Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются:

  • Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора;
  • Возможность эксплуатации в многотарифном режиме;
  • Допустимость организации автоматического снятия показаний.

Трехфазный электронный счётчик работает по принципу подсчёта числа импульсов, вырабатываемых встроенным в него электронным устройством, частота следования которых зависит от величины протекающего тока (его внешний вид приведен ниже).

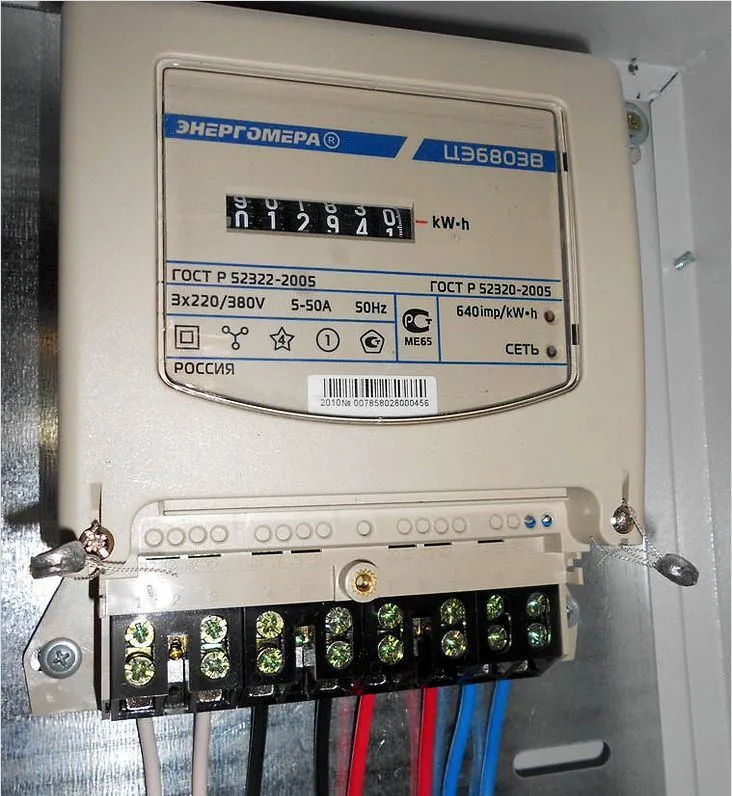

Внешний вид электронного прибора

Внешний вид электронного прибора

Перед тем, как подключить трехфазный счётчик тем или иным способом, обязательно нужно ознакомиться с теми условиями, при которых, согласно действующим нормативам, допускается его монтаж.

Согласно основным положениям ПУЭ, современные электронные приборы трехфазного класса включают в сеть согласно схемам, которые пригодны и для индукционных приборов. На контактной панели электронного устройства входные и выходные контакты размещены точно таким же образом, как и на всех других типах трехфазных счетчиков.

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

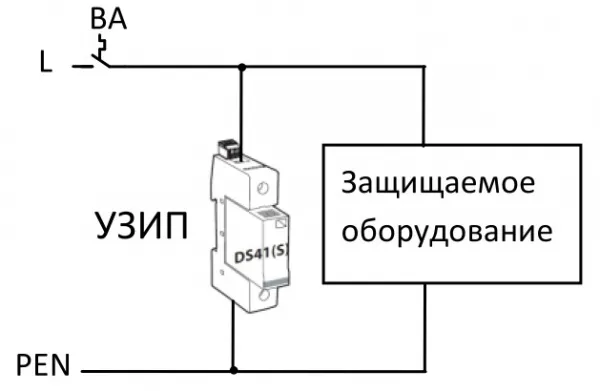

Схема включения ОИН (УЗИП)

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

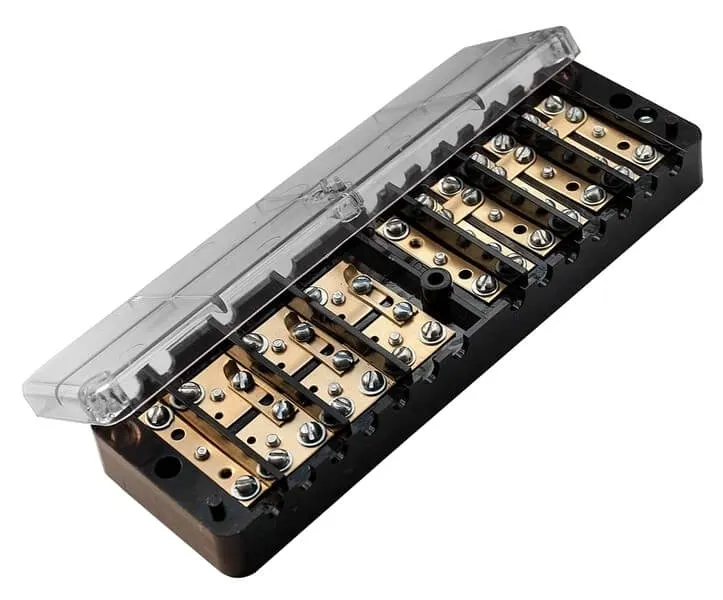

Клеммник переходной

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная информация. При необходимости такая панель может использоваться для подключения внешних измерительных приборов.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.
