Разводка канализации в частном доме: как все сделать грамотно

Из этой статьи вы узнаете:

  1. Важность проектирования канализационной системы
  2. Схемы разводки канализации в частном доме
  3. Внутренняя разводка труб канализации в частном доме
  4. Внешняя разводка труб канализации в частном доме
  5. Материалы для обустройства канализации
  6. От чего зависит стоимость разводки канализации в частном доме

Качественная организация системы канализации в индивидуальном доме обеспечивает надежное и бесперебойное функционирование системы в течение долгого времени. Для достижения таких результатов необходимо вложить значительные усилия, особенно если вы решили справиться с этой задачей без профессиональной помощи – будь то ради экономии или по другим причинам.

Для начала важно подобрать все необходимые комплектующие. Затем следует спроектировать систему. После этого грамотно смонтировать и подключить оборудование в строгом соответствии с заранее разработанной схемой. Как видим, без определенных знаний тут не обойтись. Но даже если делом займутся специалисты, понимание нюансов организации подобных работ все равно не помешает.

Важность проектирования канализационной системы

Стандарты того, как в загородном коттедже должна быть смонтирована электропроводка, водо- и газоснабжение, содержатся в специальных документах, которые согласованы с соответствующими инстанциями. При этом разводку канализации в частном доме можно сделать без разрешительной документации. Однако, чтобы не ошибиться и не нарушить общепринятые правила, нужно разработать проект канализационной системы.

Какие ошибки встречаются чаще всего? Многие домовладельцы не соблюдают дистанцию от объектов до выгребной ямы. Кроме того, нельзя допустить, чтобы системы слива и подачи воды контактировали. Канализация будет функционировать исправно, только если обустроить вентиляционную систему, выбрать оптимальный размер труб, подобрать угол наклона.

Чтобы разработать аксонометрическую схему, следует обратиться к профессионалам. Они выполнят все необходимые гидравлические расчеты внутреннего трубопровода, а также магистрали, которая находится снаружи.

Важность проектирования канализационной системы

Если вы не хотите рисковать, разработку проекта также следует поручить профессионалам. Конечно, можно самостоятельно ознакомиться с санитарными и техническими требованиями, изучить схемы внутренней разводки канализации в частном доме, разобраться, какое сантехническое оборудование является наиболее качественным, а затем создать проект своими силами. После этого можно будет самостоятельно монтировать трубопровод.

Важно помнить, что обустраивать канализацию необходимо с учетом всех элементов системы. Чтобы правильно выбрать размер септика, следует взять в расчет как количество домочадцев, так и число подключенных источников слива воды, используемой для хозяйственных и технических целей (гараж, баня, летняя кухня, коттедж).

Канализация подразделяется на 3 типа в зависимости от места и функций:

  • внутренняя – трубы идут от сантехники на улицу, за границы жилого помещения;
  • наружная – магистраль от строения (коттеджа или сауны) до септика;
  • системы очистки – сюда относятся септики, накопительные емкости, фильтрационные поля, колодцы, отстойники, станции биологической очистки.

Чтобы сделать разводку канализации в частном доме своими руками, необходимо учесть то, как расположен наружный трубопровод, а также накопительное и очистное оборудование.

Так, если есть централизованная система сбора и очистки стоков, следует подсоединить частную канализацию к общей трубе либо очистной станции, когда это выгоднее, чем приобретение септика.

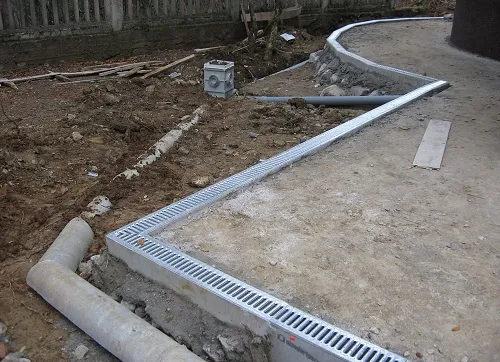

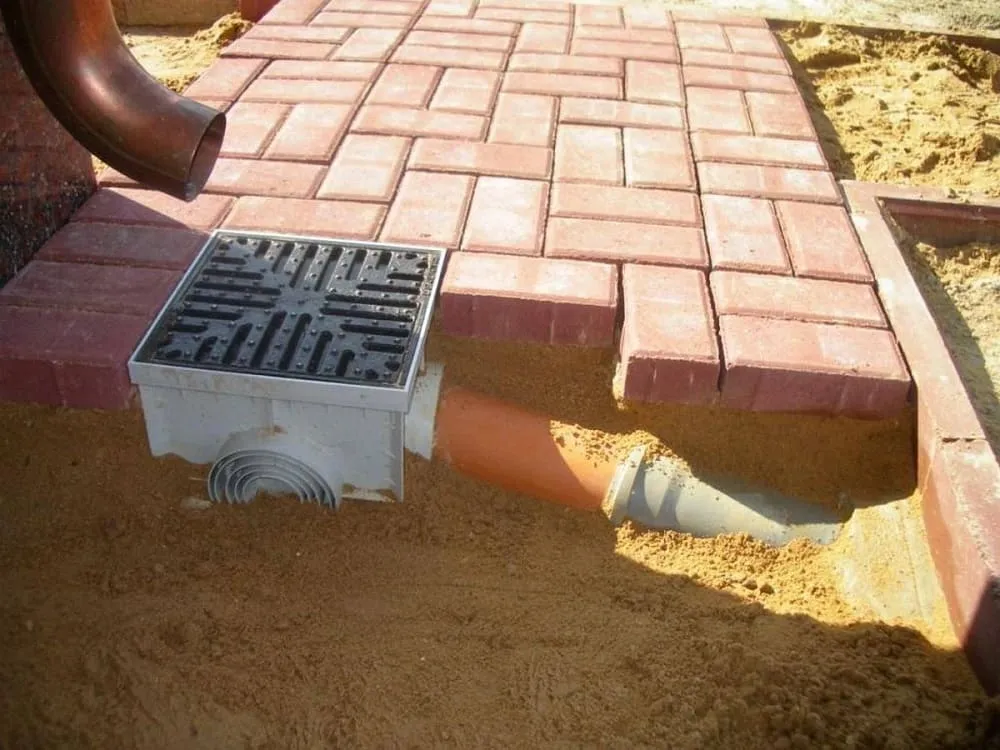

Канализация должна справляться не только с отводом бытовых сточных вод. Также нужно обустроить ливневку: сеть дождеприемников, желобов, труб, соединительных каналов, с помощью которых отводятся дождевые и талые воды.

Проектирование канализационной системы

В зависимости от условий в вашей конкретной ситуации будет отличаться и проект канализационной системы. Прежде чем разработать план, определитесь со следующими моментами:

  • Как будут очищаться сточные воды?
  • Можно ли подсоединить трубопровод к централизованной канализационной системе?
  • На какой суточный объем стоков должен быть рассчитан септик?
  • Насколько активно используется канализация: постоянно, только летом или по выходным?
  • Потребуется ли утеплять трубопровод?
  • Из какого материала должны быть сделаны трубы и септик?
  • Будут ли сточные воды уходить самотеком либо необходимо установить насосное оборудование?

На ряд вопросов придется ответить во время разработки проекта, когда вы должны будете определиться со схемой разводки канализации в частном доме, а также подобрать подходящие материалы.

Схемы разводки канализации в частном доме

Существует две схемы разводки канализационной системы: самотеком и напорная (стоки уходят принудительно за счет работы насоса). Оптимальный вариант — когда движение воды осуществляется естественным образом.

Если же не получится обустроить самотечную канализацию, придется сделать напорную разводку. В этом случае функционирование системы будет энергозависимым. Если отключат электричество, сточные воды перестанут уходить.

Разводка канализации в частном двухэтажном доме выполняется следующим образом: трубы располагаются вокруг главного вертикального стояка. К нему подсоединяются горизонтальные сливы-отводы от сантехнического оборудования. В нижней части трубопровода располагается выпуск наружу, до септика либо централизованной магистрали. Сверху монтируется фановая вентиляция на крышу.

При выполнении разводки канализации в одноэтажном частном доме, когда используется унитаз, ванна и раковина, необязательно монтировать стояк. Главное сделать вертикальную вентиляционную трубу, чтобы неприятный запах и канализации не проникал в комнаты. Установка сифонов не устранит проблему испорченного воздуха, поскольку из-за резких скачков давления во время использования сточной системы произойдет срыв гидрозатвора. В итоге все запахи из канализационного трубопровода начнут проникать в кухню и уборную.

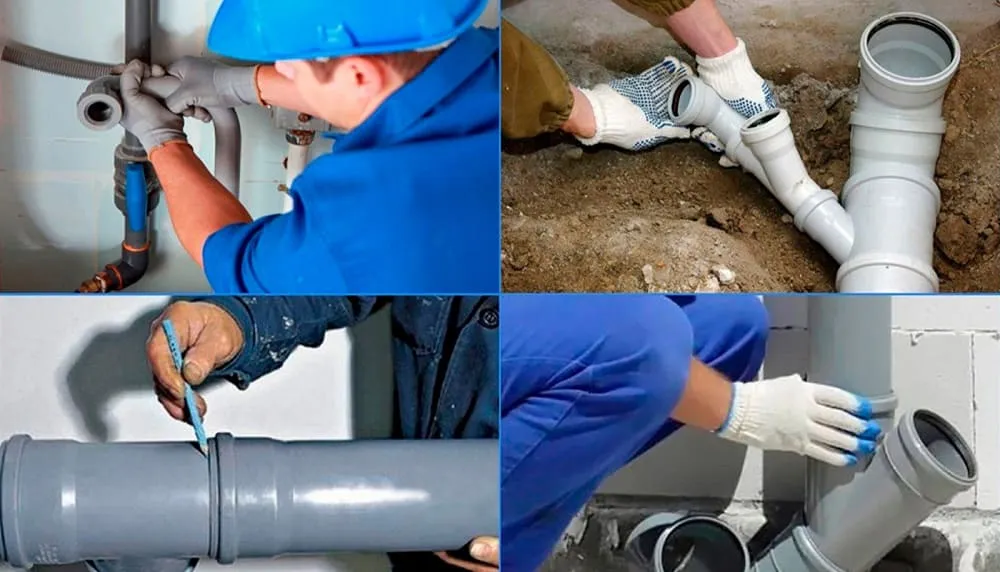

Внутренняя разводка труб канализации в частном доме

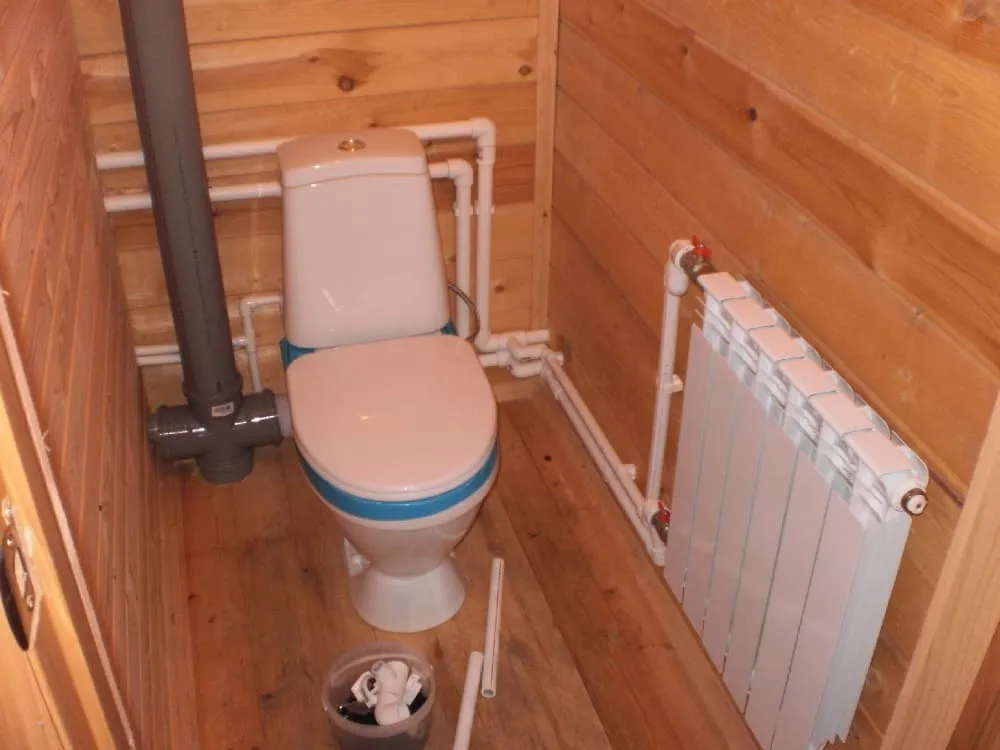

Внутренняя разводка канализации в частном доме выполняется стандартно: к вертикальным стоякам подсоединяют горизонтальные трубы. Сечение стояка должно быть достаточное для того, чтобы через него уходил большой объем сточных вод.

Внутренний трубопровод соединен с наружным, для него подбирают трубы еще большего размера. Далее магистраль идет к септику либо резервуару, где происходит накопление и очистка стоков.

Существуют определенные принципы, определяющие то, как может быть расположен стояк и подсоединенные к нему трубы. Так, кухня находится через стенку от ванной или уборной.

В некоторых случаях санузел может быть совмещен. Если вы планируете сэкономить на материалах и проведении строительных работ и хотите, чтобы обслуживать канализацию было легко, следует размещать мокрые зоны рядом друг с другом.

К примеру, когда расстояние от канализационной трубы до стояка небольшое, сточные воды будут уходить самотеком, не потребуется устанавливать насос. Стояк должен находиться у выхода магистрали и водопровода из коттеджа. Ближе всего к стояку расположен унитаз. Нельзя размещать ванну или кухню между туалетом и стояком, иначе при смыве произойдет срыв гидрозатвора.

Схемы разводки канализации в частном доме

Чтобы стоки уходили самотеком, должен быть определенный наклон труб. Угол наклона определяют с учетом сечения трубопровода. Однако есть общепринятые правила, которые важно соблюдать. Если диаметр трубы составляет 50–80 мм – наклон должен быть 25–35 мм/метр магистрали. Когда труба больше 80 мм, то уклон будет 20 мм/м. Однако последний вариант нечасто встречается в загородных коттеджах, поскольку трубы такого сечения используются при обустройстве наружных магистралей.

При выполнении разводки канализации на даче придется подключить унитаз, мойку, а также душевую кабинку. Если вы проживаете в коттедже круглогодично, сантехнического оборудования будет больше: раковина, ванна, посудомойка, стиральная машинка.

Разводка трубопровода включает в себя повороты, количество которых профессионалы советуют уменьшать. Дело в том, что области поворота либо перепада трубы могут засориться. При необходимости обустроить поворот обеспечьте беспрепятственный доступ к трубам: не закрывайте их либо монтируйте ревизионный люк.

Как выбрать септик для загородного дома:

Как сделать поворот под прямым углом? Для этого устанавливают две трубы под углом 45°. Если есть возможность, то лучше использовать 3 поворотных колена по 30°.

Чтобы правильно выполнить разводку канализации в частном доме, опирайтесь на требования СНиП 02.04.01-85, в этой документации содержатся нормы и правила монтажа водопровода и канализационной системы.

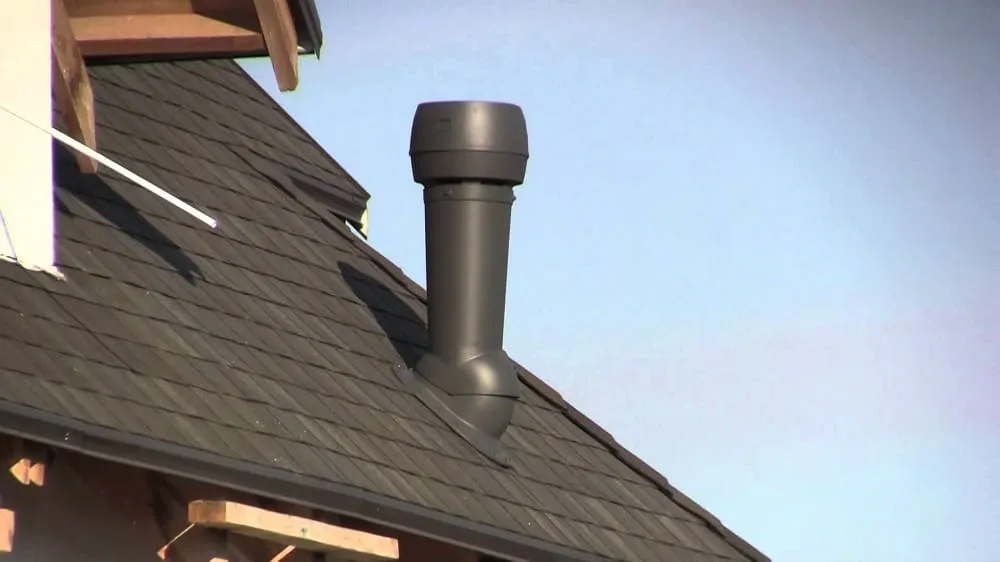

Если вы хотите, чтобы проживание в коттедже было комфортным, и придерживаетесь СНиП, придется монтировать вентиляционную систему. Чтобы в трубопроводе не застаивались газы, а в дом не проникал неприятный запах, необходимо оборудовать фановую трубу. Она располагается вертикально и похожа на стояк. Канализационную вентиляцию нужно вывести на крышу.

Внутренняя разводка труб канализации в частном доме

Необязательно монтировать вентиляцию только в том случае, если загородный дом одно- либо двухэтажный, при этом канализация используется мало. Когда в коттедже 3-4 туалета и система эксплуатируется активно, придется монтировать фановую трубу. Только так в дом не станут поступать едкие запахи, а из-за резких перепадов давления гидрозатворы не будет срывать.

В многоэтажном строении количество стояков останется прежним, однако схема подключения окажется более сложной, поскольку отводы будут на каждом этаже. Чтобы разобраться во всех правилах монтажа в данном случае, внимательно изучите СП.

Важно, чтобы мокрые зоны располагались строго друг над другом, в частности, это касается туалетов, поскольку кухня в загородных коттеджах обычно одна.

Будьте готовы к тому, что длина стояка будет больше, не забудьте при расчете материалов учесть фановую трубу. Она должна возвышаться над крышей на 120–150 см. Вместо нее можно установить вакуумный клапан.

Чтобы защитить стояк в перекрытиях, используют компенсаторы, они подавляют линейное расширение. В остальном разводка выполняется по стандартным правилам, подключаются отводы.

Если в подвальном помещении либо цоколе есть уборная, разводка выполняется иначе. Например, когда туалет находится ниже уровня септика, чтобы стоки перемещались, устанавливают фекальный насос.

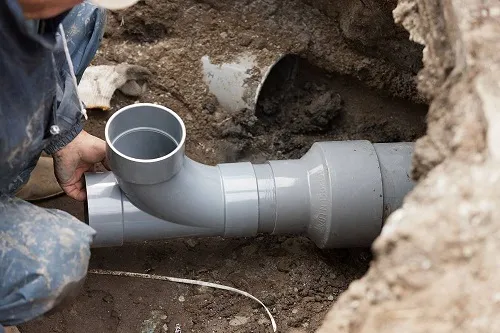

Внешняя разводка канализации в частном доме

Наружная канализационная система идет от выхода горизонтальной сточной трубы (которая принимает воду от вертикального стояка либо отдельных ветвей) за границы жилого здания. Как правильно сделать разводку канализации и обеспечить сбор стоков? Вариантов существует несколько:

  • Централизованная канализационная система

Когда водопроводные трубы идут из центральной магистрали, следует и канализационную систему монтировать к существующей городской сети. В этом случае вам придется заплатить за подключение, оборудовать смотровой колодец и счетчик, а также проложить к нему трубы от коттеджа. Когда дистанция более 15 метров либо есть перепады высот, повороты, придется обустроить дополнительные колодцы.

  • Выгребная яма под коттеджем

Такой вариант допустим, если вы монтируете люфт-клозет. Тогда фекалии не будут поступать в централизованную канализацию. Под наружной стеной, рядом с которой расположен туалет, оборудуется выгребная яма. Сточные воды могут поступать в фильтрующий колодец, дно которого негерметично.

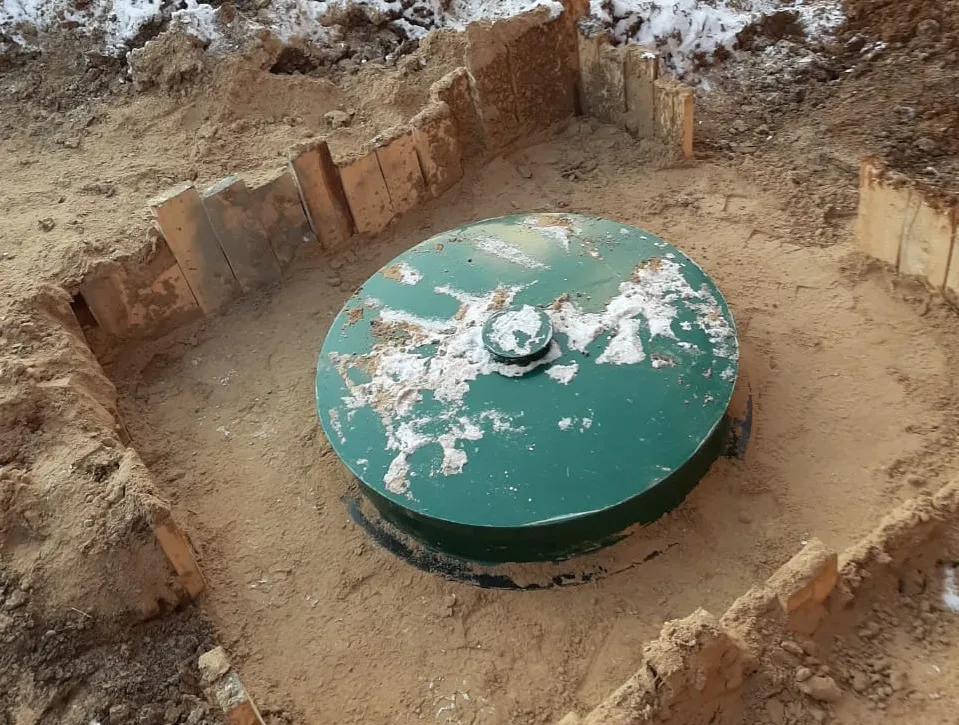

  • Септик

Вы можете приобрести уже готовый резервуар, изготовленный на заводе, в нем происходит биологическая очистка стоков.

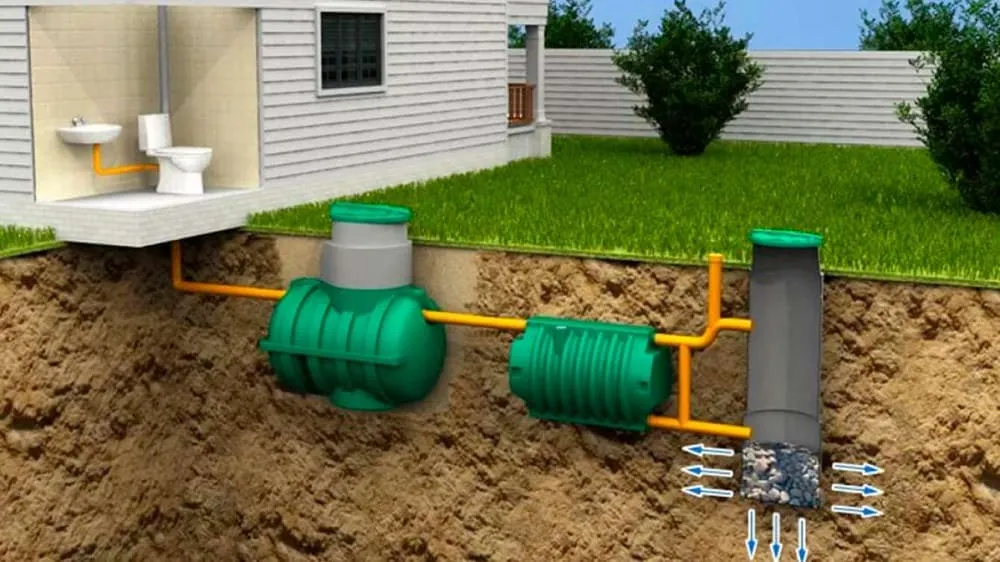

Внешняя разводка канализации в частном доме

Септик может быть трех- либо двухкамерным, все зависит от объема сточных вод. Из такого резервуара не нужно постоянно откачивать воду, необходимо лишь ежегодно удалять осадок. Монтировать септик достаточно просто, отфильтрованной водой можно поливать садовые растения. Если же вы не планируете использовать воду в технических целях, она впитается в грунт через дренажный колодец. Когда проницаемость почвы низкая, к примеру грунт глинистый, потребуется сделать фильтрационное поле.

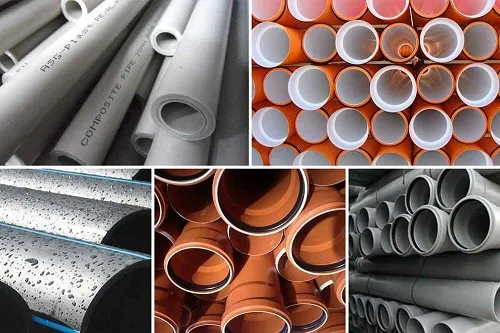

Материалы для обустройства канализации

Современный канализационный трубопровод, как в малоэтажных, так и в многоэтажных домах, выполнен не из чугуна, а из облегченного бюджетного пластика с повышенной прочностью. При этом для стыков используется полимерный герметик.

Чтобы соединить сливное отверстие сантехнического оборудования с отводной трубой, необходимо оборудовать гидрозатвор в виде U-образной трубы. В изгибе всегда находится вода, поэтому в комнату не попадает неприятный запах.

Далее указаны диаметры труб, которые подходят для обустройства канализационного трубопровода в зависимости от используемого оборудования: для ванны, раковины и душевой кабинки. Когда труба общая, диаметр составит 50 мм; если всё по отдельности – 40 мм; биде — 30 мм или 40 мм; унитаз – 100 мм; раковина на кухне – 30 мм или 40 мм. Указанные диаметры подходят, если унитаз расположен на расстоянии 100 см от стояка, а другие точки слива – на дистанции до 3 метров. В противном случае сечение труб должно быть больше.

Если в стояк поступают стоки с кухни и уборной, сечение труб должно быть 100–110 мм. Этот же диаметр подойдет для стояка, когда коттедж с двумя этажами. В случае если в здании отсутствует уборная, есть лишь душевая кабинка, раковина на кухне, подойдут трубы диаметром 50 мм.

От чего зависит стоимость разводки канализации в частном доме

Цена разводки канализации в частном доме зависит от стоимости отдельных элементов, из которых она состоит. Прежде всего, учитывайте расходы на покупку стройматериалов, оборудования и на оплату работы мастеров. Так вы сможете определить примерную сумму, нужную на обустройство системы.

Необходимо создать проект канализации, выполнить земляные работы, проложить трубопровод, сделать внутреннюю разводку, подключить сантехническое оборудование, произвести пуск и настройку системы.

Материалы для обустройства канализации

Цена на монтажные работы может увеличиться, если на вашем участке сложный грунт либо оборудовать канализацию нужно в неподходящий сезон. Если для монтажа ЛОС требуется большой объем трудозатрат и времени, стоимость будет выше.

Потребуется купить трубы, соединительные элементы, септик, сантехнику, расходники, например клей-герметик. При выборе важно учитывать особенности вашего коттеджа. Достаточно сложно назвать приблизительную стоимость материалов, поскольку цена зависит от количества стояков, длины магистрали, а также того, сколько сантехники используется.

Многие фирмы добавляют в стоимость работ цену за обслуживание на 12 месяцев или 3–5 лет, если вы заказываете у них монтаж ЛОС под ключ. Понятно, что профессионалы не будут трудиться безвозмездно, поэтому стоимость их работ включена в цену оборудования.

Если предстоит монтаж канализационной системы в загородном коттедже, то в смету зачастую включена стоимость демонтажа, когда требуется сначала убрать старый трубопровод. При этом в большинстве случаев эти цифры просто входят в общую цену услуг. Чтобы сэкономить, внимательно изучите прайс, в котором должна быть подробная смета с указанием затрат по каждому виду работ и всех необходимых материалов.

Если вы не хотите переплачивать за выполнение разводки канализации в частном доме, следует просчитать все расходы как можно более тщательно. Ведь когда расчет примерный, стоимость работ обязательно будет завышена.
