Слово «мансарда», происходящее из французского, было наименовано в честь придворного архитектора императрицы Анны Австрийской, Франсуа Мансара, который изобрел концепцию мансардного этажа. Мансарда представляет собой пространство под крышей, предназначенное для проживания. Если рассматривать «монтаж мансардной крыши«, это означает процесс установки и создания конструкции мансардной крыши.
Мансарда – жилое пространство под крышей. Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции. Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком.
Выбирайте ломаную крышу

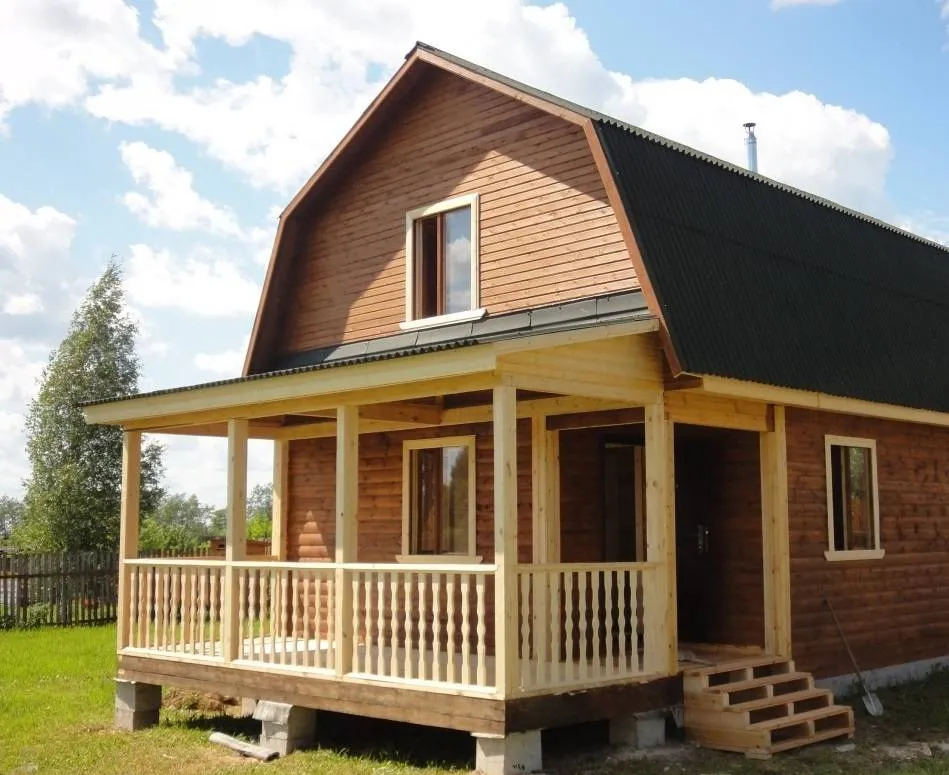

Чтобы сделать просторную жилую мансарду рекомендуем крышу ломаного типа. Это разновидность двухскатной кровли, скаты которой состоят из двух частей с разным углом наклона. Верхняя часть ломаной крыши более пологая, а нижняя – крутая. Такая конструкция позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Также ломаная крыша позволяет обустроить балкон.
Чтобы сделать мансарду пригодной для житья, установите специальные окна, утеплите кровлю и установите вентиляцию.
При расчете стропильной системы, используют сложные арифметические формулы и различные коэффициенты. Поэтому доверьте расчеты профессиональным проектировщикам, у которых есть соответствующее образование и опыт.
Материалы

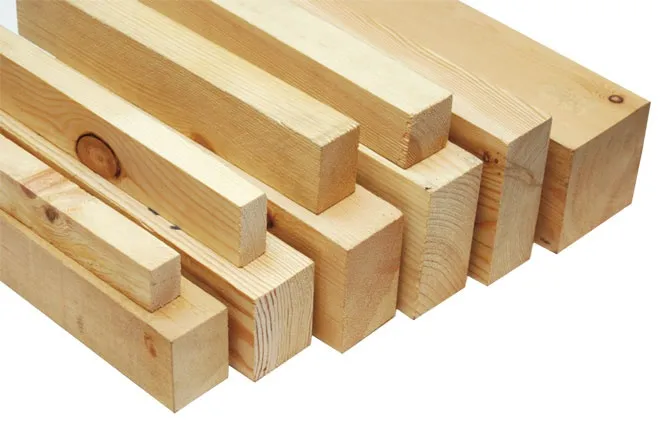

Для стропильной системы в основном покупают древесину, потому что она не несет значительной нагрузки на фундамент. Выбирайте деревянные бруски из сосны, ели или лиственницы первого или второго сорта. Их влажность не должна превышать 15%, иначе стропила быстро сгниют.
Перед началом строительства обязательно обработайте доски и бруски антисептиком.
Кроме древесины владельцы еще выбирают стальные балки и швеллеры, потому что они служат дольше.
Составляющие

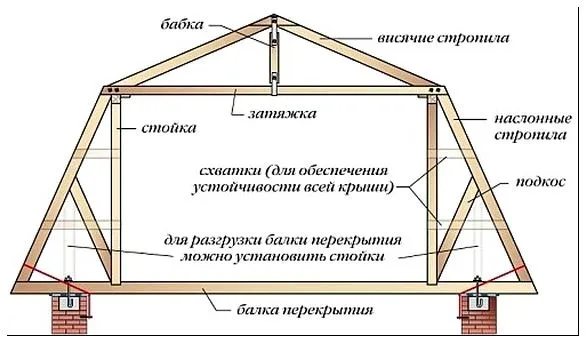

Каркас крыши – стропильная система. Она состоит из следующих частей:
- Мауэрлат. Его укладывают на верхний край кладки дома, чтобы равномерно распределить нагрузку на стены и фундамент. Деревянным домам из бруса и бревна монтаж мауэрлата не требуется, так как эту роль выполняют крайние венцы.
- Стропила. Стропильные ноги формируют скаты. У ломаной крыши две разновидности стропил – верхние и нижние. Верхние располагают от конька до затяжки, а нижние от затяжки до мауэрлата.
- Конек. Коньковое соединение находится в месте, где ноги одной стропильной пары соединяются накладкой из металла или бруском. Это высшая точка кровли.
- Затяжки. Это горизонтально установленные доски, которые стягивают вместе стропила одной пары. Верхняя затяжка называется ригель. Строительство ломаной крыши предполагает установку также нижней затяжки, которая выполняет функции балок перекрытия и служит основой для настила пола мансарды.
- Стойки. Стойки из толстого бруса устанавливают вертикально на затяжки для поддержки конька или стропил.
- Подкосы. Их устанавливают диагонально, под углом к стропильным элементам, упирая в затяжку или стойку. Они поддерживают длинные стропила, которые прогибаются под своим весом.
- Схватки. Это доски, которые соединяют две рядом расположенных вертикальные опоры.
- Бабка. Это подвесной элемент стропильной системы, соединяющий конек и ригель.
- Обрешетка. Доски или листы фанеры для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему.
Устанавливаем стропильную систему
Для монтажа вам понадобятся пара рабочих, т.к. материалы слишком много весят, а одному их не поднять.
Мауэрлат
Мауэрлатный брус фиксируйте на верхнюю часть внешних стен вдоль будущих скатов. Брусья могут быть сечением 10х10, 15х15, 20х20 см в зависимости от размера и массы возводимой мансарды.
Мауэрлат крепят к стенам шпильками диаметром не меньше 1 см, которые предварительно были вставлены в стены. Расстояние между шпильками рассчитывайте так, чтобы они располагались между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.
На шпильки перед началом укладки мауэрлата размещают двойной слой рубероида или другого гидроизоляционного покрытия. На месте шпилек в брусьях просверливают сквозные отверстия. После укладки мауэрлата на шпильки навинчиваются гайки с шайбами.
Балки перекрытия
Для балок перекрытия используют брус сечением 100х200 мм. Балку можно установить двумя способами: поверх мауэрлата или на заранее подготовленные выступы в стене. Первый вариант позволит расширить пространство мансарды с помощью выноса балок за периметр коробки дома. Поверх балок перекрытия сооружают временный настил из досок для удобства сборки остальных элементов. В этом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние, потом, натянув шнурку, выравнивают промежуточные. Шаг балок перекрытия от 50 до 100 см. Для выравнивания высоты балок их подтесывают либо подкладывают доски.
Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
Стойки
Крайние стойки выполняют из бруса 100х150 мм. На равном расстоянии от середины балки перекрытия установите вертикально первую пару стоек. Закрепите их с помощью 2-3 металлических уголков. Или соедините стойки и балки перекрытия путем врубки одного элемента в другой на 1/3 высоты горизонтального бруса. В этом случае конструкцию крыши рассчитайте как отдельную систему наслонных и висячих стропил.
Между крайними парами стоек натягивают шнур и выставляют по его уровню остальные стойки с шагом, равным шагу балок перекрытий. В итоге получаются два ряда стоек одинаковой высоты, идущих параллельно друг другу. Чтобы вертикальность элементов не нарушилась, временно монтируют на гвозди укосины.
Прогоны
На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди и уголки с помощью саморезов.
Ригели (верхние затяжки)
При возведении ломаной мансардной крыши, ригель размещается на одном уровне со «сломом».
На прогоны кладут ригели из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Такого размера достаточно, т.к. при эксплуатации на ригель идет небольшая нагрузка. Но, чтобы исключить их прогиб и увеличить надежность, в процессе монтажа ригелей, под них ставят временные опоры из доски не тоньше 25 мм.
Сверху ригели временно скрепляют одной или двумя досками до установки стропил. При этом доски располагайте, отступив 30 см от середины балки перекрытия. После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения прочности впоследствии ее закрепляют подкосами и схватками.
Нижние стропильные элементы
Для нижних стропил используйте доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается.
Верхний конец ноги крепят к стойке, а нижний – на балки перекрытий или мауэрлат. Крепят их с помощью скоб, саморезов или гвоздей. Также конструкция может монтироваться с выносом балки перекрытия за несущую стену. В этом случае стропильная нога опирается не на опорный брус, а на балку перекрытия, а наклонную деталь в обязательном порядке усиливают подкосом.
Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку.
Верхние стропила
Для выполнения верхних стропил наметьте центр крыши. Далее приготовьте шаблон из доски 25х150 мм. Изготавливают ноги по одному лекалу. В верхней части их с двух сторон закрепляют с помощью металлической пластины, а в нижней используют гвозди или скобы.
Между ригелем и коньковым соединением установите бабку, регулируя ее натяжением так, чтобы основной вес затяжки приходился на конек.
Фронтоны
Установите фронтоны, не забывая оставлять проемы для окон. Утепляют кровлю изнутри. Сооружают каркас, обшивают стены и потолок мансарды. Выполняют внутреннюю отделку и вставку окон.
Обрешетка
Приколотите рейки контробрешетки, поверх них строительным степлером закрепите гидроизоляцию пленку и обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. Уложите сверху кровельный материал.
Мансардная крыша своими руками – хороший выход, когда в доме стало тесно, а возможности капитальной реконструкции или надстройки второго этажа нет. Сделанная с умом мансарда – уютное помещение, не уступающая остальным комнатам в доме.
Как определить мансардный этаж?
Мансардный этаж — это тип чердака, который может быть преобразован в жилой этаж. Он находится под крышей здания и имеет крышные окна или балконы. Определить, есть ли мансардный этаж в здании можно несколькими способами:
-
Визуальный осмотр здания: если здание имеет высокий, крутой скат крыши, то это может указывать на наличие мансардного этажа. Крыша может иметь крышные окна или балконы, которые могут свидетельствовать о том, что чердак используется как жилое помещение.
-
Просмотр планов здания: если вы имеете доступ к планам здания, можно посмотреть, есть ли указание на наличие мансардного этажа. Обычно он обозначается как чердак или чердак-мансарда.
-
Опрос соседей: если вы живете в многоквартирном доме, то можно спросить у соседей, есть ли у них мансардные этажи. Если они есть, то вероятно, что и у вас есть такой этаж.
-
Обращение к профессионалам: профессиональные строители или архитекторы смогут определить, есть ли мансардный этаж в здании. Они могут произвести осмотр здания и дать конкретные рекомендации по его использованию.
В любом случае, если вы сомневаетесь, есть ли мансардный этаж в вашем здании, то лучше обратиться за помощью к специалистам, чтобы получить более точную информацию.
