Руководство по подключению светодиодной люстры — шаги и инструкции

Как подключить люстру — определение проводов

Прежде чем начать выполнение задачи, следует ознакомиться с инструкцией и паспортом для светодиодной люстры, где представлены основные технические характеристики, а также представлена схема и последовательность подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три

Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Устройство

Любой осветительный прибор состоит из трех деталей:

• корпус;
• патрон (1 и больше);
• плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

• галогенные лампы с напряжением питания 12 В;
• лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
• светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
• возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

• Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
• Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
• Групп источников света.
• Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

• 2 провода для подключения к сети;
• 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
• 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

• Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
• 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Техника безопасности и рекомендации по эксплуатации

Для исключения несчастных случаев и порчи имущества следует соблюдать следующие правила:

• работа с электрическими приборами должна осуществляться сухими руками. Также это касается погодных условий. Если на улице повышенная влажность или идет дождь, то от монтажных мероприятий следует отказаться;
• перед установкой прожектора необходимо обязательно удостовериться в отсутствии электрического тока;
• напряжение сети должно быть не больше 220 В;
• запрещается установка прожектора вблизи от мощных электрических приборов;
• не допускается применение химических средств рядом с прожектором.

Для поддержания осветительного прибора в хорошем состоянии, а также продления срока его службы необходимо соблюдать требования по уходу за ним. Стоит отметить, что светодиодный прожектор не нуждается в излишнем обслуживании.

Прежде всего нужно отказаться от чистящих средств, в основе которых используется растворитель. Если прибор вышел из строя, достаточно отсоединить его от сети, при этом не разбирая. Осуществляя установку осветительного прибора, необходимо обеспечить ему заземление.

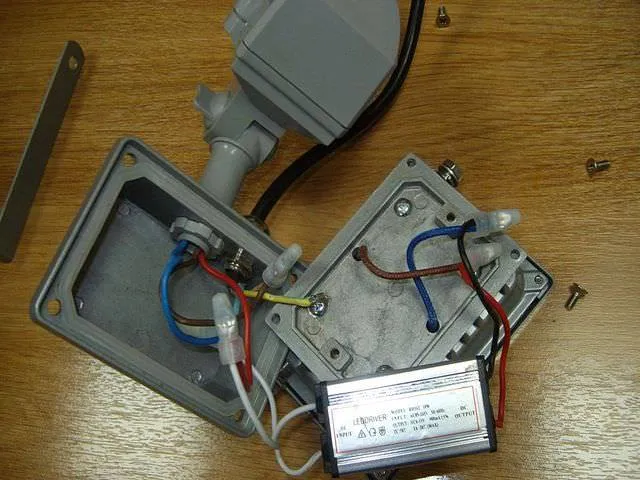

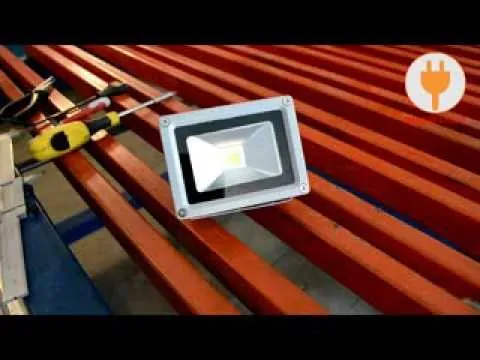

В данной статье мы ответили на вопрос, как подключить прожектор к сети, а также рассмотрели конструктивные особенности и основные требования при использовании этого осветительного прибора.

Помимо яркого и мощного освещения, данное устройство обеспечивает безопасность при эксплуатации как для людей, так и для природной среды, а также экономию электроэнергии, обусловленную применением светодиодных источников света. Несмотря на достаточную простоту, монтажные мероприятия все-таки рекомендуется доверить специалистам.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

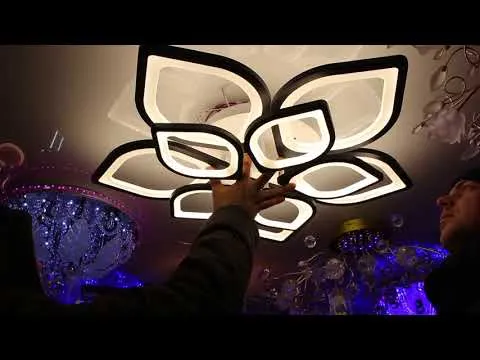

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Методы подключения

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

Когда используется несколько led-диодов, потребляющих ток большего значения, то мощность будет расти пропорционально квадрату выходного тока, из-за чего использовать гасящий резистор будет просто нецелесообразно. В случае применения сопротивления меньшей мощности, чем требуется по регламенту, резистор быстро выйдет из строя и произойдет короткое замыкание.

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
