Схемы Подключения Люстры с Разным Количеством Проводов к Патрону: Как Подсоединить Провода Своими Руками

Подключение патрона для лампочки своими руками — достаточно простая и доступная задача, не требующая особых специальных навыков. Важно, однако, правильно выбрать подходящий патрон и следовать нормам и правилам для безопасного подключения этого электрического устройства.

Однако важно правильно выбрать патрон, а также соблюдать нормы и правила подключения электрического устройства.

Подробнее об этом читайте далее в статье.

Оглавление

Патроны винтовые Устройство и принцип работы электрического винтового патрона Керамический патрон Патроны из пластика Карболитовые патроны Патроны для штырьковых цоколей G Патроны для люминесцентных ламп Патроны G5 Патроны G13 Сдвоенные патроны 2 G13 Патроны для галогеновых ламп
Когда-то давным-давно, кто-то очень умный сказал: «Да, будет свет!» И стал свет. И с тех пор без света нам никуда. Особенно в России, где в декабре день длится всего несколько часов. Но слава Богу, живем мы в двадцать первом веке и у нас в распоряжении масса устройств, которые дарят нам хоть и искусственный, но такой нужный и приятный свет. А какое самое простое из этих устройств? Да, конечно, лампочка! А куда обыкновенно вставляется лампочка? Лампочка, как всем известно, вставляется в патрон. Вот об этих самых патронах мы сейчас и поговорим.

Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет. Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.

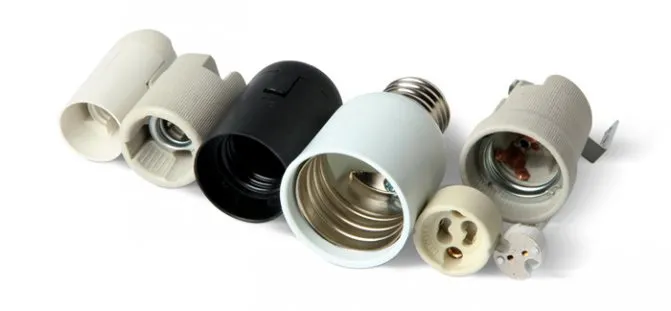

Рисунок 1. Электрические патроны

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Патроны винтовые

Самым распространенным типом патронов является винтовой, для ламп с типом цоколя Е, где буква Е напоминает нам об изобретателе лампы накаливания, гениальном американском самоучке Томасе Альве Эдисоне. Edison screw type, то есть винт Эдисона. Лампы в данный вид патронов могут вкручиваться и выкручиваться. После буквы Е указывается диаметр цоколя лампы в мм. Например, существуют следующие патроны Е5, Е10, Е14, Е27 и Е40. Наиболее распространенными в быту являются патроны Е14 и Е27. Патроны Е40 в основном рассчитаны на мощные источники света и находят свое применение в уличном освещении.

Каждый патрон маркируется информацией о его характеристиках, которая наносится на его корпус. Патроны для цоколей Е14 имеют рабочий ток не более 2 А, номинальной мощностью 440 Вт, Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Маркировка, наносимая на корпус патрона, зависит от производителя и как правило выглядит так 4А 250В, 4-250, 4/250. Максимальное напряжение, подаваемое на патрон составляет 250 В.

Что нужно чтобы сделать светильник?

Для того, чтобы сделать светильник своими руками мне понадобилось:

• Инструмент

1. шуруповерт;
2. сверло по бетону — 6 мм;
3. сверло по металлу — 2мм и 6 мм;
4. термопистолет — необязательно;
5. отвертка.

• Расходные материалы

1. автомобильная шпатлевка;
2. краска-спрей — 2 контрастирующих цвета;
3. наждачная бумага зернистостью p80, p320 и p1000.

• Материалы для корпуса светильника

• ваза для небольших цветов;
• патрон для лампочки с цоколем Е14;
• провод с выключателем — можно купить, а можно найти в гараже/балконе среди старой ненужной электроники. Продается уже в сборе и кончики его проводов пропаяны и готовы для того, чтобы их зафиксировать в цоколе для лампочки;
• кусок трубы с резьбой — можно заменить на пластиковую;
• муфта переходная 25 на 20 — можно и без нее обойтись, если воспользоваться способом крепления который описан в прошлой публикации, посмотреть можно здесь;
• фитинг — переходной ниппель — необходим если вы используете переходную муфту.

Поскольку многие перечисленные материалы у меня остались от прошлой сборки, я использую их. Вы можете обойтись и без некоторых элементов, например, металлическая труба с резьбой, фитинг и переходная муфта. А автомобильную шпатлевку заменить на холодную сварку. Но холодная сварка не так хорошо поддается обработке.

Устройство и принцип работы электрического винтового патрона

Устройство данного патрона достаточно просто: он состоит из трех элементов – корпуса, цилиндрической формы, где располагается гильза с резьбой Эдисона, керамического вкладыша и двух медных или латунных контактов для подвода электрического тока к лампе. Подсоединение проводов к самому патрону может осуществляться тремя способами: винтовым соединением к керамическому вкладышу со смонтированными на нем латунными контактами, при помощи клеммных колодок и безвинтовым способом (для патронов из пластика).

Важно! При подсоединении проводов к патрону, фаза должна подключаться к центральному контакту цоколя лампочки. При таком подключении при вкручивании и выкручивании лампочки вероятность поражения электрическим током минимальна.

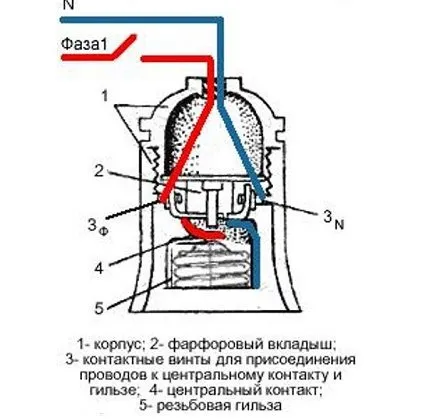

Рисунок 2. Схема резьбового патрона

Патрон для ламп с цоколем E14, второй по распространенности патрон после Е27. Особенно часто он применяется для миниатюрных ламп накаливания, которые в народе получили название миньоны. Лампы для данного патрона бывают разнообразных форм — шарообразные, в виде свечи, капли, грушевидные. По типу поверхности они могут быть прозрачными, зеркальными, матовыми. Мощность ламп для таких патронов обычно ограничена 60 Ваттами.

Винтовой патрон под цоколь E27 является самым распространенным среди всех винтовых патронов. Следует отметить, что кроме ламп накаливания, данный патрон может применяться и с другими видами ламп, как, например, светодиодными, галогенными, компактными люминесцентными, газоразрядными и другими. Такая всеядность этого патрона позволяет безболезненно перейти, например, с лампы накаливания, на экономную и долговечную светодиодную, всего лишь выкрутив одну лампу и вкрутив другую.

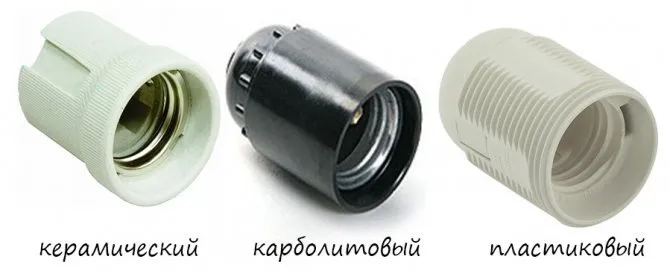

Винтовые патроны под цоколи Е14 и Е27 по материалу, из которого они изготовлены бывают трех видов: керамические, пластиковые и карболитовые.

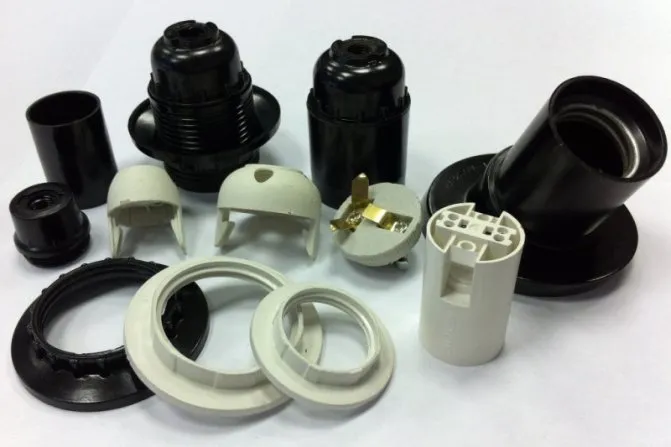

Рисунок 3. Виды резьбовых патронов

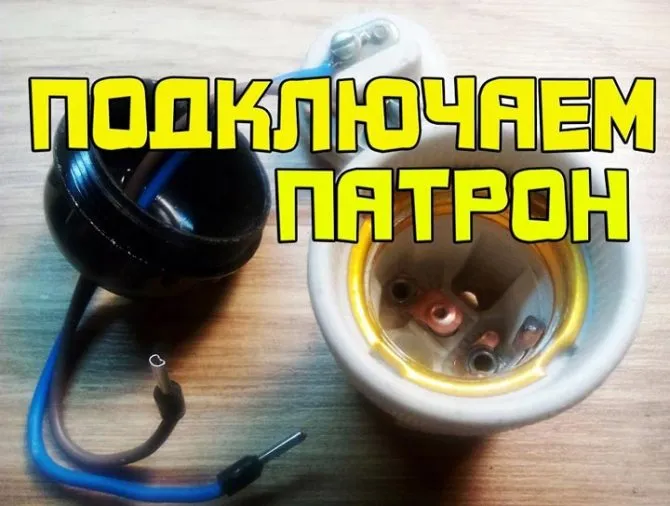

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

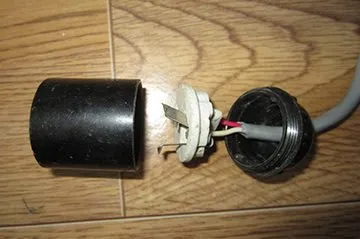

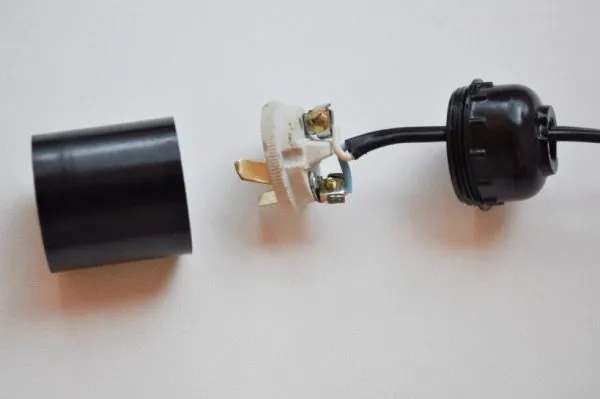

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

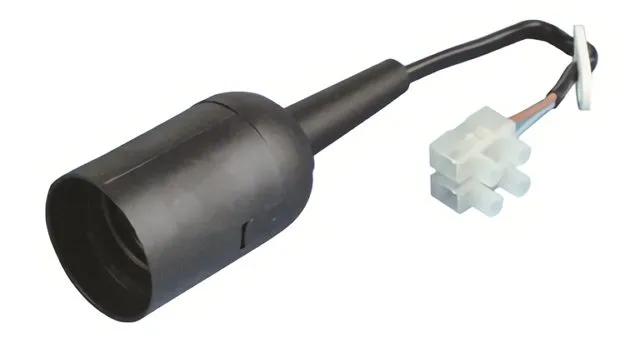

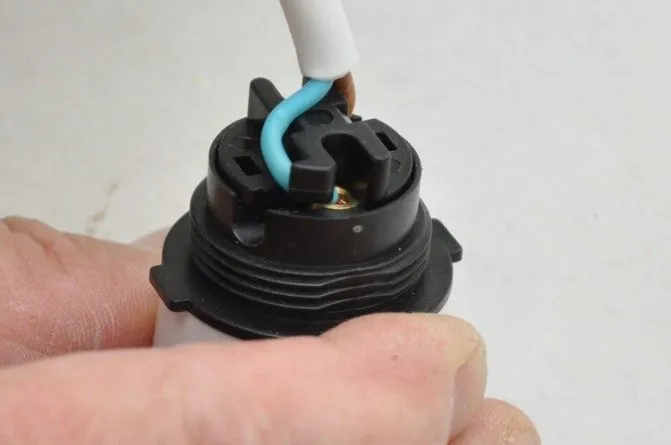

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Керамический патрон

изготавливается из жаропрочной керамики, поэтому он выдерживает высокую температуру нагрева. Он состоит, чаще всего, из единого, не разбираемого на части корпуса, со встроенной в него резьбовой гильзой. Подключение к электрическому току осуществляется через винтовые клеммовые зажимы, которые находится в основании данного патрона с помощью обыкновенной отвертки. Таким образом, оно не представляет большого труда. К недостаткам следует отнести хрупкость, свойственную керамическим изделиям.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Патроны из пластика

не обладают способностью выдерживать высокие температуры нагрева, хотя их производители постоянно и улучшают эти показатели. Но все же тягаться с керамикой они, конечно, не могут. Поэтому их чаще всего используют для ламп накаливания мощностью не более 60 Вт. Чаще всего пластиковые патроны являются разборным и состоит из двух частей — корпуса и нижней юбки, хотя могут быть и цельными. Контакты встроены внутри корпуса патрона и доступа к ним нет. Подключение данного патрона к проводам является очень простым и осуществляется через самозажимные клеммы по типу клемм WAGO. Часто недостатки вещей являются продолжением их достоинств и вытащить провода из них бывает довольно трудно. Для этого необходимо производить ими движения «вперед-назад», пока провода не освободятся от клемм. Если подключающие провода являются многожильными, то концы их лучше облудить, если же нет такой возможности, то делается максимально жесткая скрутка, которая не всегда гарантирует успех.

Замена патрона в люстре: подробная инструкция.

Теперь о том, как поменять патрон в люстре. Для этого понадобится стремянка и помощник, который будет поддерживать светильник во время его демонтажа и повторной установки:

1. После обесточивания квартиры выкрутите лампочки и снимите плафоны с люстры;
2. Снимите светильник с крюка или кронштейна, предварительно зарисовав схему его подключения и перерезав (открутив) провода;
3. Разберите патрон и отведите провода от колодки. Для этого от светильника придется отделить основание;
4. Производится установка нового в обратном порядке;
5. В процессе сборки светильника будьте бдительны и тщательно изолируйте провода, чтобы исключить риск короткого замыкания;
6. Наденьте плафоны и вкрутите лампы;
7. Повесьте люстру на крюк или прикрепите к кронштейну, используя декоративные крепежи, соответственно подсоединив провода (вы должны были не забыть, какие цвета проводов связывались между собой). Если забыли, то придется снова искать ноль и фазу индикаторной отверткой;
8. Восстановите электрическое снабжение квартиры и испытайте светильник. Если он функционирует корректно, вы все сделали правильно.

Обратите внимание на то, что смена патрона – отличный повод проверить, в каком состоянии находится люстровая проводка. Если она ветхая, то тоже подлежит замене

Удалять старый провод и ввертывать новый – дело усидчивых и терпеливых людей

Важно только не перепутать способ соединения ламп, который был использован первоначально. В качестве проводов можно использовать кабель с двумя или тремя жилами, а также отдельные проводки

Карболитовые патроны

обычно характерного черного цвета. Карболитовые патроны способны выдерживать высокие температуры. Они очень прочные, обладают хорошими изоляционными свойствами. По хрупкости занимают промежуточное положение между пластиковыми и керамическими патронами. Патроны данного типа являются разборными. После разборки патрона необходимо с помощью винтового соединения подсоединить провода к керамическому вкладышу, на котором расположены латунные контакты. Концы проводов надо обязательно обернуть кольцом вокруг винтов. Затем производится сборка в обратном порядке. Некоторая сложность монтажа и необходимость сборки-разборки карболитовых патронов и являются их основным недостатком.

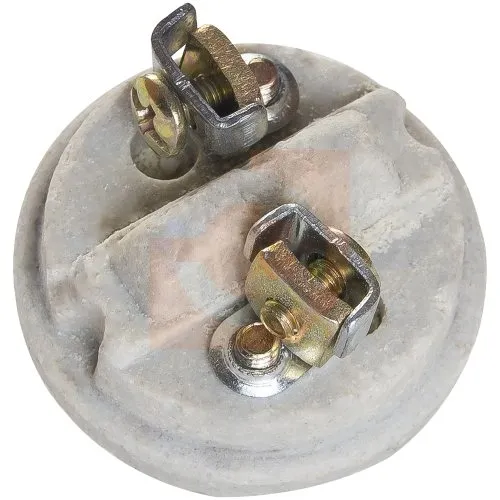

Рисунок 4. Керамический вкладыш

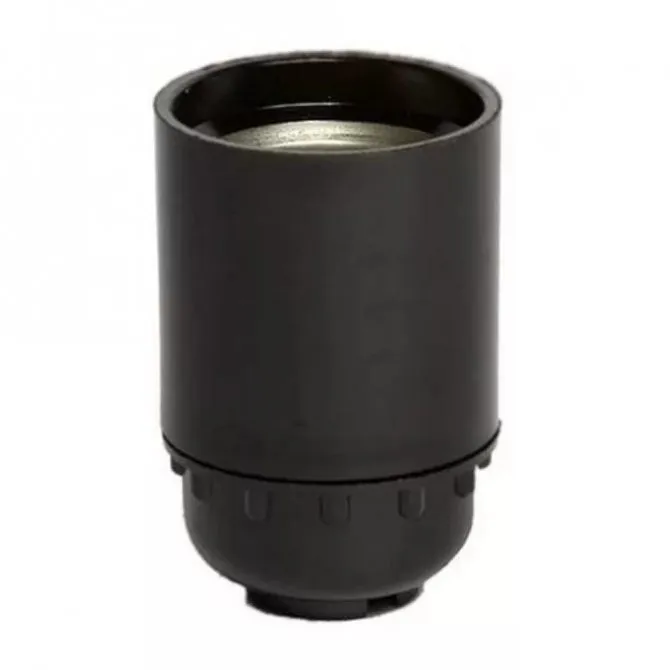

Рисунок 5. Патрон Е27 карболитовый

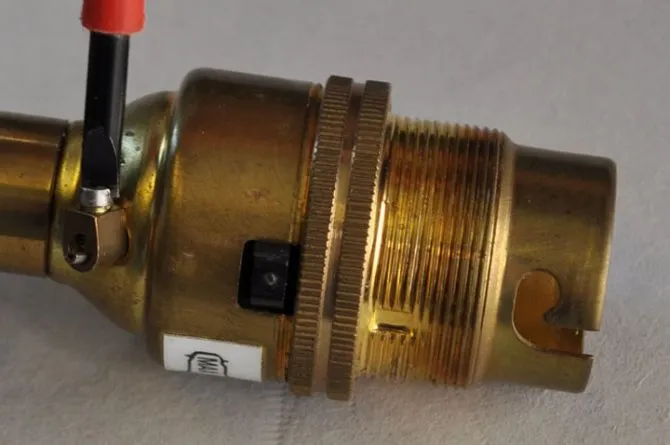

Резьбовые патроны отличаются также по типу своего крепления. Они бывают настенные (прямые или наклонные), подвесные, для люстр, потолочные.

Рисунок 6. Типы резьбовых патронов

Маркировка.

На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:

• ток нормируемый (единица измерения ампер) (иногда мощность лампы в ваттах);
• напряжение нормируемое (единица измерения вольт);
• напряжение нормируемое импульсное (единица измерения киловольт);
• род тока (для патронов с выключателем);
• изготовитель (указано соответствующий товарный знак, клеймо);
• тип изделия;
• влаго- , пылезащита;
• наибольшая рабочая температура;

Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).

Характеристики:

1. Нормируемая температура обозначается буквой Т.
2. Для обозначения величины тока используют букву А (Амперы).
3. Напряжение – В (вольты).
4. Влагозащита имеет символ – IPXI. Этот символ обычно нанесен на наружную часть патрона.

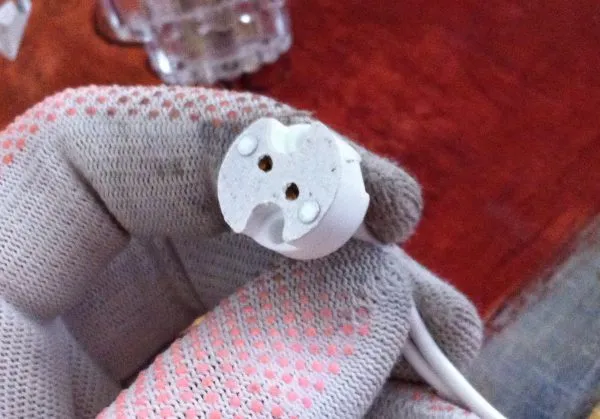

Патроны для штырьковых цоколей G

Электрические патроны серии G предназначены для подсоединения ламп с цоколями штырькового типа. Они просты по конструкции и изготавливаются из тех же материалов, что и винтовые патроны, хотя, например, изделия из карболита, применяемые раньше для люминесцентных ламп, уже превратились в настоящий электроустановочный антиквариат.

Цифры после буквы G в названии обозначают расстояние между штырьками для двухштырьковых ламп, если же штырьков больше они показывают диаметр окружности, проходящей через центры штырьков. Следует обратить внимание, что в названии типа штырьковых цоколей могут присутствовать буквы U, X, Y, Z, которые определяют модификацию конструкции.

Возможные проблемы и ошибки.

Во время установки нового патрона можно легко допустить ряд ошибок, не имея практического опыта. Также есть вероятность столкнуться с проблемами, которые зависят от сторонних факторов. К числу распространенных ошибок и проблем относятся следующие:

1. Попытка починить осветительный прибор под напряжением. Если предварительно не обесточить помещение, есть риск получения травмы.
2. Наличие проблем с проводкой. Во время работы можно заметить повреждение проводки, и потребуется ее замена. Не восстановив проводку, можно в дальнейшем столкнуться с более сложными неисправностями.
3. Неправильное подключение контактов. В результате данной ошибки осветительный прибор не будет правильно функционировать и может выйти из строя.

Патроны G13

Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

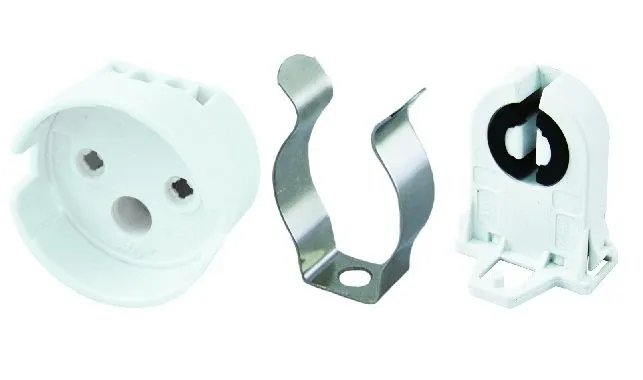

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа — поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

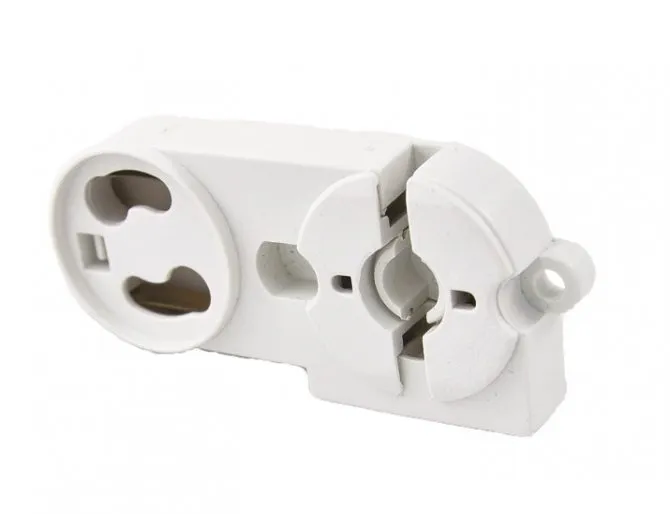

Рисунок 8. Патрон со стартеродержателем

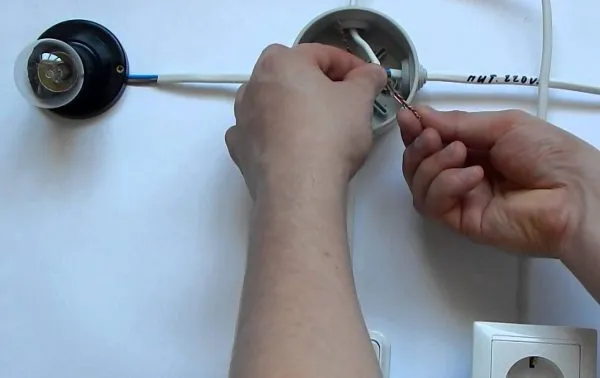

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Устройство

Все выпускаемые на сегодняшний день патроны состоят из нескольких основных элементов:

• цилиндр-корпус наружный с резьбовой гильзой;
• донная часть;
• вкладыш, выполненный из керамики.

Подача электрического тока на цокольную часть лампочки осуществляется посредством пары латунных контактов и специальных крепежных планок, имеющих резьбу.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

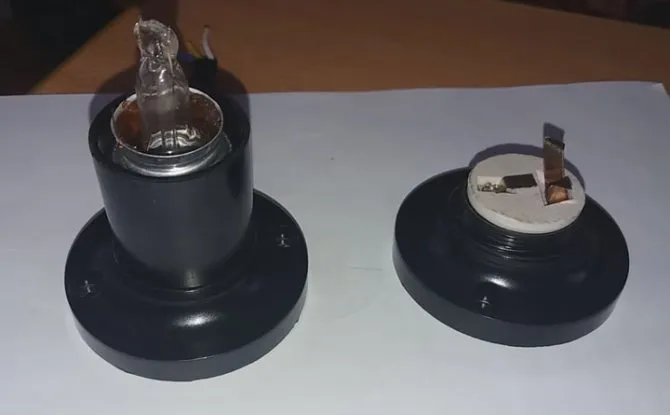

Как выкрутить патрон если лопнула лампочка:

• С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
• С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
• Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Способ доставания лопнувшей лампочки зависит только от удобства пользователя. Затем нужно присоединять источник света и проверять работоспособность конструкции.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

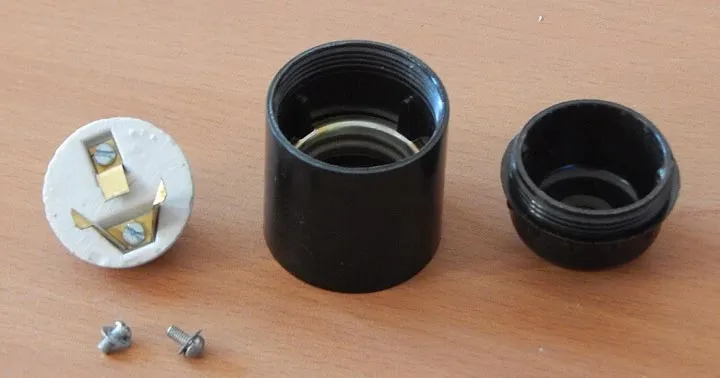

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

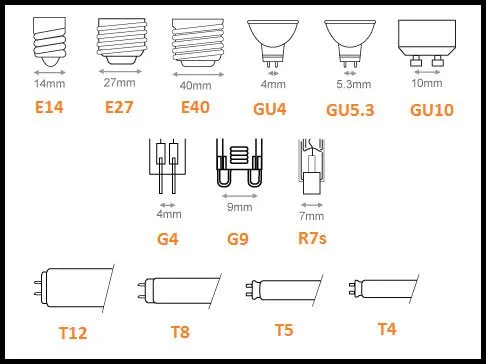

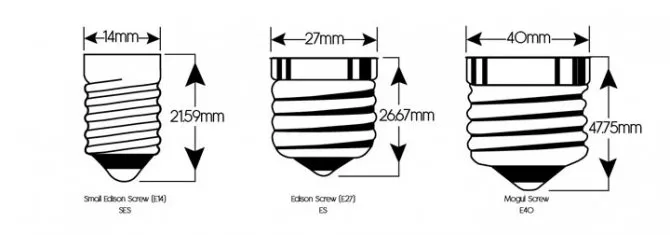

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

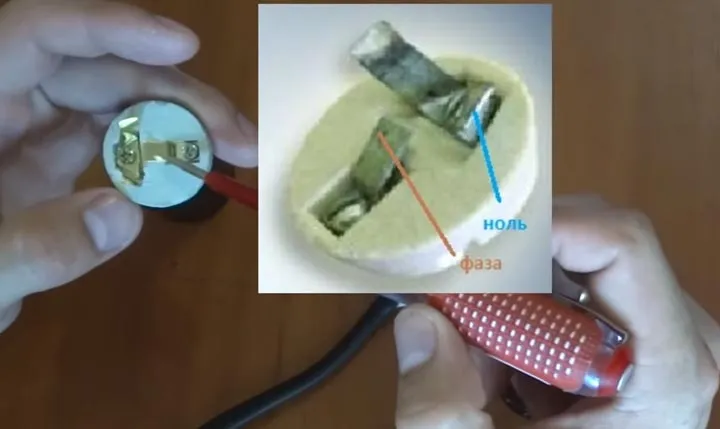

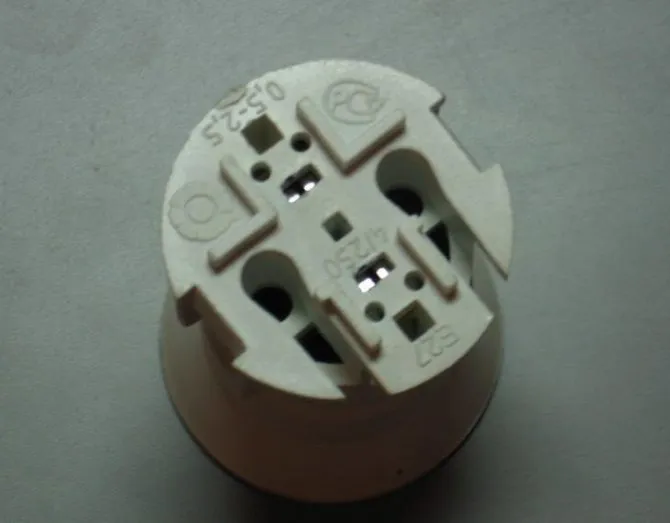

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

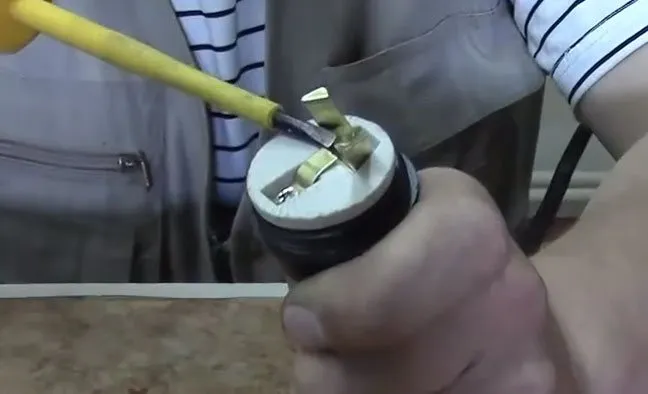

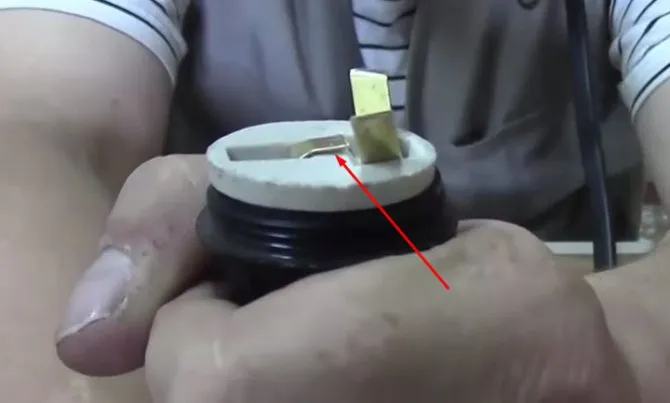

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Как правильно подключить ТЭН?

ТЭН (трубчатый электрический нагреватель) — это электрический нагреватель, который используется для подогрева жидкостей в бойлерах, ванных, раковинах и других сантехнических приборах. Ниже приведены основные шаги, которые нужно выполнить, чтобы правильно подключить ТЭН:

1. Выключите питание: Прежде чем подключать ТЭН, убедитесь, что питание отключено. Отключите питание на выключателе или удалите предохранитель.

2. Отсоедините старый ТЭН (если необходимо): Если вы заменяете старый ТЭН на новый, сначала нужно отсоединить старый ТЭН от сантехнического прибора.

3. Очистите область установки: Очистите область, где будет установлен новый ТЭН. Убедитесь, что поверхность чистая, чтобы установить новый ТЭН.

4. Установите новый ТЭН: Установите новый ТЭН в соответствии с инструкциями производителя. Некоторые ТЭНы могут иметь гайки, которые нужно затянуть, чтобы фиксировать его в месте. Другие могут иметь крепежные зажимы или пружины для крепления к кронштейну.

5. Подсоедините провода: Подключите провода к ТЭН. Красный провод подключается к контакту с маркировкой «L», а черный провод подключается к контакту с маркировкой «N». Убедитесь, что провода надежно закреплены на контактах ТЭНа.

6. Закрепите кронштейн: Если у ТЭНа есть кронштейн, убедитесь, что он надежно закреплен и поддерживает ТЭН.

7. Заполните бак: Заполните бак сантехнического прибора водой.

8. Включите питание: Включите питание на выключателе или установите предохранитель.

9. Проверьте работу: Проверьте работу ТЭНа, чтобы убедиться, что он правильно работает и нагревает воду.

Важно помнить, что установка и подключение ТЭНа должно быть выполнено квалифицированным электриком, чтобы избежать возможных опасностей и неисправностей.
