Многолетний опыт работы с автоматизированными системами для откатных ворот и анализ их недостатков позволил выработать оптимальный «рецепт» для создания автоматики, которая идеально подходит для наших климатических условий и потребностей.

Таким образом, двигатели для откатных ворот, поступающие к нам из-за границы, могут просто не соответствовать требованиям нашей системы.

Редуктор для откатных ворот является чем-то вроде сердца, так как именно он управляет их действиями. Лучше использовать мотор мощностью 220 Вольт и отказаться от излюбленных европейцами 24-вольтовых силовых агрегатов. Более мощный двигатель будет иметь меньшие габариты, а его конструкция будет несложной, что делает его эксплуатацию и ремонт менее дорогостоящими и более простыми.

Страна производитель

Сейчас на рынке чаще всего можно встретить приводы для откатных ворот из нескольких стран – отечественные, китайские, итальянские и немецкие.

Мы выделили именно четыре страны потому, что подавляющее большинство продукции производится именно в них. Естественно, есть и другие поставщики, но их доля значительно меньше.

Среди итальянских производителей можно выделить Came. У них довольно качественная продукция, которая пользуется популярностью в странах СНГ – она хоть и имеет свои особенности, но весьма хорошо справляется с непростым климатом.

С другой стороны, есть Doorhan – отечественный производитель, продукция которого идеально подходит для морозного климата.

Если же говорить о цене, то отечественные приводы в среднем продаются примерно за 10 тысяч рублей, в то время, как за зарубежный аналог иногда приходиться платить чуть ли не в три раза больше.

Из чего можно сделать привод в домашних условиях?

Главным составляющим подобной установки может быть силовой мотор от старой стиральной машинки. При подключении системы необходимо правильно установить концы обмотки с каждой стороны. Определить силовой коэффициент устройства поможет мультиметр. Он правильно измерит сопротивление данного механизма.

Соединить редукторный вал и двигатель можно с помощью муфты жесткого типа. В некоторых случаях применяют полужесткую разновидность изделия. Первая модель, выполненная в виде гильзы на поверхности которой иметься отверстия разного диаметра. Помимо этого здесь присутствуют шпоночные канавки. Муфта полужесткого типа состоит из фланцев. Соединить их помогают специальные резиновые прокладки.

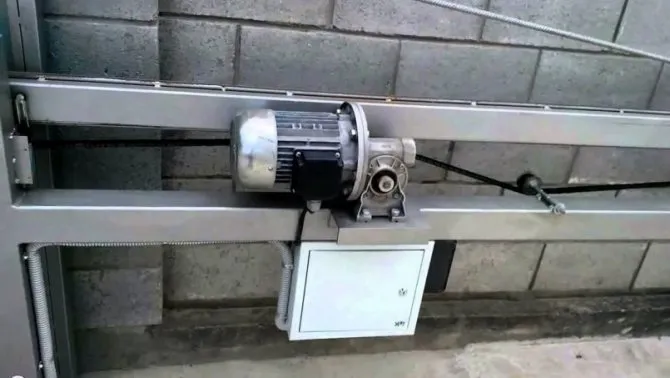

Заменить заводской редуктор можно ременной передачей. При использовании этой детали рекомендуется уделить особое внимание другому механизму, в составе которого имеется независимый вал и два подшипника. В процессе сборки необходимо соблюдать особую аккуратность по отношению к центрированной области устройства. Дело в том, что здесь располагаются две трансмиссии, которые отвечают за движение ворот в процессе пуска.

Фото приводов для откатных ворот: марки и отзывы

1+

Мастер-класс по созданию автоматических ворот

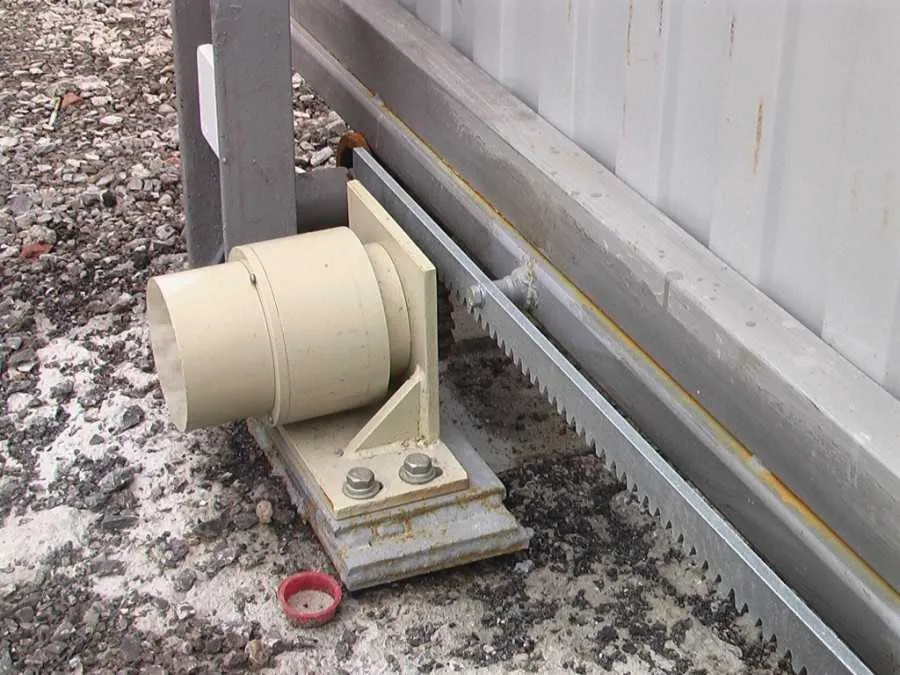

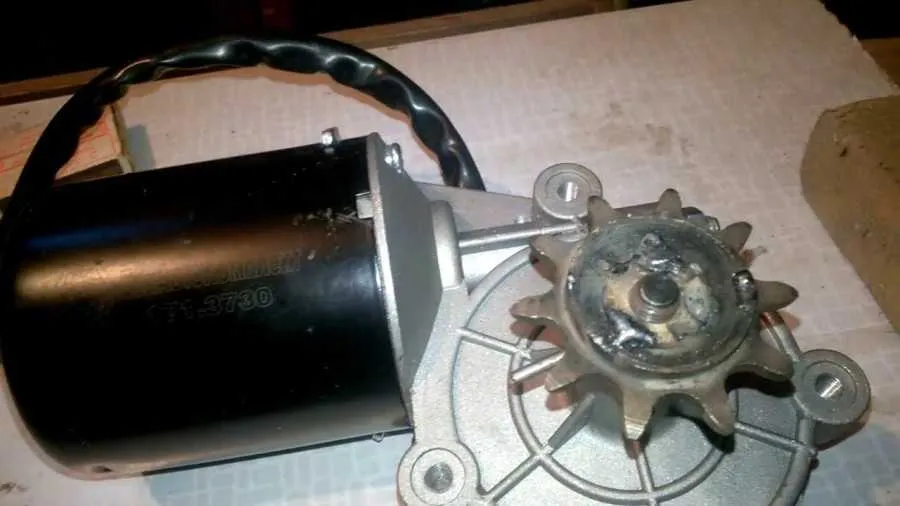

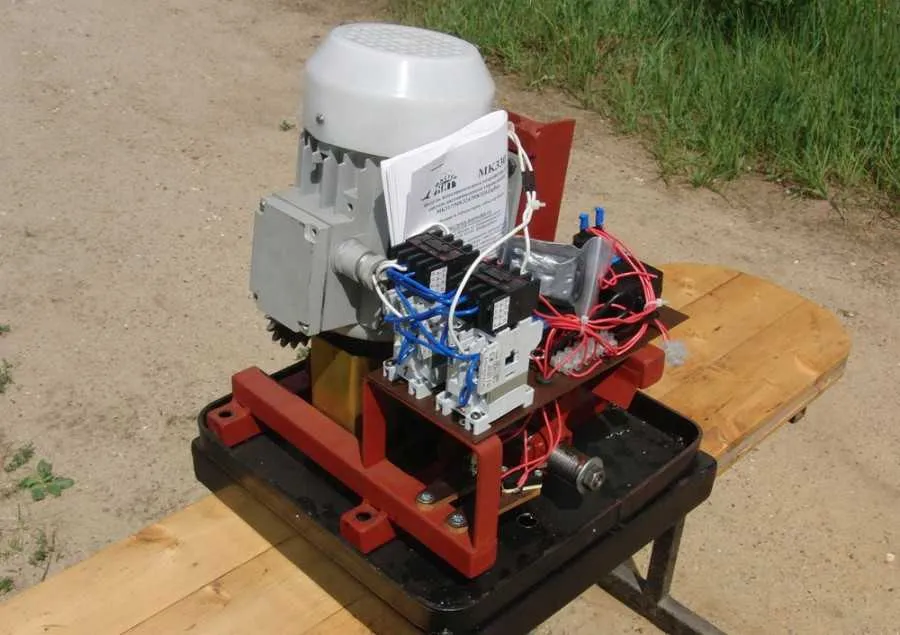

Предлагаем вашему вниманию самостоятельную сборку откатного привода для ворот. Здесь будем использовать реечную передачу. На редукторном вале крепим металлическую звезду из-под велосипеда или мотоцикла. При выборе цепи необходимо соблюдать диаметр звеньев. Они должны плотно прилегать к поверхности звезды.

Далее фиксируем её по всей длине ворот в горизонтально положении. При запуске механизма звездочка начинает перемещаться по звеньям, тем самым обеспечивая открывание или закрывание системы. Для фиксации двигателя с передачами необходимо заранее сделать металлическую раму. Эта конструкция позволит правильно расположить основной элемент откатного механизма.

Для этого понадобится угловая сталь толщиной 5-6 мм. Когда металлическая рама готова, её фиксируют в толще земли. Бетонный раствор обеспечивает плотное крепление данной конструкции. Опытные профессионалы рекомендуют обратить особое внимание на высоту вращения редуктора в процессе пуска.

Для плотной фиксации редуктора и трансмиссионного двигателя, применяют специальные крепежные болты и гайки. Наличие отверстий продолговатой формы, позволяет регулировать положение мотора в процессе эксплуатации.

Следующим этапом, будет установка цепи на одну из частей воротной конструкции. Опытные профессионалы рекомендует фиксировать её по направляющей рельсового механизма. В процессе частого использования необходимо следить за чистотой на поверхности цепи. В её отверстиях может собираться пыль или мелкий мусор, который затрудняет рабочий процесс.

Избавиться от этой неприятности поможет резиновая или пластиковая насадка-ролик. Она имеет крепление в виде буквы П. При движении цепи ролики начинают двигаться на одном уровне со звездой, тем самым предотвращая попадание мелкого мусора в трансмиссионные пути.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

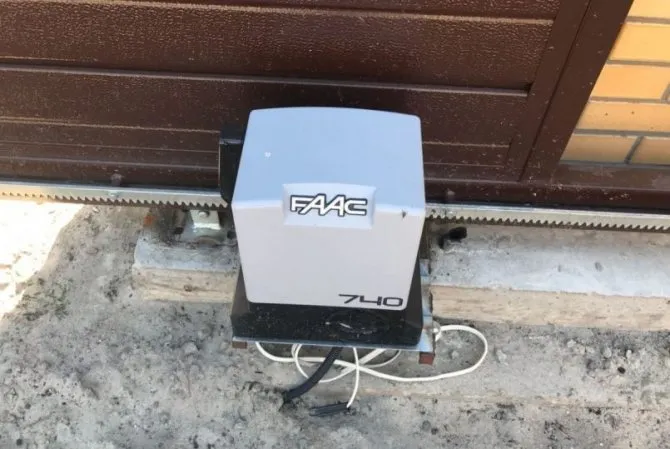

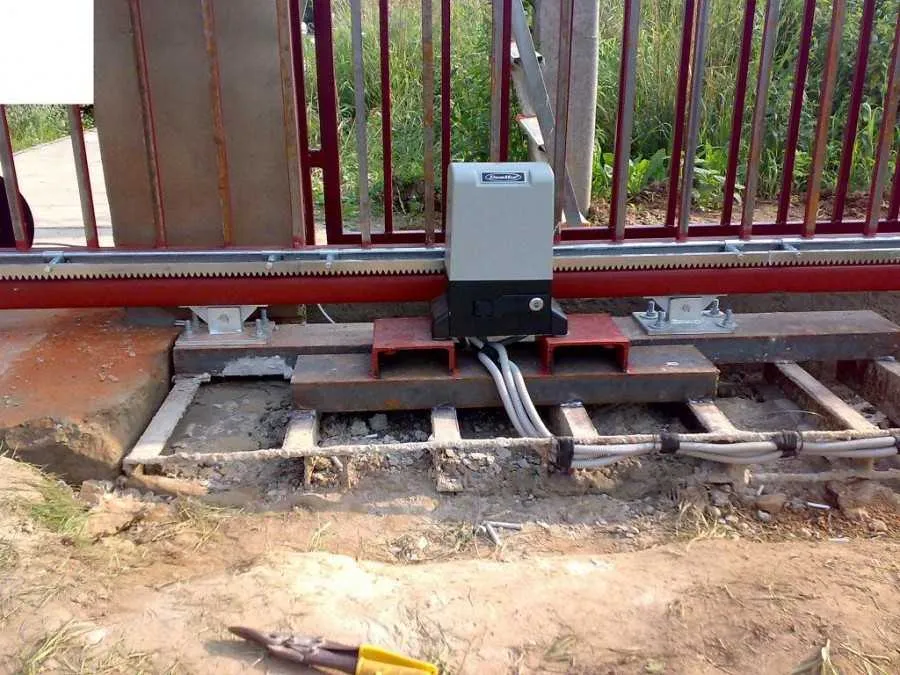

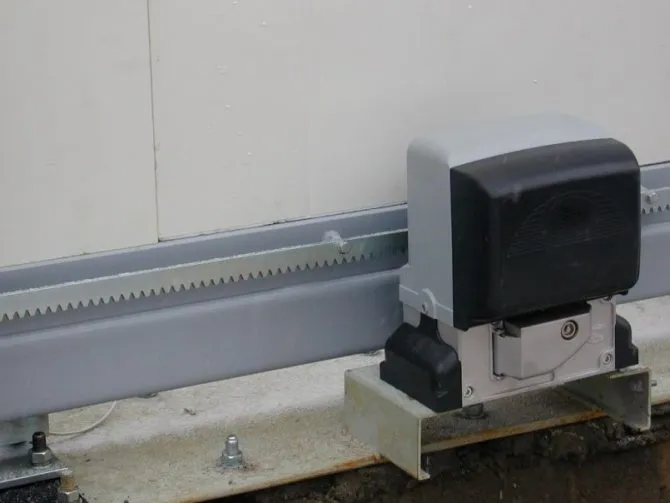

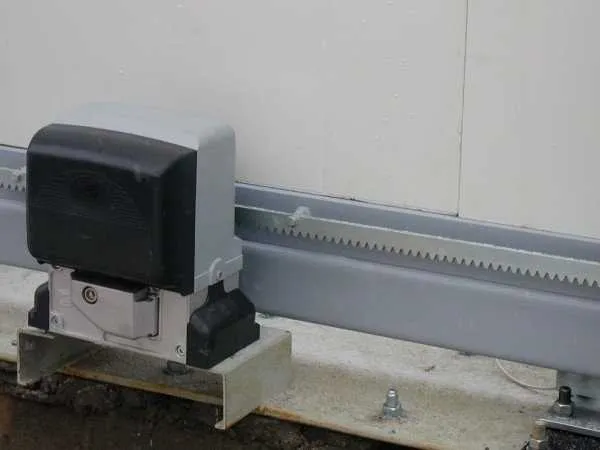

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

( 2 оценки, среднее 4 из 5 )

Чем заполнить откатные ворота?

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
