Выбор конструкции лестниц

Если вы находитесь в стадии выбора лестницы и интересуетесь винтовой конструкцией, важно изучить её плюсы и минусы. Спиральные лестницы могут быть разделены на категории в зависимости от типа опорной структуры, угла поворота и используемого материала. Если вас интересуют размеры винтовых лестниц, важно ознакомиться с соответствующей информацией.

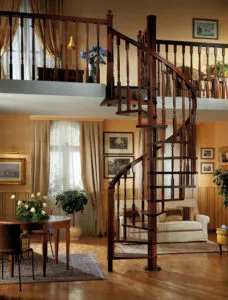

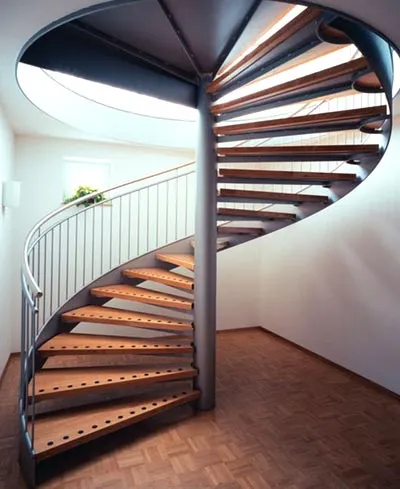

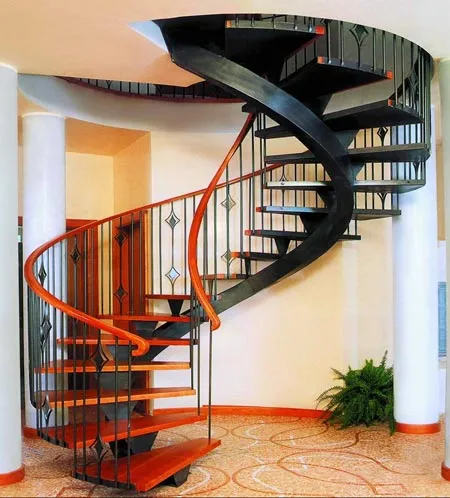

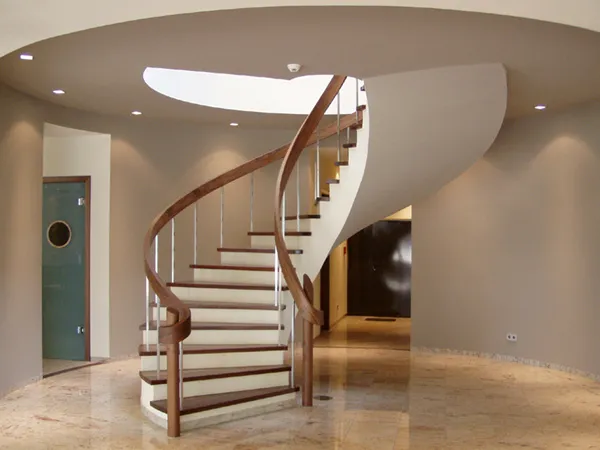

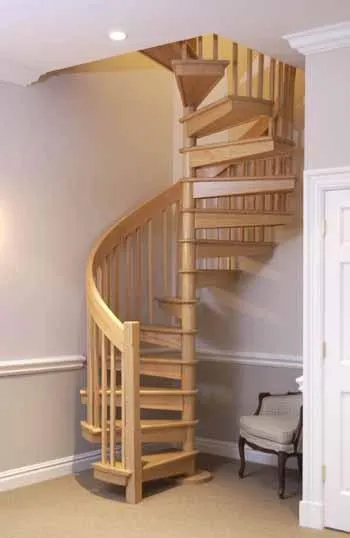

винтовая лестница на второй этаж

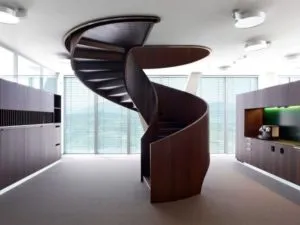

Винтовая лестница

Преимущества:

  • компактность и экономия полезной площади;
  • на лестницу уходит мало материалов, поэтому цена доступная;
  • спиральные лестницы очень красивы, они станут необычной деталью интерьера.

Но у таких конструкций есть и минусы:

  • по ним неудобно переносить крупногабаритные предметы;
  • детям или пожилым людям может быть неудобно передвигаться.

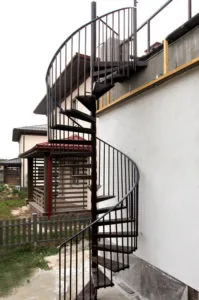

расчет лестницы винтовой в частный дом

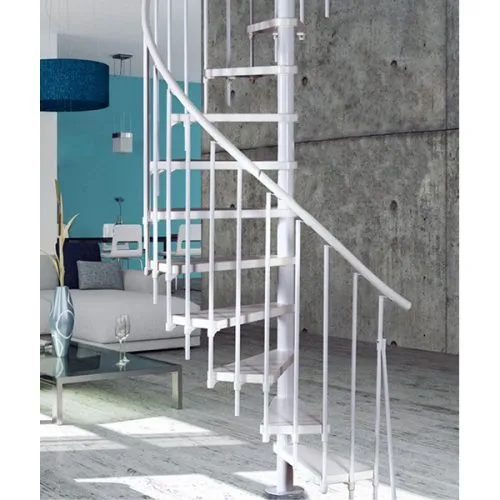

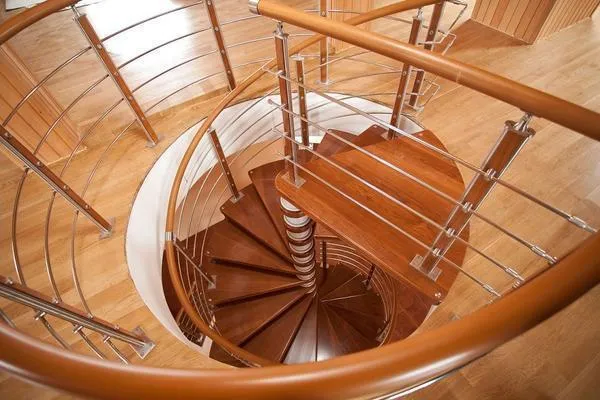

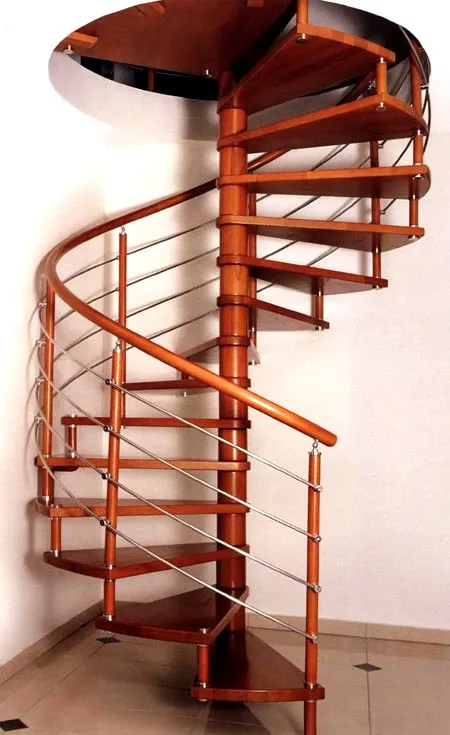

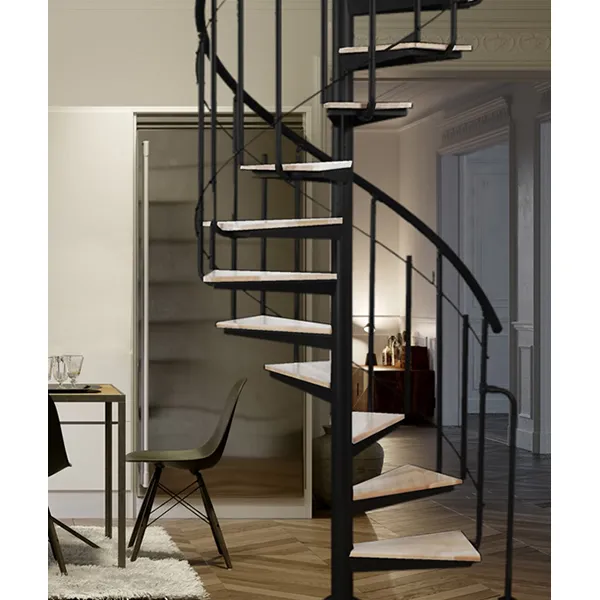

Винтовая лестница

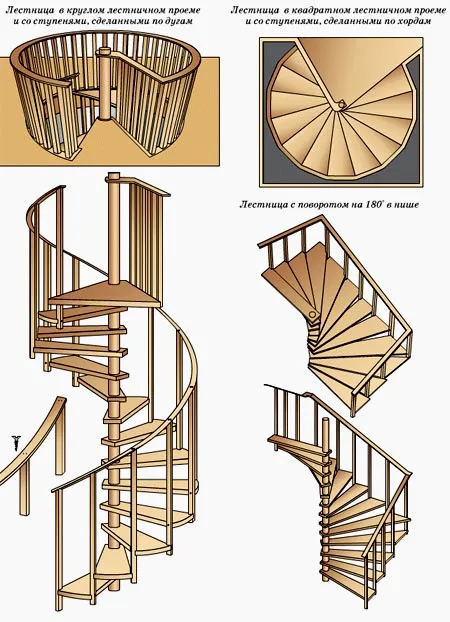

Виды винтовых лестниц

Спиральные конструкции можно классифицировать по виду опорной конструкции, углу поворота и материалу.

Опорной конструкцией спинальной лестницы может быть:

  • косоур;
  • тетива;
  • больцы;
  • центральная стойка.

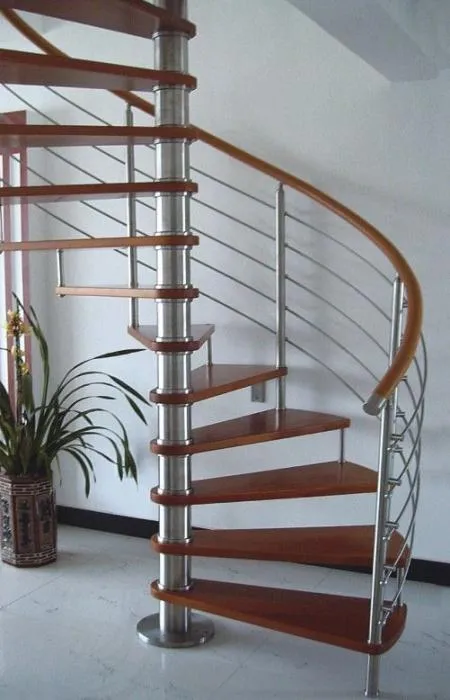

Чаще всего несущей конструкцией становится опорная стойка. Но изготовить такую лестницу самостоятельно довольно сложно. Своими руками  делают лестницы на тетивах или косоурах.

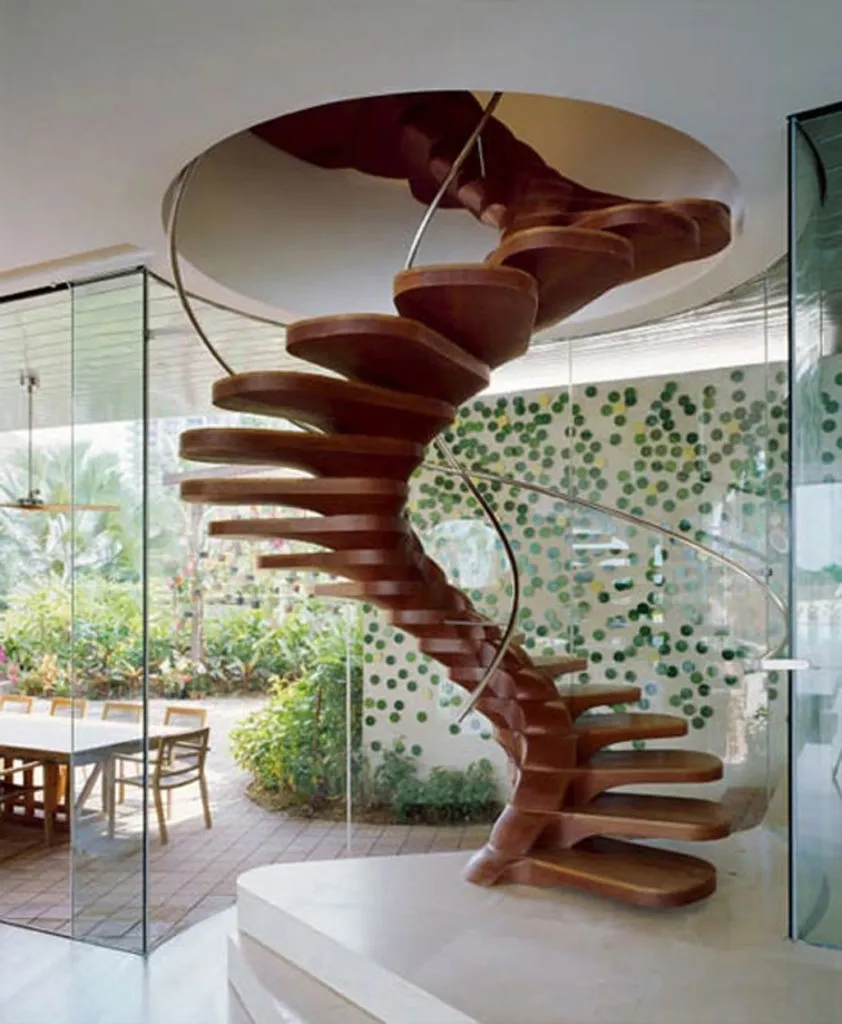

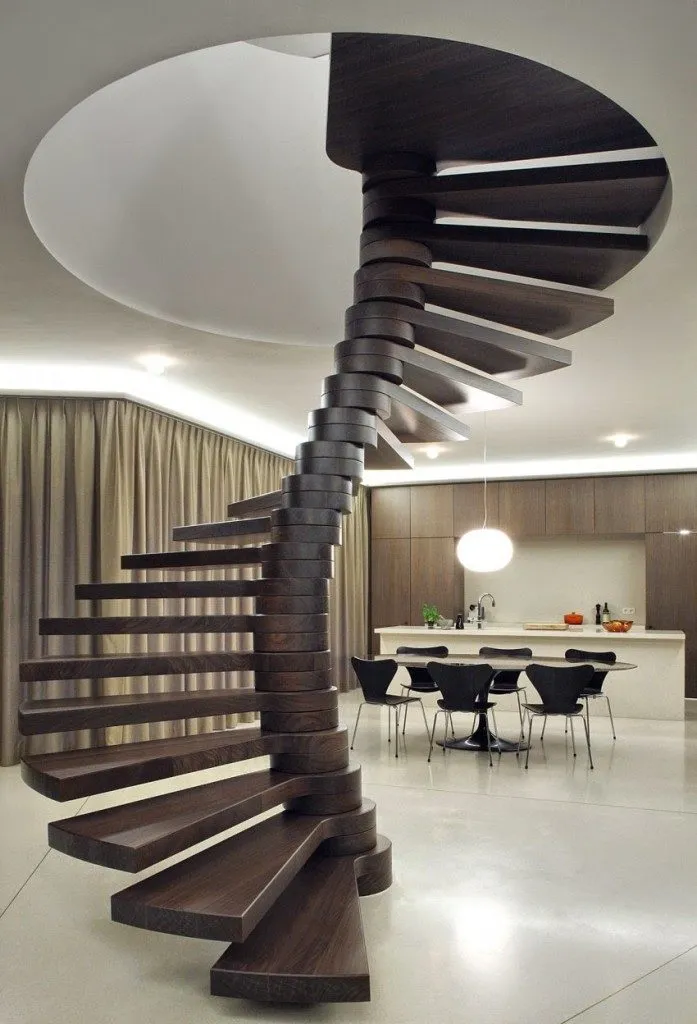

винтовая лестница на больцах
Винтовая лестница на больцах

Лестничный марш может поворачиваться под такими углами:

  • на 3600 (полный оборот),
  • 5400  (полтора оборота),
  • 2400  (две трети).

В современных интерьерах устанавливают спиральные лестницы из разных материалов:

  • Металла;
  • Бетона;
  • Разных пород дерева;
  • Стекла.

Самое оптимальное решение – это использовать комбинацию материала. Лестница на металлическом каркасе с деревянными ступенями будет очень прочной и надёжной, но при этом красивой.

Правильное расположение лестницы

Следующий этап в планировании спиральной конструкции – выбор
места для неё. Винтовую лестницу можно расположить как в центре комнаты, так и
у стены.

Нежелательно устанавливать лестницу в местах с перепадами
температур и влажности – вблизи входа, возле отопительных приборов, в комнатах
с тёплыми полами. Особенно это важно для изделий из благородных пород дерева.

Требования к параметрам лестницы

Проектируя лестницу самостоятельно, вы свободны в выборе
деталей и дизайна. Но при расчёте  винтовой лестницы на второй этаж нужно опираться
на определённые требования к размерам. Эти требования учитывают правила
эргономики и делают конструкцию удобной и безопасной. Перед тем, как рассчитать
винтовую лестницу, ознакомьтесь с ними.

Размер ступенек:

  • длина ступенек начинается от 80 см и больше, если по ней нужно разойтись двум людям;
  • ширина ступени в центре не меньше 20–25 см, в самой широкой части, на которую ставится стопа,  – от 40 см и меньше;
  • нормальная высота ступенек – 18 см;
  • толщина самой ступеньки – 5–6 см;

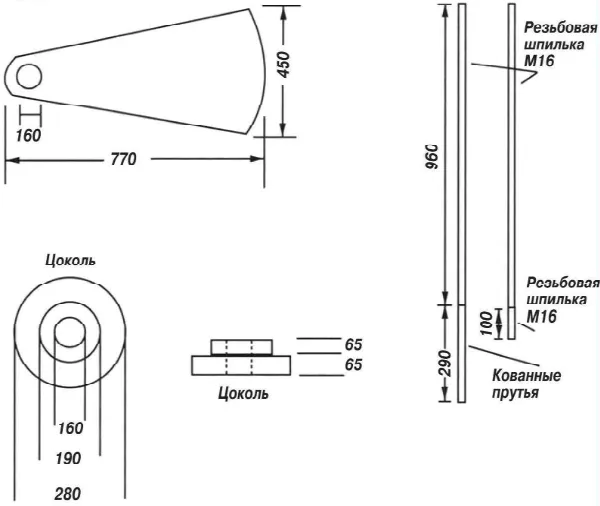

чертеж ступенек лестницы
Размер ступенек

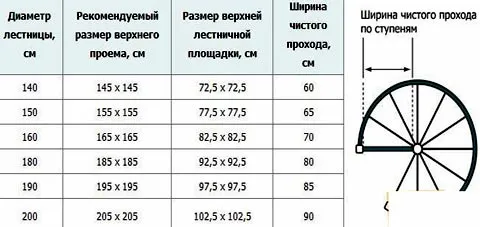

Проём в перекрытии:

  • минимальный диаметр проёма – 140 см; максимальный – 220 см;
  • если планируете переносить вещи по лестнице, диаметр приёма рекомендуется делать 200 см.

расчет винтовой лестницы в частный дом
Расчет проема

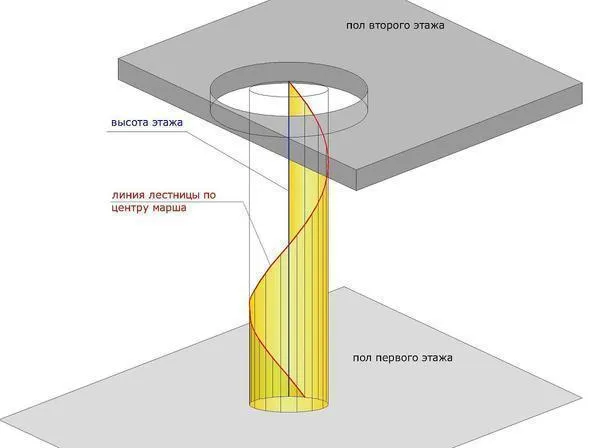

Высота конструкции

Высотой является расстояние от пола до перекрытия.
Расстояние между витками спирали должно превышать рост самого высокого человека
в доме, рекомендуется 2 метра.

Форма и число ступеней

Чтобы определить количество, высоту лестницы делят на высоту
ступени.

Помните о том, что на винтовой лестнице должно быть нечётное число ступеней. Если при расчётах оно получается чётным, нужно изменить высоту ступеньки.

Форма ступенек у спиральных лестниц – трапециевидная, с
закруглённым краем.

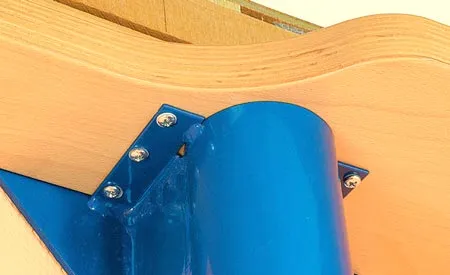

Опорная конструкция

Опорные стойки для лестниц делают из древесины или металла.

  • Металлический столб рекомендуется делать не менее 6 см в диаметре. Деревянный – 15 см.
  • Толщина тетивы – 4–6 см.

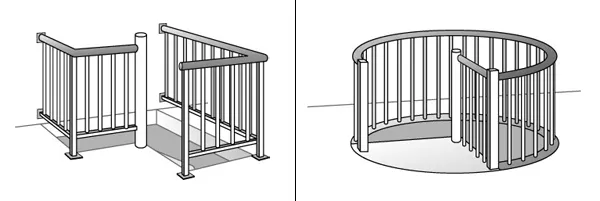

Перила

Высота ограждения находится
в пределах 90–120 см.

Делаем расчёты

Когда вы определились с моделью, расположением и материалами, можно приступать к расчётам и чертежам. Необходимо выбрать и рассчитать такие параметры.

  1. Н – высота лестницы.
  2. Н1 – высота витка лестницы, не менее 2 м;
  3. h – высота шага.
  4. d1 – самая широкая внешняя сторона ступеньки. d1=L/x, где х – количество ступенек.
  5. d2 – ширина ступени в средней линии, d2=I/x.
  6. d3 – размер ступени у опорной трубы.
  7. d – длина ступени, d=R-r.
  8. R – наружный радиус конструкции.
  9. R1 – величина радиуса подъема. Линия от края располагается  на 1/3 от размера основного радиуса. По этой линии ширина ступенек должна быть самой удобной, чтобы ставить на неё стопу.
  10. r – внутренней радиус опоры.
  11. w – угол подъема.
  12. n – число оборотов.
  13. L – длина внешней окружности, определяется по формуле L=2×3,14×R×n.
  14. l – длина окружности траектории движения человека. Её считают по формуле I=2×3,14×(2×R/3)×n.

Чертежи можно сделать в специальных строительных программах, например, в AutoCAD.

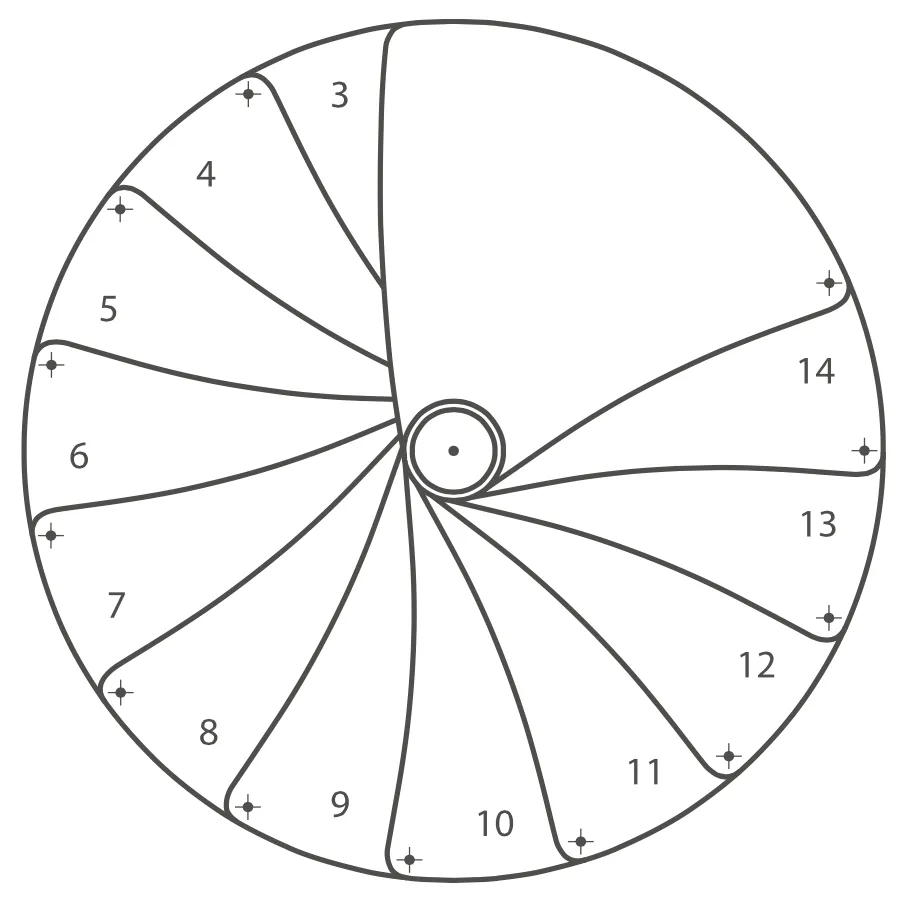

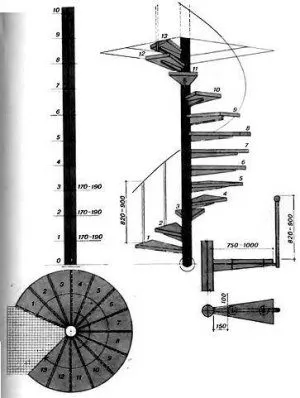

схема ступенек лестниц винтовых
Расчет винтовых лестниц

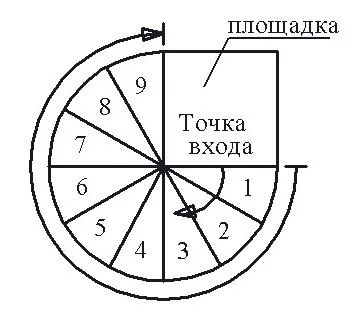

Расчёт лестничной площадки

Чтобы узнать ширину
верхней площадки, необходимо учитывать потерю высоты при подъёме. Высота
уменьшается на высоту ступеньки. Например, после четырёх ступеней высотой 20 см
она уменьшится на 80 см. Учитывая высоту перекрытия, смотрим на запас высоты.
Нужно, чтобы он был не менее двух метров. Если это так, что ширина площадки
может равняться ширине четырёх ступеней.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (H1) и добавить толщину междуэтажного перекрытия из бетона или дерева (H2). Допустим, что высота H1=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

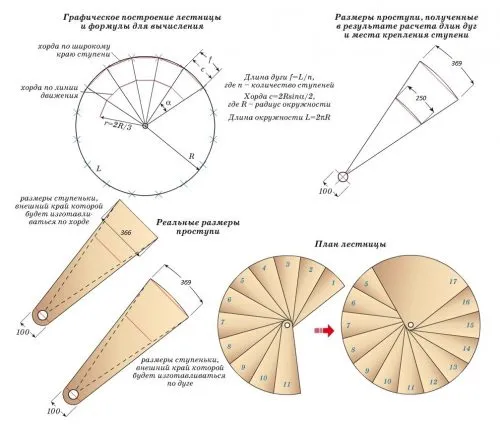

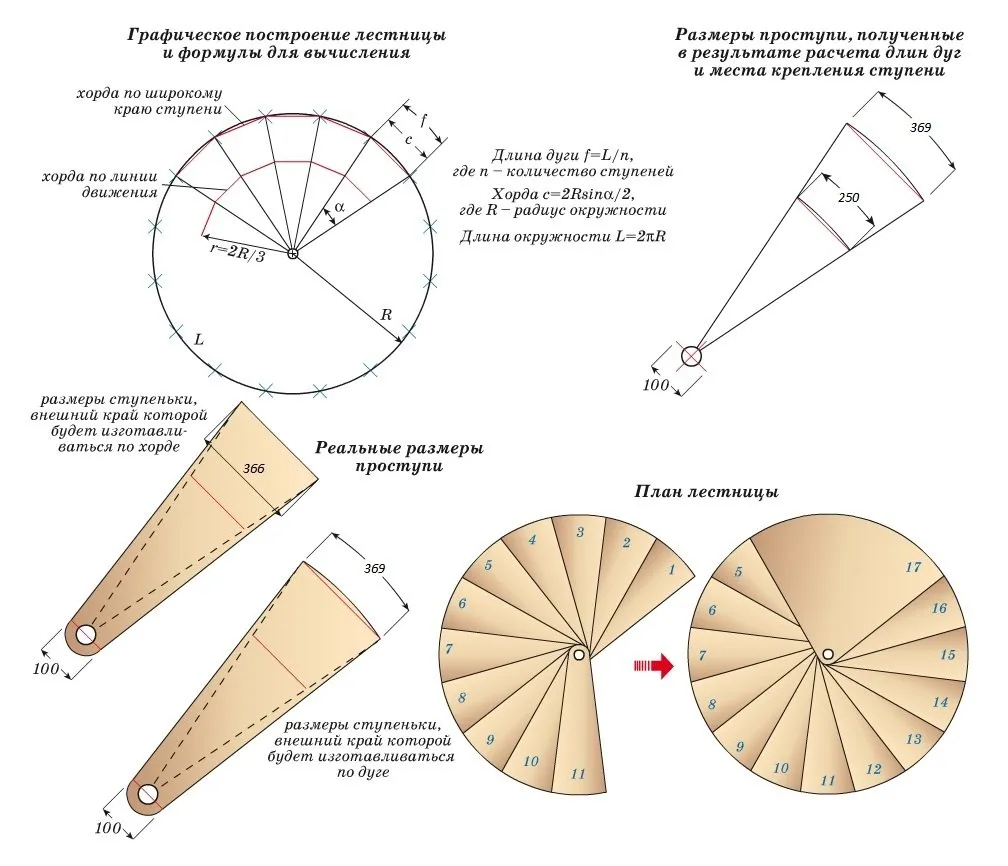

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

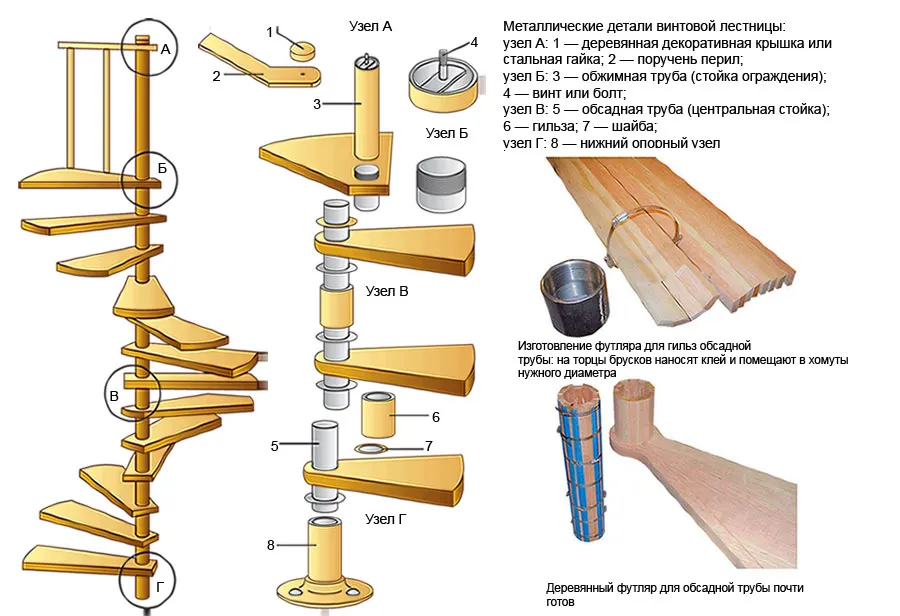

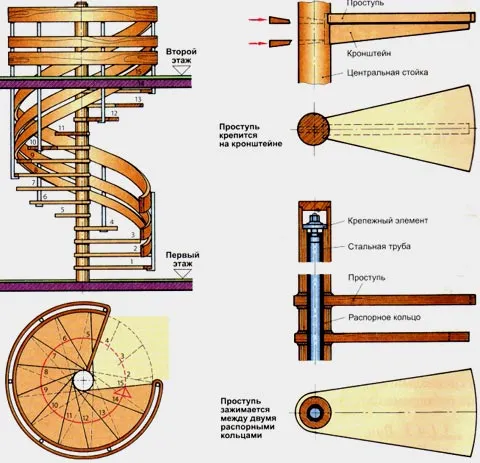

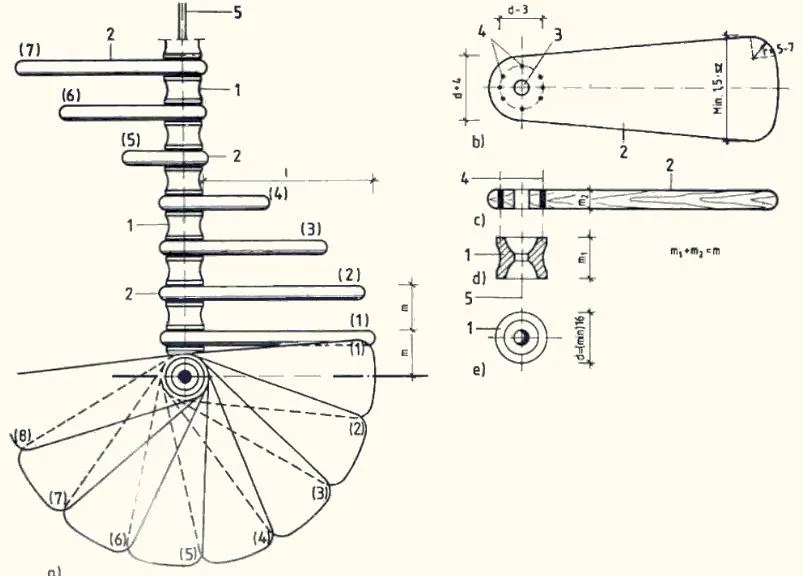

строение винтовой лестницы

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

  1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
  2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
  3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
  4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

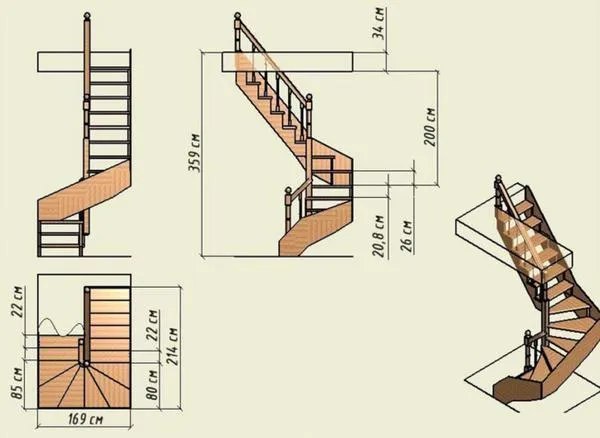

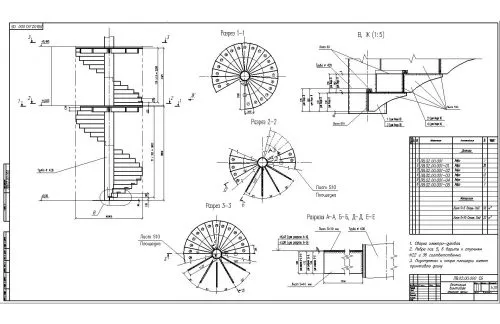

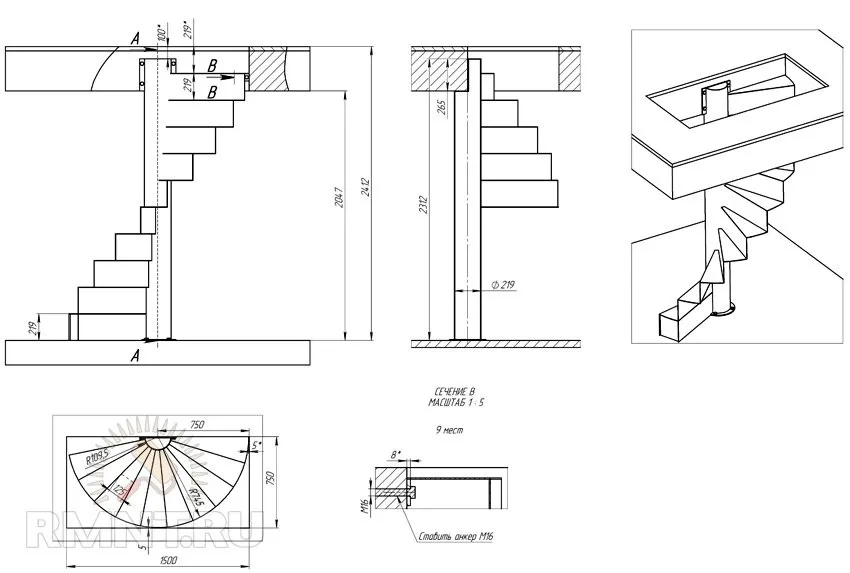

чертеж винтовой лестницы с размерами

Расчет спиральной лестницы


Укажите необходимые размеры
H — высота лестницы
D1 — наружный диаметр
D2 — внутренний диаметр
C — количество ступеней
Z — толщина ступеней
A — угол поворота лестницы

Плюсы винтовых конструкций на второй этаж

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

С чего начать проект

Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчета лестниц служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

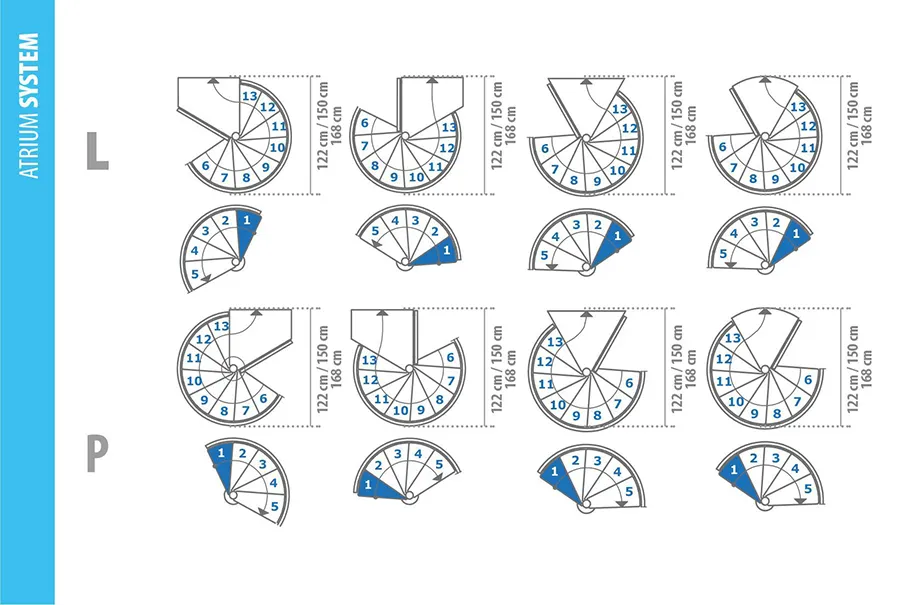

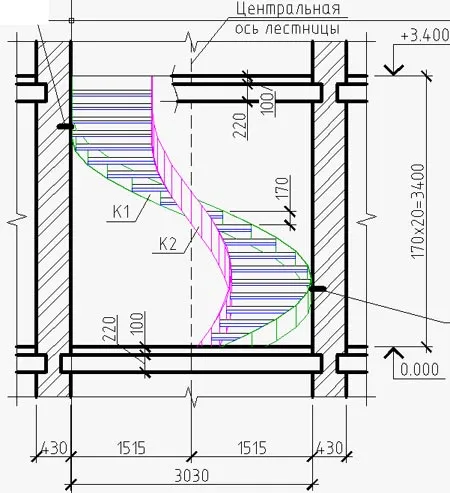

Проект винтовой лестницы

Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

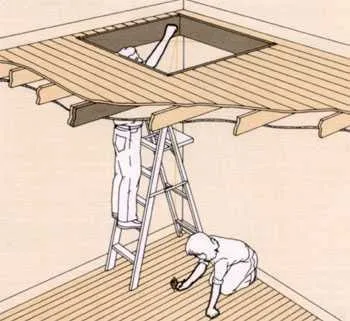

Разметка проема производится параллельно к полу.

Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

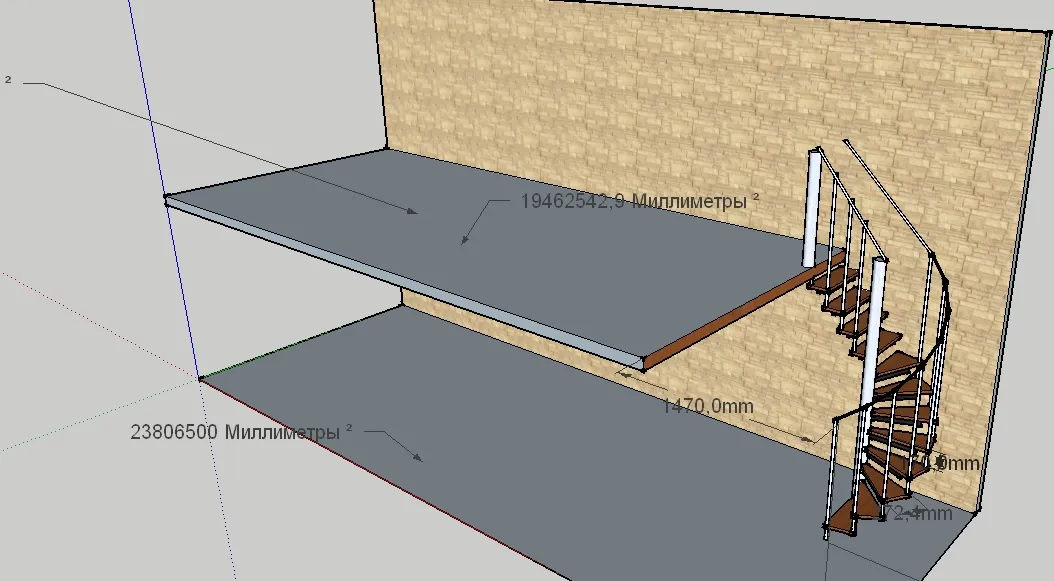

Проектирование винтовой лестницы в компьютерной программе.

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

  1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м). Окружность винтовой лестницы.
  2. На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.
  3. Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605_17=271 мм и высотой 3000_18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага. расчет ступеней.
  4. Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  5. Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм. Расчет глубины проступи винтовой лестницы
  6. Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени – 6908/17 = 406 мм.
  7. Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.
  8. Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной. Размеры проема винтовой лестницы
  9. В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей . В ней детально рассмотрены важные моменты установки винтовой лестницы.

Параметры винтовой лестницы

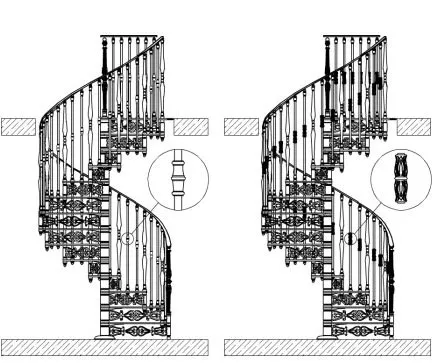

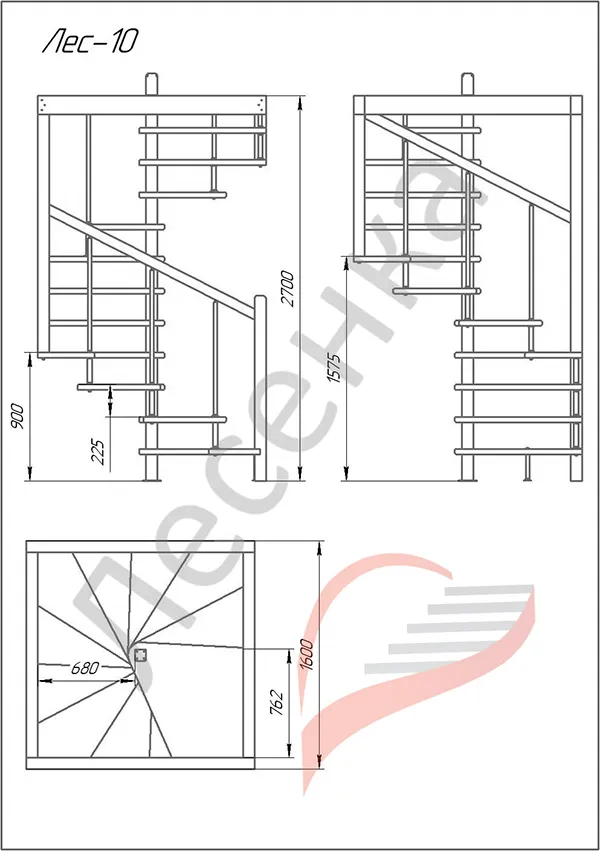

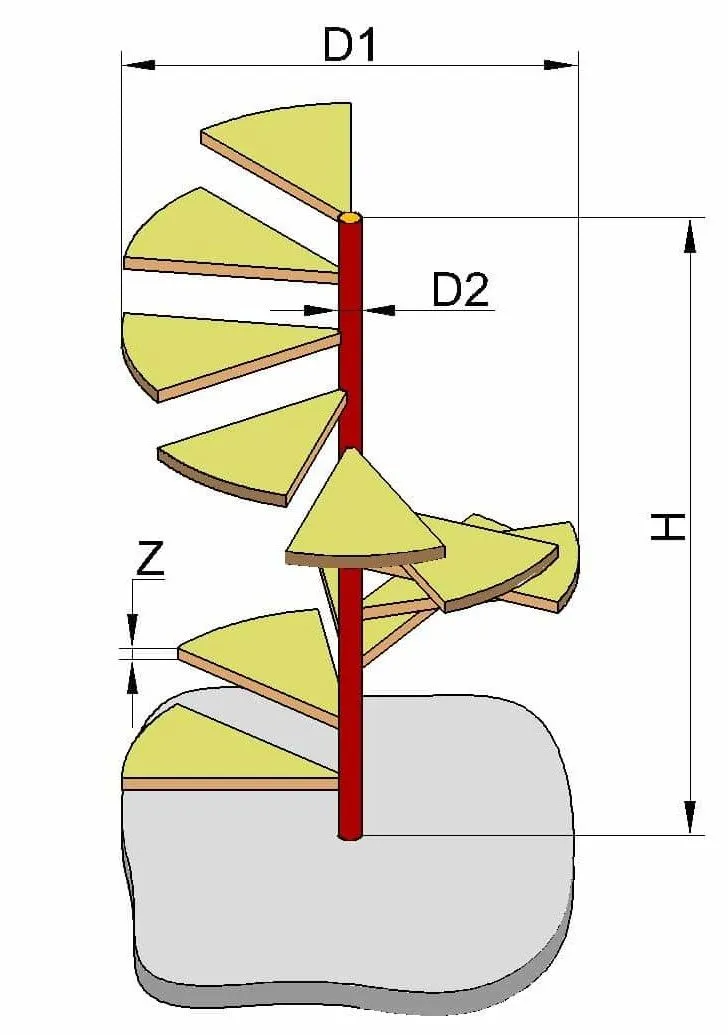

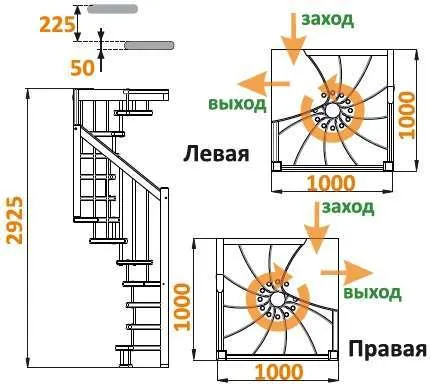

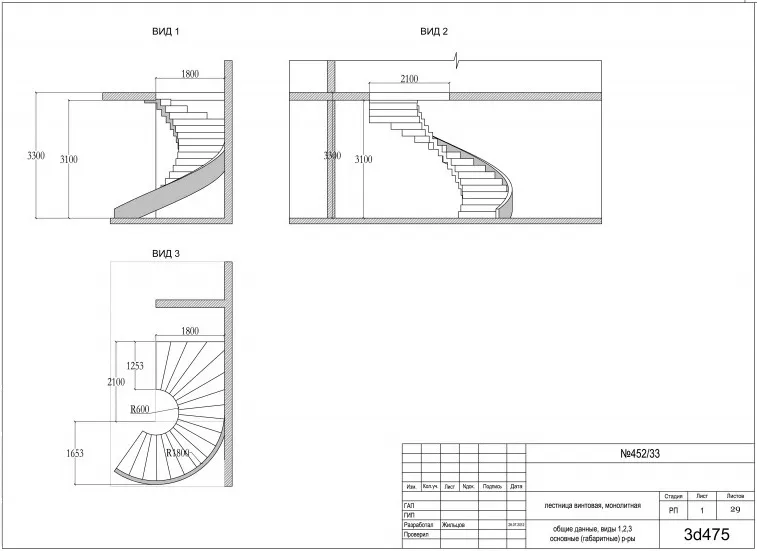

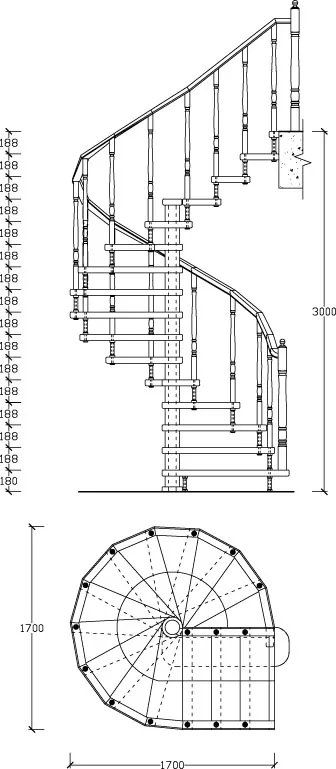

Чертеж винтовой лестницы

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Как произвести расчет винтовой лестницы

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

Расчет винтовой лестницы калькулятор

Непростая конструкция винтовой лестницы.

С чего начать проект

Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

Расчет винтовой лестницы калькулятор

Проект винтовой лестницы.

Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

Расчет винтовой лестницы калькулятор

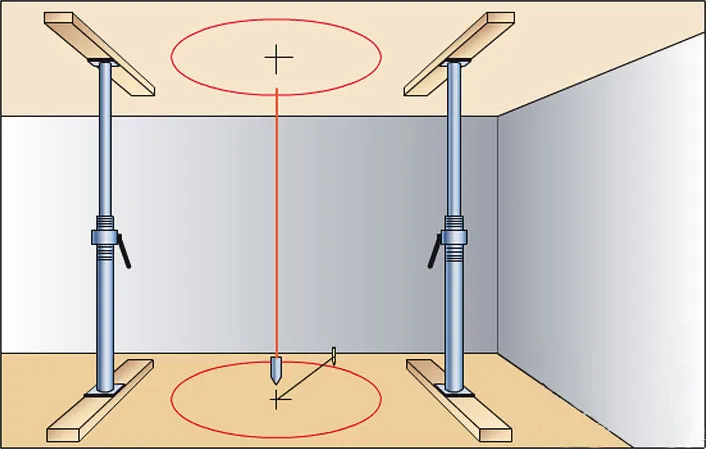

Разметка проема проводится параллельно к полу.

Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

Проектирование винтовой лестницы в компьютерной программе.

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

  1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).

Расчет винтовой лестницы калькулятор

Окружность винтовой лестницы.

  • На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.Расчет ступеней винтовой лестницы.
  • Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605_17=271 мм и высотой 3000_18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.Расчет винтовой лестницы калькулятор

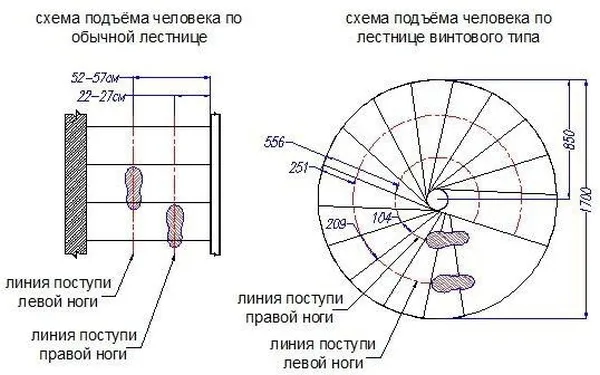

    Учет человеческого шага при расчете ступеней.

  • Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  • Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.Расчет винтовой лестницы калькулятор

    Расчет глубины проступи винтовой лестницы.

  • Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 мм.
  • Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.Верхняя площадка винтовой лестницы.
  • Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.Расчет винтовой лестницы калькулятор

    Размеры проема винтовой лестницы.

  • В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

Плюсы винтовых конструкций на второй этаж

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

  • Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.

Расчет винтовой лестницы калькулятор

Такая лестница займет минимум места в Вашем доме.

  • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.

Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты
Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению.

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга
На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

  • Ширина проема 200 см;
  • Высота этажа 250 см;
  • Угол закручивания 2700.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

  • Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
  • Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

  • Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 2700. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 1800), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

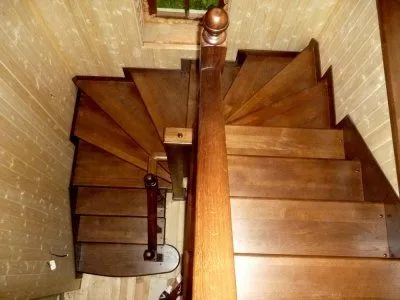

Вместо площадки использованы забежные ступени
Вместо площадки использованы забежные ступени

  • Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

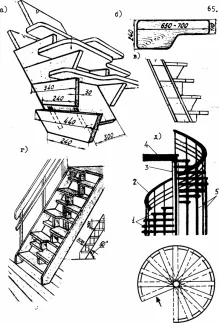

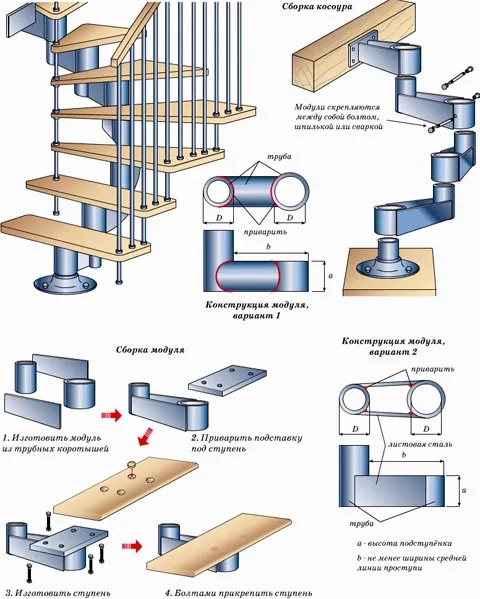

Чертеж деталей и конструкции в сборе
Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Перед тем как рассчитать винтовую лестницу, вспоминаем формулу определения ширины проступи для обычной прямой конструкции: 2h + b = 60-64 см, где:

  • h – уже известная нам высота ступени;
  • b – её ширина.

Подставляем полученные данные в формулу: 2 х 16,7 + 20,2 = 53,6 см. Видим, что в рекомендованные значения мы не попадаем. Значит, нужно увеличить либо высоту шага, либо длину линии движения. Но проще уменьшить количество ступенек, например, до 12 (плюс один подъем на верхнюю площадку = 13).

Снова производим расчет:

  • Высота шага 250 : 13 = 19,2 см;
  • Ширина проступи 283 : 12 = 23,6 см;
  • 2 х 19,2 + 23,6 = 62 см.

Теперь все в порядке: все значения соответствуют нормативным, что очень важно. Цена вопроса – ваша безопасность и удобство передвижения.

Обратите внимание. Данные итоговых расчетов округлены, их нужно привести в соответствие с действительными, как было описано выше.

Определение формы ступеней

Мы определили ширину проступи только по линии движения. Но она имеет не прямоугольную форму, поэтому нам нужны размеры самой узкой и самой широкой её части.

Ширина узкой части зависит от диаметра опорной стойки, на которую ступени нанизываются и фиксируются в заданном положении. То есть, в этом месте проступь будет иметь отверстие. Для обеспечения нужной прочности её ширина должна быть увеличена на два диаметра отверстия.

Т.е. если диаметр опорной стойки равен 5 см, то ширина узкой части – минимум 15 см.

По внешнему краю ширина проступи вычисляется просто: длина окружности делится на количество ступенек: 424 : 12 = 35,3 см.

Зная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертеж

Размеры винтовой лестницы на второй этаж дома

Чтобы понять, как рассчитать винтовую лестницу, необходимо разобраться, какие размеры и параметры важны для проектирования. Итак:

  • Н – высота лестницы — это сумма расстояния до потолка и толщины перекрытия;
  • Н1 – расстояние между витками;
  • h – высота ступени;
  • h1 – глубина ступени или проступь;
  • R – внешний радиус;
  • R1 – радиус основной линии подъема;
  • r – радиус внутренней опоры.

Учитывая то, что безопасность конструкции стоит на первом месте и следуя требованиям ГОСТ, СНиП и прочим нормам, надо обязательно брать во внимание ограничения на параметры и размеры ступеней:

  1. расстояние между витками Н1 должно быть не меньше, чем рост человека, иначе, вы будете биться головой об ступеньку над вами. Рекомендуемое значение – не менее 2 м;
  2. надо помнить, что движение осуществляется в основном по линии подъема, отстоящей от внешнего края ступени, примерно, на треть ее радиуса. В этом месте глубина проступи должна быть самой удобной – от 20 до 30 см;
  3. ширина ступени возле центральной опоры не должна быть меньше 10 см;
  4. из соображений безопасности диаметр винтовой лестницы должен быть либо не менее трех метров, либо установка перил обязательна. Высота поручня составляет 90 — 100 см.
  5. для экономии пространства, зачастую, подступенки не используются, но при этом расстояние между ступенями должно находиться в границах безопасных норм, то есть, от 12 до 22 см.

Как рассчитать винтовую лестницу — расчет лестничного марша

Конструкция винтовой лестницы требует тщательного проектирования. Только при условии правильности вычислений изделие будет безопасно, удобно и привлекательно внешне. Для удобство можно составить схему с размерами и по ней проводить расчет лестницы для дома.

Сначала необходимо определить площадь участка, на котором будет находиться изделие, так как от этого зависят минимальные размеры и расчет поворотной лестницы в целом. Далее измерьте расстояние между полом первого и второго этажа, а также толщину перекрытия, то есть, высоту лестницы. Определитесь, где у вас будет вход, а где выход – от этого будет зависеть угол, на который закручивается лестничный марш.

Когда все предварительные измерения сделаны, необходимо определить количество ступеней. Предположим, что нам надо провести расчет винтовой лестницы, радиус которой 1 м, высота 3 м и угол закручивания 360° (вход на лестницу расположен строго под выходом).

R = 1000 мм, H = 3000 мм,  ω = 360°;

Для этого мы находим длину марша (L) по основной линии подъема. Она будет равна 2πR1, при этом R1 = 2/3 R, так как эта линия отступает от внешнего края лестницы, примерно, на треть радиуса. Подставив в формулу наши значения:

L = 2πR1 = 4/3πR = 4/3 * 3,14 * 1000 = 4190 мм (все расчеты проводятся в миллиметрах).

Получается, что длина окружности (L) равна 4,19 м. Теперь делим полученное число на глубину проступи (h1), например, 25 см.

n = L / h1 = 4190 / 250 = 16,796

Округлив ответ, выходит, что у нас должно быть 17 ступеней. Учитывая то, что последняя совпадает с полом второго этажа, уменьшаем общее количество ступенек на единицу. То есть, на о один виток нам надо 16 ступеней.

Зная количество ступеней, можно рассчитать их глубину у внешнего и внутреннего края, разделив соответственно длину внешней и внутренней окружности на полученное число.

Мы возьмем глубину проступи у центральной опоры за 10 см (минимальное значение), а внешнюю рассчитаем по формуле:

h1внеш = Lв /  n, где

Lв = 2πR = 2 * 3,14 * 1000 = 6280 мм подставляем в начальную формулу

h1внеш = 7536 / 17 = 0,369 м = 369 мм — глубина проступи у внешнего края (показано на фото).

Устройство винтовой лестницы

Высота подступени определяется делением общей высоты лестницы (H) на количество ступенек:

h = H / n = 3000 / 17 = 176 мм

Можно немного подкорректировать размеры ступеней, соблюдая при этом эталонную формулу — 2h + h1 = 60..65 см — сумма глубины и удвоенной высоты ступени должна равняться, примерно, 60 – 65 см. Давайте попробуем увеличить высоту подступенка до 19 см и проверить по стандартам:

2 * 190 + 250 = 630 мм — удовлетворительно

Поскольку подступенки, как правило, не используются в конструкциях данной формы, то можно немного увеличить расстояние между ступенями и за счет этого внести небольшие коррективы в размеры лестницы.

Чтобы лучше усвоить материал посмотрите видео о том, как рассчитать лестницу:

Расчет площадки лестницы и высоты лестничного прохода

Особое внимание надо уделить расчету площадки на втором этаже. В случае разворота марша на 360°, начало находится непосредственно под этой площадкой (выходом). При подъеме на каждую ступеньку расстояние до нее уменьшается на высоту ступени, то есть на 19 см (в нашем случае). Преодолев 4 ступеньки, потеря высоты составит около 76 см. С учетом толщины перекрытия (hп) остается в запасе еще около 2 метров. То есть ширина лестничной площадки вполне может равняться ширине 4 ступеней, но не более. Ведь если увеличить до пяти ступеней, тогда расстояние до перекрытия будет менее 2 метров. В таком случае высокий человек будет цепляться головой, что неприемлемо.

Н1 = H — 4h — hп = 300 – 76 – 20 = 204 см — удовлетворительно

Н1 = H — 5h — hп = 300 – 95 – 20 = 185 см — не подходит

Как рассчитать лестницу

Проектирование винтовой лестницы — схемы и чертежи

Проектирование винтовых лестниц можно делать и через специальные программы. Такой способ более трудоемкий и не каждый захочет разбираться, моделировать самостоятельно.

Компьютерный расчет лестницы, как правило, нужен для крупного строительства и совсем не обязателен при сооружении самодельной конструкции. На видео объяснятся как сделать 3d модель лестницы.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

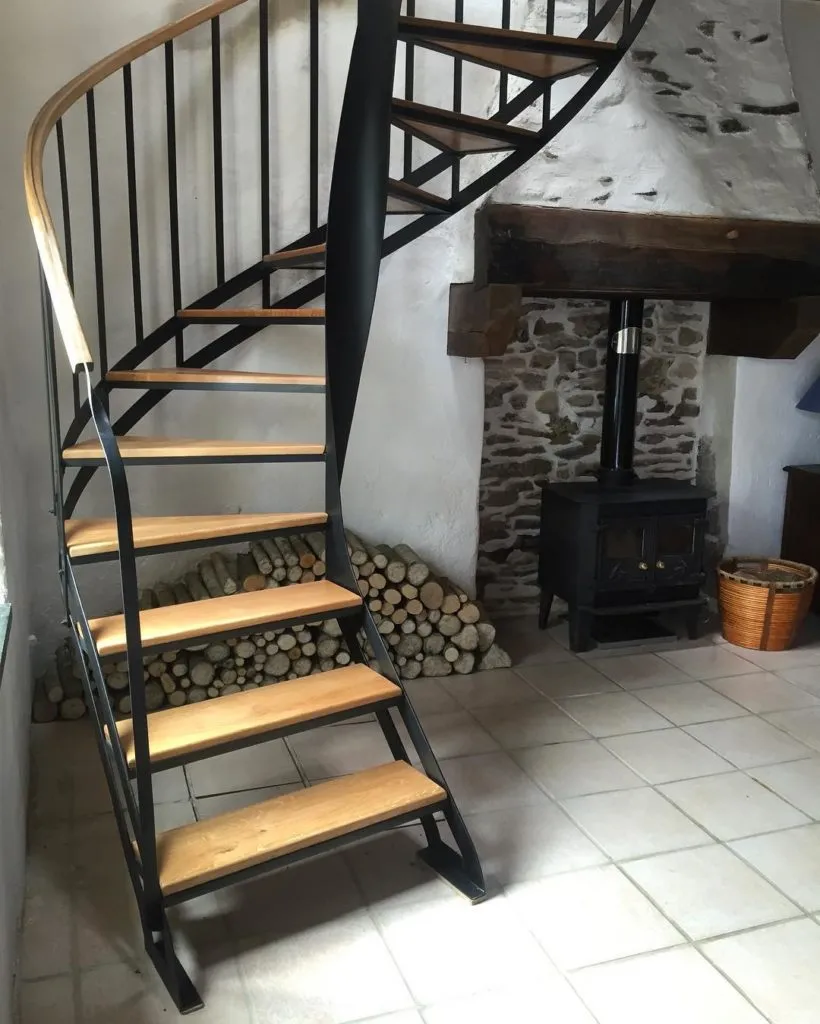

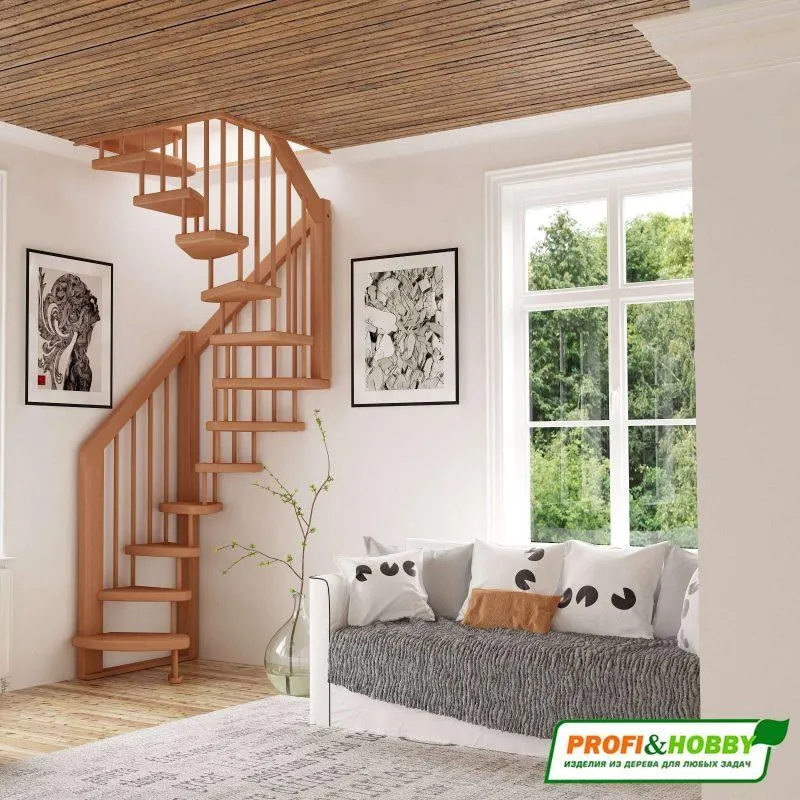

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

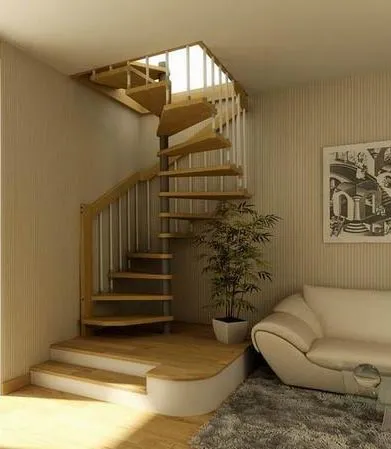

винтовая лестница

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

винтовая лестница
винтовая лестница

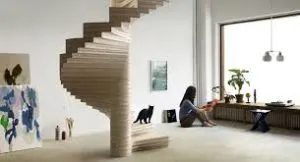

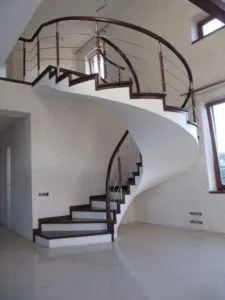

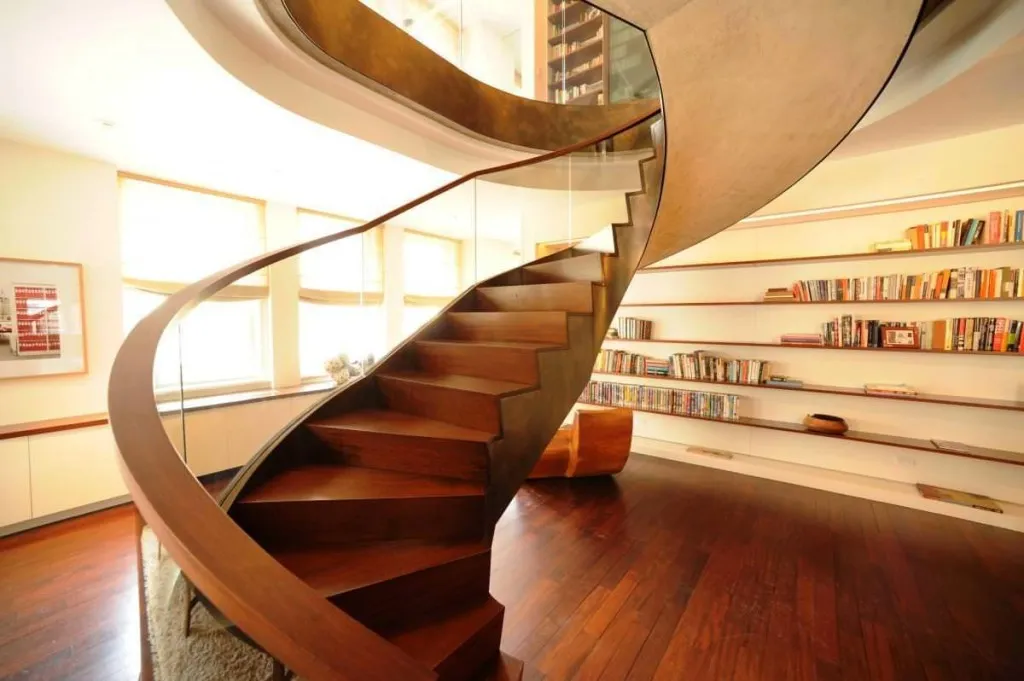

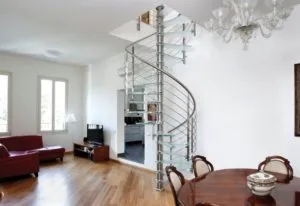

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

винтовая лестница
винтовая лестница

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

уличная винтовая лестница

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

винтовая лестница

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

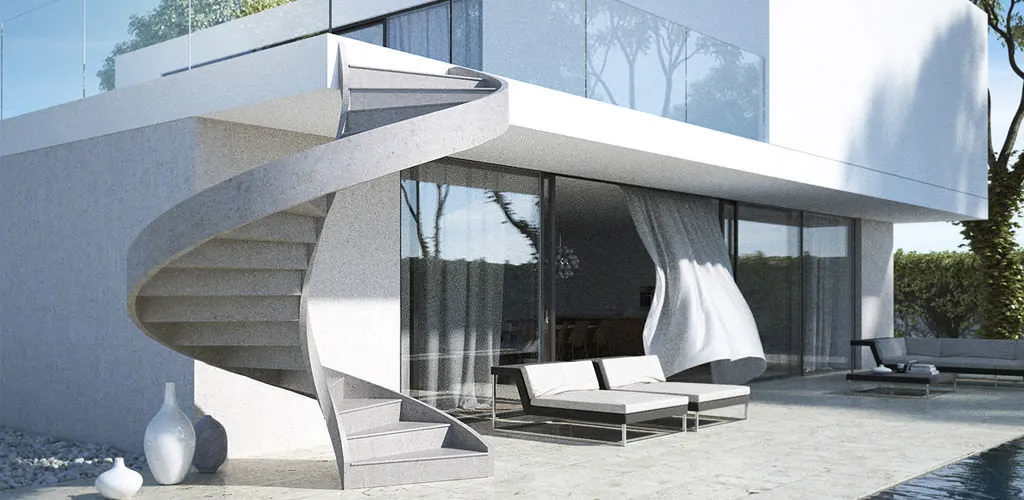

бетонная винтовая лестница

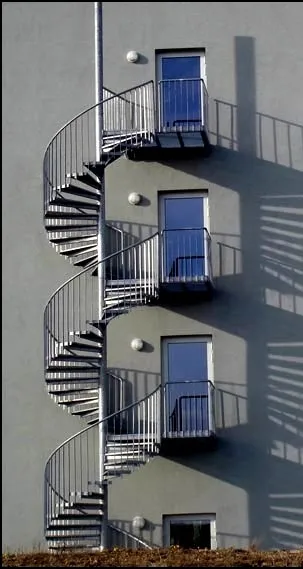

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

металлическая винтовая лестница

Также оба материала широко применяются и для внутреннего размещения.

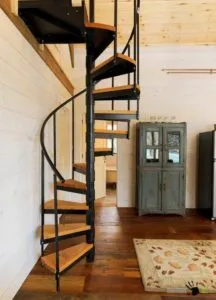

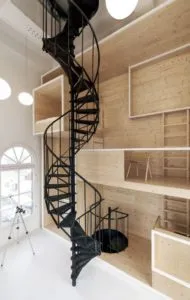

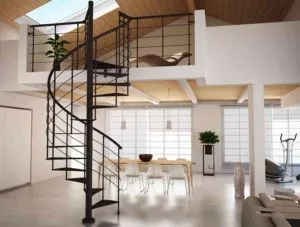

внутренняя металлическая винтовая лестница
внутренняя бетонная винтовая лестница

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

  • косуор;

винтовая лестница на косоуре

  • тетива;

винтовая лестница на тетиве

  • на больцах;

винтовая лестница на больцах

  • консольная.

консольная винтовая лестница

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

минимальный диаметр винтовой лестницы
минимальный диаметр винтовой лестницы

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

чертеж винтовой лестницы

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

чертеж ступени винтовой лестницы

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

сборка винтовой лестницы

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

3D чертеж винтовой лестницы

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Винтовые лестницы — основные виды

В частных домах чаще всего можно увидеть такие винтовые лестницы:

  1. Поворотные или прямые маршевые лестницы.
  2. Модульные и сборные лестничные конструкции.
  3. Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.
  4. Винтовые лестницы-трансформеры.
  5. Переносные лестничные конструкции.
  6. Лестницы внутри помещения, так и снаружи.
  7. Конструкции, отдельно стоящие или прикрепленные к стене.
  8. Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.
  9. Винтовые лестницы с перилами или без них.
    винтовая лестница перила
    Пример чертежа винтовой лестницы с перилами

А также по своему прямому назначению все винтовые лестницы можно разделить:

  • Входные;
  • Межэтажные;
  • Для подсобных или подвальных помещений;
  • Мансардные.

Также лестничные конструкции различаются между собой по следующим признакам:

  • Материал, используемый при изготовлении лестницы;
  • Форма и размеры изделия;
  • Место установки;
  • Стиль оформления и эстетические качества конструкции.

Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

  1. Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.
    конструкция винтовая лестница
    Различные варианты конструкции винтовой лестницы
  2. Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.
  3. Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.
  4. Месторасположение лестницы. Ее можно установить у стены или по центру дома.
  5. Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

К недостаткам таких лестниц относятся:

  1. Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.
    винтовая лестница
    Внешний вид собранной винтовой лестницы
  2. Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы, а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Виды материалов для изготовления винтовых конструкций

Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

деревянная винтовая лестница
Вариант дизайна и конструкции деревянной винтовой лестницы

Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

  • Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;
  • Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;
  • Металлические кованые сооружения;
  • Комбинированные конструкции. Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.
    комбинированная винтовая лестница
    Пример комбинированной лестницы из дерева и металла

Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

Чертежи и расчеты — их разработка

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

винтовая лестница чертеж
Чертеж с размерами винтовой лестницы

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

  1. Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
  2. Расчет количества и расположения ступенек.
    винтовая лестница центральная стойка
    Схема устройства винтовой лестницы с центральной стойкойЗачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.
  3. Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.
  4. Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Нормативная документация — ее основные требования

Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

В документах прописаны следующие параметры:

  • Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
  • Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
  • Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
  • Размеры пролетов лестницы.

размер винтовая лестница
таблица различных размеров винтовых лестниц

Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции.

Прежде чем нарисовать макет, нужно продумать:

  • Особенности ступеней;
  • Ширину проступи;
  • Размеры проема.

Перед началом возведения винтовой лестницы следует составить ее чертеж на бумаге, указав размеры всех элементов

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

  • Внешний диаметр;
  • Градус разворота;
  • Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Как сделать расчет винтовой лестницы онлайн

Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

В интернете есть специальные программы, с помощью которых можно выполнить расчет винтовой лестницы

В частности это такие программы как:

  • Онлайн-калькулятор;
  • 3D конструктор;
  • Autocad.

Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

Если проводится расчет в Автокаде, то стоит помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Среди преимуществ винтовой лестницы следует отметить компактность и отличные эстетические качества

Она отлично подойдет в качестве лестницы на:

  • Второй этаж;
  • Мансарду;
  • Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Определяем размеры винтовой лестницы (видео)

Винтовая лестница имеет просто превосходную конструкцию и оригинальный вид, поэтому она с легкостью может стать украшением совершенно любого интерьера дома, независимо от его стилистических особенностей.

Подробно: чертежи винтовых лестниц (фото примеров)

detal53

htmlconvd-LPVTRohtml24c879e
htmlconvd-LPVTRohtmlm18baee72


Этапы установки винтовой лестницы своими руками

После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:

  1. Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.сборка винтовой лестницы
    Процесс сборки модульной винтовой лестницы
  2. Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.
  3. Проверка вертикальности расположения крепления опоры с помощью строительного уровня.
  4. Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.
  5. Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы. крепление винтовой лестницы
  6. Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.
  7. Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.покраска винтовой лестницы
    Пример покраски и оформления винтовой лестницы из металла с деревянными ступенями

При монтаже винтовых изделий в основную конструкцию иногда добавляют детали из другого вида материала. К примеру, деревянные лестницы дополняют каменными или пластиковыми элементами. В стальных конструкциях хорошо смотрятся детали, выполненные из древесины. Это могут быть ступени или перила.


Чтобы сделать изогнутые перила, приходится долго вымачивать дерево, а затем просушивать его в специальных тисках. Выгоднее применить обычную имитацию дерева или использовать фанеру. Если внимательно выполнять все расчеты, делать все по разработанным чертежам, соблюдать правила монтажа и установки, то можно без проблем сделать винтовую лестницу своими руками. Если же эта работа кажется невыполнимой, то можно обратиться к специалистам.

Источники

  • https://stairs.mobi/stati/raschjot-vintovoj-lestnicy.html
  • https://DomZastroika.ru/lestnicy/kak-rasschitat-vintovuyu-lestnitsu.html
  • http://www.zhitov.ru/spiral_stairs/
  • https://lestnitsygid.ru/svoimi-rukami/raschet-vintovoy-lestnicy.html
  • https://perpendicular.pro/calc/raschet-vintovoj-lestnitsy-onlajn-kalkulyator
  • http://lestnica-mpl.ru/raschet-vintovoj-lestnitsy-kalkulyator.html
  • https://sdelai-lestnicu.ru/osobennosty/177-raschet-vintovoj-lestnicy
  • http://lestnitsy-perila.ru/vnutrennie/raschet-vintovoj-lestnicy-svoimi-rukami.html
  • https://gidlestnic.ru/dizajn-i-proektirovanie/chertezhi-vintovyh-lestnits
  • https://Proekt-sam.ru/lestnica/vintovaya-lestnitsa-chertezh.html
  • https://homeli.ru/remont-i-otdelka/lestnitsy/razmery-vintovoj-lestnitsy

Андрей

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как рассчитать лестницу по размерам?


Расчет лестницы по размерам может быть выполнен в несколько этапов.

  1. Определите высоту подъема. Это расстояние от пола до пола. Если вы строите лестницу между двумя этажами, то это расстояние между полами. Если вы знаете высоту потолка на каждом этаже, вы можете добавить это к высоте подъема для получения общей высоты лестницы.

  2. Выберите тип лестницы. Это может быть прямая лестница, лестница с поворотом на площадке, «шпилька», «гвоздь» и другие. Выбор типа зависит от планировки и пространства, доступного для установки лестницы.

  3. Измерьте ширину и длину места, где будет размещена лестница. Убедитесь, что лестница соответствует размеру помещения и не будет занимать слишком много места.

  4. Рассчитайте количество ступеней, которое необходимо для достижения высоты подъема. Чтобы найти это число, поделите высоту подъема на высоту ступени (обычно это примерно 15 см). Затем округлите это число до ближайшего целого числа.

  5. Рассчитайте ширину ступеней. Обычно это составляет примерно 30-35 см. Убедитесь, что ширина ступеней будет одинаковой на всей лестнице.

  6. Рассчитайте глубину ступеней. Это расстояние от переднего края ступени до стены. Обычно это примерно 25-30 см.

  7. Рассчитайте высоту подъема каждой ступени. Для этого разделите высоту подъема на количество ступеней.

  8. Рассчитайте ширину и высоту марша. Это будет определяться типом лестницы, который вы выбрали.

  9. Добавьте поручни. Поручни должны быть установлены по обе стороны лестницы на высоте 85-90 см от пола.

  10. Определите необходимые материалы для строительства лестницы и рассчитайте их стоимость.

Обратите внимание, что расчет лестницы по размерам может быть сложным и может потребовать опыта и знаний в области строительства. Если у вас нет достаточного опыта, лучше всего обратиться за помощью к опытному стро

Когда у вас уже есть размеры лестницы, вы можете рассчитать количество материала, необходимого для ее постройки. Например, вы можете использовать следующие формулы для расчета количества досок или ступеней, необходимых для постройки лестницы:

  • Для ступеней: количество ступеней = высота лестницы / высота одной ступени.
  • Для досок: количество досок = количество ступеней * глубина ступени.

Вы также должны учитывать площадь площадки и перил, если они будут использоваться. Кроме того, при выборе материалов убедитесь, что они соответствуют местным нормам и требованиям строительных норм, и что они безопасны и устойчивы.

Если вы не имеете опыта в строительстве, лучше всего обратиться к профессиональному строителю или инженеру, чтобы помочь вам спроектировать и построить лестницу в соответствии с местными нормами и требованиями.

Видео. Расчет винтовой лестницы на второй этаж, урок №4

Добавить комментарий
