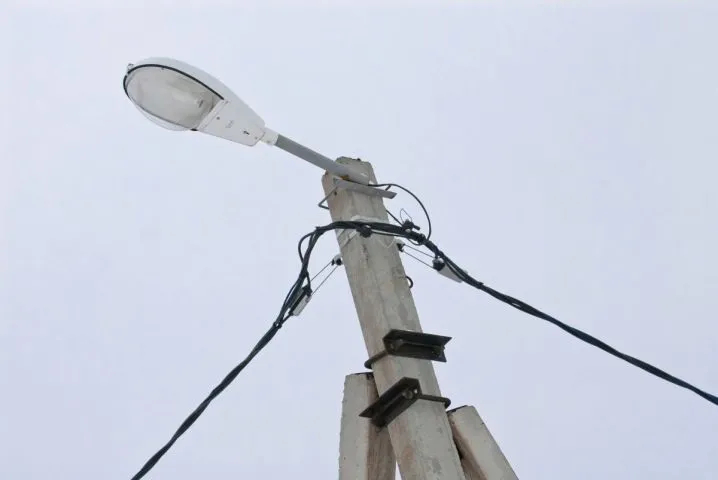

Ежедневно мы можем наблюдать, как фонари освещения на городских улицах автоматически включаются в определенное время. В настоящее время фотосенсоры, управляющие этим процессом, доступны не только специалистам по коммунальному обслуживанию, но и обычным гражданам, что позволяет существенно экономить электроэнергию и не тратить время на ручное управление освещением в определенной области. Если интересует, можно изучить схему подключения датчика света.

Необходимо сказать, что сделать осветительный механизм благодаря фотореле не проблема – достаточно понимать схему подключения датчика света и правила работы с рассматриваемой техникой.

Устройство и принцип работы

Следует сказать, что фотореле для уличного освещения похоже на некий датчик освещенности, что работает благодаря оснащенности специальным фотоэлементом. С использованием именно этой составляющей датчик может оценить осветительный уровень открытого пространства, и при совпадении ряда характеристик осуществляет активацию света в механизме освещения уличного исполнения.

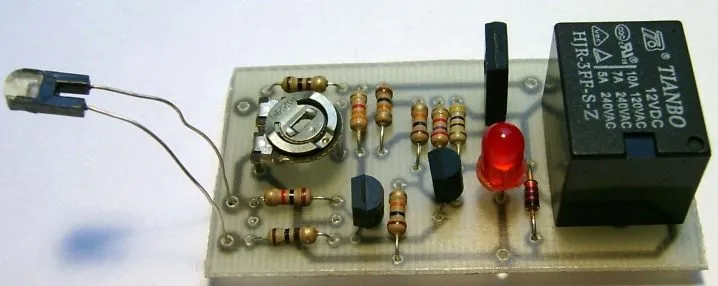

План фотореле не слишком труден и может уместиться в корпус малых размеров, откуда уходят 3 проводника. Они необходимы для подключения гаджета к обычной электросети. Часто они применяются и для активации такой техники в зависимости от необходимого осветительного уровня в настройках. Такой датчик обычно используется для управления наружным вариантом освещения.

Сегодня довольно распространены на рынке модели, которые оснащены специальным регулятором. Его задача – управление работой устройства, а также максимально точная настройка оборудования. Благодаря наличию такой опции, можно добиться точной работы подобного решения в различных ситуациях.

Если регулятор поставить в режим «– », то освещение будет активироваться лишь ночью, а если в режим «+», то уже во время сумерек. Но большинство производителей рекомендует выбирать нечто среднее между режимами, чтобы стабильность работы оборудования такого типа была максимальной.

Отдельно следует заметить, что максимально эффективное управление датчиком невозможно без понимания некоторых параметров:

  • диапазон световой чувствительности – от 5 до 50 люкс;
  • мощность – 1-3 киловатта;
  • максимальная энергонагрузка – 10 ампер.

Кроме того, следует знать, что существует еще несколько категорий фотореле. Их отличие будет в расположении фотоэлемента. По этому критерию они бывают:

  • с выносным фотоэлементом;
  • со встроенным.

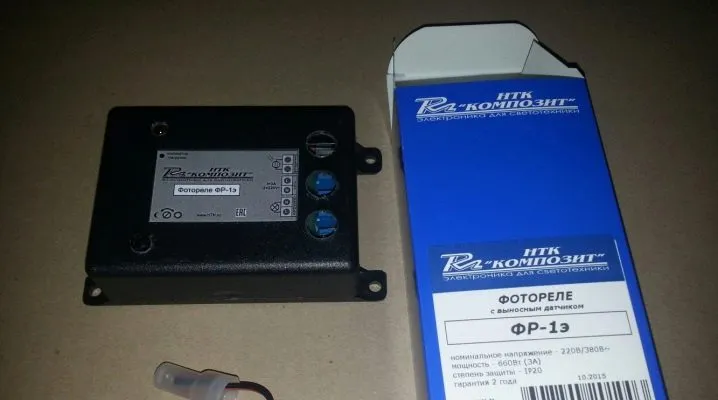

Если говорить о решениях первого типа, то тут конструкция устройства будет состоять из 2 элементов: фотоэлемента, расположенного на открытом воздухе, и выключателя, который следует подсоединить отдельно. Вариант с фотоэлементом встроенного типа получает реле времени и регулятор. Тогда подключение устройства будет осуществляться по простой электросхеме для фотореле.

Упомянутое решение обычно используется в различных сложных осветительных механизмах. Тут будет необходима щитовая схема подключения.

Для любой отдельной модели будет нужна своя схема фотореле, что следует принимать в расчет при дальнейшем приборном подключении.

Еще одним решением подключения будет вариант при помощи таймера. Тогда можно просто поставить датчик на включение либо отключение регулятора. По этой причине активация света будет осуществляться через определенное время, что позволит существенно снизить расходы на электрическую энергию.

Теперь немного скажем о принципе использования подобной системы. Датчик в данном варианте будет работать через специальный фотографический элемент, который можно быть разного типа:

  • диод;
  • тиристор;
  • резистор;
  • транзистор;
  • симистор.

Каждый из упомянутых типов по-разному реагирует на наличие света:

  • диод будет во время облучения потоком света выбрасывать специальный импульс, что имеет прямо пропорциональное значение осветительной интенсивности;
  • тиристор при светооблучении будет осуществлять взаимодействие с током постоянного типа;
  • резистор меняет величину собственного сопротивления, что станет причиной отключения либо включения света;
  • транзистор проводит регулировку при облучении электросигнала светом;
  • симисторное решение активирует или деактивирует свет при работе с «+» или «–» составляющей.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

  • уличный либо внутренний вариант применения;
  • внешний либо встроенный фотоэлемент;
  • с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

  1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
  2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
  3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
  4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
  5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
  6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Схема подключения

Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.

Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.

Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.

Если необходимо подключение фотореле с 2 выводами, то фазный ввод замыкается на необходимой клемме на корпусе.

Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.

Особенности настройки

Когда установка и последующее подключение были завершены, следует перейти к тому, чтобы настроить, отрегулировать и проверить работу системы. Все несложно по причине того, что в комплекте есть специальный пакет черного цвета, необходимый, чтобы имитировать ночь. А день имитировать необходимости нет, ведь он есть и так.

На корпусе датчика освещения можно увидеть спецрегулятор, что обычно обозначается аббревиатурой LUX – он необходим для подбора осветительной интенсивности, которая станет причиной активации реле. Если же есть желание сэкономить немного электрической энергии, то следует поставить ручку регулятора поворота на минимум. Тогда сигнал об активации будет подаваться лишь тогда, когда на улице максимально темно.

Как правило, регулятор располагается у клемм винтового типа, чуть выше слева. Последнее, что останется сделать для подключения фотореле, – прикрепить крышку защитного типа и активировать электроэнергию на щитке. Когда это будет сделано, можно начинать тестировать устройство.

О том, как подключить и настроить фотореле, смотрите далее.

Как проверить исправность датчика температуры теплого пола?


Для проверки исправности датчика температуры теплого пола можно выполнить следующие шаги:

  1. Отключите питание системы теплого пола и извлеките датчик из его места установки.
  2. Подключите мультиметр к датчику и проверьте его сопротивление. Обычно сопротивление датчика должно составлять около 10 кОм при комнатной температуре. Если сопротивление датчика находится в диапазоне между 8 и 12 кОм, то он, скорее всего, исправен.
  3. Если сопротивление датчика сильно отличается от нормы, то может потребоваться замена датчика.
  4. Если сопротивление датчика находится в норме, то можно проверить целостность кабеля, подключенного к датчику. Для этого необходимо проверить сопротивление кабеля с помощью мультиметра. Если кабель неисправен, то его нужно заменить.
  5. Если датчик и кабель исправны, то проблема может быть в термостате или в системе управления теплым полом. Термостат следует проверить на наличие сигналов, приходящих на выходы управления. Если выходы термостата исправны, то неисправность может быть связана с контроллером системы теплого пола или с неправильными настройками параметров.

Если после выполнения этих шагов не удается установить причину неисправности датчика температуры теплого пола, то рекомендуется обратиться за помощью к специалисту.
