В настоящее время многие семьи стремятся приобрести доступные загородные дома, а некоторые из них удачно получают такое преимущество как наследство. К сожалению, старые дома не всегда имеют необходимые коммуникации. Важной задачей может стать проектирование систем водоснабжения для таких объектов.

В процессе проектирования выполняется гидравлический расчёт как горячего, так и холодного водопровода. Также выполняется расчёт диаметров кольцевого водопровода, рассчитываются потери напора, а также определяется необходимый расход воды на случай пожара.

проект водоснабжения частного домаСхема водоснабжения частного дома

Качество проекта сильно влияет на формирование условий последующий эксплуатации, качество работы и срок службы системы водоснабжения. Каждый элемент системы нужно тщательно подобрать, чтобы не возникла перегрузка её отдельных узлов. Очень важно доверить разработку проекта профессионалу, у которого за спиной есть опыт работы в этой сфере.

Вернуться к оглавлению

Содержание материала

Нормативы и правила при проектировании инженерных сетей

Очень часто владельцы сельских домов считают статью расходов на проектирование абсолютно необязательной.  Но такая экономия  может обернуться ещё большими финансовыми тратами, да ещё и потерей времени.

Все ошибки, допущенные при самостоятельном проектировании, проявятся уже на стадии выполнения монтажа. Одной из неприятных проблем может стать перерасход труб.  И  это – в лучшем случае. А в худшем – семья получит нестабильно работающую систему, которая в самый неподходящий момент не вынесет нагрузки и создаст «маленький Армагеддон»  в виде большого потопа.

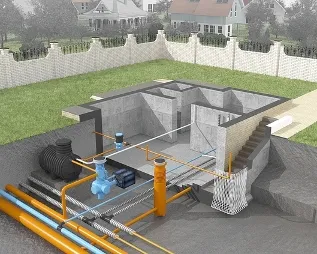

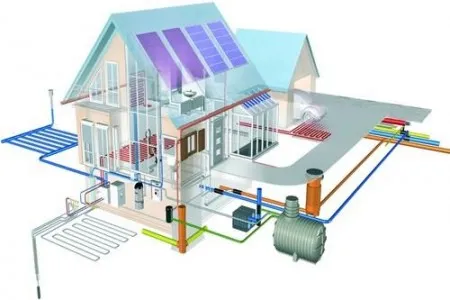

инженерные сети в домеПример устройства и прокладки правильных инженерных коммуникаций в загородном доме

Проектирование коммуникационных систем, как и  любого другого строения, является достаточно ответственной и сложной  работой. Тем более, если с этой задачей приходится сталкиваться человеку без определенных навыков.

Совет. Чтобы проект водоснабжения и канализации был грамотным и  гарантировал качественную и долгую работу всей системы, следует при его создании руководствоваться определенной документацией, где изложены основные нормы  и требования к строительству данных систем.

Когда выбирается оптимальный вариант прокладки водопровода, рекомендуется руководствоваться некоторыми факторами:

  • свойствами материалов, которые будут эксплуатироваться;
  • возможностью удобного сервиса;
  • компактностью элементов;
  • затратами на комплектующие и на монтаж (такие затраты зависят от протяженности линий и от количества соединений).

система водоотведения дома

Вернуться к оглавлению

Схема водоснабжения частного дома

Водоснабжение загородных частных домов состоит из нескольких элементов. Прежде всего, это источник воды. А также:

  • насос для подачи воды из источника к потребителю;
  • гидроаккумулятор, который создаёт определённое давления в системе;
  • система очистных фильтров;
  • установка водогрейного оборудования;
  • коллекторная система.

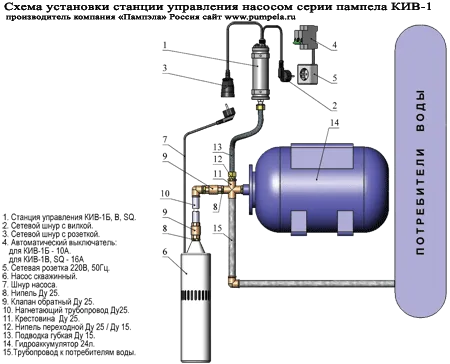

схема установки насоса для водоснабжения дома

Центральный водопровод или своя скважина?

Не секрет, что владельцы домов в провинциальных деревушках очень часто сталкиваются с проблемой отсутствия  централизованного водопровода. А в тех местах, где он существует, качество воды не всегда является удовлетворительным.

Выход один – бурение скважины.

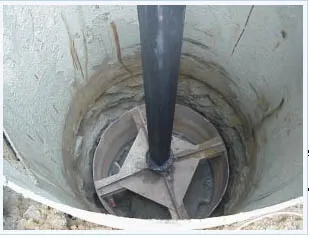

скважина для водыСкважина для воды

Если скважину приходится  бурить в уже построенном здании, то следует предусмотреть все возможные нюансы по её эксплуатации. Лучше всего поместить скважину в техническом помещении, свободном от посторонних предметов. Ведь данное инженерное сооружение будет требовать периодического сервиса. Оно занимает достаточно много места и нуждается в хорошей защите от неблагоприятных атмосферных явлений.

Услугу бурения скважин в наше время предоставляют множество  фирм, а оборудование для забора воды и подачи её в дом без проблем можно приобрести и самостоятельно. При этом нужно учитывать, что пробуренная  скважина не есть магистральный водовод, и она не подаст воду в автоматическом режиме с нужным давлением. Требуется не только добраться до водоёма, но ещё спроектировать и создать эффективную систему водоснабжения.

Условно проектирование наружного водоснабжения можно поделить на несколько блоков:

  1. Проект сооружения, которое будет осуществлять водозабор из возможного источника.
  2. Проект наружного водопровода.

Система водозабора

Современную систему водозабора устраивают следующим образом: насос с достаточной мощностью погружают в скважину. Но сначала над скважиной сооружают специальный подъёмник, который возьмёт на себя большую часть тяжести от насоса и вспомогательных его частей.

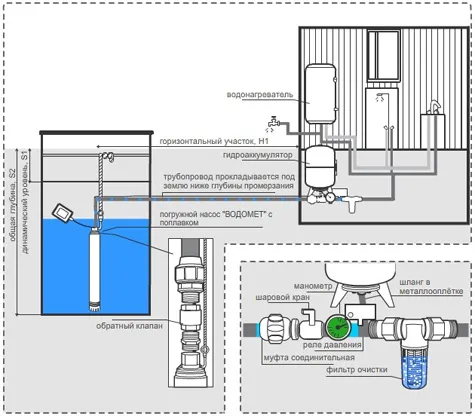

схема водозабора воды из скважиныСхема и система водозабора воды из скважины в дом

Электрический кабель от насоса крепят к шлангу и нежёстко фиксируют через промежутки в 1,5метра. Также для устройства данного оборудования можно использовать и более сложные системы. Например, синхронизированные между собой  два барабана, один из которых обеспечит передвижение грузового троса, а на другом будут размещены водяной шланг и кабель (нельзя использовать шланг для погружения насоса, а тем более электрический кабель).

Наружный водопровод

Наружный водопровод – это некий  комплекс самотечных и напорных сетей, которые служат для забора воды, её очистки до нормативного показателя и подачи  в дом.

Естественно, что из скважины в дом вода будет поступать по водопроводным трубам и для того, чтобы она в зимний период не успела замерзнуть, предусматривают укладку трубопровода в траншеях, вырытых на определённой глубине. Либо трубопровод хорошо утепляют.

Подаваемая жидкость должна поступать к пользователю под определённым напором. То есть с такой силой, которую можно будет  регулировать при закрывании или открывании вентилей крана. Самым оптимальным вариантом будет сила напора 3-6 бар. Именно на него рассчитаны стандартные санитарно-технические приборы и запорная арматура.

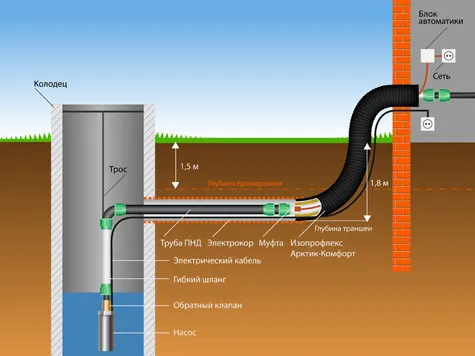

схема проведения наружного водопроводаСхема проведения наружного водопровода в дом

При правильном проектировании и качественном монтаже всех элементов водопровода, напор воды в системе будет в постоянном стабильном состоянии.

Вернуться к оглавлению

Проект водопроводных сетей

Проектирование сетей водоснабжения и канализации предусматривает производство гидравлических вычислений, определение спецификации оборудования и материалов, ведение специальных ведомостей об применяемых материалах, расчёт водопотребления, вычисление настроек балансировочной арматуры, а также составление поэтапных указаний по выполнению монтажа всей системы.

Процесс проектирования сопровождается принятием множества технических и творческих решений и включает в себя создание чертежей и документов:

  1. Пояснительная записка.  Здесь указывается тип коммуникации, а также перечисляются все используемые механизмы и описываются их теплотехнические характеристики.
  2. Общие данные водоводов.
  3. План размещения сантехнического оборудования по каждому этажу.
  4. Схемы прокладки магистралей и  расположение точек по их обслуживанию.
  5. Схема водопровода.
  6. Эскизные чертежи общего вида с  нетиповыми конструкциями.
  7. Изотермическая разводка коллекторов.

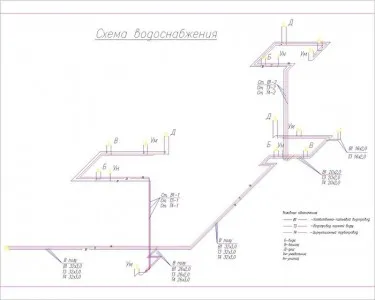

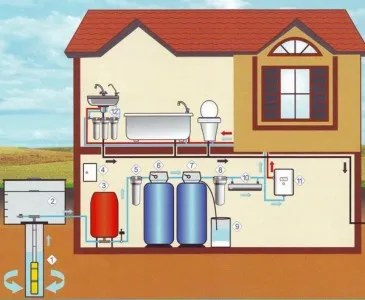

схема водоснабжения домаПример простой рабочей схемы водоснабжения дома

Нормативные документы

Проектирование водоснабжения и водоотведения необходимо выполнять с соблюдением соответствующих правил, норм, ГОСТов и методик. Среди них:

  1. СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий».
  2. СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения «.
  3. ГОСТ 21.601-79 «Водопровод и канализация».
  4. ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети».

В области проектирования систем водоотведения и водоснабжения основным нормативным документом является СНИП, именно он регламентирует все стороны строительства и проектирования. На его основе осуществляется расчёт баланса водоснабжения и водоотведения. Для этого нужно знать, каков будет объём потребления, то есть, сколько людей  будет проживать в доме, будет ли дополнительное оборудование, которое потребует подключения водопровода.

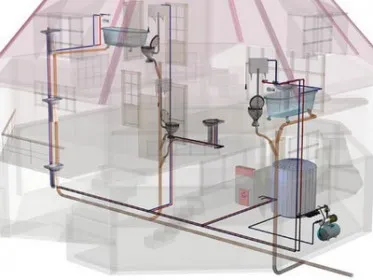

проект водоснабжения частного домаПример схемы подключения водопровода и проекта водоснабжения частного жилого дома

Схема выполнения монтажа водоснабжения

Существует несколько вариантов выполнения монтажа систем водоснабжения в частных домах. Самым популярным их них считается система с разводящим коллектором.  Данный вариант разводки позволит сделать напор жидкости по всей площади дома одинаковым.

Монтаж систем водоснабжения выполняется следующим образом: к одному коллектору подключают все отопительные и сантехнические приборы в отдельности.

Для автономного водоснабжения эта схема очень удобна, так как есть возможность отключить один из узлов, не затронув при этом сантехнику или отопительный прибор. А при подключении отопления перепад температур в разных комнатах будет не так  заметным. Менее заметными будут также и перепады давления при включении воды в разных местах одновременно.

Коллектор легко можно установить в любом удобном месте. При монтаже этой схемы используют металлопластиковые трубы или из сшитого полиэтилена.

Благодаря всем этим преимуществам, коллекторный вариант приобретает всё большую популярность, даже несмотря на большую затрату по материалу и монтажу.

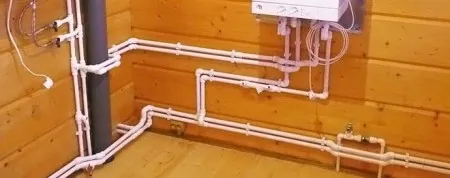

разводка водоснабжения в домеРазводка водоснабжения в доме с помощью небольшого коллектора

Проектирование и монтаж систем водоснабжения –  это один из сложных процессов, который выполняется в несколько этапов, он требует профессиональных знаний и навыков. Монтаж труб бывает двух видов: внутренний и наружный. Тип водоснабжения зависит от местоположения системы водоснабжения. Наружное водоснабжение используется для подключения к магистральным и местным источникам водоснабжения. Такой водопровод прокладывается в траншеях на глубине, которая не превышает уровень промерзания почвы. Для проведения водопровода в здание рабочие используют специальные углубления в фундаменте, которые уплотняются изоляционным материалом.

Внутренний монтаж нужно выполнять согласно проекту, обеспечивая нужную подводку трубопроводов ко всей системе.

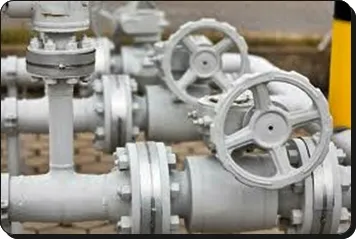

наружный водопровод

Работник, выполняющий монтаж труб, должен знать огромное количество нюансов работы с разными материалами: качество сборки водопровода, его крепление к различным поверхностям, установка и подключение сантехнического оборудования полностью зависят от его квалификации, опыта работы и знаний.

Вернуться к оглавлению

 Проектирование горячего водоснабжения

В процессе проектирования систем горячего водоснабжения рабочие определяют тип разводки труб, выбирают подходящий материал, из которого изготовлены трубы. Помимо этого обязательным является проведение разного вида расчётов и подбор подходящего оборудования для системы водоснабжения. Для горячей системы водоснабжения используют трубы из меди, полипропилена и металлопластика.

При проектировании подбираются бойлер, расширительный бак, загрузочный циркулярный насос. Проводится проектирование системы по очистке воды и водоподготовки. Данная система подготавливает поступающую воду перед её поступлением в систему горячего водоснабжения. Проект системы водоподготовки и очитки воды производится в соответствии с проектировочной документацией.

проектирование водоснабжения и водоотведенияТрубы для горячего водоснабжения дома подбираются из более прочных материалов

Вернуться к оглавлению

Система оборотного водоснабжения

Проектирование системы оборотного водоснабжения выполняется с учётом расположения здания, в частных домах она практически никогда не используется. Водоотведение нужно выполнить так, чтобы продукты, которые сбрасывают пользователи, не мешали другим коммуникациям и не нарушали эстетичность участка.

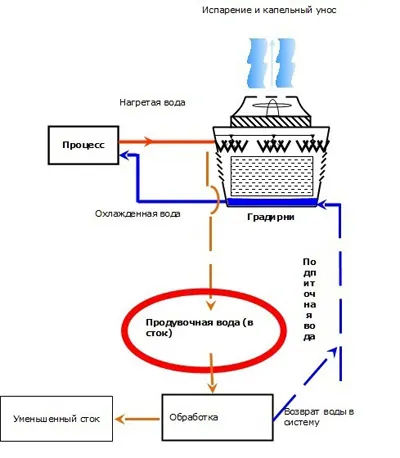

система оборотного водоснабженияСистема оборотного водоснабжения здания

На промышленных участках  часто используют проект оборотного водоснабжения. Вода, использованная один раз, проходит полную или небольшую очистку и может быть использована в сельском хозяйстве или снова в процессе производства. Такая схема работает на предприятиях, у которых большой расход воды. При этом значительно уменьшается потребление воды из внешней среды и вследствие этого сокращается потребность затрат на доставку воды. Данная система положительно влияет на экологию, так как вредные вещества не выходят в окружающую среду, а оседают в фильтрующих сооружениях.

Какие существуют системы водоснабжения?


Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

  1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

  2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

  3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

  4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

  5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
