Ремонт водяного насоса Малыш своими руками: обзор неисправностей и пошаговая инструкция

Насос Малыш, известный своей надежностью в обслуживании, доступной ценой и способностью перемещать воду на значительные расстояния, славится своей устойчивостью. При наличии обычных инструментов, которые можно найти в гараже, и некоторых технических навыков, можно выполнить ремонт насоса Малыш даже дома.

Но насос — это сложная техника и, случается, он выходит из строя.

При наличии стандартных инструментов из гаража и технических навыков отремонтировать насос Малыш можно в домашних условиях.

Основные причины выхода из строя

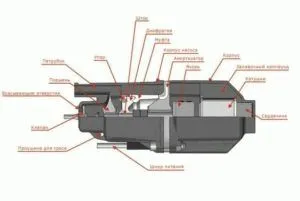

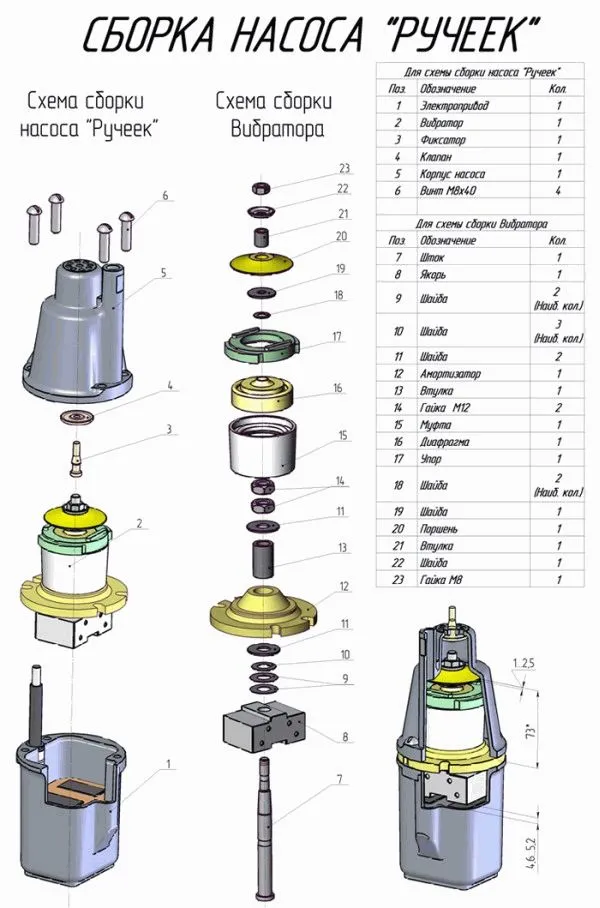

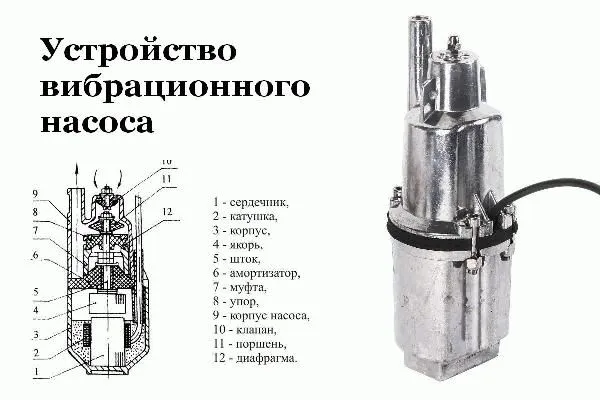

1. Устройство вибрационного насоса. (Для увеличения нажмите)
2. Работа «насухую» в течение 2-3 минут, вызовет перегрев статора. Погружной насос должен всегда быть в воде.

Также срок службы статора снижается после работы без воды, наблюдается и накопительный эффект, в будущем это выливается в замыкание витков и выходе из строя.

Внешне увидеть ослабленную резьбу на винтах обратного клапана и поршне насоса нельзя. Необходимо разбирать и проводить затяжку соединений периодически.

Частые неполадки

1.
2. Насос Малыш плохо перекачивает воду– проблема в неверно настроенном обратном клапане.
3. При включении насоса пробки в электросети отключаются экстренно (оплавился кабель) – причина в сгоревшей обмотке якоря. Требуется замена кабеля.
4. Насос работает, но вода не идет – вышел из строя обратный клапан или раскрутились резьбовые соединения штока. Если же оборвался шток, требуется только его замена.
5. Насос Малыш греется, его сильно трясёт – отслоение компаунда для гашения вибрации. Потребуется замена этого слоя.

Для разборки насоса Малыш нужно выкрутить все винты, которые соединяют между собой корпус. Рекомендуется нанести небольшие насечки на корпус, при последующей сборке это облегчит процесс.

При сборке насоса обратите внимание на положение прокладки и верхней части корпуса – они должны совпасть. Или же если сделали насечки, ориентируйтесь по ним.

Как отремонтировать

Практически все поломки получается устранять в домашних условиях.

Рассмотрим пошагово, как правильно начинать ремонт Малыша в механической части:

1. Шланг должен быть соединен герметично, не пропускать воду. Используйте надежные крепления.
2. Почистите обратный клапан от грязи.
3. Если есть вибрация, когда насос в скважине, но вода не поступает – проблема в механической части.
4. Если же мотор не стартует, проблема кроется в электрической части.
5. После разбора насоса, обратите внимание на клапан, если он неисправен – замените на новый или сделайте из резинки самостоятельно.
6. Когда в насосе слышен стук по корпусу, значит, электромагнит не закреплен. Сделайте болгаркой на магните и корпусе бороздку, глубина 1 мм. Залейте её герметиком и установите магнит.

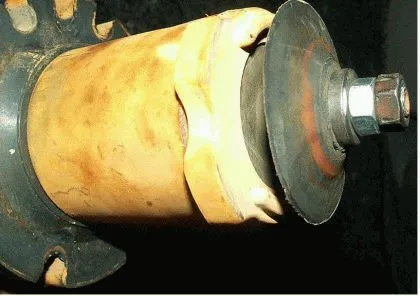

7. Люфт в поршне говорит о развальцовке шайб. Снимите старые шайбы в сердцевине, замените на новые. После чего хорошо затяните гайки корпуса.

Когда вышеописанные способы ни подошли, а визуально все детали целы, пора приступать к ремонту электрической части. Понадобится тестер, чтобы выявить обрыв или замыкание в термореле, кабеле и электромагните.

Статью об особенностях ремонта глубинных насосов читайте здесь.

Перемотка катушки

Если нужно перемотать катушку вибрационного насоса, приготовьте расходные материалы и инструменты:

• провод марка ПЭТВ;
• набор для замены эпоксидного компаунда (эпоксидная смола, пластификатор, отвердитель);
• электроплитка;
• намоточный станок (можно и вручную);
• паяльник;
• молоток.

Во время перемотки катушки понадобится расплавить эпоксидный компаунд. Он токсичен, поэтому работы проводите на улице или в гараже. Залитый электромагнит кладем на плитку, ждем пока эпоксидка нагреется до 165 градусов. Это будет видно по появившемуся токсичному дымку.

Аккуратно выбиваем электромагнит из корпуса об деревянный предмет, электромагнит при этом смотрит строго вниз. Когда магнит изменит свое положение, вынимаем его. Нагретый корпус очищаем от эпоксидной смолы, можно отверткой или щеткой по металлу.

Выбиваем электромагнит из катушки деревянным клином.

Катушки в тиски не зажимаем, держим только руками.

Когда магнит извлечён, размотайте катушку, счистив полностью эпоксидную смолу.

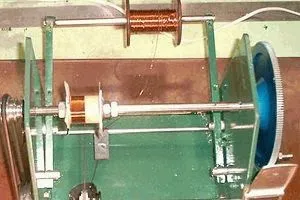

На намоточном станке полностью обмотайте катушку. Здесь можно обойтись без станка, но вручную дольше обматывать.

Концы проволоки спаяйте с основной частью, теперь электромагнитный сердечник монтируем в корпус катушки. Кабель электросети припаиваем к началу новой обмотки. Катушки допустимо «усадить» лёгким постукиванием по сердечнику.

Размешав эпоксидку с пластификатором, и добавив отвердитель, заливаем в вертикально закрепленный корпус устройства. Заливаем компаунд до верха электромагнита, ждем 10 минут и еще раз доливаем компаунд (заполнив все щели, он осядет). Через 24 часа собираем насос и проверяем его работоспособность.

Ремонт вибрационного погружного насоса Малыш своими руками

В статье подробно описано, как осуществить грамотный ремонт вибрационного погружного водяного насоса Малыш своими руками. Как отремонтировать механическую и электрическую части.

Источник: septik.guru

Как производить ремонт насосов Малыш с помощью подручных средств?

Среди всего разнообразия представленных на рынке вибрационных насосов именно «Малыш» пользуется наибольшей популярностью. Этот насос, обладающий оптимальным соотношением цены и качества, устроен вполне надежно, но всё же разнообразные проблемы с ним случаются достаточно часто.

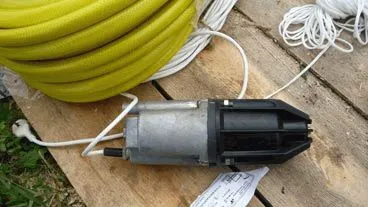

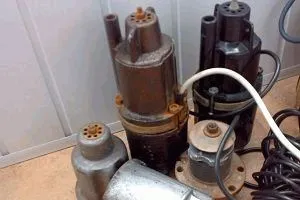

Популярные модели насосов Малыш

В данной статье мы рассмотрим типичные поломки, которые могут возникнуть в процессе эксплуатации погружного вибрационного насоса «Малыш», и ремонт, который необходим для их собственноручного устранения.

1 Главные слабости насосов «Малыш»

Продукция этого образца имеет свои особенности конструкции и устройства, что естественно сказывается и на их слабостях. Их нужно выделить в первую очередь.

«Малыш», да и любой другой вид вибрационного насоса, очень проблемно переносит работу «на сухую». Это обусловлено его конструкционными особенностями, а именно наличием статора, который крайне подвержен перегреву. Даже кратковременная холостая работа, продолжительностью несколько минут, может стать причиной поломки механизма.

К тому же, имеет место накопительный эффект – работа водяного насоса на воздухе вызывает постепенное накапливание повреждений в статоре, что очень сильно снижает ресурс его эксплуатации.

Со временем, износ статора достигнет критического показателя, и происходит короткое замыкание витков, вследствие чего насос будет непригодным к дальнейшей эксплуатации. Для того чтобы отремонтировать такую поломку необходимо своими руками осуществить перемотку катушек вибрационного насоса.

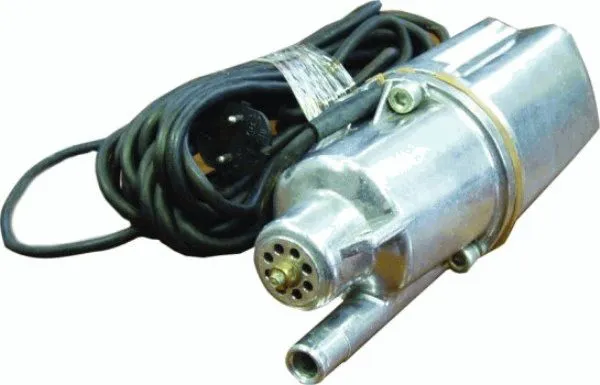

Простейший насос Малыш с чугунным корпусом, вблизи

Ещё одной проблемой вибрационных насосов «Малыш» является потеря прочности соединений корпуса в процессе эксплуатации. Это слабость технологии, которая заложена в основу их работы: постоянная внутренняя вибрация провоцирует ослабление резьбовых соединений, которые могут вовсе раскрутиться, если своевременно не выполнить ремонт.

Наибольшей проблемой является ослабление резьбы на фиксаторах обратного клапана и поршня погружного насоса, которые невозможно отследить, осматривая корпус изделия. Так что будьте готовы время от времени осуществлять профилактическую затяжку соединений погружного насоса.

Также можно сразу после покупки перебрать насос своими руками, и заменить все стандартные гайки на резьбовых соединениях на самоконтрящиеся гайки, либо докрутить контргайки поверх штатных.

1.1 Подверженность загрязнениям рабочей части

Поскольку погружной насос «Малыш» относится к классу бюджетных устройств, производители в целях снижения итоговой стоимости используют для герметизации корпуса резиновые прокладки, которые не обладают достаточной эффективностью.

Вследствие этого наблюдается ускоренный износ обратного клапана и поршня, которые пропускают воду с большим количеством механических загрязнений. Чтобы уменьшить негативное влияние на погружной насос рекомендуется использовать механический фильтр.

Тут можно обойтись двумя способами: кустарным – надеть на водозаборное отверстие капроновый чулок, или приобрести магазинный фильтр. Чаще всего фильтры для вибрационных насосов предлагаются либо в виде цилиндра из пористого материала, либо в виде насадки из металлической сетки с очень мелкими ячейками.

В принципе, эффективную очистку от крупных нерастворимых частиц (ила и песка) обеспечивают оба устройства.

Доработка обратного клапана насоса Малыш

Ещё одним бичом бюджетных вибрационных насосов является капризный обратный клапан, от которого зависит уровень давления подачи воды. Очень часто даже в новое, идущее с завода, устройство обладает неточно настроенным «обратником». Так что имеет смысл сразу после покупки отрегулировать его своими руками.

Для этого нужно опустить насос в большую емкость с водой (подойдет бочка) и поэкспериментировать с натяжением гайки на клапане. Как только вы добьетесь максимального напора – зафиксируйте её контргайкой.

2 Нюансы и этапы ремонта насоса «МАЛЫШ»

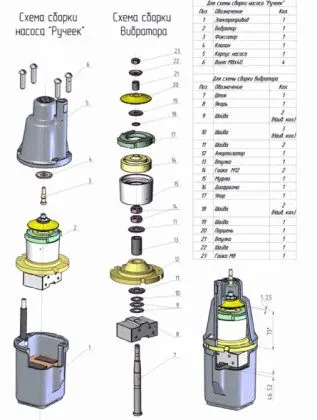

Для начала рассмотрим особенности разборки и сборки погружного насоса «Малыш» своими руками, так они являются началом и завершением любого ремонта.

Чтобы разобрать устройство последовательно снимите все винты, которые соединяют части корпуса. Рекомендуется сразу не выкручивать один винт, а поэтапно ослаблять все соединения на несколько оборотов. Для фиксации насоса можно воспользоваться тисками.

Если насос уже пробыл в эксплуатации длительное время, то возможно, что под воздействием воды болты намертво закисли, и никакие специальные смазки не помогают.

Тут два выхода: либо использовать силовую отвертку с большим рычагом, либо аккуратно отпилить шапки винтов болгаркой. На будущее не помешает заменить штатные винты, на винты с крестообразными прорезями, что облегчит дальнейшую работу с резьбовыми соединениями.

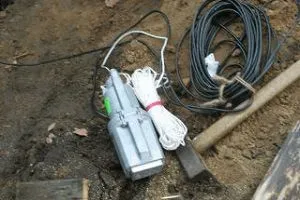

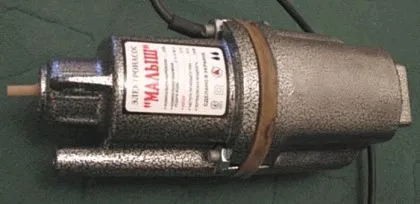

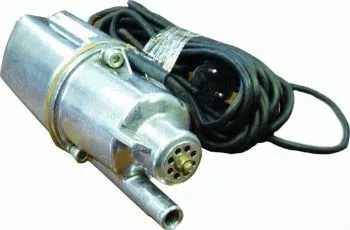

Насос Малыш со стальным корпусом и кабелем питания

Когда ремонт завершился, и вам нужно собрать устройство, внимательно следите за тем, чтобы отверстия на верхней части корпуса и центральной резиновой прокладке совпадали. Поскольку они расположены симметрично краям корпуса, можно легко запутаться в правильном положении прокладки.

После сборки обязательно проверьте работоспособно ли устройство в ведре с водой, чтобы не пришлось лишний раз опускать и вынимать его со скважины.

2.1 Возможные неполадки вибрационного насоса «Малыш» и их причины

1. Насос не качает воду, но при этом гудит.

У этой проблемы возможны три причины: ослабились резьбовые соединения штока; износился, либо порвался клапан; оборвался шток (в этом случае ремонт своими руками возможен только в случае, когда у вас есть запасной «Малыш», который можно пустить на детали).

1. После подключения насоса с сети выбивает пробки, либо обугливается кабель.

Причины: сгорела обмотка якоря – необходима перемотка катушек; кабель поврежден – необходима замена кабеля.

Причина: неотрегулированный обратный клапан.

1. Чрезмерная вибрация и перегрев устройства.

Причина: повреждение компаунда (слоя эпоксидной подкладки для гашения вибрации) – требуется его замена.

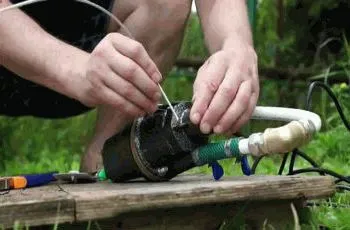

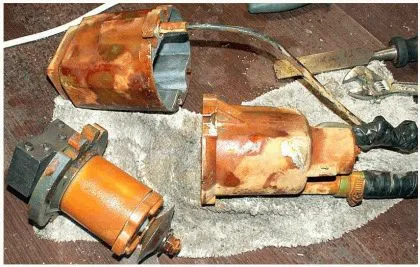

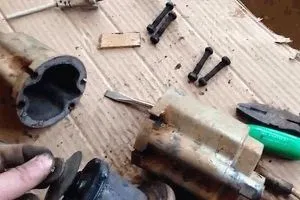

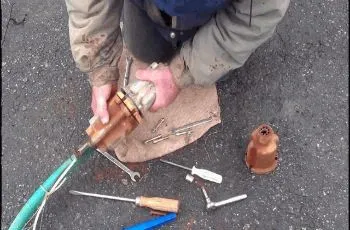

Разборка побывавшего в эксплуатации насоса Малыш

Теперь обратимся к конкретной технологии работы, что поможет нам справиться с неприятностями.

2.2 Этапы замены компаунда

1. Разбираем устройство.
2. Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
3. Извлекаем узел с компаундом из корпуса вибрационного насоса.
4. Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
5. Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
6. Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
7. Собираем корпус обратно.

2.3 Этапы перемотки катушки

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

• Медный провод с диаметром 0.65 м (марка ПЭТВ);
• Эпоксидная смола, пластификатор, отвердитель.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

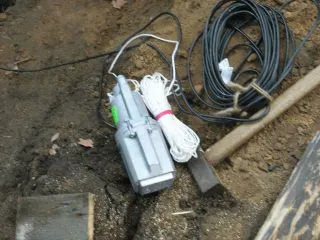

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Для того чтобы компаунд полностью отвердел нужно подождать как минимум 24 часа. После этого соберите корпус устройства. После того, как ремонт завершился, опробуйте работоспособность насоса в ведре с водой, возможно, понадобится отрегулировать зазор между якорем и электромагнитом.

Устройство и ремонт насоса Малыш своими руками

Ремонт насоса Малыш – способы, нюансы работы. Технология замены запчастей и ремонта насоса Малыш.

Источник: byreniepro.ru

Уютный домик

Ремонт насоса малыш своими руками

Насосные погружные устройства в последнее время начали обретать все большую популярность в кругу дачником или людей, имеющих во владении частные дома. Работают такие устройства на вибрационном принципе. Модель «Малыш» относится к самым популярным моделям насосов. Стоимость таких устройств относительно небольшая, что в сочетании с высокими показателями делает насос лидером среди своих аналогов.

Но даже самое прочное и надежное устройство нуждается в периодическом осмотре и (при необходимости) ремонте. В большинстве случаев ремонт насоса «Малыш» можно провести своими руками. Для этого не понадобится сверхсложного оборудования и глобальных знаний в конструкции данного устройства. Проведение ремонтных операций возможно с наличием минимальных навыков.

Устройство погружного насоса «Малыш»

Работа вибрационных насосов, которые находятся в состоянии погружения, основывается на инерционном принципе, когда жидкость обретает колебательное движение от воздействия узлов насоса. Такие движения способны передаваться на значительные дистанции.

Для создания колебательных движений существует вибратор, находящийся в механизме. Он приводится в движение благодаря работе электромагнитного оснащения. Все оборудование установлено в корпусе агрегата.

Состоит это электромагнитное оборудование (имеется в виду насос «Малыш») из медной проводной обмотки (катушки) и сердечника, изготовленного в форме буквы «П». Данные элементы крепятся специальной пластиковой смолой к внутренней части корпуса. Такая смола называется компаунд.

В качестве вибратора выступает якорь со штоком. Перемещение якоря происходит благодаря влиянию электромагнитных сил. Специальная резиновая пружина, прикрепленная к вибратору, возвращает его в исходное положение. Изготавливаются такие пружины из специальной вулканизированной пружины.

Погружной вибрационный насос «Малыш» примечателен еще и своей компактностью, о чем говорит расположение всех основных его узлов, что размещены в одном негабаритном корпусе. Резиновый клапан, располагающийся в верхней половине корпуса, очень часто выходит из строя, и как раз он может быть первоначальной причиной поломки устройства.

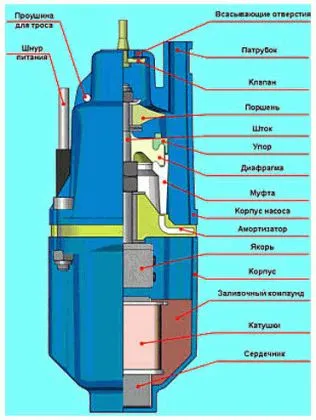

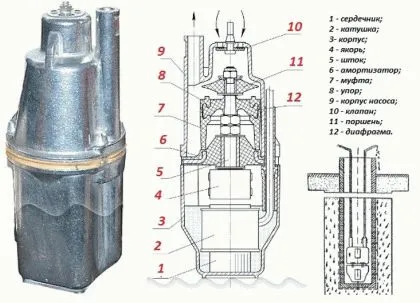

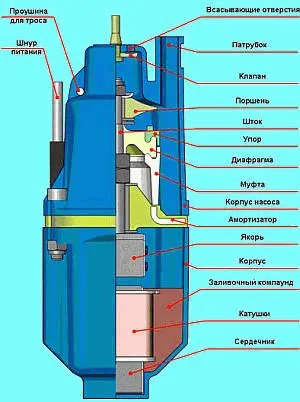

Устройство вибрационного насоса

Как устройство работает

Принцип работы погружных вибрационных насосов очень важен, поскольку без этих знаний вы не сможете самостоятельно проводить ремонтные работы.

1. После подключения устройства к питанию происходит приближение якоря к магниту. Это работает при влиянии электромагнитной силы.
2. Спустя определенное время якорь под воздействием резиновой пружины возвращается на место. Ряд этих движений происходит из-за исчезновения электромагнитной силы.
3. Поршень, расположенный рядом с якорем, повторяет движения вместе с ним. Частота колебаний достигает отметки в 50 раз за одну секунду.
4. В появившуюся «воздушную камеру» в цилиндре попадает смесь из воздуха и воды. Эта смесь, попадающая через входной клапан, выходит через выпускную трубку, обеспечивая круговорот воды в парубках.

Входящая смесь имеет более упругую структуру при сравнении с обычной водой.

Погружные насосные устройства «Малыш»

Существует несколько моделей данного оборудования, разработанного на заводе «Электродвигатель» в городе Бавленск.

Данная модель имеет дополнительное термореле. Отличительной чертой модели «К» являются всасывающие трубки, располагающиеся в нижней половине металлического корпуса устройства. Но такое расположение патрубков делает механизм чрезвычайно уязвимым к воде с уровнем загрязнения чуть больше среднего.

Отличается наличием всасывающего патрубка в верхней части корпуса устройства. При небольшой глубине водоема возможно горизонтальное расположение устройства.

Погружное устройство «Малыш»

Данная модель насоса довольно компактная, что позволяет проводить установку с небольшим диаметром. Цифра «3» говорит о диаметре трубы. Это 3 дюйма (8 сантиметров).

В комплектацию входит капроновый трос, что упрощает процесс установки насосного устройства в скважину или колодец. Специальный состав троса защитит от возможных ударов током при нарушении герметичности.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

1. Обесточьте прибор, достав его перед этим из колодца.
2. Разберите устройство (как это делается – смотрите выше).
3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
4. Вытащите из корпуса рабочий узел с компаундом.
5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
7. Установите узел с компаундом на свое место, придавив его с большой силой.
8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
2. Осмотрите клапан на наличие механических повреждений.
3. Проверьте также и поршневой узел.
4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Если насос работает, но вода не качается

Для решения этой проблемы существует три шага.

Шаг 1. Немного ослабьте контргайку, что находится в месте входа воды. Это действие должно немного снизить эффективность устройства.

Шаг 2. Возможно, повредился резиновый манжет. Проверить это возможно лишь после разборки насоса. На вид они довольно маленькие (4 см. в диаметре), да и стоят немного.

Шаг 3. Качающий шток поврежден. Ремонт прибора с неисправным качающим штоком – это очень сложная процедура. Вам понадобится старый насос в качестве донора деталей. К тому же добраться к этой части весьма трудно, и без специального оборудования вам не обойтись.

Ремонт насоса малыш — краткое введение

Узнайте подробнее о том, как провести ремонт насоса Малыш своими руками. Устройство, принцип работы и пошаговая сборка.

Источник: www.cozy-house.su

У огородников и дачников очень популярны погружные вибрационные насосы типа «Малыш», и другие модификации, работающие по такому-же принципу. Они недорого стоят, производительны, создают достаточно большое давление и обладают большой прокачиваемостью (т.е. могут подавать воду на достаточно большое расстояние). Но, к сожалению, эти насосы не очень надежны. Причем их поломки весьма разнообразны. Где клапана прохудятся, где тяга оборвется, проблемы с обмоткой насоса, силовым магнитом, короткое замыкание или обрыв. Встречается довольно много и простых неисправностей, которые легко устраняются, но после ремонта, например замене резиновых клапанов, насос не качает или качает очень слабо. Здесь нужно еще правильно отрегулировать и собрать насос. Чтобы понять, как правильно отрегулировать насос – рассмотроим принцип работы и важные моменты правильной регулировки.

Принцип работы и конструкция

Вибрационные погружные насосы относятся к насосам инерционного типа. Работа инерционных насосов основана на возбуждении в жидкости колебательных процессов, способствующих ее движению.

Конструкция всех вибрационных насосов однотипна. Насос состоит из электромагнита, вибратора и корпуса насоса.

Электромагнит состоит из П-образного сердечника, собранного из листовой электротехнической стали и двух катушек, намотанных эмалированным медным проводом.

Сердечник с катушками устанавливается в корпус и заливается эпоксидным компаундом. Компаунд служит для закрепления сердечника с катушками в корпусе, служит изоляционным материалом и обеспечивает отвод тепла от катушек к корпусу, через который происходит их охлаждение.

Компаунд готовится из эпоксидной смолы, пластификатора, отвердителя и кварцевого песка, улучшающего теплопроводность.

Вибратор состоит из якоря с запрессованным в нем штоком. На штоке установлена резиновая пружина, называемая амортизатором. От качества изготовления амортизатора зависят параметры насоса, его экономичность.

В конструкции «Ручейка» и «Малыша» применяются амортизаторы только из натурального каучука, который подвергается вулканизации в течение длительного времени. Это обеспечивает стабильные параметры насоса.

Резиновая диафрагма, установленная на соответствующем расстоянии от амортизатора через дистанционную муфту, служит дополнительной опорой штоку и обеспечивает его направление. Диафрагма также разделяет электрическую и гидравлическую камеру, находящуюся под давлением. Упор обеспечивает сжатие и фиксацию диафрагмы в корпусе насоса.

На конце штока закреплен резиновый поршень.

И наконец, последний узел – это корпус насоса с установленным в нем клапаном, перекрывающим входные отверстия. Между клапаном и корпусом также имеется зазор 0,6-0,8 мм, что обеспечивает свободное вытекание жидкости при отсутствии давления.

Клапан также изготавливается из высококачественной резины. Он является самым уязвимым элементом в насосе и в первую очередь выходит из строя.

Вибрационный насос отлично подходит для систем полива, построение которых рассматривалось ранее.

Как же работает вибрационный насос?

При включении насоса в электрическую сеть с частотой тока 50 Гц якорь притягивается к магниту. При перемагничивании полюсов каждые полпериода амортизатор откидывает якорь обратно. Т е., за один период токовой волны, для тех, кто знает электротехнику, якорь притягивается 2 раза. Соответственно в секунду при частоте 50 Гц якорь притягивается 100 раз. С такой же частотой вибрирует поршень, расположенный на одном штоке с якорем.

Объем в корпусе насоса, ограниченный поршнем и клапаном, образует гидравлическую камеру. Так как вода, перекачиваемая насосами, является двухкомпонентной смесью, содержащей растворенный и нерастворенный воздух, то она обладает некоторой упругостью – пружинит при механическом воздействии, что и происходит в гидравлической камере при колебании поршня.

Вода как пружина сжимается и разжимается и ее излишки выталкиваются в напорный патрубок – таким образом насос перекачивает воду. При этом клапан обеспечивает впуск воды и ограничивает выход воды через всасывающие отверстия.

Насос «Ручеек» производства ОАО «Ливгидромаш» имеет классическую компоновку, т.е. всасывающие отверстия расположены сверху, а электропривод расположен снизу. Такая конструкция имеет лучшее охлаждение, исключает захват примесей со дна. Насос может длительное время работать в погруженном состоянии с открытыми на воздух всасывающими отверстиями.

В таком состоянии согласно международных стандартов насос должен отработать 7 часов. Насосы с верхним расположением всасывающих отверстий выдерживают такие испытания.

В критических случаях все же стоит приобретать насосы с термореле, которое будет отключать насос при перегреве. Перегрев может произойти в ограниченном объеме или когда напряжение повышается сверх допустимого. Насос с термореле будет стоить дороже.

Бавленский завод «Электродвигатель» удовлетворяя спрос разборчивых потребителей, освоил выпуск насосов «Малыш» в нескольких исполнениях:

-«Малыш» и «Малыш К» – с нижним расположением всасывающих отверстий (К- с термореле);

-«Малыш М» – с верхним расположением всасывающих отверстий;

-«Малыш-3» – допускает использование в 3-х дюймовых скважинах, т.е. скважинах, оборудованных обсадной трубы с внутренним диаметром 80 мм.

Насосы с нижним расположением всасывающих отверстий желательно приобретать с термореле. В противном случае их нельзя оставлять без присмотра. Бытующее мнение о преимуществе насосов с нижним забором воды в том, что они могут качать воду из более мелкого водоема – спорное. Насос с верхним забором воды можно расположить горизонтально и он будет прекрасно работать.

Насосы в обязательном порядке комплектуются капроновым тросом для монтажа и закрепления насоса. Капроновый трос не является токопроводящим и исключает поражение током в случае пробоя изоляции. Применение стального троса для закрепления приводит к перетиранию проушин в корпусе насоса.

Хотя отечественные насосы и выпускаются по II классу защиты от поражения электрическим током ( – знак II класса) и прочность изоляции проверяется напряжением 3750 В – лучше не касаться включенного в сеть электронасоса и не испытывать судьбу.

Если проводка оборудована заземлением, то лучше приобретать насосы по 1 классу защиты, т.е. с евровилкой. Но такие насосы также стоят дороже.

ОБРАТИТЕ ВНИМАНИЕ на подделки, когда насос укомплектован евровилкой, а провод двухжильный, да еще сечением 2х0,5мм, вместо минимально допустимого по международному стандарту 2х0,75 мм.

Не стоит комплектовать насосы шлангами с внутренним проходом менее 19 мм (3/4). Это приводит к перегрузке насоса и потере производительности.

Информация по параметрам вибрационных насосов разных производителей, указанная на табличках и в рекламе, очень противоречива.

На большинстве отечественных насосов маркируется номинальный напор 40 м при номинальной подаче -0,12 л/с (или 0,43 м3/ч ).

На импортных (китайских) насосах маркируется максимальный напор от 60 до 80 м. Это напор при полностью перекрытой подаче. Фактически все эти насосы при напоре 40 м качают гораздо меньше, чем насосы «Ручеек» или «Малыш».

Максимальная подача, определяемая при работе вибрационных насосов без напора, в зависимости от регулировки колеблется от 1 до 1,5 м3/ч.

Мощность, потребляемая насосами, указана в пределах от 180 до 300 Вт. Фактически насосы, отрегулированные на номинальные параметры, потребляют мощность от 190 до 220 Вт в диапазоне по напору от 1 до 40 м. При повышении напряжения увеличивается производительность, ток и мощность. При снижении напряжения до 200 В производительность снижается на 25%. Таким образом, вибрационные насосы могут работать при колебаниях напряжения, свойственных сельской местности и загородным территориям.

Глубина погружения, указанная в маркировке , означает на какой уровень под слой воды может погружаться насос, в данном случае – 3 м.

Хотя оболочка насоса выдерживает значительно большее давление, остановились на 3-х метрах. Для бавленских «Малышей» и ливенских «Ручейков» этого достаточно. Если насос утопить глубже (до 5-7 метров) – проблем не будет.

Наиболее частые поломки и способы их устранения

Во время не долгой работы без погружения в воду насос нагревается и алюминиевый корпус расширяется не пропорционально компаунду (эпоксидной заливке магнита) и в виду отсутствия пластичности у последнего происходит отслоение заливки от корпуса насоса. ситуацию сильно усугубляет повышение вибрации при работе без воды вообще ( во время откачки досуха.. как результат полное отслоение магнита и отсутствие зазора между вибро поршнем и магнитом-отсутствие перемещения поршня.

Лечение просто до нельзя. его исполнили в условиях автосервиса по случаю нахождения там

– первым делом отделяем электрическую часть (разбираем вибрационный насос) постукиванием молоточком по корпусу убеждаемся в отсутствии крепления(по звуку сразу чувствуется не монолитность содержимого) магнита.. вынимаем его из корпуса, делаем на нем продольные и поперечные канавки маленькой болгаркой( глубиной менее 2-х миллиметров) такие канавки делаем внутри корпуса в хаотическом порядке далее обмазываем тонким слоем “стекольного” герметика ( тот которым вклеивают стекла в иномарки) -он очень прочный и сильный -обычным герметикам до него как до луны !! и запресовываем в корпус магнит с помощью пресса с усилием около 250-300 кило-(с меньшим не втолкнуть из за вязкости герметика) допускаю что вместо герметика можно использовать какой нибудь клеевой состав но я был на сервисе авто

выдерживаем до застывания и собираем в обратном порядке..

– Первое, самое главное, при исправном клапане и поршне, это зазор между электромагнитами катушек и поршнем, зазор должен составлять 4-5 мм. Если зазор меньше, катушки будут разбиваться, если больше мотор будет перегреваться. Его вычисляют, как разницу между глубиной утопления железа катушек в корпусе и величиной выступа железа поршня над прорезиненным фланцем-пружиной.

– Второе клапан должен свободно играть на стойке, если попробовать подуть со стороны забора воды, воздух должен беспрепятственно проходить в обе стороны. На клапане не должно быть повреждений! Желательно снаружи расконтрогаить стойку двумя гайками. На этом с клапаном закончим.

– Третье, это поршень. Он также должен быть без механических повреждений, и искажений формы, и быть довольно эластичным. Гайку которой он фиксируется на втулке, расклепать.

Все это у нас оказалось вери гуд, и затаился вопрос, почему гудит, а не качает? Оказалось – внутри блока поршня, его втулка (на которой сидит и поршень, и часть железа электромагнита) прикручивается гайкой к прорезиненному фланцу (типа мембране-пружине), и расконтрагаивается другой гайкой. Так вот эти обе гайки полностью раскрутились (((. Для того чтобы это увидеть надо было всего навсего разобрать этот блок, сняв поршень, сняв шайбы регулировки зазора, снять упорное кольцо и стащить резиновую мембрану ( со стороны поршня!). Под ней открывался вид на это безобразие. Сняв алюминиевый цилиндр, намертво зажимаем втулку поршня к прорезиненному фланцу-пружине, расконтрагаиваем, и собираем все назад. Меряем зазор, если выходит за пределы 4-5 мм, то на этой втулке есть шайбы, толщиной 0.5 мм, добавляя или удаляя их с одной из сторон, мы можем менять зазор в любую сторону.

Собираем наше счастье, особое внимание следует обратить на правильность установки крышки – трубка по которой из мотора выходит вода должна быть с той же стороны что и отверстие на прорезиненном фланце-пружине ))). Стягиваем, точнее скручиваем (собираем) наше чудо, и проверяем. Если струя бьет не менее метра (погрузив мотор в полное ведро с водой, и включив в сеть) – то все ок! Если нет – разбираем, проверяем все по новой..

Немного из большого личного опыта: о настройке магнитной системы товарищ сверху сказал правильно, зазор 4-5 мм. проверяется штангелем, шток глубиномера в торец катушек, и на привалочную поверхность. затем то же самое на подвижной системе, шток глубиномера на резину, но не давить, и на торец ярма якоря. по поршню: выставлять его нужно так, шток глубиномера к кромке касания поршня, торец на одно из четырех плеч. собираем подвижную систему, стакан, резину, кольцо с четырьмя ушками, это кольцо держим максимально ровно без перекосов и нажимов, шток глубиномера в него, торец к краю поршня, данные должны сойтись с корпусом.

И в конце концов, заключительный узел – это корпус насоса с установленным в нем клапаном, перекрывающим входные отверстия. Меж клапаном и корпусом также имеется зазор 0,6-0,8 мм, что обеспечивает свободное вытекание воды при неимении давления.

Самостоятельный ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан, Мастер

Ремонт вибрационного погружного насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан своими руками

Источник: bazila.net

Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

В среде дачников и владельцев частных домов огромной популярностью пользуются насосные погружные устройства, работающие на вибрационном принципе. Одной из самых распространенных моделей является насос «Малыш». Такие устройства отличаются невысокой стоимостью, но, тем не менее, показывают довольно высокие характеристики, прокачивая воду на значительные дистанции.

Ремонт насоса «Малыш» своими руками

Однако, как любое сложное техническое оборудование такие насосы требуют регулярного обслуживания. В ряде случаев владельцы насоса «Малыш» могут проводить ремонт своими руками. При наличии минимальных технологических навыков, большинство ремонтных операций можно сделать в бытовых условиях.

Как устроен бытовой погружной насос «Малыш»?

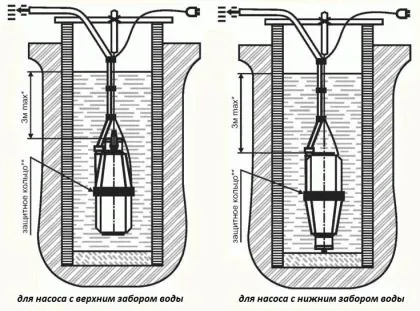

Размещение погружного насосного оборудования

Вибрационные насосы, работающие в погруженном состоянии, обычно работают по инерционному принципу. Это означает, что узлы устройств придают массе жидкости колебательные движения, которые передаются на значительное расстояние.

Для того чтобы придать жидкости колебательное движение, в насосном устройстве имеется вибратор, который приводится в движение при помощи электромагнитного оборудования. Все узлы насоса размещаются в корпусе.

Электромагнитное оборудование насоса «Малыш» представляет собой сердечник в виде буквы «П» и катушек с медной проводной обмоткой. Две катушки и сердечник размещаются в корпусе, где фиксируются пластиковой смолой – компаундом. Помимо фиксации устройства, компаунд отводит от катушек с обмотками излишнее тепло и изолирует их от металла корпуса. В состав компаунда, помимо смолы, входит и песок с кварцевым составом, обеспечивающий высокую теплопроводность.

Вибратор представляет собой якорь, перемещающийся под действием электромагнитных сил, с прикрепленным к нему штоком. Для того чтобы вибратор возвращался в исходное состояние, к нему прикрепляется пружина из вулканизированной резины.

Составные части погружного вибрационного насосного устройства

Все основные узлы погружного вибрационного насосного устройства «Малыш» размещаются в металлическом корпусе. В верхней части корпуса расположен клапан, изготовленный из резиновой отливки. Именно резиновый клапан является узлом насоса, наиболее часто выходящим из строя.

Как работает вибрационное насосное устройство

Чтобы понять, как самостоятельно ремонтировать и обслуживать погружные вибрационные насосные устройства, необходимо разобраться в принципе их работы.

При подключении оборудования к электрической сети якорь под воздействием электромагнитных сил приближается к магниту. Через некоторое время электромагнитная сила притяжения исчезает, а пружина амортизатора, изготовленная из очень упругой резины, возвращает якорь в исходное положение. Такие колебания происходят 50 раз в секунду. Размещенный совместно с якорем поршень, с такой же частотой меняет свое положение.

Между крайними положениями поршневого элемента образуется «гидравлическая камера», в которую поступает двухкомпонентная смесь (вода и растворенный в ней воздух). Данная смесь, в отличие от чистой жидкости, обладает определенной упругостью. Новые порции смеси поступают через входной клапан и выталкиваются через выпускной патрубок, создавая движение воды в трубе или шланге.

Составные части вибрационных погружных насосных устройств

Погружные насосные устройства «Малыш»

Данное оборудование выпускается Бавленским заводом «Электродвигатель». Оборудование представлено несколькими моделями.

1. Модели «Малыш» и «Малыш-К». Характеризуются всасывающими патрубками в нижней части корпуса. Модель с литерой «К» оснащена дополнительно термореле. Стоит отметить, что нижнее расположение патрубков делает насос чувствительным к загрязненной воде. «Сухой ход» такого оборудования может вывести его из строя, так что дополнительная защита в виде термореле позволяет избежать неприятностей.
2. Модель «Малыш-М» имеет всасывающий патрубок в верхней части. Если глубина вашего водоема невелика, то такое устройство можно расположить горизонтально.
3. Модель «Малыш-3» обладает компактным сечением, позволяющим располагать устройства в трубах с диаметром 8 сантиметров (3 дюйма).

Насос «Малыш» в стандартной комплектации

Для размещения насосных устройств в колодцах и скважинах, они комплектуются тросом из капрона. Синтетический трос позволяет избежать удара пользователя током при нарушении герметичности металлической оболочки устройства.

При подключении насоса минимальная величина внутреннего сечения шланга или трубопровода не должна быть менее 19 мм. При несоблюдении этих требований, устройство может перегреться и выйти из строя.

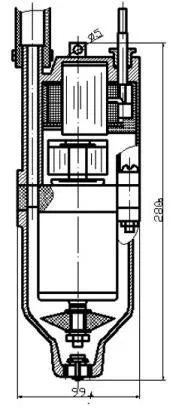

Геометрические размеры насоса «Малыш»

Как своими руками починить насосное устройство «Малыш»

Как разобрать и собрать вибрационное насосное устройство «Малыш»?

1. Перед началом разборки оборудования сделайте насечки на корпусе, отметив взаимное положение частей насоса.
2. Винты, соединяющие части корпуса насоса, снимаются последовательно. Каждый винт по очереди ослабляется на несколько оборотов. Для облегчения демонтажа части корпуса в районе уступов под фиксирующие винты можно временно сжать тисками. Чтобы упростить последующие работы по регламентному обслуживанию, замените обычные винты на аналогичные (под внутренний шестигранный ключ) или на болты с перпендикулярными прорезями на головках.
3. Установите поршневой диск строго параллельно его седлу, соблюдая соосность этих узлов. Контролируется параллельность постоянным измерением штангенциркулем дистанции от края поршня до прокладки. Отсутствие параллельности может вызвать гровер на гайке. Чтоб отрегулировать правильное положение гровера, под него можно подмотать кусок тонкой фольги. Причиной нарушения параллельности может быть изгиб штока. Исправить его наклон можно разворотом прокладки.
4. При сборке насосного устройства «Малыш» обратите внимание на то, чтобы отверстия в резиновой прокладке, расположенные по центру и в верхней части корпуса устройства, совпадали. Можно легко перепутать их взаимное положение, так как эти узлы устройства являются симметричными.
5. Проверить исправность работы насоса можно при опускании его в ведро с водой. При отсутствии шланга он выдает из выходного патрубка струю жидкости высотой до 30 сантиметров.

Заливаем новый компаунд

Одной из наиболее частых поломок насосов модели «Малыш» является отслоение эпоксидного компаунда от корпуса устройства. Это происходит вследствие неравномерности расширения алюминиевого корпуса и пластика компаунда при нагревании.

1. Поднимите насос из скважины или колодца, обесточьте его.
2. Разберите устройство. Как правило, его составные части крепятся на болтах.
3. Маленьким молоточком простучите корпус и установите места отслоения компаунда – на этих участках звук будет звонкий.
4. Извлеките узел с компаундом из корпуса.
5. Нанесите болгаркой на внутреннюю поверхность алюминиевого корпуса насечки в виде сетки. Аналогичные насечки нанесите на узле с компаундом. Глубина канавок должна быть не более 2 миллиметров.
6. Нанесите на внутреннюю поверхность корпуса и узел с компаундом герметик. Лучше использовать вещество для соединения стеклянных поверхностей.
7. Поместите узел с компаундом внутри корпуса, приложив усилие около 300 килограмм.
8. После застывания герметика насос собирается в обратном порядке.

Мембрана на втулочном узле

Проверка правильного положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Схема настройки погружного насосного вибрационного устройства «Малыш»

Насос в разобранном виде

Полезный совет: если насосное устройство не продувается в прямом направлении, то исправить этот недостаток можно понижением рабочего напряжения оборудования до 170-200 вольт. Понизить напряжение можно при помощи трансформатора.

Ремонт насоса малыш своими руками: инструкция

Узнайте, как самостоятельно ремонтировать один из самых распространенных погружных насосов. Подробная пошаговая инструкция, фото + видео.

Источник: kanalizaciyaseptik.ru

Почему водяной насос гудит но не качает воду?

Водяной насос может гудеть, но не качать воду по нескольким причинам:

1. Повреждение подшипников: Если подшипники насоса изношены или повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Неисправные подшипники нужно заменить.

2. Засорение входного отверстия: Если входное отверстие насоса забито грязью, мусором или другими материалами, это может привести к тому, что насос не будет качать воду. Необходимо очистить входное отверстие.

3. Повреждение внутренних деталей насоса: Если внутренние детали насоса повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Необходимо провести ремонт или замену поврежденных деталей.

4. Недостаточное количество воды: Если насос не имеет достаточного количества воды для качания, то это может привести к тому, что он будет гудеть, но не качать воду. Необходимо проверить, что водоснабжение насоса работает правильно и достаточно.

В целом, если водяной насос гудит, но не качает воду, то следует провести проверку и выявить причину неисправности, чтобы принять соответствующие меры для устранения этой проблемы. Если самостоятельно не получается определить причину, то лучше обратиться к специалисту.

Видео. Насос водяной вибрационный. Ч.3׃ Увеличение напора и производительности
