ТОП-5 моделей датчиков включения света на улице — рейтинг и советы по выбору и подключению

Освещение требуется исключительно в период темного времени суток, и когда наступают сумерки, приходится активировать фонарь у входа или освещение в витрине магазина. Но зачем выполнять это вручную, когда существуют автоматические устройства, верно? Если рассматривать «датчики включения света», то это тоже имеет свою ценность.

Уличные датчики чутко реагируют на уровень естественного света: самостоятельно включаются, когда темнеет, и выключаются при появлении первых лучей солнца. Контролировать процесс работы фотореле не нужно.

Предлагаем рассмотреть современные модели и выяснить, какой датчик освещенности для включения света уличный соответствует нашим, сугубо индивидуальным требованиям. В рейтинг попали популярные устройства, имеющие высокий процент реализации и получившие множество положительных отзывов.

Содержание статьи:

• ТОП-5 уличных сумеречных датчиков
  • IEK ФР 601 серый
  • Line Energy FR-135-01 серый
  • Navigator NS-PC03-B синий
  • REV FR01 белый
  • F & F AWZ-30 серый
• Рекомендации по выбору уличных датчиков света
  • Критерий #1 — конструкция и способ установки
  • Критерий #2 — возможность регулировки
  • Критерий #3 — степень защиты
  • Критерий #4 — рабочая температура и размеры
• Как подключить фотореле в сеть?
• Выводы и полезное видео по теме

ТОП-5 уличных сумеречных датчиков

Место

Продукт

Рейтинг

Степень защиты (IP)

Габариты

Цена

#5

IP44

-25°С/+45°С

77*63*78 мм

#4

IP40

-25°С/+50°С

88*34*62 мм

#3

IP44

-25°С/+45°С

77*63*78 мм

#2

IP44

-20°С/+40°С

90*70*70 мм

#1

IP65

-25°С/+50°С

92*74*42 мм

Бюджетный вариант с возможностью регулировки

Фотореле в корпусе серого цвета подходит для эксплуатации в помещении и на улице. Применяется для включения/выключения освещения, а также подсветки рекламных конструкций, витрин.

Устройство представляет собой комбинацию из основания и корпуса. На основании установлены фотоэлемент и электронная плата, защищенная кожухом. Корпус датчика изготовлен из поликарбоната, не поддерживающего горение.

Нагрузку коммутирует реле электромеханического типа. Порог срабатывания можно регулировать с помощью переключателя «LUX», поворачивая регулятор в одну из сторон – «+» или «–».

Технические характеристики:

• тип – встроенный;
• монтаж – настенный, открытая установка;
• материал – термопласт;
• возможность регулировки – да;
• сумеречный порог (мин/макс) – 5-50 лк;
• степень защиты – IP44;
• раб. t°С (мин/макс) – -25°С/+45°С;
• габариты (в*ш*г) – 77*63*78 мм.

Устройство изготавливают согласно ГОСТ. Его приобретают для бюджетных организаций, применяют в коммерческих целях и частном хозяйстве.

Достоинства

• Бюджетная стоимость
• Простая настенная установка
• Чуткая реакция

Недостатки

• Быстро выходит из строя
• Не выдерживает большую нагрузку
• Боится перепадов температуры

#4

Line Energy FR-135-01 серый

Фотореле с выносным датчиком и установкой в электрощит

Автоматическое устройство предназначено для включения освещения в магазинных витринах, рекламных конструкциях, на стоянках, стройках, для подсветки придомовой территории. Также подходит для установки в промышленной автоматике.

Порог освещенности настраивают в зависимости от назначения. Регулятор расположен на корпусе, значение устанавливают в границах 2-200 лк. На внешней панели корпуса находится светодиодная индикация. Есть защита от помех и ложных срабатываний.

Устройство включается, если уровень освещенности снижается ниже установленного потребителем, выключается при достижении максимального установленного порога. Задержка от случайного срабатывания может составлять 15-40 секунд.

Технические характеристики:

• тип – выносной;
• монтаж – настенный, DIN-рейка;
• материал – пластик;
• возможность регулировки – да;
• сумеречный порог (мин/макс) – 2-200 лк;
• степень защиты – IP40;
• раб. t°С (мин/макс) – -25°С/+50°С;
• габариты (в*ш*г) – 88*34*62 мм.

Выносной датчик подходит для частного и промышленного использования, отличается установкой в электрощит.

Достоинства

• Выносной монтаж
• Светодиодная индикация
• Защита от помех

Недостатки

• Высокая стоимость

#3

Navigator NS-PC03-B синий

Универсальное устройство для наружной установки

Фотореле предназначено для питания электроприборов, светильников, элементов сигнализации в автоматическом режиме. Нагрузка коммутируется с помощью электромеханического реле, заключенного в пластиковый корпус.

Работает с различными типами ламп. Макс. нагрузка ламп накаливания – 1300 Вт, люминесцентных и светодиодных ламп – 780 Вт. Для монтажа применяют металлический уголок, которым укомплектовано устройство. Установку производят в вертикальном положении.

Технические характеристики:

• тип – выносной;
• монтаж – настенный, открытая установка;
• материал – пластик;
• возможность регулировки – да;
• сумеречный порог (мин/макс) – 5-15 лк;
• степень защиты – IP44;
• раб. t°С (мин/макс) – -25°С/+45°С;
• габариты (в*ш*г) – 77*63*78 мм.

Устройство изготовлено по ГОСТ. Подходит для закупок бюджетными организациями и применения в частном порядке – для освещения коттеджей, придомовых зон.

Достоинства

• Простая установка
• Нетребовательный к условиям монтажа

Недостатки

• Недостаточная герметичность

Функциональный прибор без возможности регулировки

Фотореле предназначено для улицы, автоматически выключает/включает свет в зависимости от степени освещенности. Используется с целью экономичного расхода электроэнергии.

Встраивается в сеть легко, установка производится на металлическое крепление на стену или другую вертикальную конструкцию (например, столб). Порог срабатывания до 15 лк, его настраивают во время монтажа и в дальнейшем не меняют – регулировка не предусмотрена.

Корпус выполнен из прочного пластика, не поддерживающего горение. Внутри корпуса – встроенный фотодатчик.

Технические характеристики:

• тип – выносной;
• монтаж – настенный, открытая установка;
• материал – термопласт;
• возможность регулировки – нет;
• сумеречный порог (мин/макс) – -/15 лк;
• степень защиты – IP44;
• раб. t°С (мин/макс) – -20°С/+40°С;
• габариты (в*ш*г) – 90*70*70 мм.

Прибор без возможности изменений настроек прост в использовании, рекомендуется для приобретения в места, где не нужна регулировка степени освещенности.

Достоинства

• Самостоятельный монтаж
• Хорошая защита от влаги
• Герметичный корпус

Недостатки

• Не рассчитан на большие перепады температур
• Не регулируется диапазон освещенности

#1

F & F AWZ-30 серый

Максимальная защита и высокие эксплуатационные качества

Датчик предназначен для автоматического подключения нагрузки при снижении степени освещенности в сумерки и отключения при повышении степени освещенности на рассвете.

Применяется для установки на улице, в магазинных витринах и рекламных конструкциях, на автостоянках и стройках, у ж/д переездов и остановок. Имеет хорошую защиту, используется в различных автоматических устройствах бытового и промышленного типа.

Срабатывает в зависимости от качества освещения в соответствии с начальными настойками. Регулировку порога включения/отключения производят потенциометром. Для предотвращения ложных срабатываний предусмотрена задержка 2-10 секунд.

Технические характеристики:

• тип – встроенный;
• монтаж – настенный, открытая установка;
• материал – термопласт;
• возможность регулировки – да;
• сумеречный порог (мин/макс) – 2/100 лк;
• степень защиты – IP65;
• раб. t°С (мин/макс) – -25°С/+50°С;
• габариты (в*ш*г) – 92*74*42 мм.

Функциональное и герметичное устройство покупают для коммерческих и бюджетных организаций, встраивают в охранные системы.

Достоинства

• Отличная герметичность
• Прочный корпус
• Защита от случайных срабатываний

Недостатки

• Высокая стоимость
• Требует профессионального подключения

Рекомендации по выбору уличных датчиков света

Встроенные или выносные датчики, работающие в автоматическом режиме, значительно упрощают жизнь. Если вы хотите, чтобы наружное освещение придомовой территории, подсветка дорожек или витрин включались самостоятельно, просто установите устройство в месте активного движения.

Приборы не рекомендуется устанавливать в затененных зонах или на высоте ниже 2 м – случайное затемнение или яркий свет фар вызовут ложно срабатывание

Монтаж датчика – это еще и простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Осветительные приборы включатся в сумерках, когда видимость снижается, а выключатся при наступлении рассвета.

Благодаря налаженной системе освещения в летний период не придется вставать в 4-5 часов утра специально, чтобы отключить уличные фонари на придомовой территории.

А сейчас рассмотрим, какие характеристики приборов важно учитывать при покупке.

Критерий #1 — конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным датчиком и с выносным. В первом случае фотореле интегрировано в корпус и устанавливается вместе с лампой на улице, во втором – крепится на DIN-рейку вместе с автоматическими выключателями, а наружу выводится непосредственно провод с датчиком.

Детально о принципе работы фотореле мы рассказали в следующей нашей статье.

Если вы предпочитаете самостоятельную или быструю установку, подойдет встроенная модель. Она напоминает фонарик, а монтаж производится очень легко – на металлический уголок

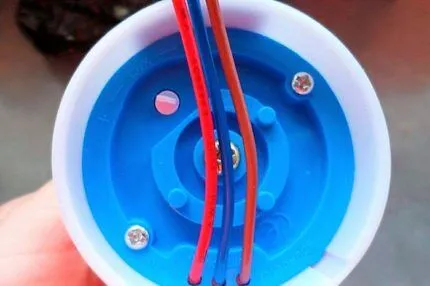

Для подключения к сети нужно использовать схему, прилагаемую к изделию производителем. У бюджетных моделей следует присоединить 3 проводника, выходящие из-под основания корпуса.

Критерий #2 — возможность регулировки

Очень важно, какое именно освещение вы считаете недостаточным, чтобы установить настройки датчика. Можно отрегулировать нижний и верхний порог отключения. Проще говоря, при одних настройках устройство включится, когда слегка стемнеет, при других – только глубокой ночью.

Для настройки на корпусе устанавливают регулятор (тумблер или колесико), который можно плавно перемещать. Регулировку целесообразно проводить в зависимости от времени года и, соответственно, длины светового дня

Есть недорогие модели с максимальным сумеречным порогом (например, 20 лк), но без возможности регулировки. Есть вероятность, что такой прибор может вас не устроить, так как будет зажигаться слишком рано или, наоборот, только ночью.

Критерий #3 — степень защиты

К уличным устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно актуальна для дождливых регионов или пыльных локаций.

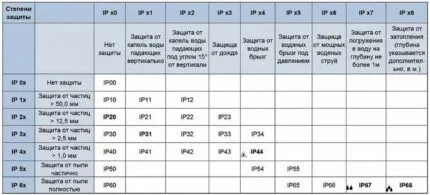

Благодаря этой таблице вы сможете определить, с какой степенью защиты датчик потребуется вам. Нужно учесть, есть ли над ним козырек и как высоко он закреплен над землей (чем выше, тем меньше пыли)

Если показатель IP небольшой, можно соорудить нечто вроде дополнительного чехла – например, надеть сверху отрезок пластиковой бутылки. Но не нужно забывать протирать от грязи и корпус, и защитный экран, чтобы прибор не выдавал ложные срабатывания.

Критерий #4 — рабочая температура и размеры

Рабочая температура — это диапазон, при котором рекомендуется применять датчик. На практике выбор прибора не всегда соответствует действительности. Обычно нижний порог ограничен температурой -20-25°С, а в зимний период она бывает и намного ниже. Что делать? По мере возможности утеплить корпус, разместить датчик в стенной нише или купить более дорогую модель, рассчитанную на сильные холода.

Размеры устройства — для встроенных устройств габариты не так важны, так как чаще всего они крепятся на любом свободном участке стены и имеют высоту не более 10 см. А вот корпус выносного фотореле размещается внутри электрощита, среди множества защитных устройств. Под него заранее нужно выделить место, а также продумать, как лучше вывести наружу датчик.

Если вы еще сомневаетесь о целесообразности покупки фотореле, тогда предлагаем присмотреться к лампам с датчиком движения или к уличным фонарям на солнечных батареях.

Как подключить фотореле в сеть?

Первый ответственный момент – выбор места. Не забывайте, что уличные приборы требуют регулярного ухода и обслуживания, поэтому точка установки должна быть доступной.

Советы по монтажу:

• Фотоэлемент должен быть максимально доступен лучам солнца, в идеале – освещаться в течение всего дня.
• Для предупреждения аварии или разрыва проводов основание для установки должно быть прочным, а крепежи следует закреплять надежно.
• Не нужно размещать фотореле рядом с искусственным источником света. При включенном освещении оно не будет срабатывать.
• Высота установки должна быть такой, чтобы свет фар проезжающих мимо автомобилей не попадал на датчик.

Корпус придется протирать регулярно, в зависимости от степени загрязнения. Если влагозащита прибора слабая, нужно поместить его в прозрачную капсулу.

Схема подключения есть в комплекте.

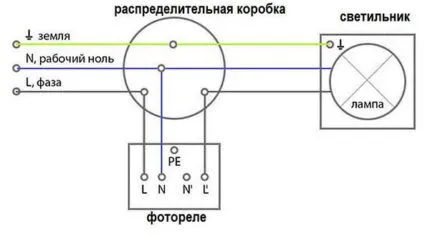

Простейшая схема подключения уличного фотореле к лампе через распределительную коробку, которая может находиться и внутри дома, и снаружи. При соединении проводов важно учитывать цветовую маркировку

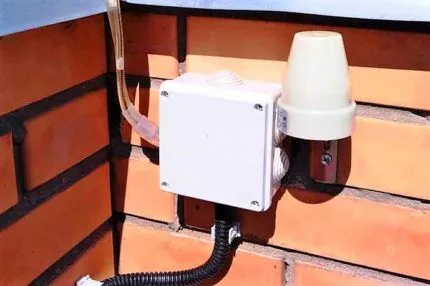

Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства. Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку.

Порядок работ:

1. На стене находим место установки, делаем отметки для крепления.

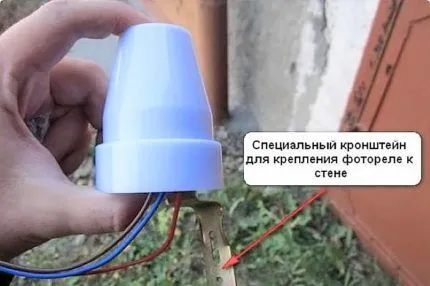

2. Дрелью делаем отверстия под уголок или кронштейн, устанавливаем его.
3. Прикручиваем корпус прибора, выводим провода.
4. Заводим проводники в коробку и подключаем согласно прилагаемой схеме. Можно использовать клеммы, если нет – не забываем изолировать скрутки.
5. Закрываем распределительную коробку, тестируем.

Если вы устанавливаете выносной датчик, схема будет другой. Корпус крепится на Дин-рейке, датчик выносится на улицу. Учтите, что длина проводов, идущих в комплекте, ограничена.

Если регулятор находится в недоступном после монтажа месте, произведите настройки до установки.

Выводы и полезное видео по теме

Наглядно, подробно и доступно о конструкции и подключении датчиков:

Как вы уже поняли из рейтинга и краткого обзора характеристик, сумеречные уличные датчики могут отличаться и внешним видом, и техническими нюансами. О качестве приборов в какой-то мере можно судить по их стоимости: дорогие обычно надежнее и служат гораздо дольше.

Недорогое «умное» устройство поможет вам сделать придомовую или садовую территорию комфортнее, при этом оно автоматически будет выключаться с наступлением утра, то есть экономить электроэнергию.

Мы выбрали пять популярных моделей, на самом же деле их огромное количество. Если у вас установлен другой прибор, отпишитесь в комментариях: чем он лучше или хуже, что нужно учесть при монтаже и подключении? Каких производителей вы предпочитаете и почему? Ждем полезных рекомендаций!
