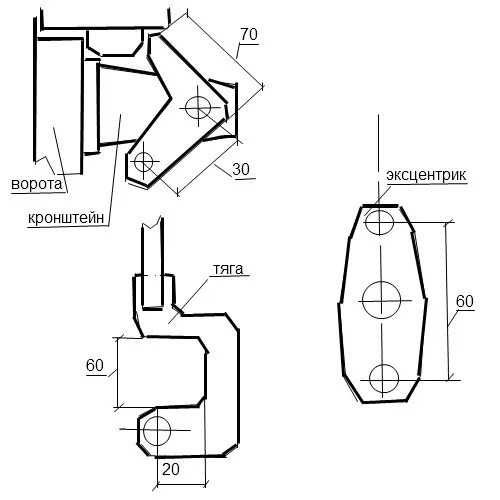

Засовы для гаражных ворот — разновидности и изготовление наружных запоров с поджимом своими руками

Возможные конструкции

Существуют вертикальные засовы, предназначенные для использования с распашными воротами. Эти особые крючковые фиксаторы устанавливаются у основания ворот и обладают высокой степенью защиты от несанкционированного доступа. Альтернативно, можно использовать горизонтальные засовы, которые являются наиболее распространенными фиксаторами. Эти замки предназначены для обеспечения безопасности гаражных ворот.

Горизонтальные. Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.

• Дополнительные запорные крепления. Крепятся на раме для ворот или полотне.

В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:

• врезной;
• поворотный;
• ригельный (винтовой);
• сдвижной.

Врезной замок оснащён сувальдным механизмом, благодаря которому гарантируется его секретность. Минус этого устройства заключается в том, что при холодном климате его может заклинить.

Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.

Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.

Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.

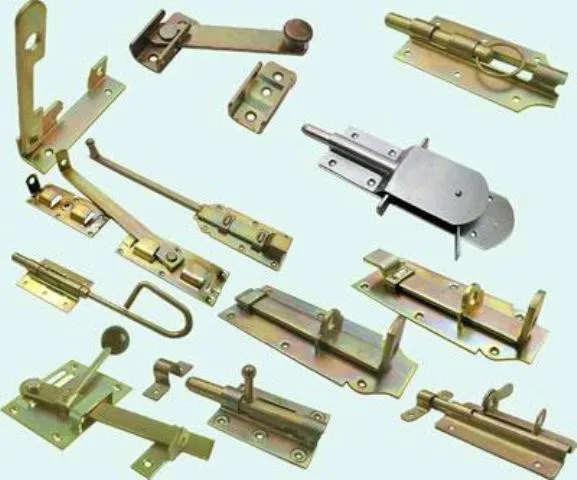

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

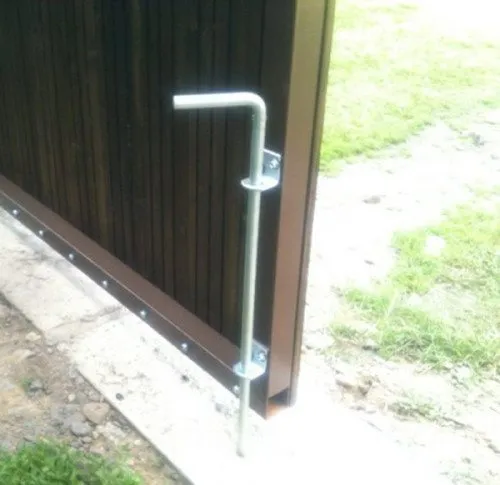

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

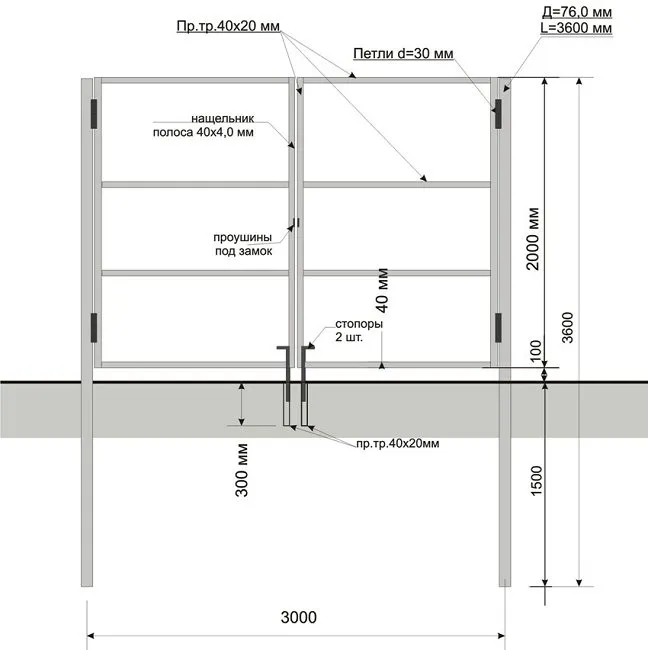

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

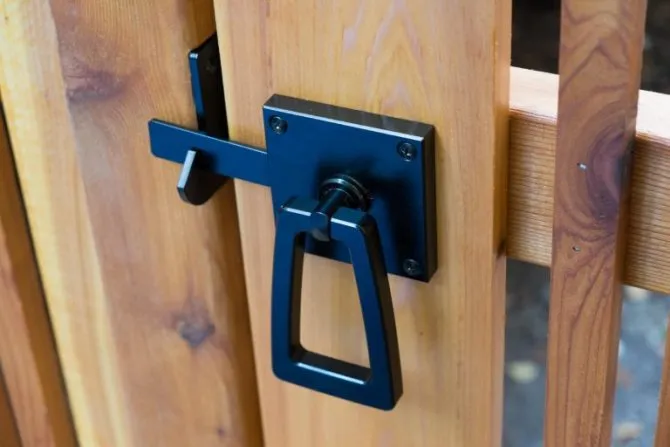

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

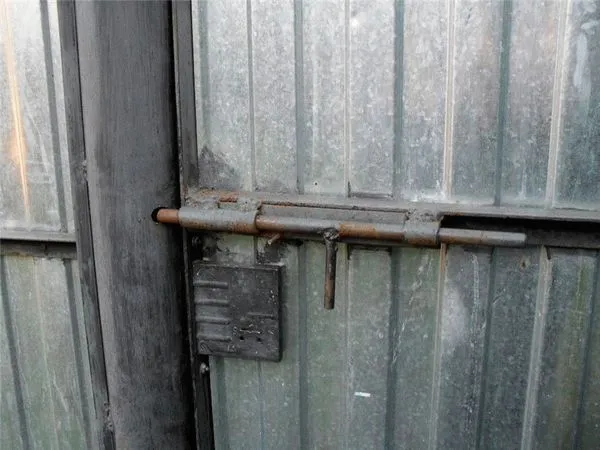

Накладной сдвижной запор

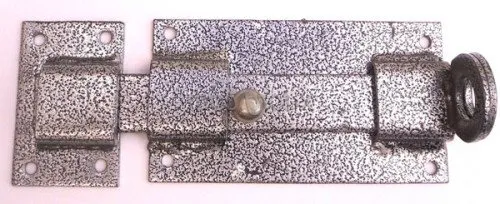

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

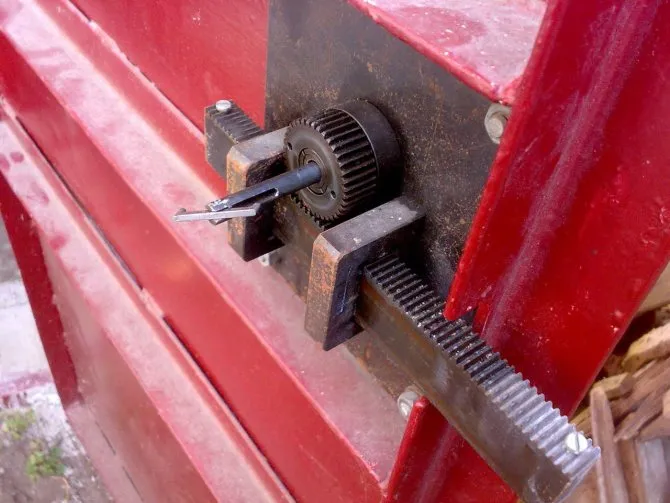

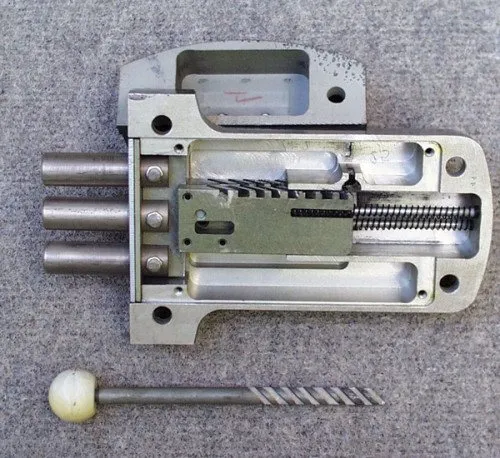

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

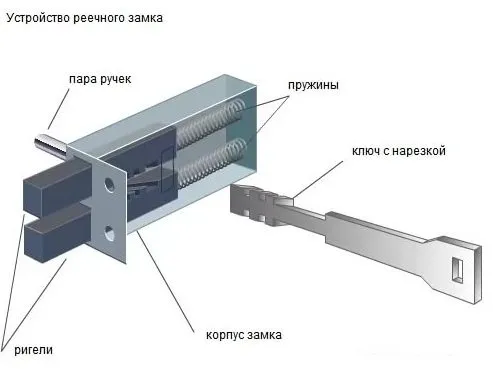

Изображение № 3: схема ригельного замка

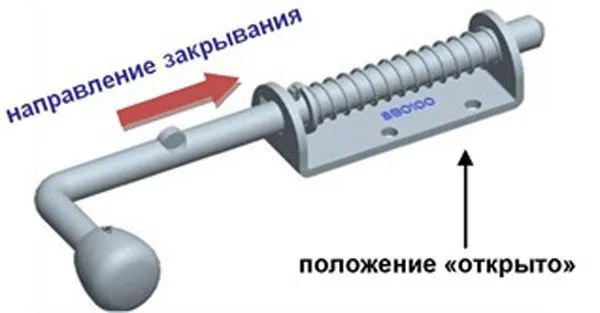

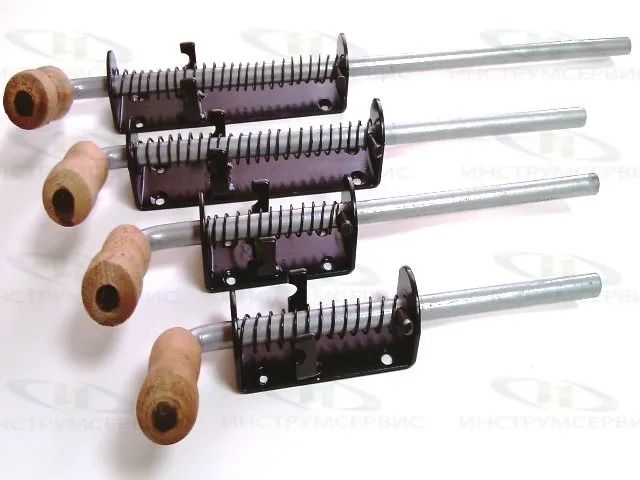

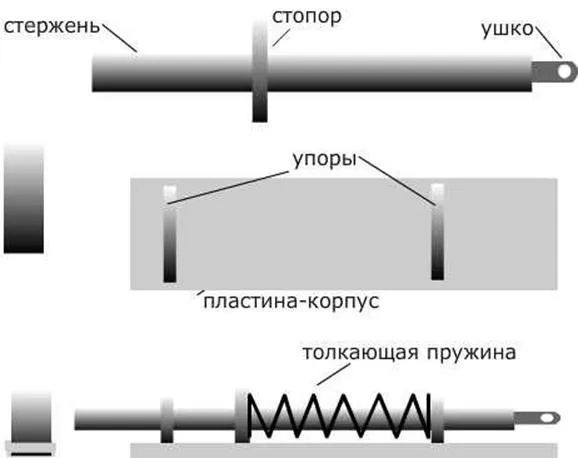

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

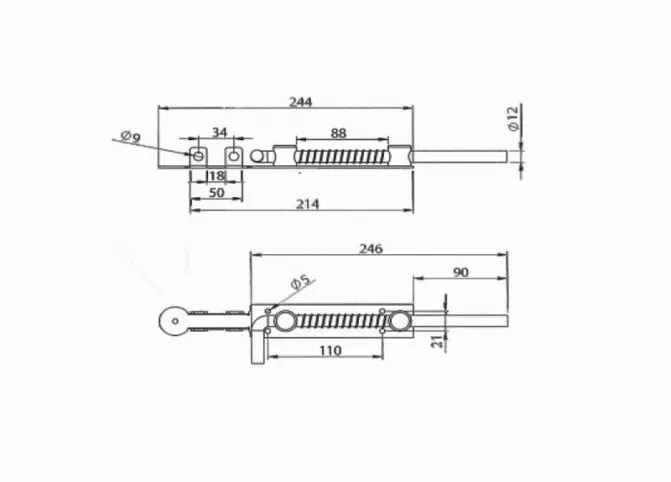

Изображение № 4: схема щеколды с пружинной основой

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

1. Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
2. Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Управлять подобными замками также можно через сканер заданного отпечатка пальца.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
2. Привариваем их к верхней и нижней планке каркаса ворот.
3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
3. На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Этапы работы:

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

В конструкцию замка часто включают пружинный упор.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Рассмотрим изготовление каждого из типов засовов более подробно

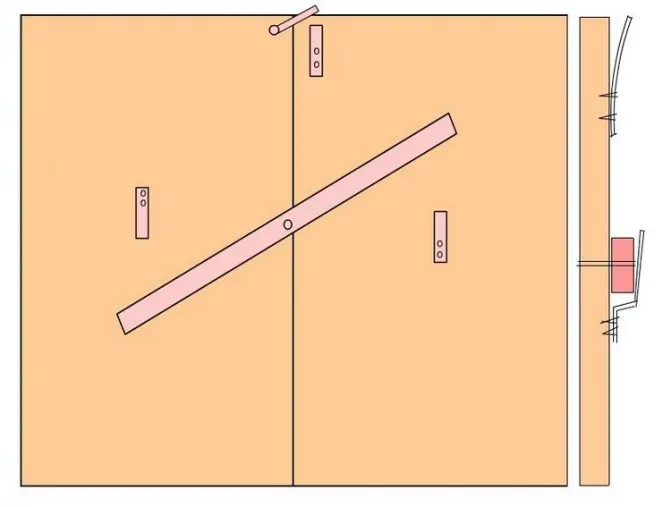

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно.
Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

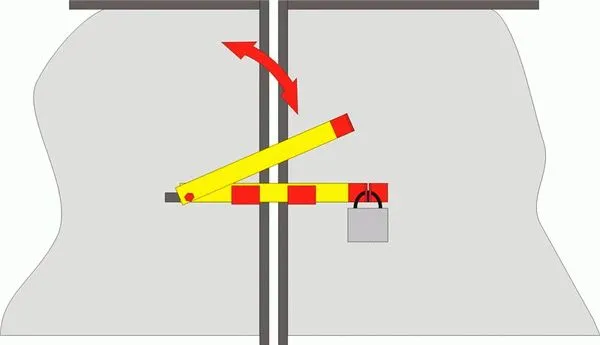

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

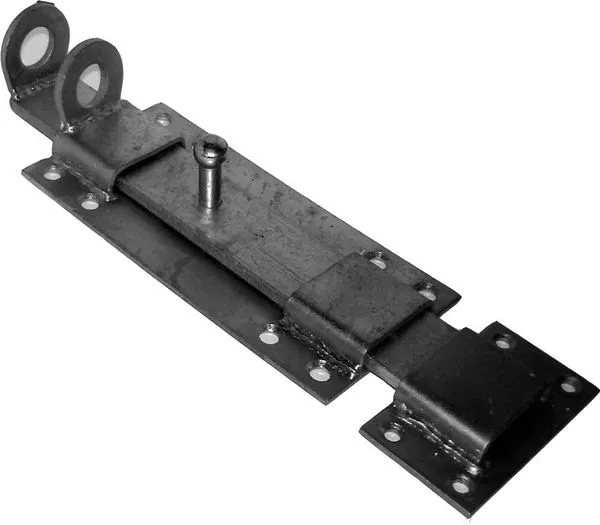

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

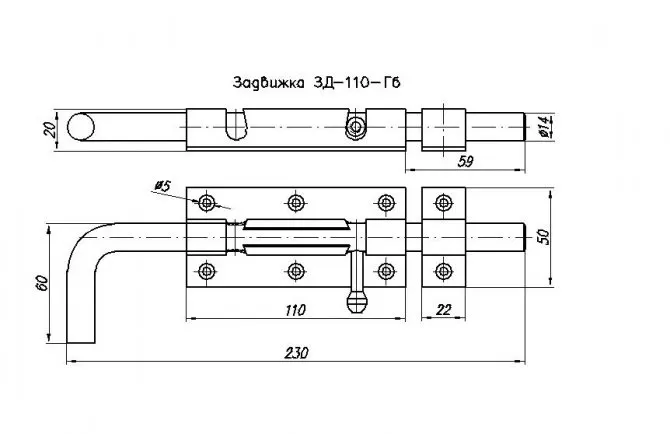

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

• Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
• Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
• Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
• Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Как защитить от взлома Гаражные ворота?

Защита гаражных ворот от взлома может быть достигнута путем применения нескольких мер безопасности. Некоторые из наиболее эффективных способов защиты гаражных ворот от взлома включают в себя:

1. Установка крепких замков и запорных устройств: Хорошо установленные замки и запорные устройства могут предотвратить проникновение воришек. Крепкие замки на воротах и на раме могут значительно повысить уровень безопасности.

2. Установка дополнительных защитных устройств: Например, установка пружинных замков, дополнительных засовов, замков с ключом, а также защитных металлических пластин, усиливающих ворота и защищающих от повреждений.

3. Использование системы автоматического управления: Автоматические системы управления гаражными воротами могут быть оборудованы системами безопасности, такими как датчики движения, сигнализации и т.д. В случае попытки взлома система может автоматически оповестить владельца гаража.

4. Регулярное техническое обслуживание: Регулярное техническое обслуживание ворот может помочь выявить потенциальные проблемы и предотвратить их возникновение, что повышает надежность ворот и защищает от возможных взломов.

5. Установка видеонаблюдения и системы сигнализации: Видеонаблюдение и системы сигнализации могут быть установлены для защиты гаража от взлома, а также для своевременного обнаружения и предотвращения возможной угрозы.

В целом, комбинация нескольких методов защиты может быть наиболее эффективной для обеспечения безопасности гаражных ворот.
