3 Надежных способа правильной скрутки проводов

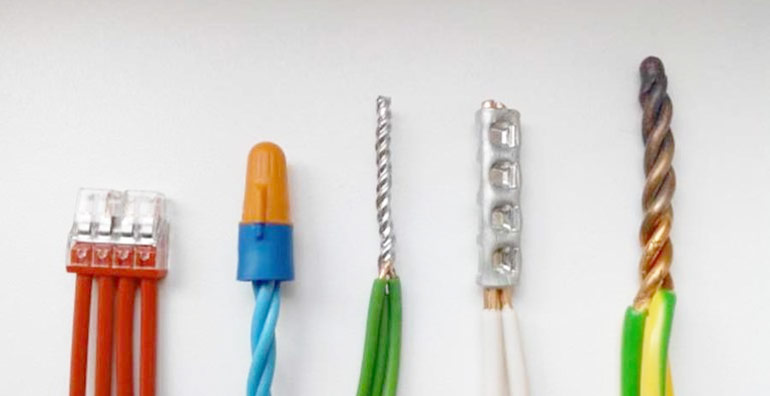

Скрутка — это древний, но не утративший своей надежности метод соединения проводов. Несмотря на разнообразие современных клемм и зажимов, скрутка остается востребованной и используется уже десятилетиями как в розетках, так и в распределительных коробках.

Для выполнения всех манипуляций нам потребуются

• нож,
• изолента или термоусадочная трубка,
• зажигалка (строительный или обычный фен),
• пара плоскогубцев.

Скрутки без сварки

Способ 1:

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

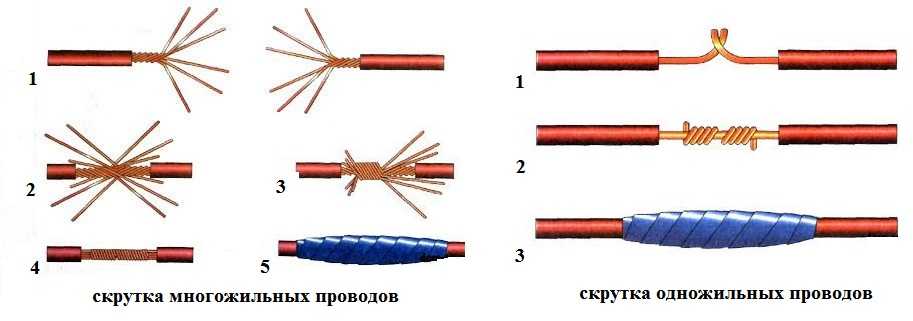

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.

Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.

Скрутки для распредкоробок со сваркой

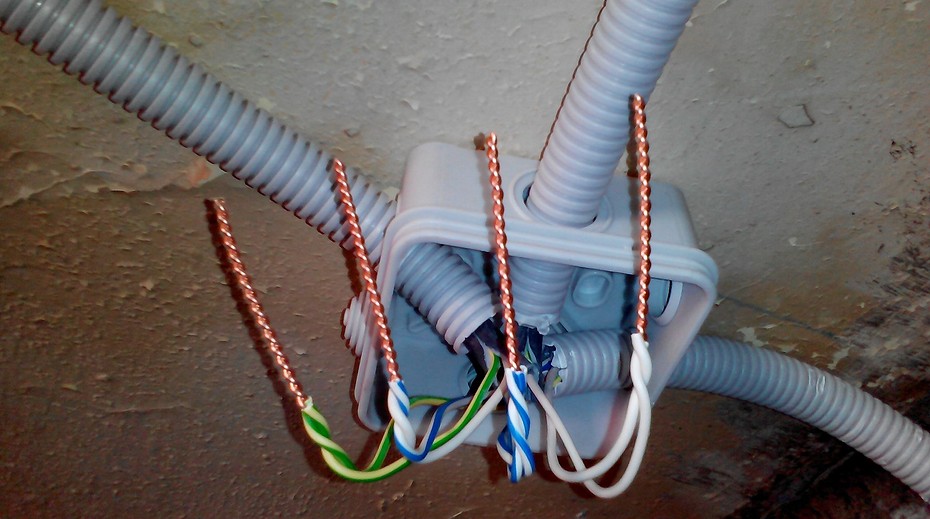

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Еще кое-что интересное из мира электрики:

• Греющие кабели для водопровода: какой лучше?
• Сдвиг по фазе: как профессиональные электрики зарабатывают на наивных клиентах

Как соединить провода в клеммной коробке?

Соединение проводов в клеммной коробке требует определенных навыков и знаний. Вот несколько шагов, которые могут помочь вам правильно соединить провода в клеммной коробке:

1. Подготовьте материалы: для соединения проводов в клеммной коробке вам понадобятся клеммы, кусачки, кусачки для снятия изоляции проводов и провода нужной длины.

2. Отключите электрическое питание: перед началом работы необходимо отключить электрическое питание на соответствующем автомате.

3. Подготовьте провода: с помощью кусачек удалите изоляцию с концов проводов на необходимую длину. Обязательно проверьте, чтобы длина обнаженного провода соответствовала требованиям клеммной коробки.

4. Установите клеммы: установите клеммы в клеммную коробку, обратив внимание на их тип и размер, а также на их максимальную допустимую нагрузку.

5. Соедините провода: поместите концы обнаженных проводов в соответствующие клеммы в клеммной коробке. Обычно для соединения проводов используют клеммные зажимы, которые крепко удерживают провода и обеспечивают надежное соединение.

6. Проверьте соединения: после того, как вы соединили провода, убедитесь, что они находятся в правильной позиции, не соприкасаются друг с другом и не выступают из клеммной коробки. Также проверьте, что оборудование, подключенное к клеммной коробке, работает корректно.

7. Закрепите провода: после проверки убедитесь, что провода закреплены клеммами настолько крепко, насколько это необходимо.

8. Включите электрическое питание: после того, как все провода правильно подключены и закреплены, можно снова включить электрическое питание и проверить работу оборудования, подключенного к клеммной коробке.

Важно помнить, что соединение проводов в клеммной коробке может быть опасной работой, поэтому если вы не уверены в своих знаниях и навыках, лучше обратиться к профессионалам, чтобы они могли выполнить эту работу безопасно и правильно.
