Как правильно скрутить три провода: 11 методов и советы по соединению.
Крутим сами
При выполнении профессионального монтажа часто применяют специальные зажимы, такие как СИЗ (соединительный изолирующий зажим), для установки соединений. Использование этих зажимов позволяет соблюдать требования ПУЭ относительно окончательной скрутки проводов, но следует учитывать, что данное устройство не предназначено для работы с высокими токами.
Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

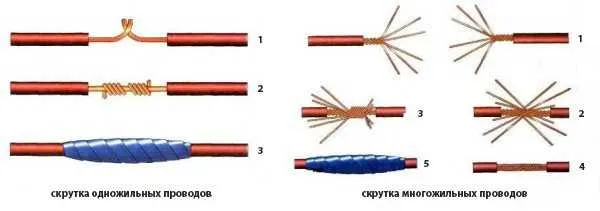

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.

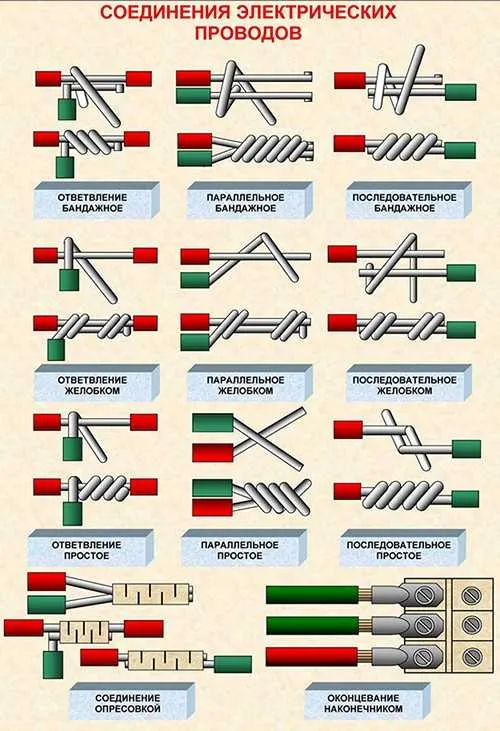

Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой
Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Правильная скрутка и виды соединения электрических проводов
Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.
Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях
Потому правильному соединению проводов нужно уделить большое внимание
Современные материалы
Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

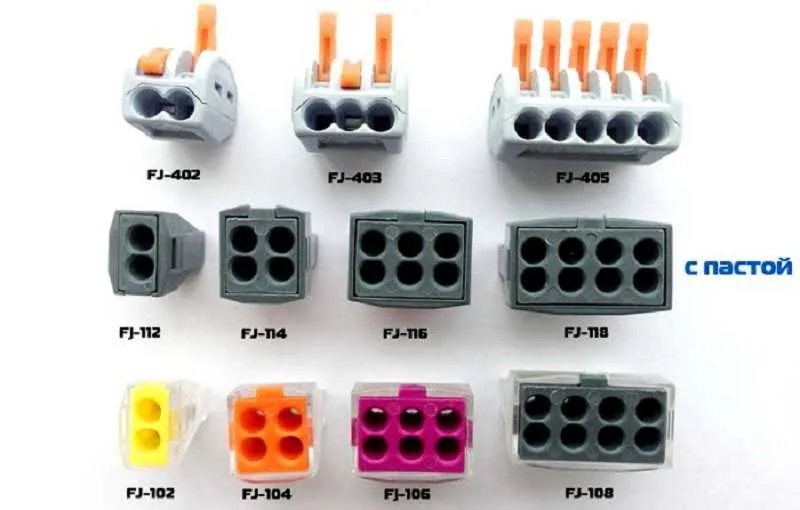

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.
Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.
Клеммники или клеммные колодки
Клеммы различных видов
Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.
Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.
С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.
Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Как соединить 3 провода
Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.
В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.
Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.
Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.
Для чего нужно хорошая скрутка?
Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:
- площади поверхности в месте контакта;
- наличия окисной плёнки на жилах.
Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.
пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится
Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.
Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.
Соединение проводов
Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление
Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля
В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

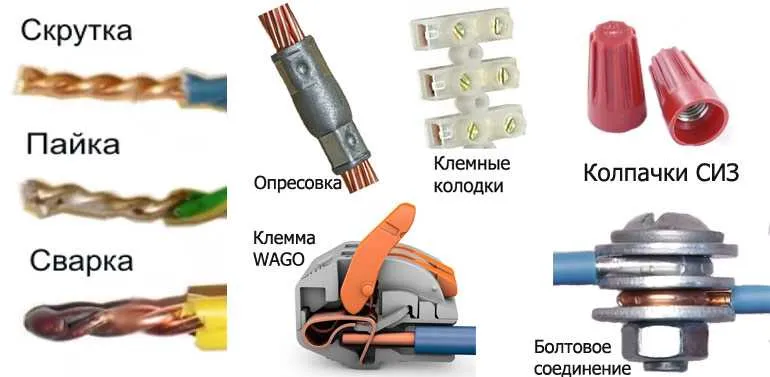

Соединения можно разделить на виды:
- скрутка;
- сварка;
- пайка;
- опресовка;
- клеммные колодки;
- самозажимные клеммники (клеммы WAGO);

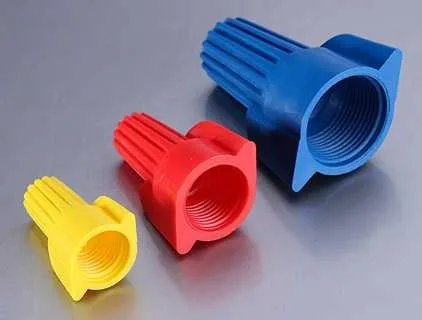

- колпачки СИЗ;
- болтовой зажим.
Способы соединения
Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).
Выбор какое соединение использовать зависит от различных факторов:
- материал (сталь, медь, алюминий);
- количество скручиваемых элементов;
- сечение;
- место проведения работы (дом, улица, в земле и т.д.).
Изоляция соединения

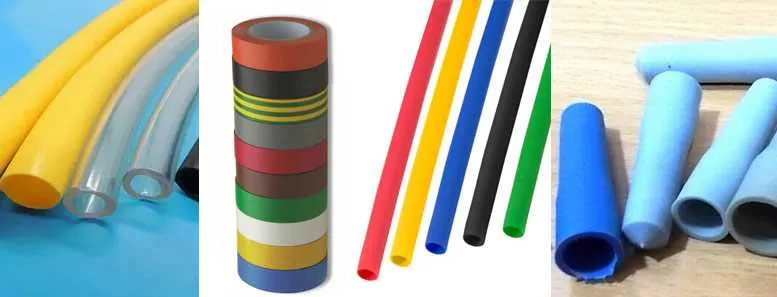

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:
- полихлорвиниловые трубки;
- изоляционную ленту;
- термоусадочные трубки;
- специальные колпачки изоляторы скрутки.
Способы изоляции проводов
Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.
На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.
Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
Tags: автомат, бра, вид, вред, дом, е, зажим, знак, изолировать, изоляция, кабель, как, кт, монтаж, нагрузка, обжим, правило, провод, пуск, р, сад, сеть, скрутка, соединение, соединение провод, сопротивление, срок, тен, ток, ук, щит, электрощит
Как правильно соединить провода без пайки?
Существует несколько способов соединения проводов без пайки, вот некоторые из них:
-
Соединение проводов с помощью клеммных колодок: это один из наиболее распространенных способов соединения проводов без пайки. Для этого необходимо вставить концы проводов в отверстия на клеммной колодке и затянуть винт, который фиксирует провода. Клеммные колодки могут быть использованы как для одиночного соединения, так и для соединения нескольких проводов.
-
Использование проводных гильз: проводные гильзы представляют собой трубчатые металлические оболочки, которые помещаются на концы проводов. Затем провода вставляются в отверстия, после чего гильза сжимается с помощью пассатижей или другого инструмента, чтобы создать надежное соединение.
-
Использование зажимных соединений: зажимные соединения также могут быть использованы для соединения проводов. Эти соединения включают в себя пластиковые или металлические зажимы, которые крепятся к проводам и затем соединяются между собой.
Важно помнить, что при соединении проводов без пайки необходимо убедиться в надежности соединения, чтобы избежать отключения электрической цепи или возгорания. Также следует обратить внимание на правильное соответствие проводников их цвету (фаза, ноль, заземление). При необходимости, лучше обратиться к специалисту, чтобы он проверил работоспособность соединений и подтвердил их безопасность.
