Как правильно соединять провода

Согласно статистике, до 80% домашних пожаров происходят из-за проблем с электричеством, в основном, из-за неправильных контактов между электропроводами. Чтобы предотвратить такую ситуацию, рассмотрим, как правильно соединять провода при монтаже домашней электросети.

Содержание:

• Скрутка проводов
• Спайка проводов
• Соединение методом опрессовки
• Сварка проводов
• Болтовое соединение проводов
• Винтовое соединение проводов
• Самозажимные соединения

Способов соединения проводов, не так уж и много. По большому счету, не важно, каким именно способом вы соедините провода – главное, чтобы между ними был хороший контакт. Вот способы, которыми соединяют провода чаще всего:

• скрутка
• спайка
• опрессовка
• сварка
• болтовое соединение
• винтовое соединение
• самозажимные соединения (WAGO)

А сейчас подробно разберем все эти виды соединений.

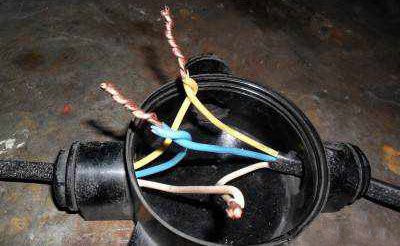

Скрутка проводов

Скрутка, – пожалуй, самый часто используемый вид соединения проводов. Довольно эффективный вид соединения, однако согласно последней редакции ПУЭ, скрутки категорически запрещены. Таким образом, чтобы ни говорили приверженцы старых способов электромонтажа и как бы они не защищали их, они оказываются «вне закона», согласно новым правилам. Правила, на то они и правила, чтобы их соблюдать. Тем более что с электричеством шутки плохи. От себя добавим, что новые правила устройства электроустановок (ПУЭ), справедливы. Ведь энергопотребление современных домов и квартир возросло многократно, и если раньше надежно работали скрутки проводов, то сегодня они уже не справляются с повышенной нагрузкой в домашней сети. Словом, скрутки запрещены, а значит нужно использовать другие способы соединения. Идем дальше.

Спайка проводов

Спайка проводов, это один самых старых способов сделать надежное соединение проводов. Как соединить провода при помощи пайки? Для этого понадобятся:

• паяльник или паяльная станция
• припой свинцово-оловянный
• канифоль или любой другой флюс
• кусок наждачной бумаги

Спайку проводов производите следующим образом: зачистите провода на необходимую длину, обработайте оголенные провода наждачной бумагой, скрутите провода между собой, скрученные провода хорошо прогрейте паяльником и окуните в канифоль, после этого нанесите припой, при этом проследите, чтобы припой обволакивал всю поверхность места пайки. Заизолируйте место пайки и надежное соединение готово.

Соединение методом опрессовки

Как правильно соединить провода методом опрессовки? Для этого вам понадобятся специальные соединительные гильзы и инструмент под названием «пресс-клещи».

Опрессовка проводов проводится следующим образом: зачищаем провода на длину гильзы, немного скручиваем провода и помещаем в гильзу, зажимаем гильзу пресс-клещами и изолируем место соединения – готово.

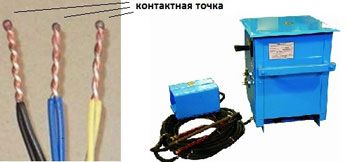

Сварка проводов

Еще один самых надежных методов соединения проводов. Однако использовать этот способ соединения сможет не каждый, т.к. он требует наличия специального оборудования. Оборудование для сварки – это сварочный трансформатор, мощностью не менее 1 кВт и напряжением до 24 В, угольные электроды и специальный флюс. Если у вас есть такое оборудование, то работа выполняется следующим образом: предварительно очищенные и скрученные провода опускаем в углубление электрода с насыпанным туда флюсом и включаем сварочный аппарат. Практически мгновенно концы проводов сварятся, образуя на поверхности характерный спекшийся шарик. Очистите его от шлака и соединение готово – осталось лишь заизолировать его.

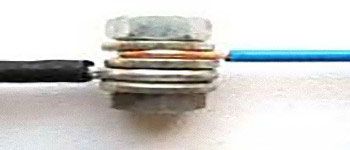

Болтовое соединение проводов

Такое соединение целесообразно применять для соединения проводов из разных металлов (алюминий и медь). Для того чтобы металлы не окислялись, под воздействием друг друга, между ними следует установить стальную шайбу.

Этот способ хорош и дает надежный контакт, но имеет один недостаток – громоздкость. Разместить несколько таких соединений в стандартной соединительной коробке будет проблематично.

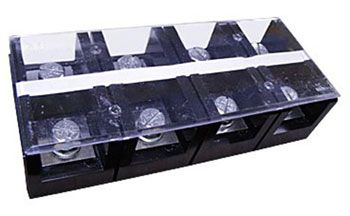

Винтовое соединение проводов

Этот способ соединения проводов также рекомендуется использовать для соединения проводов из разных металлов. Часто применяется для монтажа светильников и ответвлений проводов в соединительных коробках. Полностью соответствует всем требованиям ПУЭ. Для лучшего контакта, перед тем как вставить конец провода под зажимной винт, его необходимо предварительно пропаять. Конструктивно винтовые соединения выполнены в виде панелек с винтами, под которыми расположены пружинящие шайбы, которые не дают проводу вылететь. Единственный недостаток данного вида соединений, это то, что время от времени винты нужно подтягивать.

Самозажимные соединения

Самый современный вид соединения проводов. Главный козырь такого способа соединения – легкость, удобство и быстрота монтажа. К тому же, не требующий, каких либо дополнительных приспособлений и инструментов. Одними из самых известных конструкций самозажимных соединений, являются клеммники WAGO.

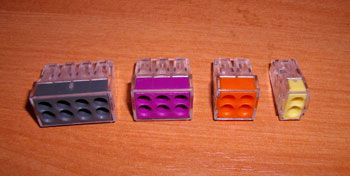

Клеммники типа WAGO – это обширная линейка подобных устройств. Есть варианты, как для соединения двух проводов, так и сразу для 8-16 «посадочных» мест. Особенностью этих клеммников является то, что изнутри они обработаны специальным составом, который препятствует окислению проводов.

Вот и все – мы рассказали вам об самых распространенных способах как соединить провода. Выбор за вами.
