Соединение проводов в распределительной коробке: схема, фото, видео инструкция

Соединение проводов в электрической распределительной коробке является важным шагом в монтаже электропроводки, который следует проводить после укладки кабеля. Некоторые могут полагать, что использование распаечной коробки не нужно, однако это неверное предположение из-за нескольких факторов.

Содержание:

• Схема соединения проводов в распределительной коробке
• Способы соединения проводов в распредкоробке
• Видео соединения проводов в распределительной коробке

Схема соединения проводов в распределительной коробке

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д. Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение проводов в распаечной коробке.

Наконец, с точки зрения пожарной безопасности преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Способы соединения проводов в распредкоробке

Согласно данным правил (ПУЭ), существуют следующие способы соединения проводов в распределительной коробке:

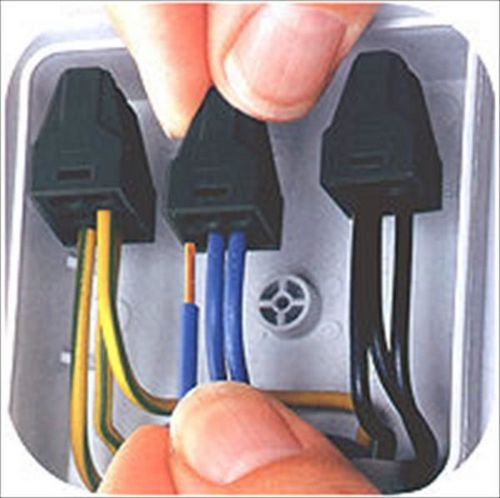

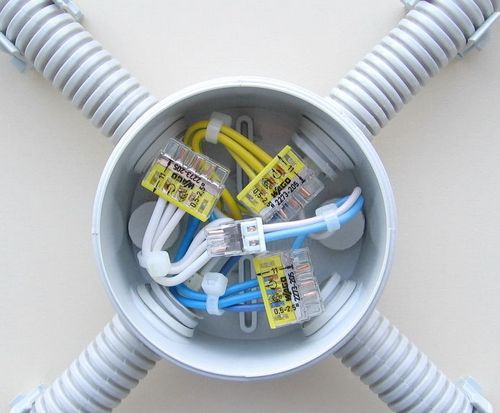

• Соединение с помощью клеммных колодок является наиболее предпочтительным способом: клеммные колодки имеют небольшие размеры и с лёгкостью помещаются в распредкоробку, и купить их не составит труда. Остаётся лишь обрезать провода под определённую длину, соединить соответствующие жилы и уложить полученную сборку в коробку.
• Соединение проводов в распределительной коробке методом пайки – способ, более подходящий для профессионалов, которые имеют достаточный опыт в проведении подобной процедуры. Не имея опыта, человек затратит на пайку массу времени, да и не факт, что в результате получится качественное соединение.
• Соединение проводов в распред коробке методом опрессовки можно считать самым надёжным неразъёмным соединением. Однако это достаточно трудоёмкая работа, требующая навыков, наличия специальных приспособлений и материалов – это пресс-клещи, медные или алюминиевые гильзы и термоусадочная трубка. Предварительно зачищенные жилы следует вставить с обеих концов гильзы до упора и обжать соединение. Непосредственно перед обжатием на один из коммутируемых проводов следует надеть термоусадочную трубку, а после опрессовки сдвинуть трубку на гильзу и нагреть её до температуры усадки.

Метод скрутки является самым простым вариантом соединения. Однако если говорить о том, надёжно ли такое соединение проводов в распределительной коробке, ПУЭ допускают подобный способ лишь как временный и запрещают скрутку без последующей полноценной доработки соединения.

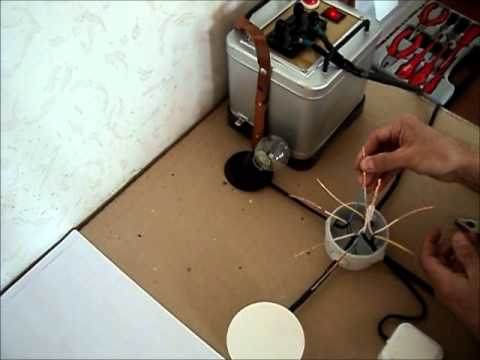

Для тех, кто впервые сталкивается с такой задачей как соединение проводов в распределительной коробке, фото и видео, представленные в статье, помогут максимально наглядно представить, как проводится эта процедура всеми перечисленными выше способами.

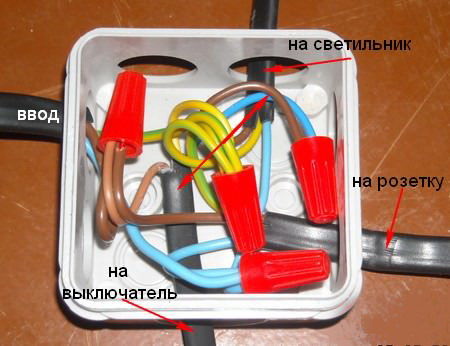

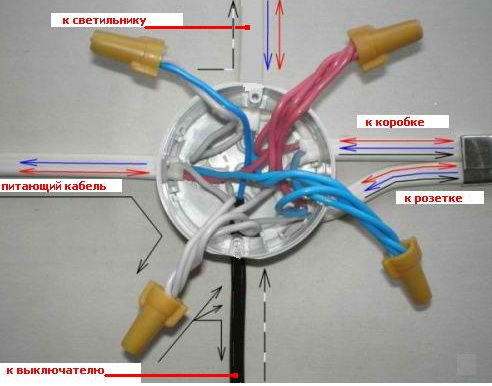

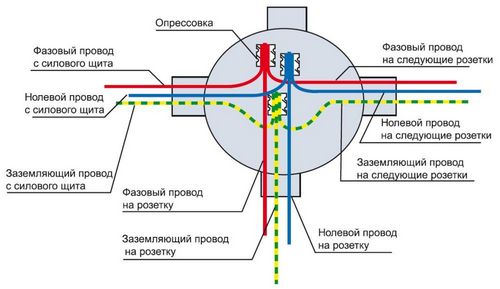

Основные коммутируемые в коробке элементы проводки – это светильники и розетки, при этом схема соединения проводов в распределительной коробке для них будет различна. Для розетки потребуется простое соединение проводов по цветам. Всего будет три цвета: фаза (серый, коричневый или чёрный), ноль (синий или голубой), заземление (жёлтый с зелёной полосой). Существуют и провода без заземления, тогда кабель будет двухжильным, и вместо трёх цветов будет два. Для светильника с одноклавишным выключателем потребуется соединение в коробке только 2 проводов: ноль будет соединяться с проводом, идущим напрямую к светильнику, а фаза будет проходить к светильнику через выключатель. Для люстры с 2-клавишным выключателем разница будет лишь в том, что к люстре в данном случае от выключателя пойдут 2 провода, отвечающих за разные группы лампочек, а ноль останется общим.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!
