Виды распределительных коробок для электропроводки, соединение проводов правила монтажа

Распределительная коробка в квартире выступает в роли «коммутатора» для электропроводки, где источник питания распределяется к электрическим устройствам (осветительным приборам и розеткам). Типы распределительных коробок классифицируются по способу монтажа, фото примеров рядом.

Содержание:

• Классификация распределительных коробок
• Материал для распредкоробок
• Устройство
• Размеры
• Монтаж распределительной коробки

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Классификация распределительных коробок

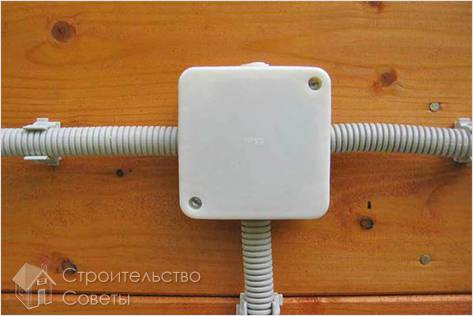

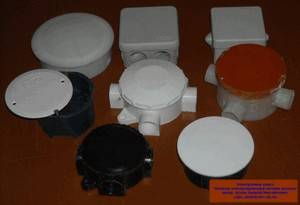

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

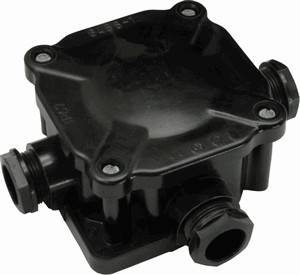

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Хотите узнать все про прибор для поиска скрытой проводки? Мы предоставили Вам эту информацию.

Вас интересует, что такое глубина заложения ленточного фундамента? Информация тут.

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

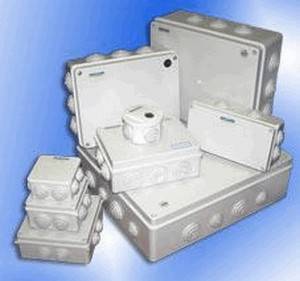

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

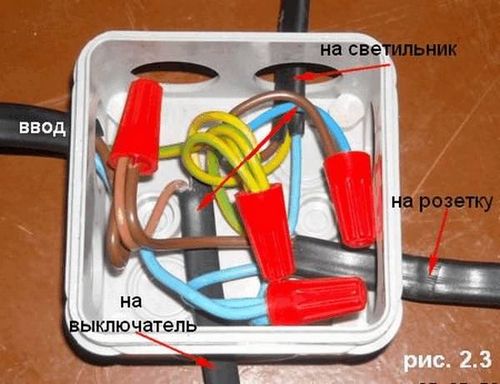

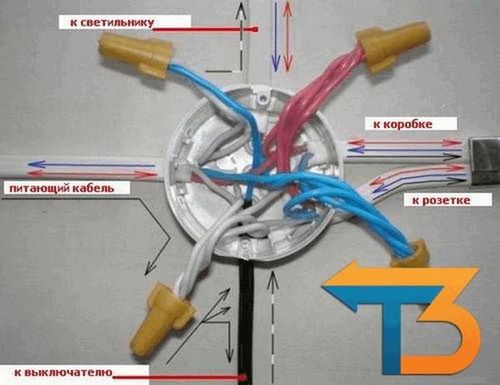

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

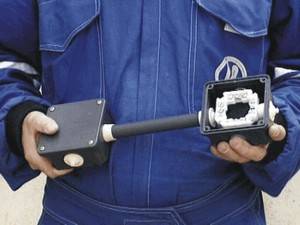

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео
