Монтаж скрытой электропроводки. Особенности и виды

Текст, который расположен под отделкой стен и потолка, и к которому можно получить доступ только вырывая препятствующие ему элементы, называется «скрытой электропроводкой». В типовых многоквартирных домах, сооруженных из железобетонных панелей, скрытая электропроводка устанавливается в стальных трубах, укладываемых заранее в толщу бетона.

Электропроводка в типовых железобетонных конструкциях

Содержание:

• Электропроводка в типовых железобетонных конструкциях
• Устройство электропроводки в стенах из блоков и кирпичей
• Прокладка внутри каркасных конструкций
• Проектирование и расчет
• Выбор проводов
• Последовательность монтажа в штробах
• Последовательность монтажа в каркасных конструкциях

Провода протягиваются по трубам и соединяются в распределительных коробках. Все электрические точки (так называются распределительные коробки, выключатели и розетки) спроектированы заранее и под них в бетоне размещены металлические гильзы типовых размеров.

Провода прокладываются внутри труб и соединяются в распределительных коробках согласно заранее спроектированной схеме. Выключатели и розетки с корпусом потайного типа подключаются к проводке и закрепляются в гильзах.

Устройство электропроводки в стенах из блоков и кирпичей

В доме, сложенном из кирпича и блоков (шлакобетон, газобетон), устроить систему скрытых труб невозможно. Технология монтажа скрытой электропроводки предусматривает устройство вырезанных в стенах и потолке канавок под провода – штробов.

Резка твердых материалов (в том числе и монолитного бетона) выполняется специальным оборудованием – электрическим штроборезом.

Похожий на дисковую шлифовальную машину – «болгарку», штроборез оборудован двумя абразивными дисками, расстояние между которыми можно регулировать.

С его помощью можно прорезать достаточно глубокие параллельные канавки, середина которых выдалбливается долотом на перфораторе (или вручную).

Гнезда под электрические точки вырубаются в толще стен с помощью круглых коронок с диаметром, соответствующим корпусу точки.

Если корпус точки квадратный, для устройства гнезда применяется перфоратор с буром и долотом. Чтобы уменьшить количество пыли, образующейся при резке бетона или кирпича, штроборез соединяется с пылесосом.

В мягких газобетонных блоках, которые используются для утепления несущих стен и устройства внутренних перегородок, штробы можно прорезать ручным штроборезом.

Прокладка внутри каркасных конструкций

Но проводку можно скрыть не только в толще стены, но и в каркасных конструкциях, которых в доме бывает очень много: перегородки, обшивка стен, фальшполы, подвесные и натяжные потолки.

В таких конструкциях технология монтажа скрытой проводки предусматривает использование пластиковых или металлических коробов (облегченные перфорированные конструкции), которые крепятся к каркасам.

Провода укладываются внутрь коробов и фиксируются пластиковыми подвязками.

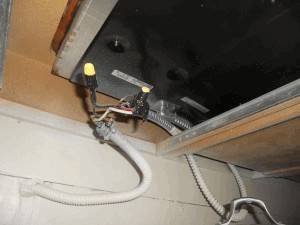

Не менее популярны гофрированные трубы (ПВХ), которые фиксируются внутри каркасов с помощью пластиковых привязок или проволоки.

Гибкость гофры позволяет делать множество поворотов без разрывов, а жесткие ребра обеспечивают провода защитой от механических повреждений. Негорючий пластик не воспламеняется при внезапном замыкании и не дает загореться проводам внутри трубы.

На каркасных конструкциях можно закрепить любой корпус электрической точки. Под потайной вырезается соответствующее отверстие, а накладной корпус крепится винтами — саморезами.

Проектирование и расчет

Первый этап проектирования состоит в определении мощности всех электроприборов внутри дома или квартиры. В этом поможет схема расположения помещений, на которой можно отметить места размещения приборов.

Суммирование мощностей покажет, какой вводной автомат потребуется, а по отдельным помещениям и функциям приборов определяется количество и номинальный ток линейных автоматов. Этот расчет также поможет подобрать сечение проводов.

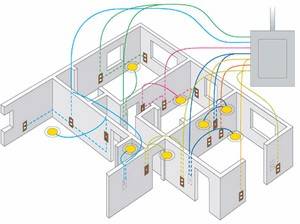

Схема скрытой электропроводки указывает монтажникам размещение электрических точек и пути прокладки проводов. К схеме составляется спецификация оборудования и материалов.

В ней указываются количество, наименования и марки электрооборудования и проводов. При планировании количества материалов не мешает создать небольшой резерв на непредвиденные ситуации (10-15%).

Выбор проводов

Провод для скрытой электропроводки подбирается с учетом возможных напряжений материалов, из которых сложены стены: пластичный, гибкий, с многослойной изоляцией.

Для заделки в стены под штукатурку лучше всего подходят провода с медными жилами и поливинилхлоридной изоляцией марок ВВГнг или NYM. Внутри общей изоляции трехжильного провода NYM между отдельными проводами засыпана порошкообразная негорючая засыпка, что дает дополнительную защиту от возгорания.

Провода выбираются по суммарной мощности электроприборов. Если к розетке будут подключаться мощный электрочайник или утюг, паровая станция или «чудо-печка» с мощностью более 2-3 кВт, рекомендуем провести к розеткам провода большего сечения.

Для линий освещения рекомендованы провода сечением жилы от 1,5 мм² , способные выдержать нагрузку 4,1 кВт.

Для розеточных линий, к которым будут подключаться более мощные электроприборы, используются провода с сечением от 2,5 мм² , под нагрузку в 6 кВт.

Кухонная электроплита мощностью 5-12 кВт подключается к распределительному щитку через отдельный автомат по отдельной линии. Кабель для скрытой проводки под плиту в квартире обязательно должен быть трехжильным, сечение жилы не менее 6 мм² .

Третий провод подключается к защитному занулению. Для прокладки линии можно использовать витые провода с хорошей изоляцией (ПВСнг).

Нередко в частных домах и квартирах монтируются «теплые полы», достаточно энергоемкие системы. В среднем мощность бойлеров или кабельных систем составляет 5-8 кВт и требует прокладки отдельной линии.

Последовательность монтажа в штробах

Сначала размечаются места, в которых будут крепиться электрические точки. В стенах выбуриваются круглые или прямоугольные углубления, достаточные для фиксации металлических гильз, в которых будут закреплены распределительные коробки, выключатели и розетки.

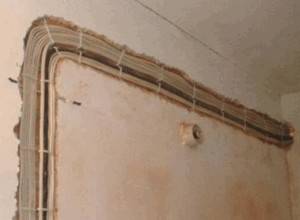

Скрытая электропроводка в квартире кирпичного дома укладывается в специально прорезанных каналах — штробах. Штроборезом прорезаются бороздки глубиной не менее 1,5 см и шириной, достаточной для укладки провода или кабеля.

Затем в углублениях укрепляются гильзы (защитные контейнеры). Алебастровый или гипсовый раствор быстро застывает и прочно держит гильзу до полного заштукатуривания.

А здесь рассказано про бензиновые генераторы для дома.

В этой статье рассказано что такое заливка фундамента под забор.

Следующий этап – укладка проводов в штробы и заведение свободных концов в распределительные коробки и гильзы выключателей и розеток. Провода фиксируются гипсовым раствором точечно, через 0,6-1 метр и на поворотах.

В распределительных коробках разделанные провода соединяются на прочную скрутку, с последующей сваркой или опрессовкой, места соединений тщательно изолируются.

Коробку можно закрыть и заштукатурить, но лучше оставить крышку на поверхности, для переподключений и ремонта. Штукатурка накладывается так, чтобы край гильзы сравнялся с выровненной поверхностью стены.

Последовательность монтажа в каркасных конструкциях

Электропроводка прокладывается в каркасах перед закладкой утеплителя (минеральной плиты). Жестяной короб крепят к деревянному или профильному каркасу саморезами через 0,5-0,6 м. а затем внутрь помещают провода, нарезанные по размерам от точки до точки (с запасом 15-20 см.) и выводят концы к местам, где будут впоследствии крепиться распределительные коробки, выключатели и розетки.

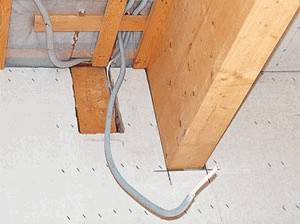

Гофрированную трубу фиксируют внутри каркасов с помощью пластиковых подвязок или тонкой проволоки. Провода при укладке внутри трубы должны занимать не более 40% диаметра, чтобы впоследствии иметь свободу для движения при замене. Концы трубы должны вплотную примыкать к гильзам или входить в них.

Ремонт скрытой электропроводки – дело хлопотное, требующее демонтажа всех препятствий, поэтому проводится только в экстремальных случаях: перепланировка, капитальный ремонт и полная смена отделки.

В менее значимых случаях провода можно оставить под отделкой и прорубить для новой электропроводки новые штробы и гнезда.
