Регистры отопления: расчет отопительных регистров из труб, как рассчитать количество, теплоотдача
Отопительные регистры – это устройства, предназначенные для улучшения теплообмена между внутренним пространством и теплоносителем. Они устанавливаются в жилых, офисных и производственных зданиях, а также в складских помещениях. В этом материале мы расскажем, что такое отопительные регистры и каковы их преимущества.
Содержание:
- Разновидности отопительных регистров
- Секционные
- Змеевиковые
- Расчет регистров отопления — как рассчитать правильно
- Характеристики устройств
- Отопительные регистры с нагревательным элементом
- Достоинства оборудования
Разновидности отопительных регистров
По строению регистры отопления представляют собой стальные трубы, совмещенные с системой отопления патрубками меньшего диаметра. Различают 2 основных типа регистров отопления.

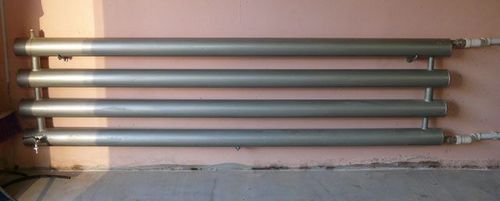

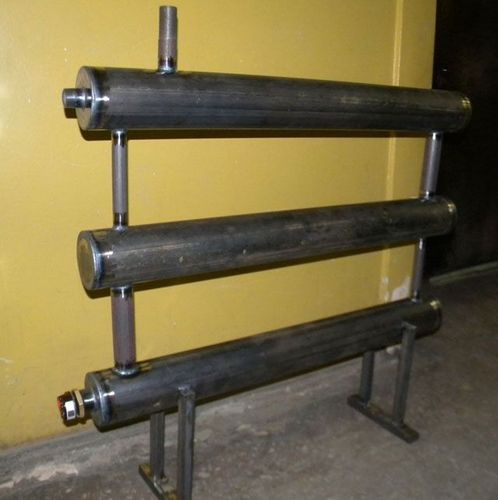

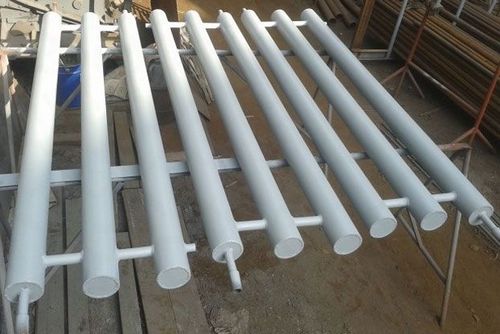

Секционные
Секционные стальные регистры отопления из гладких труб могут состоять как из одной, так и из нескольких отрезков, концы которых закрыты заглушками. Входящая труба с теплоносителем врезается в верхнюю часть секции. Перемещаясь из стороны в сторону, вода постепенно заполняет всю секцию.
Для изготовления данного вида теплообменника используются гладкие стальные трубы сечением 25-400 мм. Чаще всего применяют трубы 76, 89, 108 и 159 мм в диаметре. Врезку входных и выходных патрубков можно выполнять на резьбе, фланцевым соединением или сваркой.
Дополнительно оборудование оснащено штуцером с резьбой, в который подключается воздухоотводчик. Такие стальные регистры рассчитаны на максимальное давление теплоносителя в пределах 10 кгс/см2 или 1 МПа.
Установленные по бокам трубы заглушки бывают плоские или в форме эллипса. Переходы между трубами стараются делать максимально близко к краям, чтобы увеличить теплоотдачу оборудования.

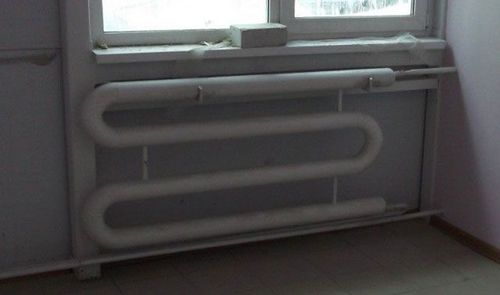

Змеевиковые
В отличие от секционного, змеевиковый теплообменник представляет собой одну длинную трубу, изогнутую в форме буквы S. В нем используются трубы аналогичного сечения, причем участков их сужения не наблюдается.
Благодаря особой форме конструкции увеличивается теплоотдача регистров отопления данного типа и снижается гидравлическое сопротивление теплоносителя.
В большинстве случаев регистры отопления изготавливаются из труб с гладкими стенками из высокоуглеродистой стали. Однако можно встретить и приборы из нержавеющей или низколегированной стали, а также чугунные.
Благодаря использованию регистров отопления, даже если они имеют компактный размер, можно добиться высокой эффективности обогрева. В связи с этим данные приборы активно применяются в промышленных и складских помещениях больших размеров.
Стоит отметить, что применение регистров особенно актуально в помещениях, к которым предъявляются повышенные требования санитарной и пожарной безопасности.
Расчет регистров отопления — как рассчитать правильно
Принимая решение об установке данного вида теплообменников в своей квартире, стоит определиться, как рассчитать регистры отопления.
Для этих целей используют следующую формулу:

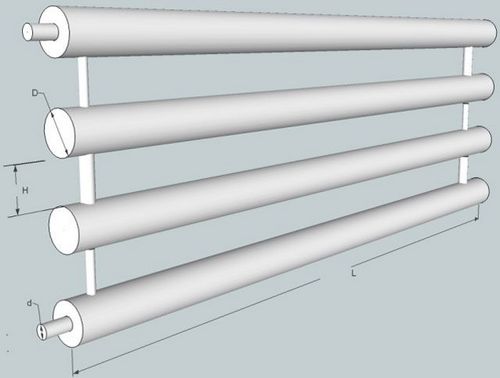

Q = πdнLk(tг — to)×(1 — ηиз), в которой:
π = 3,14 – постоянная величина;
dн – внешнее сечение трубы, м;
L – длина отрезка, м;
tо – температура воздуха в здании, в котором будет монтироваться регистр;
tr – температура воды, циркулирующей в трубопроводе;
k – коэффициент теплопередачи, значение которого равно 11,63 Вт/м2℃;
ηиз – коэффициент теплопередачи изоляции. Если прибор изолирован, значение ηиз=0,6-0,8. В приборах без изоляции такой коэффициент равен нулю.
Произведем расчет регистров отопления для трубы сечением 159 мм и длиной 5 м. Температура воды в контуре составляет 80 ℃, а температура воздуха в комнате – 23 ℃.
Q=3,14×0,159×5×11,63×(80-23)×(1-0)=1654,8 Вт.
Результат расчета регистров из гладких труб для отопления показал мощность теплообменника, в котором использована одна горизонтальная труба. Если он состоит из нескольких рядов, для каждого последующего уровня применяется понижающий коэффициент 0,9.
Чтобы не вникать в подробности, как рассчитать количество регистров отопления, можно воспользоваться онлайн калькуляторами, однако их результаты довольно часто остаются далекими от истины. В связи с этим желательно все-таки разобраться с формулой и выполнить расчет регистров отопления из труб, чтобы проверить, насколько правильный результат выдает калькулятор.
Во время установки отопительных регистров следует придерживаться требований ГОСТа. Поскольку соединение должно быть прочным и надежным, чтобы выдержать массу прибора находящимся внутри теплоносителем, потребуется сварочный аппарат.
Характеристики устройств
Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:
- Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
- Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
- Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
- Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
- Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
- Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.
Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.
Обратите внимание, что эффективность оборудования будет зависеть от количества уровней и отступа между ними, конфигурации прибора (S-образной или секционной), типа используемого материала, а также наличия изоляции и свойств теплоносителя.
В большинстве случаев регистры отопления обладают такими характеристиками:
- Для теплообменника использованы электросварные трубы из углеродистой стали.
- Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
- Максимальное значение давления – 10 кгс/м2.
- Сечение труб в секциях – 32-219 мм.
- Минимальный отступ между уровнями – от 50 мм.
- Сечение соединительных перемычек – от 32мм.

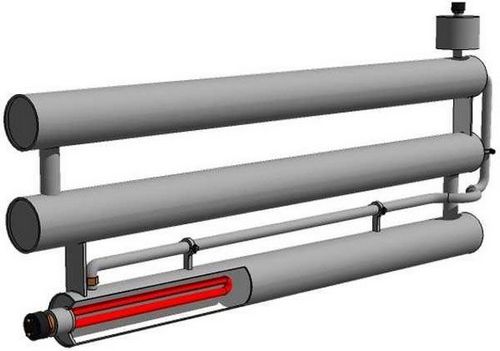

Отопительные регистры с нагревательным элементом
В тех случаях, когда в помещении невозможно проложить отопительные трубы, устанавливают особый вид регистров – с ТЭНом. Его мощность колеблется в пределах 1,6-6 кВт, а требуемое рабочее напряжение 220 В при частоте переменного тока 50 Гц.
Иногда в комплект с прибором входит циркуляционный насос, который обеспечивает эффективную теплоотдачу отопительного регистра благодаря усиленной циркуляции теплоносителя.
Если оборудование работает автономно, его заполняют антифризом. В таком режиме ТЭН способен поддерживать температуру поверхности в пределах 80 ℃.
В тех случаях, когда приборы встроены в общую отопительную систему, ТЭН включается в момент падения температуры теплоносителя, или же отключается, если необходимости в нем нет.
Достоинства оборудования
Основными достоинствами данной разновидности теплообменника можно считать:
- удобство в эксплуатации;
- легкость обслуживания (чистки);
- наличие большой теплоотдающей площади при малых габаритах;
- высокая пожаробезопасность;
- экономный расход электроэнергии при наличии ТЭНа;
- возможность использования в качестве полотенцесушителя;
- широкая область применения – можно устанавливать на складах, в производственных цехах, торговых павильонах и офисных зданиях, а также в больницах и поликлиниках.
Выводы
Если вы решили оборудовать свой дом данным типом отопительных приборов, советуем тщательно разобраться в особенностях его работы, а также изучить тонкости создания и установки регистров. Дополнительная справочная литература очень вам в этом поможет.
