Теплоотдача радиаторов отопления – параметр эффективности отопительных приборов
Когда выбирают радиаторы для отопительной системы, важнейшими факторами являются тепловая эффективность, внешний вид и стоимость. Найти радиатор, который подходит домашнему интерьеру и недорогой, не сложно, так как есть множество моделей на рынке. Однако, выбрать радиатор с нужной теплоотдачей для конкретного помещения может быть сложнее.
Содержание:
- Расчет необходимой тепловой мощности радиаторов
- Зависимость теплоотдачи от материала и размещения радиаторов
- Влияние схемы подключения радиаторов на их теплоотдачу
- Меры по увеличению теплоотдачи
Теплоотдача радиаторов отопления является важным критерием при выборе отопительного прибора. Важно знать, что чем выше теплоотдача, тем лучше радиатор сможет справиться с обогревом всего помещения.
Расчет необходимой тепловой мощности радиаторов
Требуемая теплоотдача радиаторов, их количество и число секций в них зависит от качества теплоизоляции конструкций здания. Параметры и тип отопительных приборов определяются с учетом притоков холода от окон и наружных стен. Если в комнате одно окно и одна наружная стена, для отопления 10 м2 такого помещения потребуется 1 кВт тепловой мощности установленных радиаторов. Для угловых комнат с двумя наружными стенами это значение увеличивается до 1,3 кВт. Такой расчет приемлем для помещений со стандартной высотой потолков — 2,7 м.

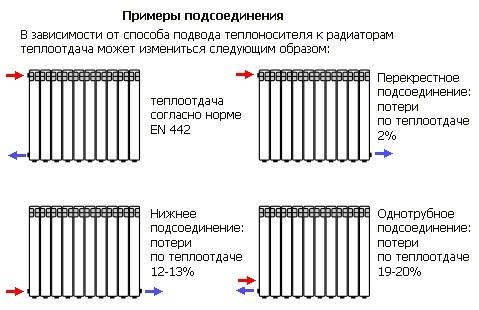

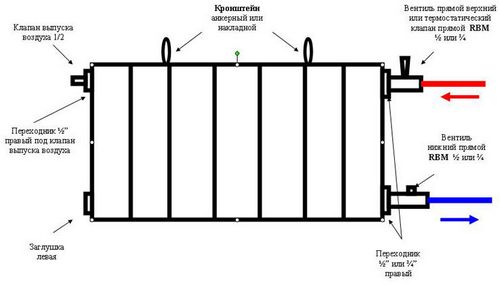

Схема подключения радиатора отопления.
Для расчета требуемой теплоотдачи батарей отопления для помещений с более высокими потолками потребуются следующие исходные данные:
- S — площадь помещения;
- h — высота потолков;
- 41 Вт — минимальная теплоотдача приборов для обогрева 1 м3 объема.
Перемножив исходные значения, вы получите требуемую суммарную тепловую мощность приборов для обогрева комнаты. Разделив полученный результат на номинальную теплоотдачу одной секции приобретаемых радиаторов, можно получить требуемое их число.
К примеру, для отопления спальни с размерами 3х5 м и высоте потолков 3,2 м потребуется радиатор с теплоотдачей 3х5х3,2х41=1968 Вт. Тепловая мощность секции биметаллического радиатора — 185 Вт. Для отопления рассчитываемой комнаты потребуется (1968 /185=10,63) 11 секций биметаллической батареи отопления. Если в результате расчета получено не целое число, увеличивайте его значение в большую сторону.
Вернуться к оглавлению
Зависимость теплоотдачи от материала и размещения радиаторов

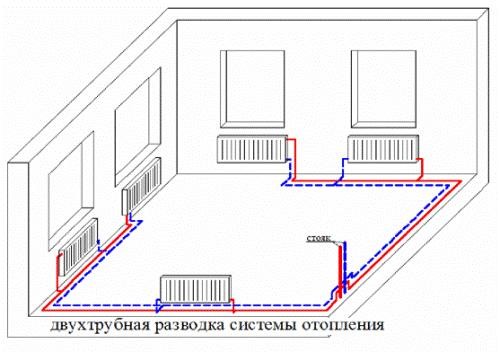

Схема системы отопления дома.
Эффективность отопления помещения зависит от правильной установки отопительных приборов.
- корпусы батарей должны быть смонтированы строго горизонтально, чтобы избежать скопления воздуха в верхней точке прибора;
- отступ от линий подоконника и пола должен быть не менее 10 см;
- расстояние от бокового края до стены — не менее 3 см;
- мебель и другие бытовые предметы не должны препятствовать теплообмену прибора с воздухом. Они должны находиться не ближе 60 см от приборов.
Тепловая мощность радиаторов значительно различается в зависимости от материала, из которого они изготовлены. По возрастанию показателя теплопроводности основные применяемые материалы располагаются в следующем порядке:
- чугун — 53 Вт/м*К;
- сталь — 65 Вт/м*К;
- алюминий — 230 Вт/м*К.
Наиболее эффективная теплоотдача у алюминиевых радиаторов. Биметаллические аналоги сочетают тепловую мощность алюминия и прочностные характеристики стали, входящей в сплав. Теплоотдача стальных батарей увеличивается за счет небольшой толщины их стенок. У чугунных радиаторов наиболее низкая теплоотдача и высокая тепловая инерционность.
Обычно торгующие организации вместе с прайсом предоставляют таблицу со значениями теплоотдачи различных моделей и типоразмеров. Для секционных батарей указывается тепловая мощность одной секции. Таблица часто сопровождается примечанием типа: «Теплоотдача указана при значениях температур 90/70/20 °С.» Цифры соответственно обозначают температуру теплоносителя на подаче, на выходе и температуру в помещении.
Вернуться к оглавлению
Влияние схемы подключения радиаторов на их теплоотдачу
Схема подключения батарей к системе также влияет на степень их теплоотдачи.
Наиболее интенсивный теплообмен происходит при двухтрубном подключении приборов отопления к трубопроводу.

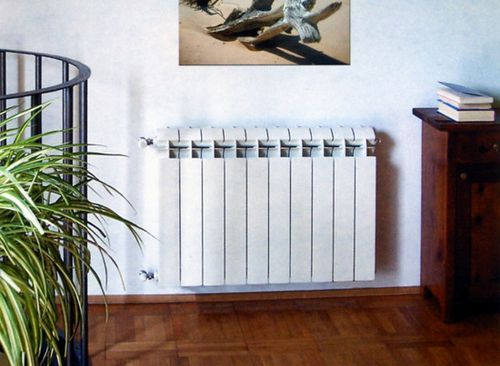

Установка алюминиевых радиаторов отопления.
Теплоноситель, пройдя через радиатор, поступает в обратную линию, не попадая в следующий прибор. Элементы системы в этой схеме подсоединены параллельно.
В однотрубной системе батареи подключены последовательно. Таким образом, у каждго последующего радиатора теплоотдача будет меньше, чем у предыдущего. Потери тепловой мощности могут составлять от 25 до 45 %. Такая разводка применяется в большинстве типовых многоэтажных зданий старой постройки.
Оптимальным в отношении энергопотребления и баланса теплоотдачи радиаторов является одностороннее боковое подсоединение к приборам отопления. Такое подключение практикуется как при однотрубной, так и при двухтрубной разводке системы. Заявляемая производителем и рассчитываемая теплоотдача предполагает именно эту схему подключения.
При использовании радиаторов с числом секций больше 12 производится диагональное подключение. Эта схема обеспечивает охват всех секций при циркуляции теплоносителя. Вместо прибора с числом секций более 10 рекомендуется последовательная установка двух радиаторов с меньшим количеством секций.
Для обеспечения максимальной тепловой мощности подводящая труба соединяется с верхним патрубком батареи. Выход теплоносителя выполняется с нижней части корпуса. При противоположенном направлении потока теплоносителя степень теплоотдачи снижается до 50 %.
Вернуться к оглавлению
Меры по увеличению теплоотдачи

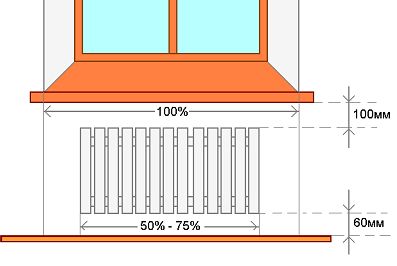

Правила установки радиаторов отопления.
Для улучшения эффективности работы приборов отопления за корпусом прибора к стене крепится фольгированный экран. Приспособление отражает направленное на стену тепловое излучение внутрь помещения. Дополнительным конвектором может послужить закрепленная на стене ребристая металлическая конструкция. Она должна быть темного цвета и изолироваться от стены.
Батарея оборудуется специальными стальными или алюминиевыми кожухами. Такие конструкции увеличивают поверхность теплообмена. В верхней части корпусов батарей или узлов соединения монтируются воздухоотводящие устройства. Удаление воздушных пробок в приборе улучшает контакт теплоносителя с материалом корпуса.
Для повышения эффективности обогрева помещения производится промывка радиаторов отопления или всей системы в целом. Мероприятие позволяет ликвидировать накипь и другие отложения на внутренней поверхности труб и устройств. Очистка системы выполняется химическим, гидродинамическим и пневмогидроимпульсивным методом.
Радикальный метод увеличения теплогенерирующих возможностей отопительных приборов — их замена на более современные и эффективные. Но качественное отопление может быть обеспечено только в случае достаточной функциональности всей системы и соответствующих параметрах теплоносителя.
