Водяные теплые полы считаются самым бюджетным вариантом, так как в качестве теплоносителя используется горячая вода. Они удобны, дешевые в эксплуатации и быстро и равномерно прогревают помещение. Однако, подготовка к установке занимает больше времени, чем установка электрических теплых полов.

Содержание:

• Принцип работы
  • Особенности монтажа
  • Как правильно укладывать трубы
  • Необходимые материалы и инструменты
  • Какие покрытия сочетаются с водяным напольным обогревом

Существуют также ограничения и по помещениям – установка возможна только в новострое или частных домах, где можно отрегулировать высоту потолков еще на стадии строительства. Тем не менее, учитывая высокий КПД и минимальные расходы на эксплуатацию, многие стремятся выбрать именно такую конструкцию. В свою очередь, наша задача – рассказать, как правильно сделать теплый водяной пол и что необходимо учитывать.

Принцип работы

Система водяного напольного отопления достаточно простая. Конструкция представляет собой контур, состоящий из двух трубок, по которым циркулирует теплоноситель. Нагрев воды – а именно она выступает в качестве теплоносителя – осуществляется котлом, куда поступает в охлажденном состоянии и выходит в подогретом.

Как только температура в помещении достигает заданного значения, поступает сигнал на термостат, после чего работа системы останавливается. Соответственно, при понижении температуры срабатывает сигнал датчика и циркуляция возобновляется.

В этом и заключается суть работы водяного напольного отопления. Казалось бы, проще некуда, но есть ряд нюансов, которые необходимо учитывать при монтаже. Первый касается необходимости подготовки пола и заливки бетонной стяжки. В совокупности это составляет 10-15 см, за счет которых уменьшается высота потолков. В помещения со стандартной высотой 230 см такой отрезок достаточно существенный. Второй – этап согласования. В многоквартирных домах водяное напольное отопление «врезается» в общую систему, что недопустимо, так как будет падать давление по всему стояку. Монтаж теплых водяных полов возможен только при наличии автономной системы отопления. Это либо частные дома, либо квартиры в новостройках.

Особенности монтажа

Чтобы разобраться, как правильно сделать водяной теплый пол, необходимо учитывать главную особенность – при циркуляции температура теплоносителя постепенно снижается, соответственно, необходимо точно определить протяженность, корректно соединить с датчиками и котлом, чтобы пол прогревался равномерно, а температура в помещении была комфортной.

Несмотря на то, что существуют разные варианты укладки напольной системы, самой популярной из них является бетонная стяжка, которой заливают уложенные трубы. Этот способ относительно других недорогой, но очень практичный и надежный.

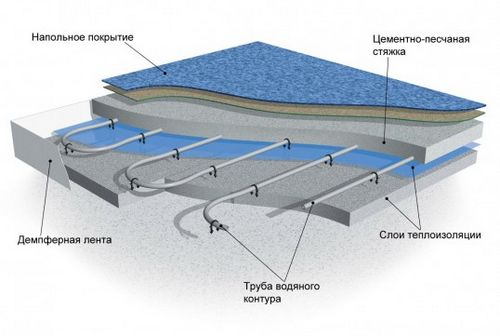

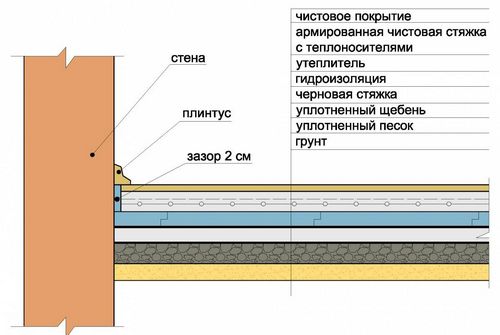

Бетонный способ укладки в разрезе

Нередко практикуют и настильный способ, когда вместо цемента используют деревянные рейки или полистирольные маты. Такой способ также имеет право на существование, так как он требует гораздо меньше времени, занимает всего 5-7 см вместе с трубами и в случае аварии его гораздо легче разобрать и починить поврежденный участок.

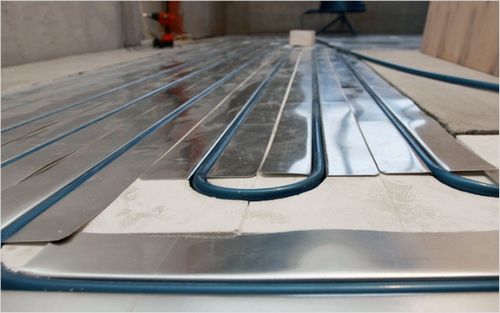

Настильный способ укладки

Как правильно укладывать трубы

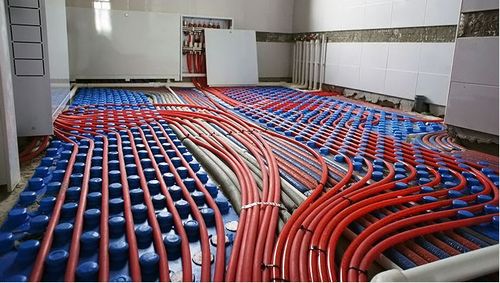

В отличие от нагревательного кабеля, трубы, по которым циркулирует теплоноситель, отличаются высокой термостойкостью. Но даже в этом случае их не надо соединять друг с другом или перехлестывать при укладке. Труба укладывается витками в определенной последовательности, минуя места, где будет стоять мебель и/или крупная бытовая техника.

Не допускается резких заломов и перегибов трубы. Теплоноситель должен двигаться свободно по системе.

Для кладки труб используется арматурная сетка со стороной 10-15 см, которая заранее укладывается на пол и закрепляется закладными или клипсами. Труба соединяется с арматурой, что обеспечивает ее неподвижность. Минимальное расстояние между трубами – 30 см. Если превысить шаг, на полу появятся холодные участки, уменьшить – пол будет слишком горячим.

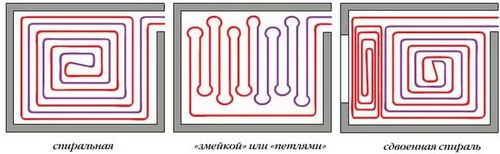

Существуют различные способы укладки, но самыми популярными из них являются такие (см.рисунок)

«Змейка» самый сложный способ укладки, который практикуется, в основном для больших помещений и тех, где требуется выровнять смежные зоны. Для новичка такая задача будет непосильной, лучше выбрать спиральный способ (улитка), который и в укладке проще, и позволяет «захватить» все зоны.

Необходимые материалы и инструменты

Перед тем, как уложить теплый пол с бетонной стяжкой, понадобится приобрести следующие материалы:

• металлопластиковые трубы необходимой длины (рассчитываете по схеме 10% на брак);
• коллекторный шкаф;
• коллектор для воды;
• разветвитель с автоматическим отводом воздуха и сливным краном;
• гидроизоляционная пленка — по площади помещения;
• фольгированная или полистирольная теплоизоляция  — по площади помещения нахлест на стены на 10 см;
• самоклеющаяся демпферная лента;
• крепежные элементы – фиксаторы, клипсы, дужки для поворота, скобы и т.д;
• арматурная сетка — по площади помещения;
• маяки для выравнивания поверхности;
• смесь для заливки (если используется готовый состав);
• бетон и цемент, если стяжка будет готовиться самостоятельно.

Отслеживать прямолинейность пола помогает маячковый профиль. Для того, чтобы его можно было выставить, используйте быстросхватывающуюся штукатурку наподобие «Волма».

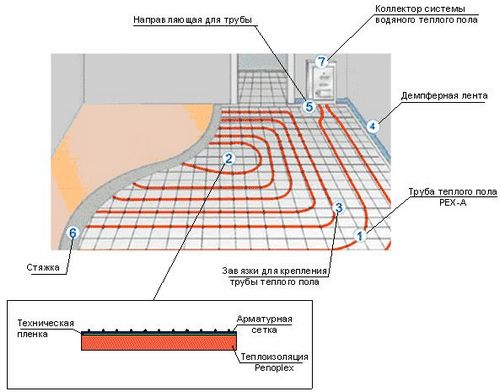

Основные элементы напольный водяной системы

ВИДЕО: Как сделать водяной теплый пол с бетонной стяжкой

Для настильного способа понадобится:

• металлопластиковые трубы необходимой длины (рассчитываете по схеме 10% на брак);
• коллекторный шкаф;
• коллектор для воды;
• разветвитель с автоматическим отводом воздуха и сливным краном;
• гидроизоляционная пленка — по площади помещения;
• фольгированная или полистирольная теплоизоляция  — по площади помещения нахлест на стены на 10 см;
• самоклеющаяся демпферная лента;
• крепежные элементы – фиксаторы, клипсы, дужки для поворота, скобы и т.д.;
• плиты с пазами для распределительных пластин;
• профиль для соединения;
• гипсокартон по площади помещения.

Если водяной теплый пол укладывается на деревянные рейки, необходимо приобрести плиты ДСП со специальными каналами для труб.

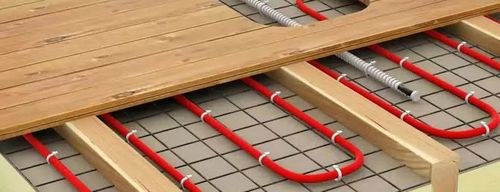

Пример укладки в деревянном полу

ВИДЕО: Порядок укладки на деревянные полы

Какие покрытия сочетаются с водяным напольным обогревом

В данном случае речь идет не об эстетической стороне вопроса, но практической. Нужно выбрать тот материал, который будет эффективно отдавать тепло, препятствовать механическому повреждению трубы и не деформироваться в процессе нагревания/остывания пола.

Безусловно, лучшим вариантом считается т.н. «холодный» материал — керамическая плитка, керамогранит, наливные полы, камень. У всех отличный коэффициент теплопроводности и высокая прочность, чтобы можно было без опаски монтировать водяное напольное отопление.

Вам будет интересно — Как сделать монтаж теплого пола под плитку своими руками.

Керамическая плитка чаще всего используется в кухне и санузле, наливные полы – в кухне и гостиной, камень и керамогранит – на открытых террасах. Во всех других помещениях используется, в основном, теплый материал, который даже без включенного напольного отопления дает комфортное тепло. Это ламинат, паркет, реже линолеум или ковролин. В отличие от керамики, у теплых материалов гораздо более высокая инерция, за счет чего они быстрее нагреваются и дольше сохраняют тепло.

Паркет крайне редко используют в комбинации с теплыми полами – резкий перепад температуры крайне негативно сказывается на качестве древесины даже высокого сорта. Со временем паркет расслаивается, ссыхается, на нем появляются трещины. Для паркета более предпочтительным является традиционное – воздушное отопление.

ВИДЕО: Какие встречаются ошибки монтажа водяного тёплого пола в частном доме
