Водяной теплый пол: технология монтажа, подготовка пола, укладка под стяжку, устройство, на какую глубину укладывать

Водяные теплые полы являются современным и популярным вариантом для отопления частных домов. Их экономичность, надежность и высокий уровень комфорта, который обеспечивается рациональным распределением тепла, делают их популярными. В этой статье мы рассмотрим технологию установки водяных теплых полов.

Содержание:

• Сферы применения водяных теплых полов
• Принцип работы
• Тонкости монтажа теплого пола
• Достоинства и недостатки
• Проектирование водяного теплого пола
• Подготовка основания
• Укладка труб
• Тестирование водяного пола
• Заливка бетонной стяжки
• Заключение

Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Принцип работы

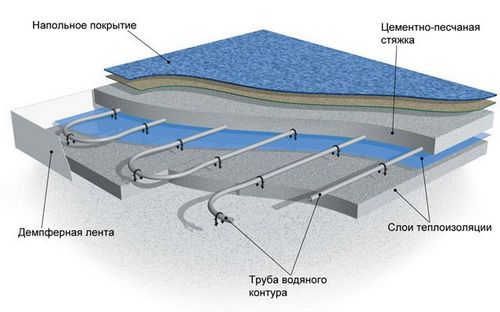

Теплоноситель перемещается по полимерным или металлическим трубам, расположенным в толще бетонной стяжки. Циркуляция жидкости в контуре обеспечивается за счет циркуляционного насоса, а нагрев осуществляется отопительным котлом. Разогретый теплоноситель проходит через все трубы, отдает полученное в котле тепло, и возвращается для повторения рабочего цикла. В помещение тепло попадает через напольное покрытие.

При использовании водяного теплого пола в качестве единственного источника обогрева настройка температурного режима осуществляется непосредственно на котле. В том случае, если в доме комбинируется несколько систем отопления, то для регулировки температуры потребуется смесительный узел, разделяющий разные контуры и должным образом смешивающий холодный и горячий теплоноситель.

Вся отопительная система водяного пола включает в себя следующие элементы:

• Отопительный котел;
• Общий стояк отопления;
• Распределительный узел;
• Трубы.

В конструкцию распределительного узла входят:

• Циркуляционный насос;
• Смесительный узел;
• Коллектор, обеспечивающий независимую работу каждого отдельного контура отопления.

В качестве теплоносителя может использоваться как обычная очищенная вода, так и специальные жидкости – например, антифриз.

Тонкости монтажа теплого пола

В процессе монтажа могут возникать различные ошибки, и для их предотвращения стоит воспользоваться следующими рекомендациями:

1. Трубы водяных теплых полов должны располагаться строго горизонтально относительно уровня пола. Наличие высотного перепада величиной свыше половины диаметра трубы гарантированно приводит к появлению воздушных пробок в контуре. Завоздушивание негативно влияет на интенсивность циркуляции жидкости, а значит, и на эффективность обогрева.
2. Для изготовления каждого контура должен использоваться цельный кусок трубы, который подключается к коллекторной группе. Собирать трубопровод из нескольких отдельных труб крайне нежелательно – в этом случае многократно повышается вероятность протечки и, как следствие, надежность всего контура. Учитывая тот факт, что система «намертво» заливается в цементную стяжку, ее аварийный ремонт потребует серьезных финансовых и трудовых затрат, поэтому таких ошибок лучше избегать заранее.
3. Перед финальной заливкой бетонной стяжки нужно провести опрессовку системы в рабочем температурном режиме. Нужно повысить давление до максимального и оставить систему в таком состоянии на сутки. Если по истечении этого срока протечек в контуре не будет, то его можно заливать.
4. Заливать стяжку нужно при полностью заполненном водой контуре, но температура воды должна составлять менее 25 градусов. Если этого не сделать, то основательно повысится вероятность деформации трубопровода, появления воздушных пробок и неравномерному высыханию стяжки.
5. Вводить систему в эксплуатацию можно только через четыре недели после полного застывания стяжки. Если запустить теплый пол раньше этого срока, то под стяжкой появятся пустоты, из-за которых снизится эффективность обогрева и появится возможность деформации напольного покрытия. Читайте также: «Как запустить теплый водяной пол правильно – последовательность и порядок действий».

Достоинства и недостатки

Из достоинств водяных теплых полов стоит отметить:

1. Экономичность. Сама по себе система обогрева требует такого же количества энергии, но более комфортная и рациональная теплоотдача позволяет снизить рабочую температуру, за счет чего и обеспечивается экономия. Размеры экономии в отдельных случаях могут достигать 30%.
2. Надежность. Если теплый пол был грамотно спроектирован и качественно обустроен, то его срок службы может достигать 50 лет.
3. Возможность самостоятельного использования. Данное преимущество позволяет использовать водяной теплый пол в качестве единственного источника тепла, что позволяет обойтись без традиционных отопительных систем.

Недостатки тоже есть, и их перечень выглядит следующим образом:

1. Сложность проектирования и монтажа. Теплый пол имеет достаточно сложную схему разводки, которую нужно очень тщательно продумать перед монтажом. Кроме того, нужно учесть массу нюансов – например, отсутствие стыков на протяжении контура. В процессе монтажа также очень важно соблюдать правильную технологию, которая позволит избежать ошибок.
2. Невозможность использования с централизованным отоплением. Для большинства многоквартирных домов водяной теплый пол является неподходящим решением.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

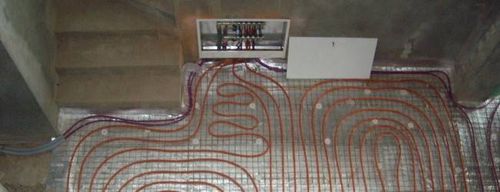

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м² площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

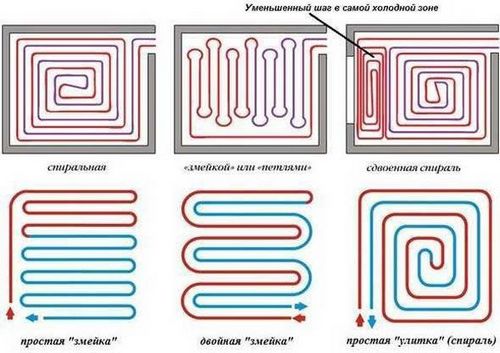

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

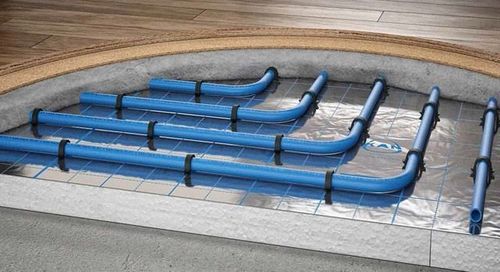

1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.

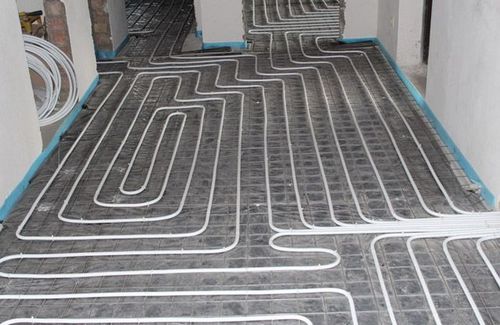

2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м².

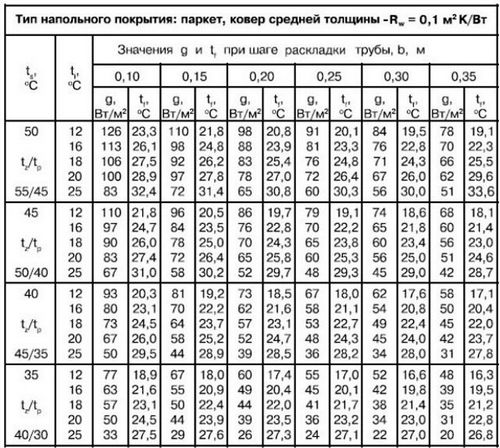

Если теплый пол используется как основная отопительная система, то расстояние между трубами должно составлять около 15-20 см. При комбинированном обогреве шаг укладки можно увеличить примерно до 30 см.

Подготовка основания

После проектирования должна обязательно проводиться подготовка пола под теплый водяной пол. Основание под трубами необходимо довести до максимально ровного состояния. Высотный перепад на каждом отдельном контуре может составлять не более 6 мм. Если черновой пол имеет слишком серьезные неровности, которые нельзя устранить простыми способами, нужно залить его бетонной стяжкой.

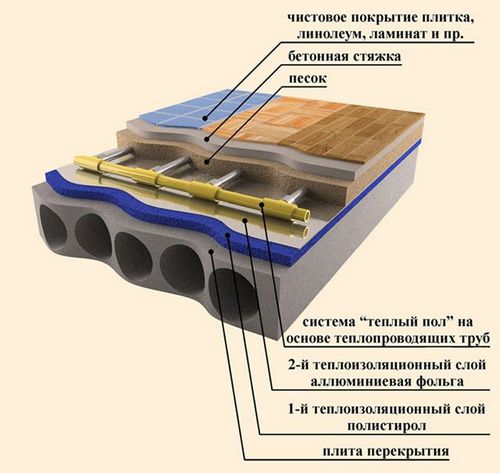

Подготовка к теплому водяному полу включает в себя укладку теплоизоляции, которая в зависимости от особенностей здания подбирается следующим образом:

• Если под теплым полом располагается отапливаемая комната, то подходящим материалом будет полистирол или пенофол толщиной около 3-5 мм;
• Теплый пол, который находится над холодным помещением, нужно укладывать на теплоизоляционный слой толщиной от 20 мм;
• При монтаже теплого пола на первом этаже, прямо под которым находится грунт, толщину утеплителя нужно повысить до 60-80 мм.

Все конкретные величины должны в итоге суммироваться, чтобы определить для проекта, на какую глубину укладывать теплый пол.

После монтажа теплоизоляции рекомендуется расчертить на ней схему раскладки труб. Заранее подготовленная схема и грамотная подготовка к укладке теплого пола упростит дальнейшую работу и позволит избежать нескольких ошибок, которые могут быть допущены в процессе монтажа.

Укладка труб

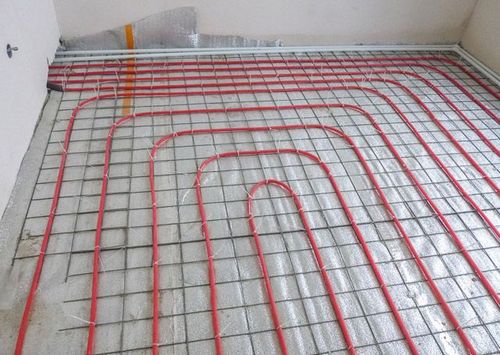

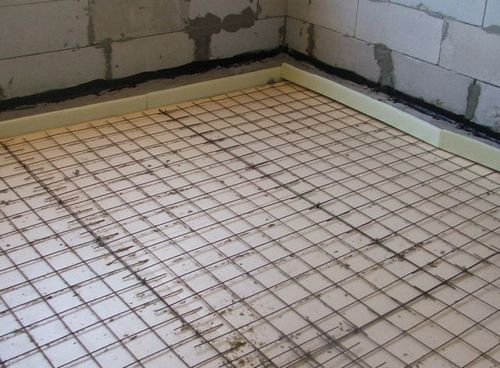

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

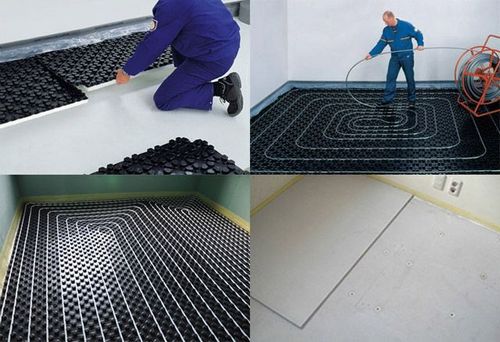

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Когда все элементы трубопровода подключены и зафиксированы, наступает очередь гидравлические испытаний конструкции, результаты которой позволят точно решить, можно ли вводить систему в эксплуатацию.

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

• Система полностью заполняется теплоносителем;
• Давление в контуре доводится до 5 бар;
• Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
• В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
• Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
• Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
• Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

Заливка бетонной стяжки

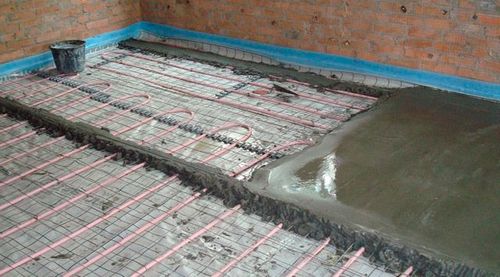

При заливке стяжки температура труб теплого пола должна составлять не более 25 градусов. В качестве материала для заливки лучше всего использовать специальную стяжку для теплых полов – она имеет достаточно высокую теплопроводность и равномерно прогревается. В жилых помещениях достаточно стяжки толщиной 20 мм, а для хозяйственных помещений эту величину стоит увеличить до 40 мм.

Запускать отопление можно только после полного застывания стяжки, на которое обычно уходит около месяца. Стяжку можно накрывать любым напольным покрытием, но выбирать желательно из тех материалов, которые имеют хорошую теплопроводность.

Заключение

Технология монтажа теплого пола довольно сложна, но при наличии некоторого опыта ее вполне можно реализовать своими руками. Чтобы все работы были выполнены правильно, нужно внимательно изучить каждый этап технологии монтажа и подойти к их реализации со всей ответственностью.
