Теплый водяной пол: на что обратить внимание при монтаже

Всегда считалось, что сильный и теплый дом это залог хорошего жилья. Люди мечтали об этом в прошлом, мечтают сейчас и будут мечтать в будущем. Однако, сейчас эти мечты легче воплощаются из-за большего количества возможностей. Теперь вопрос звучит по-другому — как экономить на отоплении, чтобы уменьшить расходы на это. Известно, что в холодное время года расходы на отопление являются основными в семейном бюджете.

Но их можно уменьшить, установив, к примеру, теплый водяной пол. Он изготавливается из труб, по которым в качестве теплоносителя течет горячая вода.

Содержание:

• Плюсы и минусы водяного теплого пола
  • Достоинства теплого водяного пола
  • Недостатки системы
• Как правильно уложить водяной теплый пол
  • Подготовка к монтажу
  • Монтаж водяного теплого пола
  • Монтаж системы на деревянный пол
  • Коллекторный узел
• Заключение по теме

Этот вид отопления не нов — подобные напольные системы очень давно применялись и в Азии, и в Европе. Правда, вместо труб тогда использовались каменные канавки, по которым протекала горячая вода. А мастера тех лет могли соорудить систему и из каменных или керамических труб. Так что «все новое — это хорошо забытое старое». Почему же сегодня мы возвращаемся к системе отопления пола?

Плюсы и минусы водяного теплого пола

Если говорить о современных теплых полах, то в качестве трубной системы здесь используются только пластиковые или металлопластиковые материалы. Причем из пластиковых труб оптимальны изделия из сшитого полиэтилена.

И еще одно замечание. Тот, кто ни разу не сталкивался с такой системой, вряд ли знает, что труба для напольного отопления — это не просто небольшой отрезок материала. Это целый рулон гибкого шланга, который может выдерживать большие перепады температуры и серьезные механические нагрузки. Так что не удивляйтесь, если в магазине вам предложат купить бухту шланга. Главное — читайте сертификат качества.

Теперь пару слов о достоинствах системы.

Достоинства теплого водяного пола

Их несколько:

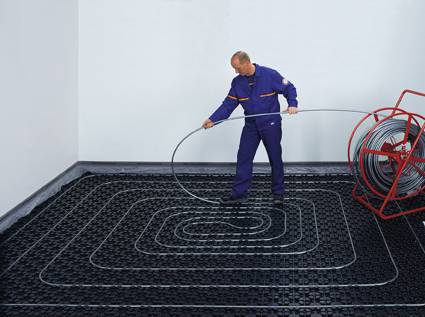

Укладка труб

• Распределение тепловой энергии происходит равномерно по всей площади пола. При этом источник тепла находится не у окна и не у входной двери, как с радиаторным отоплением. Поэтому и теплоотдача осуществляется совершенно по-другому.
• Равномерное распределение тепла по вертикали. Самое важное, что оптимальная температура воздуха находится на уровне головы человека. А это — наиболее комфортное состояние, от которого зависит и самочувствие, и настроение жильцов.
• Отпадает необходимость носить тапочки и шерстяные носки, поскольку пол теплый. Особенно это важно для маленьких детей, которые все время ползают по нему.
• Большая часть тепловой энергии — до 70% — это излучение. При этом конвекция минимальна, так что движения потоков воздуха практически нет.
• Экономия тепловой энергии, которую отдает система. Обычно для теплого пола не требуется нагревать теплоноситель до высоких температур. Ведь площадь теплоотдачи практически равна площади пола, и она несравнима с поверхностью радиатора. Отсюда и экономия, которая в городских квартирах с потолками до трех метров составляет 30%, а свыше трех метров — 50% и больше. Теперь вы понимаете, куда уходят ваши денежки? Добавим, что теплые водяные полы — это низкотемпературная система отопления, поэтому нет положительной ионизации воздуха.
• Отсутствие радиаторов отопления увеличивает полезную площадь помещений и позволяет изменить дизайн в лучшую сторону. Кроме того, система отличается большим сроком службы, который может быть ограничен только периодом эксплуатации трубы.

Недостатки системы

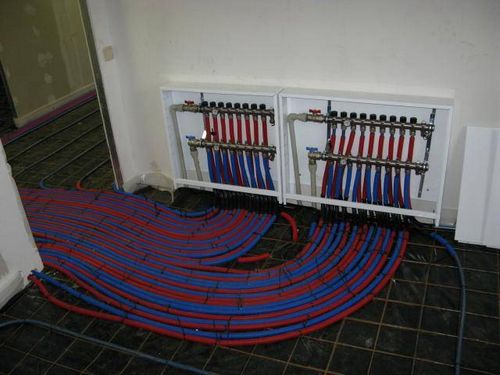

Коллекторная система

Конечно, как и любая инженерная система, теплые водяные полы отопления имеют некоторые недостатки:

• Во-первых, специалисты не рекомендуют использовать этот вариант обогрева в многоквартирных домах. Слишком велика вероятность, что увеличится гидравлическое сопротивление всей системы.
• Во-вторых, пол, под который уложены трубы отопления, придется постоянно протирать влажной тряпкой, чтобы удалить пыль. Ведь она с потоками теплого воздуха будет подниматься к потолку.
• В-третьих, покрывать систему теплого пола ковром нельзя. Может возникнуть встречный тепловой поток, что отразится на работе всей системы.
• В-четвертых, укладывать на такой пол можно не любой отделочный материал.

Как правильно уложить водяной теплый пол

В первую очередь надо определиться, по какой схеме вы будете укладывать трубу. Этот вопрос — один из главных, потому что от схемы зависит эффективность работы всей системы. Специалисты предлагают два варианта — однорядный и двухрядный. Сама форма укладки значения практически не имеет. А вот количество уложенных параллельно рядов играет очень большую роль.

Важно! Однорядная схема укладки используется в небольших помещениях. Она проста и экономична в плане количества используемых материалов. Обычно ее применяют на кухне, в ванной, туалете, на балконе или лоджии.

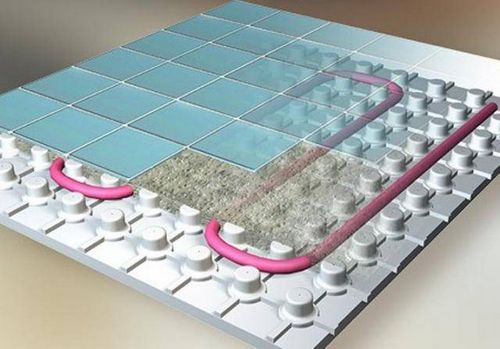

Специальная подложка

Однако у такой схемы есть один недостаток. Поскольку это трубная система, то ее часть, в которую будет входить горячая вода, окажется теплее, чем та, из которой вода будет выходить. Получается, что с продвижением от входа в трубу теплоноситель теряет свою температуру. А значит, чем дальше от этой точки, тем прохладнее будет помещение. Неравномерность температурного режима создаст некомфортные условия проживания. Но в небольших по площади помещениях это будет не слишком заметно.

Поэтому оптимальным вариантом является двухрядная схема. В этом случае две трубы укладываются друг около друга, при этом одна из них является трубой подачи теплоносителя, а другая — обраткой. Получается, что трубы по температуре компенсируют друг друга, отсюда и равномерность распределения тепла по всей площади.

Конечно, этот способ в 2 раза дороже из-за большего количества материалов, но он и гораздо эффективнее. Тем более что существенная экономия тепловой энергии быстро скомпенсирует затраты, так что есть смысл сделать первоначальные капиталовложения.

Подготовка к монтажу

В первую очередь решается вопрос, на каком половом основании будут проводиться монтажные работы. Если это бетонный пол, то технология укладки включает в себя выравнивание и утепление с использованием цементно-песчаной стяжки. Если же пол деревянный, то придется покупать специальные плиты из ДСП с канавками под трубы. Давайте рассмотрим оба варианта.

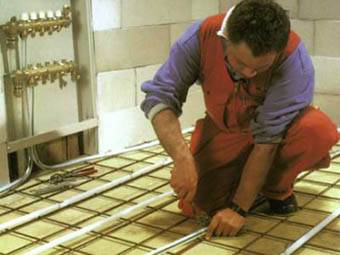

Крепление трубы

Бетонный пол придется выровнять и утеплить. Но сначала его нужно обследовать на предмет дефектов и заделать их стяжечным раствором, если они есть. После чего пол покрывают гидроизоляционным материалом, к примеру, мембраной или полиэтиленовой пленкой. Обратите внимание, что полосы гидроизолятора необходимо уложить внахлест на 10–15 см относительно друг друга, а края обязательно заклеить строительным скотчем. Это обеспечит полную герметизацию. И еще один важный момент — гидроизоляционная пленка должна быть заведена на стены так, чтобы она их закрывала до уровня заливки стяжки.

После этого по всему периметру комнаты поверх пленки по стенам необходимо уложить демпферную ленту, которая будет играть роль компенсационного барьера. Затем можно приступать к утеплению пола. Для этого используют разные теплоизоляционные материалы без каких-либо ограничений. Все будет зависеть лишь от того, сколько денег вы выделили на проведение ремонта.

Но учитывайте один момент. Некоторые утеплители имеют пористую структуру, поэтому, взаимодействуя с влагой, они быстро теряют свои качественные характеристики. А для заливки бетонного основания используется жидкий стяжечный раствор. Поэтому закройте утеплитель слоем гидроизоляционного материала, например, полиэтиленовой пленкой.

Монтаж водяного теплого пола

Все готово, и можно переходить к самому монтажному процессу. Обратите внимание, что трубы системы отопления необходимо к чему-то прикрепить. Для этого используется специальный каркас из металлической сетки, который укладывается на всю площадь пола. К нему труба прикрепляется специальными клипсами или хомутами, которые идут в комплекте к системе.

Рассчитываем расход материалов

Теперь раскладывается труба по выбранной схеме и закрепляется к каркасу. Здесь есть несколько нюансов, на которые обращаем ваше внимание:

1. Расстояние от стен до трубы должно быть не меньше 7 сантиметров.
2. Расстояние между трубами должно составлять от 25 до 35 сантиметров.
3. Постарайтесь уложить трубную систему горизонтально.

После чего систему надо подсоединить к коллектору, который заблаговременно устанавливается на стене в подготовленной нише или навесном шкафу. Теперь заливается стяжка. Ее надо просушить, на что обычно уходит несколько недель, и после этого пол можно отделывать.

Монтаж системы на деревянный пол

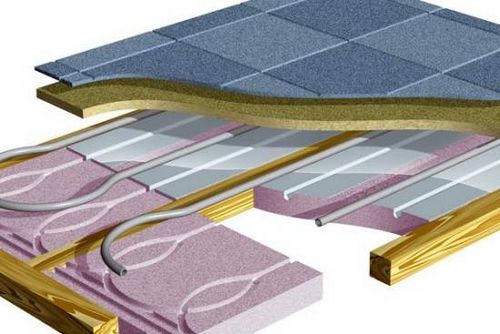

Сегодня на рынке появились специальные листы из ДСП, которые на лицевой стороне имеют канавки под трубы. Эта технология появилась не так давно, но она максимально упростила монтажный процесс, так что собирать отопление стало в несколько раз удобнее и быстрее.

Такие панели укладываются на лаговую конструкцию деревянного пола, создавая прочное основание. Прикрепляя ДСП к лагам саморезами, вы тут же получаете плоскость, на которую можно монтировать отопительные трубы. Причем не нужно ничего вырезать, подбивать и проводить другие дополнительные работы. Здесь важно правильно собрать схему.

Комфорт и уют

В комплект с ДСП панелями входят и специальные отражающие тепло элементы. Это или алюминиевые, или фольгированные приспособления, которые в точности повторяют форму канавок. Их укладывают на панели в канавки, создавая отражающую поверхность, которая перенаправляет тепловую энергию от пола внутрь помещений.

А вот теперь можно укладывать шланг в канавки и крепить его специальными металлическими пластинками, которые будут держать его на поверхности. Крепежи располагаются на расстоянии одного метра друг от друга. Обратите внимание, что трубная система не будет выступать над поверхностью пола, так что помех, связанных с укладкой напольного покрытия, не будет.

Коллекторный узел

Это самый важный элемент водяной отопительной системы теплого пола. От его работы зависит эффективность всего отопления. Интенсивность подогрева пола определяется температурой теплоносителя, и эти показатели можно регулировать таким узлом.

Здесь устанавливается сам коллектор, циркуляционный насос, если он запланирован, запорная арматура и терморегулятор. То есть это сердце системы. Но при монтаже водяного теплого пола необходимо учитывать, что на каждые 60 метров трубопровода монтируется один коллекторный узел. А если площадь помещения очень большая, то придется устанавливать несколько таких узлов.

Заключение по теме

Обогрев дома можно провести по-разному и при этом еще сэкономить на эксплуатации отопительной системы. Теплый водяной пол становится все популярнее, и многие частные застройщики отдают ему предпочтение, учитывая его достоинства и небольшие финансовые вложения. А специалисты уверены, что именно такая схема будет в скором будущем монтироваться повсеместно.
