Монтаж циркуляционного насоса своими руками

Распределение воды в загородных домах, основанное на децентрализованной системе, иногда приводит к проблеме равномерности потоков тепла для отопления. Например, когда вода в котле закипает, радиаторы в дальних комнатах остаются только немного теплыми. В этом случае требуется выбрать более эффективные способы решения этих трудностей.

Содержание:

• Виды нагнетающих насосов и их отличительные особенности
• Выбор циркуляционного насоса: правила и рекомендации
• Монтаж насоса в систему отопления
  • Подготовительный этап
  • Выбор и подготовка места для монтажа насоса
  • Монтаж циркуляционного насоса: рекомендации и принципы
  • Пошаговая инструкция установки насоса

Монтаж циркуляционного насоса

• применение трубы значительно большего диаметра,
• применение с помощью врезания в трубу циркуляционного насоса.

Демонтаж трубы — процесс достаточно трудоемкий и дорогой. При этом стоимость нагнетающего насоса значительно ниже. Кроме того, такой вид материала отличается рядом таких преимуществ, как:

• способность быстрого выравнивания температуры в трубе,
• исключение завоздушин, препятствующих нормальной циркуляции теплоносителя,
• значительное увеличение пространства действия всей отопительной системы.

Поэтому установка насоса в систему отопления — наиболее приемлемый вариант.

Насос в системе отопления

Виды нагнетающих насосов и их отличительные особенности

На сегодняшний день для передвижения энергоносителя в теплосистеме применяются следующие виды насосов:

1. сухие,
2. мокрые насосы.

Ротор сухих насосов не контактирует непосредственно с теплоносителем. Особенности сухих насосов:

• достаточно высокий показатель КПД — около 80%,
• в агрегате применяется уплотнитель, обеспечивающий герметичное отделение насоса от мотора,
• оборудование рекомендуется использовать для перекачивания больших объемов воды в крупных торговых помещениях, на фабриках и заводах,
• вследствие создания сильного шума, для частного жилья такие насосы не пригодны.

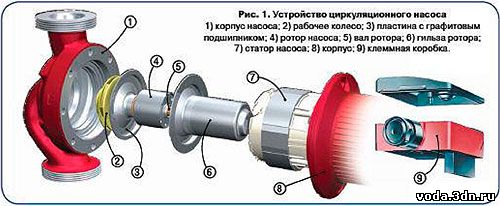

Рабочая часть мокрых насосов располагается в воде, которая ими перекачивается. Благодаря жидкости, двигатель охлаждается, а используемые узлы смазываются. Для подвода электричества применяется статор, что гарантирует защиту электропроводов от влияния энергоносителя немагнитным типом стакана.

Циркуляционные насосы с мокрым ротором

Основные преимущества данного оборудования:

• долговечность эксплуатации,
• отсутствие необходимости в его частом сервисном обслуживании,
• небольшой уровень шума,
• компактные размеры и небольшой вес,
• доступность блоков в продаже,
• выполнение монтажа в теплосистему на трубах.

Главный недостаток — низкое значение КПД около 40%.

Выбор циркуляционного насоса: правила и рекомендации

Для осуществления правильного выбора насоса следует обратить особое внимание на характеристики приобретаемого товара, прислушиваясь при этом к следующим рекомендациям:

1. Не стоит покупать насос чересчур высокой мощности, поскольку в большинстве случаев хозяину не приходится использовать его по максимуму. Чтобы избежать отрицательных последствий (в том числе и создаваемый насосом шум), следует приобретать аппарат с мощностью выше на 10% от необходимого в конкретном случае значения.
2. Перед покупкой стоит тщательно рассчитать требуемые в конкретном случае показатели расхода теплоносителя Q и жидкости, а также длину трубопровода. Для этого следует понимать, что:

• расход теплоносителя, проходящего через каждый участок теплосистемы рассчитывается идентично с расходом жидкости в котельном оборудовании. Известно, что в одну минуту через котел мощностью в 20 квт проходит приблизительно 20 л жидкости, радиаторы мощностью 10 квт — 10 литров, соответственно.
• рассчитывая расход воды в кольцах теплосистемы, необходимо учитывать мощность применяемых батарей. Расход теплоносителя зависит от диаметра трубопровода: чем он меньше, тем большее сопротивление возникает на пути у жидкости.
• от длины трубопровода зависит мощность применяемого циркуляционного насоса: чем она больше, тем мощнее следует выбирать насос.

Монтаж насоса в систему отопления

Монтаж насоса в систему отопления

Подготовительный этап

Перед осуществлением монтажа рекомендуется приобрести комплект оборудования с наличием в нем разъемных резьб. Если данные детали отсутствуют, необходимо приобрести их самостоятельно. Не стоит забывать о покупке фильтра глубокой очистки и и обратного клапана, чтобы обеспечить нормальную работу теплосистемы.

Выбор и подготовка места для монтажа насоса

1. Рекомендуется выбирать схему подключения насоса, позволяющую легко обслуживать систему отопления самостоятельно.
2. Насос стоит подключать в месте подключения бака на участках трубопровода спадающего типа, что позволяет создавать здесь высокую температуру.
3. Перед проведением установки насоса на трубу «байпас» следует проверить, выдерживает ли агрегат сильный напор жидкости высокой температуры.
4. Для поддержания эффективного функционирования «теплого пола» насос стоит устанавливать в области подачи теплой воды, посредством чего исключается возможность появления завоздушивания.

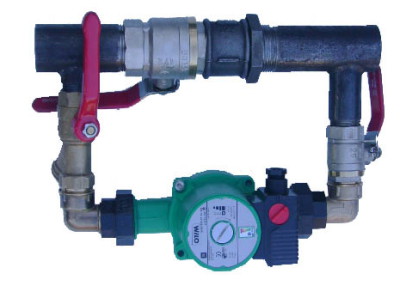

Монтаж циркуляционного насоса: рекомендации и принципы

Монтаж циркуляционного насоса

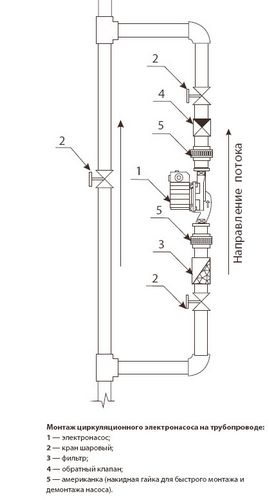

Для осуществления правильной установки насоса в теплосистему необходимо следовать следующим принципам:

1. По обе стороны насосного агрегата требуется установить шаровые краны, которые применяются для возможности последующего демонтажа оборудования в случае необходимости его ремонта либо иных работ.
2. Перед насосом требуется установить фильтр, необходимый для очищения воды от механического засора и мусора.
3. В целях удаления воздуха, скопившегося в теплосистеме, необходимо установить определенного типа клапан (автоматический либо ручной) наверху байпаса.
4. В целях промывания теплосистемы требуется соблюдение направления, указываемого посредством стрелки на поверхности насоса. Направление должно обязательно копировать направление движения воды.
5. Оборудование необходимо монтировать горизонтально в целях предотвращения повреждения «мокрого» насоса в случае неполного погружения в жидкость.
6. Клеммы должны располагаться вверху.
7. Обязательно использование прокладок, предварительно обработанных герметиков.
8. Розетка для подключения насоса должна быть заземлена.

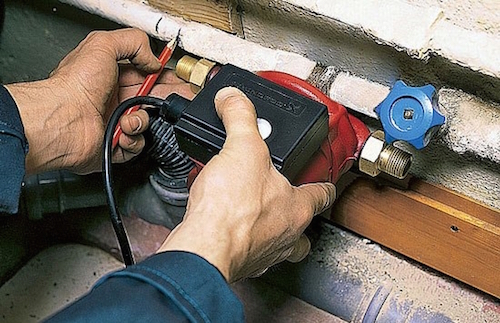

Пошаговая инструкция установки насоса

Устанавливая циркуляционный насос в систему отопления рекомендуется воспользоваться следующей последовательностью действий:

1. Слить воду и прочистить таким образом отопительную систему. Систему, эксплуатируемую в течение длительного времени, рекомендуется промывать несколько раз, наполняя ее водой, а затем ее спуская.
2. Врезать в специальное место, в соответствии с планом, приобретенный насос, следуя принципу сонаправления энергоносителя.
3. После монтажа осуществить заполнение насоса теплоносителем (водой).
4. Проверить работоспособность отопительной системы. В случае возникновения каких-либо погрешностей необходимо их строгое исправление.
5. Вывести из системы скопившийся воздух с помощью центрального винта. Выходящая вода — признак правильности осуществления операции.
6. Включить установленный насос после наполнения его водой. При подключении оборудования к электросети, рекомендуется использование автоматического предохранителя с особым флажком. предохранитель выполняет дополнительную функцию выключателя.
7. Для установления дополнительного насоса в отопительную систему учесть, что он включится лишь после сигнала теплового реле.
8. Для синхронности в функционировании обоих насосов, подключить второй насос к реле либо использовать альтернативный вариант параллельного подключения.
