Установка насоса в систему отопления частного дома: как правильно установить, поставить, монтаж, как подключить циркуляционный насос

В системе автономного отопления дома ключевым элементом является циркуляционный насос. Он обеспечивает равномерное и качественное распределение тепла, полученного от котла, по всем комнатам. Чтобы принудительно двигать теплоноситель в замкнутых контурах отопления, необходима установка насоса. Основным элементом насоса является металлический мотор или ротор, который установлен внутри корпуса.

Содержание:

• Как устроен и как работает циркуляционный насос
• Какие бывают насосы для системы отопления
• «Сухие»
• «Мокрые»
• Как выбрать и рассчитать оборудование для частного дома
• Схемы и способы установки насоса — как правильно сделать монтаж

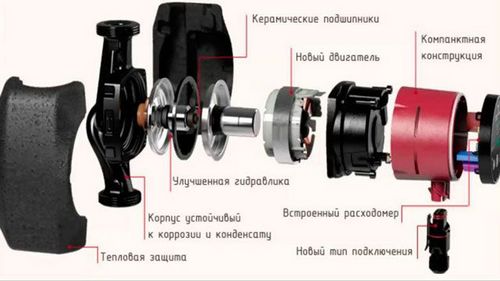

Как устроен и как работает циркуляционный насос

Кроме этого, в составе конструкции агрегата имеются и другие детали:

• Клапан обратного или запорного типа.
• Проток. Материалом изготовления обычно выступает сплав на основе бронзы.
• Рабочий таймер.
• Штекерный разъем.

Роль насоса в системе заключается в заборе воды с последующей ее подачей под напором в трубопровод. Это становится возможным за счет центробежной силы, которая образуется при вращении крыльчатки. Залогом эффективности насоса является успешное преодоление сопротивления различных элементов отопительного контура (батареи, трубопровод и пр.).

Какие бывают насосы для системы отопления

Чтобы выяснить, как правильно установить насос на отопление, необходимо разобраться в существующих разновидностях оборудования.

Автономные отопительные системы могут комплектоваться различными моделями циркуляционных насосных агрегатов, которые можно разделить на две группы – сухие и мокрые. Определится с тем, какой насос поставить на отопление, поможет информация о каждой из разновидностей.

«Сухие»

Особенностью насосов первой группы является отделенность мотора и рабочей части (для этого имеются уплотнительные кольца). Материалом изготовления выступает нержавеющая сталь. В рабочем состоянии прибора кольца имеют необходимую подвижность, что создает очень тонкую герметизирующую пленку воды (она находится между кольцами).

Качество герметизации гарантируется разницей атмосферного и внутреннего давления. Для «сухого» агрегата характерен довольно громкий шум при работе, что требует учесть перед тем, как правильно поставить насос на отопление. Уровень КПД насосов этой группы обычно достигает 80%. В системах отопления могут применяться три разновидности «сухих» агрегатов – горизонтальные, вертикальные и блочные.

В первом случае позиционирование электрического мотора осуществляется по горизонтали, с установкой нагнетательного патрубка на корпус прибора, а всасывающего – на вал (с лицевой стороны). Вертикальные насосы имеют одноосевое размещение патрубков, с вертикально установленным двигателем. Блочные циркуляционные установки подают нагретые теплоноситель в радиальном направлении, всасывая его по осевой линии.

Обслуживать насосы сухого типа довольно непросто, что предусматривает регулярную смазку всех деталей специальным веществом. Если этим пренебречь, будет наблюдаться быстрый износ торцевых уплотнителей, с угрозой прекращение работы оборудования. Монтаж насоса в систему отопления рекомендуется осуществлять в чистых помещениях, так как малейшая пыль заметно усложняет работу «сухого» оборудования (происходит т.н. процесс «завихрения»).

«Мокрые»

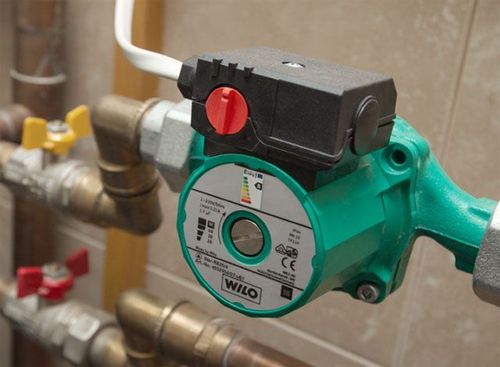

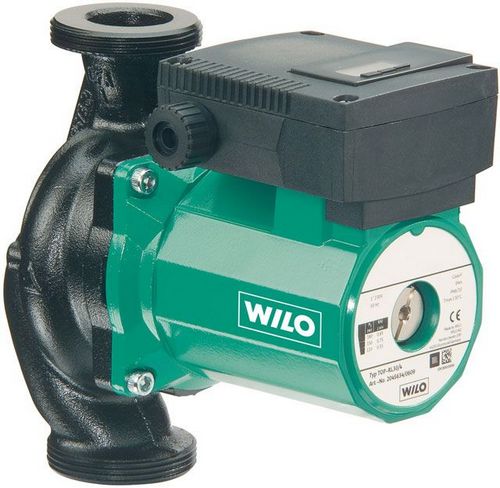

В устройствах этой группы функция смазки выполняется непосредственно теплоносителем — установка насоса в отопление частного дома предполагает погружение крыльчатки и ротора в воду. Проблем возникает на порядок меньше, так как подключить циркуляционный насос «мокрого» типа значительно проще. Материалом для корпуса здесь обычно выступает латунь или бронза, а статор и ротор дополнительно разделены между собой нержавеющей мембраной (стаканом).

Благодаря этому обеспечивается необходимый уровень герметизации агрегата: в особенности в этом нуждаются те его части, через которые проходит электрический ток. Автономные системы чаще комплектуются «мокрыми» приборами. Особенно эффективно изделия данного типа помогают решить вопрос, как установить циркуляционный насос в систему отопления небольшого объема. Что касается крупных площадей, то их «мокрые» приборы обеспечить не в состоянии из-за малой производительности (не более 50%). Такой низкий КПД объясняется сложностью герметизации стакана. Выходом из подобной ситуации является использование системы отопления с двумя насосами.

Как выбрать и рассчитать оборудование для частного дома

Работая над задачей как правильно установить насос в систему отопления, в первую очередь нужно обращать внимание на его мощность. Бытовые контуры обычно не нуждается в очень мощных агрегатах.

При расчете мощности циркуляционного насоса в учет следует взять такие параметры:

1. Уровень напора теплоносителя.
2. Диаметр трубопровода.
3. Производительность и пропускная способность котельного оборудования.
4. Рабочая температура теплоносителя.

Перед тем, как поставить насос в систему отопления, нужно определить уровень расхода воды. Сделать это несложно, так как он находится в прямой зависимости от мощности отопительного котла. К примеру, газовый котел на 20 КВт выдает не более 20 л нагретой воды в час. Степень напора насоса составляет 5 см/м трубопровода: чем длиннее контура, тем более мощный потребуется аппарат. Особую роль играет толщина трубопровода: чем она меньше, тем больше возрастает сопротивление.

Трубопровода на 0,5 дюйма способны пропускать 5,7 л воды в минуту, если используется стандартная скорость движения теплоносителя (1,5 м/с). Подбирая диаметр труб, рекомендуется обращать внимание на самые экономичные варианты. Для подсчета расхода насоса используется формула N/t2-t1. Т1 здесь – температура теплоносителя в обратке (чаще всего это — 65-70 градусов). Т2 – температура воды на выходе из котла (примерно 90 градусов). N – это мощность котла, которую обычно указывают в паспорте. Для определения напора работы циркуляционного насоса в системе отопления используются стандартные международные параметры. Предполагается, что 1квт мощности циркуляционного аппарата в состоянии обеспечить полноценный обогрев на 1 м2 жилплощади.

Схемы и способы установки насоса — как правильно сделать монтаж

Чаще всего применяются две схемы подключения насоса отопления – двухтрубная и однотрубная. Для первой из них характерно наличие значительных температурных перепадов, при переменном потреблении теплоносителя. Второй вариант обеспечивает небольшой перепад температур и более стабильный расход. Монтажные работы облегчаются наличием пошаговой инструкции, как ставить насос в систему отопления, которая прилагается к прибору. В ней содержится подробное описание каждого шага процедуры установки всех элементов арматурной группы. Насос можно монтировать только после того, как вода из системы будет слита. Довольно часто контур нуждается в дополнительной чистке, так как функционирование системы отопления характеризуется постепенным накоплением различного мусора, снижающего эффективность ее работы.

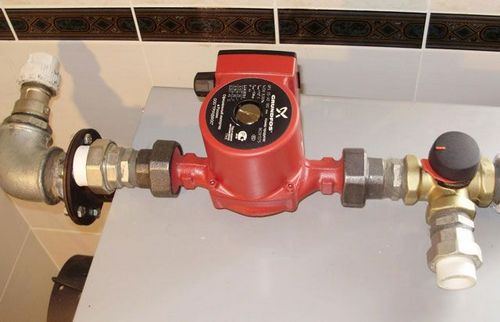

Лучше всего разместить циркуляционный насос на обратной трубе, сразу за котлом. Такое положение прибора предохраняет открытую отопительную систему от закипания. Это явления иногда происходит, когда установленный на подаче аппарат провоцирует появление вакуума. Преимущество размещения насоса на обратке заключается также в том, что прибор в таком случае будет перекачивать не очень горячий теплоноситель.

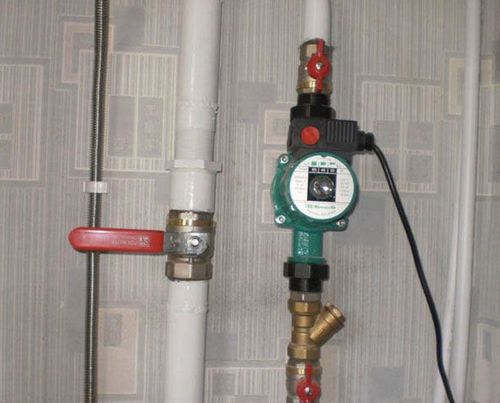

Пошаговая инструкция как правильно установить циркуляционный насос на отопление:

1. Обустройство обвода (его еще называют байпасом) на участке, где будет стоять аппарат. Сечение обводки должно на порядок уступать диаметру основного трубопровода.
2. Установка насосного вала, с дальнейшим размещением поверх него клеммника. Вал должен быть сориентирован строго по горизонтали.
3. По обеим сторонам насоса монтируются шаровые краны.

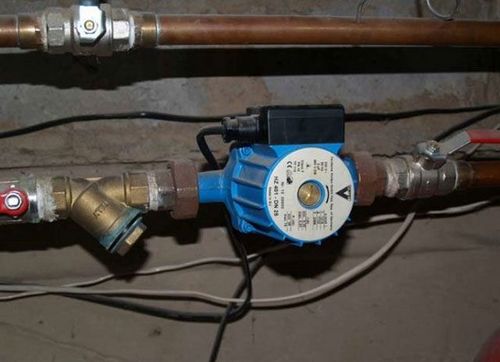

4. Установка фильтра. Если этот момент упустить, агрегат будет постоянно забиваться, что неблагоприятно скажется на длительности и эффективности его работы.
5. Монтаж автоматического или ручного выпускного клапана. Он должен размещаться поверх обводного контура, что позволит бороться с воздушными пробками в системе, которые появляются на регулярной основе.
6. Установка арматуры на входы и выходы циркуляционного насоса.

Отопительные системы открытого типа дополнительно комплектуются расширительным баком (закрытые сети в этом элементе не нуждаются). Завершается правильная установка насоса в систему отопления обработкой качественным герметиком всех соединительных участков. После этого на оборудование подается электрическая энергия (для бытовых циркуляционных насосов необходимо 220 Вт, а для приборов индивидуального отопления – 12Вт). Тестирование установленного насоса рекомендуется проводить с постепенным наращиванием мощности. Если на каком-то из соединительных узлов будут замечены протечки, их нужно осторожно подтянуть.
