Циркуляционные насосы Wilo – обзор технических характеристик и назначения

Циркуляционное оборудование обеспечивает постоянное движение теплоносителя в системе отопления. Это позволяет достигать равномерного прогрева водяного контура, независимо от расстояния до котла. Циркуляционные насосы Wilo создают необходимое давление и могут быть использованы в системах отопления различной конфигурации.

Содержание:

• Устройство и принцип работы насосов марки Wilo
  • Насос для отопления Wilo Star
  • Насосы для систем отопления Wilo Top
  • Отопительные насосы Wilo Stratos
  • Насосы отопления серии Wilo Yonos
• Как подобрать насос Wilo для системы отопления
  • Как распознать оригинал насоса Wilo
  • Как рассчитать, какой нужен насос Wilo
• Как правильно установить насос Wilo в систему отопления
  • Какой насос лучше выбрать – Wilo или DAB

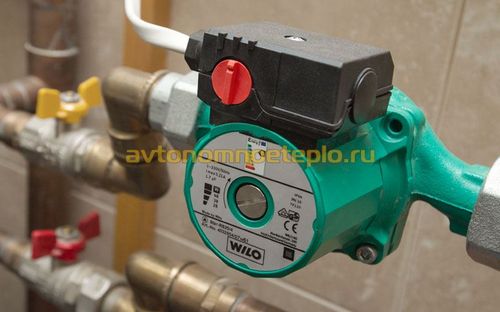

Устройство и принцип работы насосов марки Wilo

Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:

• Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
• Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
• Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
• Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.

Техническими характеристиками циркуляционных насосов для отопления Wilo являются:

• Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
• Модели с электронным управлением укомплектованы встроенным термостатом.
• Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
• Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до 110°С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

Насос для отопления Wilo Star

В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.

В линии представлены следующие модели:

• Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
• Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.

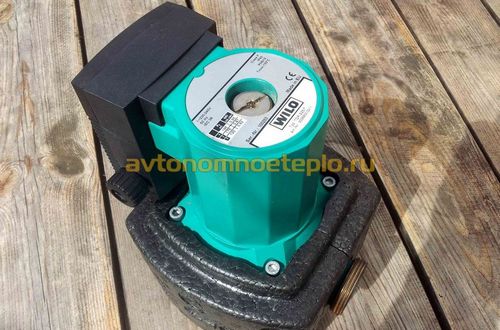

Насосы для систем отопления Wilo Top

Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².

В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.

Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.

Помимо базовой версии, потребителю предлагают следующие модификации:

• Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
• Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
• Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до 130°С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.

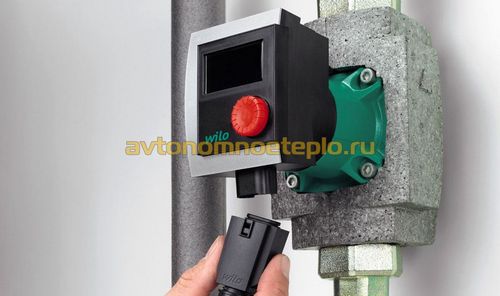

Отопительные насосы Wilo Stratos

Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.

Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:

• Потребляемая мощность насоса Wilo от 2 до 48 Вт.
• Установлен ночной режим, когда потребление электроэнергии падает до минимума.
• Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.

В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.

Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.

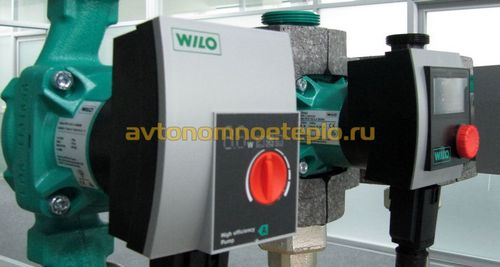

Насосы отопления серии Wilo Yonos

Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.

Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления

Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:

• Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
• Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo

Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

1. Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
2. Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
3. Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
4. На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.

С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo

Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:

1. Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
2. Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.

В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

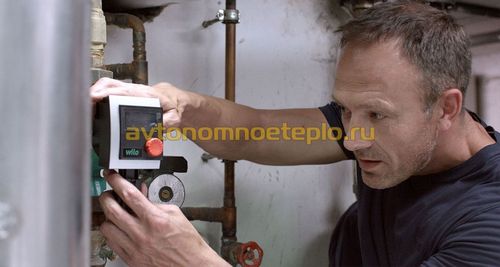

Как правильно установить насос Wilo в систему отопления

Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:

• Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.

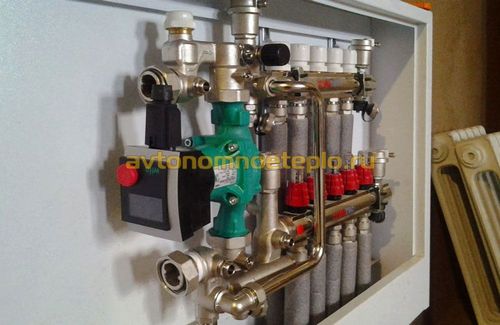

• Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
• Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
• Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
• На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.

Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:

• Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
• Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
• Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.

Какой насос лучше выбрать – Wilo или DAB

Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.

Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.
