Обжим розетки RJ45 — как раскабелить интернет-розетку и собрать разъём дома

Приветствую читатель!

Сегодня установка розеток для интернета — очень актуальный вопрос. Ведь в настоящее время они используются повсеместно, как в квартирах, так и в домах. Через интернет-розетки мы подключаем компьютеры, телевизоры и разную технику, требующую доступ к глобальной сети.

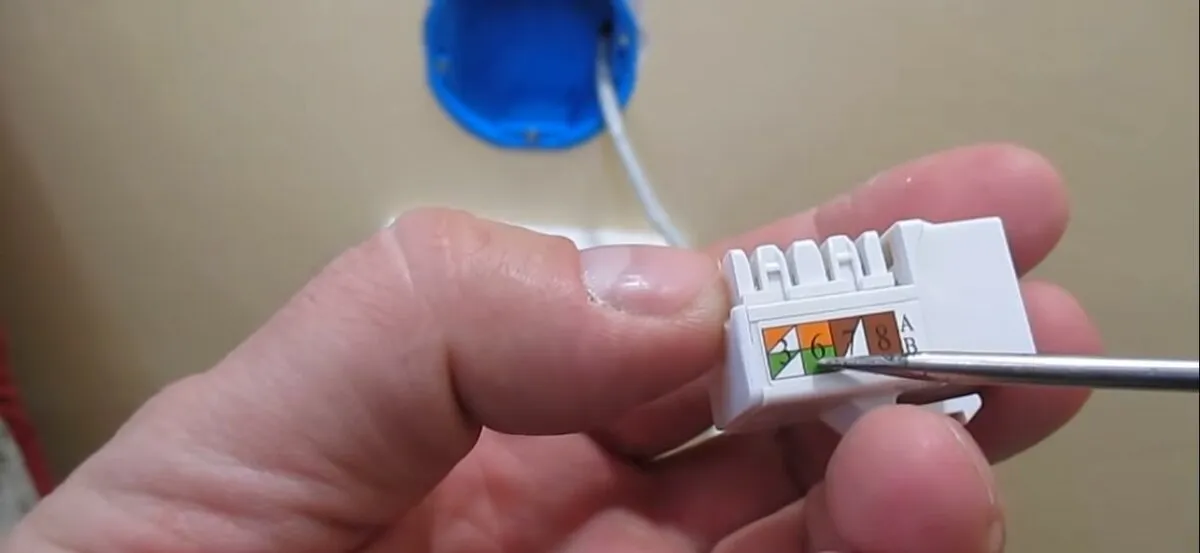

На рынке существует огромное количество разновидностей интернет розеток. Какого цвета и типа розетку вы купите, не важно. Всех их объединяет два варианта расключения. На каждой розетке есть 2 схемы цветового обозначения. Схема «А» и «Б». Любую интернет розетку мы расключаем по цветовой схеме «Б», это общепринятый мировой стандарт, его мы и будем использовать.

Схема «А» нам пригодится тогда, когда мы захотим «соединить» два устройства между собой. Для этого придётся применить с одной стороны схему А, а с другой «Б». Получится кросс-соединение, но на данном этапе нас это не интересует.

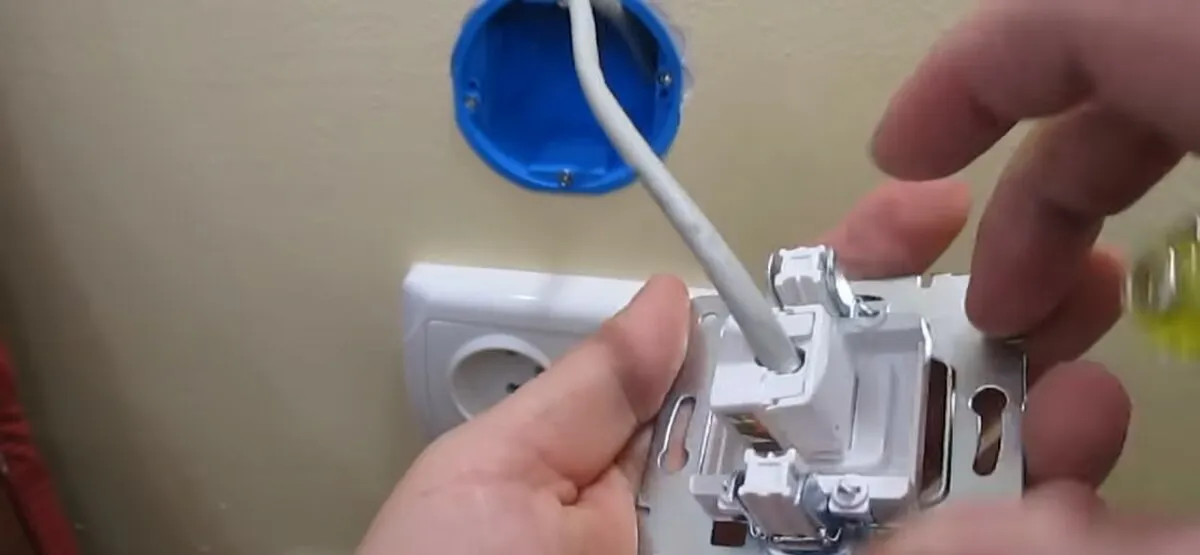

Для монтажа интернет розетки, вам потребуется аналогичный подрозетник, как и у розеток 220V. Если вы будете использовать экранированный кабель UTP(который имеет защитный экран от помех), то розетку можно будет поставить в один ряд с обычными розетками, под одну панель:

После установки подрозетника, зачищаем кабель и согласно схеме «Б» производим расключение. Цветные жилы зачищать не нужно, так как у каждой розетки в контактных пазах имеются ножи, которые сами «доберутся» до оголённой жилы.

Существуют розетки, которые имеют специальный зажим. В таком случае, вам нужно только по цветам распределить жилы и зажать их таким образом, чтобы каждая жила попала в свой контактный паз. Если же розетка не имеет такого зажима, каждую жилу нужно самостоятельно вставить в контактный паз.

Ваша розетка готова, осталось только установить её в подрозетник и закрыть лицевой панелью.

Как обжать разъём RJ45 под интернет розетку?

Для качественного обжима разъёма, нужен кримпер(специальный инструмент для обжима витой пары). Если же вам негде взять такой инструмент и вы не хотите ради одного обжима покупать его в магазине, можно обойтись обычной плоской отверткой.

Зачищаем кабель, нам необходимо буквально 1-2 см. Далее распределяем жилы по цветовой схеме:

-бело-оранжевый,
-оранжевый,
-бело-зеленый,
-синий,
-бело-синий,
-зеленый,
-бело-коричневый,
-коричневый.

Это стандартная схема «Б», которую запоминают наизусть, если часто занимаются подобными работами.

Отрезаем лишнюю длину таким образом, чтобы все жилы у нас были одного размера. Далее вставляем их в разъем RJ45.

Учтите, что разъём в этот момент должен быть «язычком» вниз. После того, как все жилы до упора вошли в разъем обязательно проверьте, чтобы цветовой порядок остался без изменения.

Если вы используете кримпер, то просто вставляете разъём в специальный паз и зажимаете.

Если же используете отвертку, то здесь вам необходимо жилы запрессовать таким образом, чтобы каждый «микронож» врезался в свою жилу.

После обжима убедитесь, что вы правильно всё сделали. Надеюсь публикация была полезной для вас!Работайте правильно, работайте с удовольствием.

Как легко обжать витую пару?

Обжим витой пары требует специальных инструментов и навыков. Следующие шаги могут помочь вам выполнить обжим витой пары:

1. Подготовьте инструменты: Вам понадобятся обжимные плоскопайки, муфты, насадки и ключи.

2. Определите нужный размер обжима: Используйте муфты и насадки с нужным размером, чтобы получить нужный размер обжима.

3. Установите муфту на витую пару: Убедитесь, что муфта находится в точном положении на витой паре.

4. Обжимайте: Используйте обжимные плоскопайки, чтобы сжать витую пару. Применяйте равномерное давление, чтобы избежать повреждения витой пары.

Обжим витой пары является сложным процессом и требует осторожности и квалификации. Если вы не уверены в своих нав

и, рекомендуется посоветоваться с профессионалом.
