Обжим тип Б витой пары согласно стандартам EIA/TIA-568 и его схема.

Соблюдение стандарта EIA/TIA-568, международного телекоммуникационного стандарта, регламентирует процедуру установки коннекторов на патч-корды в сетях Ethernet. В данном стандарте подробно описаны все требования и правила, которые необходимо соблюдать при создании кабельных сетей внутри помещений, включая процесс обжима коннекторов типа «б».

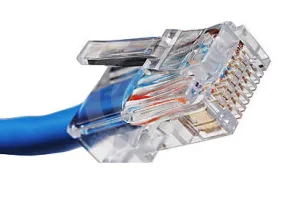

Обжатый коннектор RJ 45

В стандарте говорится, что современные ЛВС на базе 8-ми и 4-х проводникового кабеля используют два варианта обжимки — прямой и перекрестный, каждый из которых может быть выполнен по типу A (T568A) или B (T568B).

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

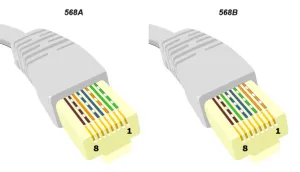

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

Различий в области применения кабелей, обжатых по типу A и по типу B, нет — они полностью взаимозаменяемы.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s — 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных — 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) — только четыре: 1-я, 2-я, 6-я, 3-я.

Две жилы одного цвета используются для передачи (линия Tx), а две другого — для приема сигнала (линия Rx).

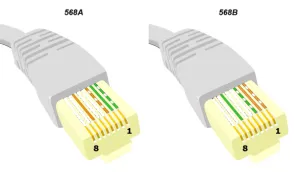

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно — рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и «перекрещивать» сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s — 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

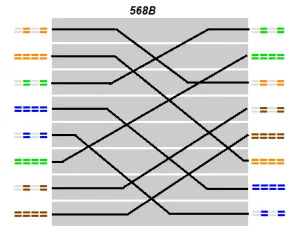

Перекрестное обжатие с 8 жилами

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые — с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом — к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

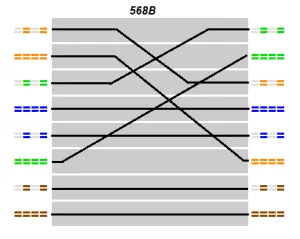

Перекрестное обжатие кабеля

Говорить о стандарте A в этом случае неуместно, так как он — зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин — бело-синий — рыже-белый;
2 пин — синий — рыжий;
3 пин — как первый, но наоборот;
6 пин — как второй, но наоборот.

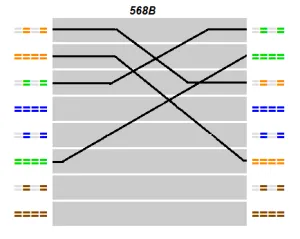

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется — компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором — перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Как легко обжать витую пару?

Обжим витой пары требует специальных инструментов и навыков. Следующие шаги могут помочь вам выполнить обжим витой пары:

1. Подготовьте инструменты: Вам понадобятся обжимные плоскопайки, муфты, насадки и ключи.

2. Определите нужный размер обжима: Используйте муфты и насадки с нужным размером, чтобы получить нужный размер обжима.

3. Установите муфту на витую пару: Убедитесь, что муфта находится в точном положении на витой паре.

4. Обжимайте: Используйте обжимные плоскопайки, чтобы сжать витую пару. Применяйте равномерное давление, чтобы избежать повреждения витой пары.

Обжим витой пары является сложным процессом и требует осторожности и квалификации. Если вы не уверены в своих нав

и, рекомендуется посоветоваться с профессионалом.
