Как Подключить Двойную Телефонную Розетку к Проводу?

Для домов или квартир в настоящее время использование стационарных телефонов, подключенных к проводной сети, не представляет значительных преимуществ. С учетом распространения мобильной связи, проводная телефония становится менее актуальной, особенно для домашнего и бытового использования. Если важно, я также могу объяснить, как выполнить подключение двойной телефонной розетки.

Однако эта ситуация пока не работает для офисов, где часто используются стационарные телефонные аппараты и многоканальные подключения. И тут ситуация оправдана и востребована по настоящий момент.

Однако сегодня речь пойдет не о проблемах ухода этой технологии в прошлое, а о том, как лучше всего сделать прокладку телефонного провода и подключение телефонной розетки.

Данная статья подготовлена при поддержке специалистов компании LK Studio, российского производителя розеток, выключателей и светорегуляторов.

Особенности телефонной розетки

Ситуация с подключением телефонной розетки имеет два типа реализации:

• по старому стандарту, который использовали и до сих пор используют с периода коммунистической эпохи;
• по новому европейскому стандарту.

В этом случае розетка для телефона будет сильно отличаться. Отличия будут и в разъеме, и в методе коммутации и даже в методе подключения. Чтобы подключить телефонную розетку, также можно использовать два варианта:

• применение накладных розеток – предполагает монтаж телефонных розеток на стену с наружной стороны и под провода, проложенные открытым способом;
• подключение скрытой розетки – в этом случае схема проводки предполагается внутренняя, а значит и сами телефонные розетки ставятся в установочную коробку или подрозетник с углублением ее в стену.

Второй вариант во всех случаях предпочтительней. Он и более безопасный, и гораздо эстетичнее наружной прокладки телефонной линии. Примечательно, что новый европейский стандарт подключения телефонной розетки по размерам самого разъема (не по схеме подключения и схеме коммутации), не отличается от компьютерного разъема. Довольно часто, особенно в офисных помещениях их устанавливают в одной розетке в сдвоенном исполнении. Есть варианты и отдельной установки компьютерной и телефонной розетки в одном модуле.

Виды

Какие бывают варианты телефонных розеток? Здесь можно выделить их четыре вида, а именно:

• старый стандарт РТШК-4, совместимый только с аппаратами старого образца;

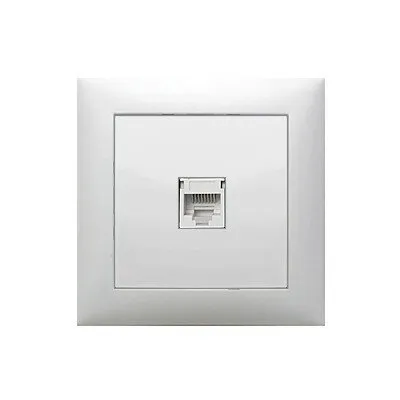

• современный вариант разъема и соответствующей розетки под него RJ11, который используется для подключения отдельного стационарного телефона;
• европейский вариант разъема RJ14 проходного типа;
• с разъемом RJ25, который часто называют RJ12, применяемый для многоканальной схемы подключения.

Конструктивно эти варианты отличаются между собой. Внешне старый стандарт значительно отличается от остальных, у которых применяется разъем RJ типа.

Конструкция

По своему строению телефонные розетки имеют мало общего с обычными розетками, используемыми для электрических сетей на напряжение 220В. В зависимости от вида, они имеют и разную конструкцию, а также схему подключения. Поэтому установка и подключение здесь также имеют свои нюансы.

В общем случае система работает следующими образом:

• если телефон не подключен к кабелю, или у него опущена трубка, то провод находится под напряжением 40-60В постоянного тока;
• во время звонка и до поднятия трубки, ток изменяется на переменный и возрастает напряжение до 120В;
• в момент снятия трубки провода будут находиться под напряжением 6 — 12В.

Сам провод имеет две жилы с сечением существенно меньшим, чем у токоведущего электрического кабеля. Для целей подключения многоразъемной розетки может применяться современный провод с четырьмя жилами. Однако сечение каждой из них рассчитано только под цели телефонии, коммутации автоматики или противопожарной сигнализации.

Желательно иметь практические и теоретические знания по поводу того, как подключить телефонную розетку для разных случаев коммутации. Если вы сомневаетесь в том, сможете ли вы сделать все работы по подключению самостоятельно, лучше за помощью обратиться к специалистам.

Старые и современные стандарты устройств

Конструкция старого типа телефонной розетки РТШК-4 предполагает применение провода старого образца. Это так называемая «лапша» — полупрозрачный двухжильный провод с малым сечением жилы. Сама телефонная розетка представляет собой отверстие для четырех контактов и одного направляющего пятого ножа, изготавливаемого из пластика. Вилка при этом используется точно такая же. Такой тип может применяться только для устройств старого образца.

Современные варианты провода и телефонной розетки другие и отличаются даже между собой. Это зависит от того, какую роль играет телефон в конкретно взятой сети. Это или конечная абонентская точка, или аппарат в многоканальной сети.

Способы и схемы подключения

Каким образом следует делать установку телефонной розетки? В зависимости от ситуации и типа самой телефонной розетки, а также разъема, будут отличия и в схеме подключения. Поэтому стоит отдельно рассмотреть порядок подключения проводов розетки, подготовку, а также варианты коммутации.

Порядок подключения

Подключение розетки и телефонного кабеля может быть двух типов:

• на открытой проводке (провод проложен снаружи);
• внутри стены – скрытая проводка.

Если выполняется открытый монтаж проводов, то их следует крепить на стене при помощи специальных пластиковых скоб. Это самый простой и наименее привлекательный внешне вариант. Если вы хотите добавить эстетики, но внутренний вариант прокладки телефонного кабеля вам не подходит, то мы рекомендуем вам поместить сам провод в пластиковый кабель канал. Такие кабель каналы можно подобрать подходящего цвета под ваши стены. Этот вариант будет смотреться лучше, чем проложенные снаружи провода.

При внутренней прокладке вам понадобиться проделать канал в стене, а также сделать отверстие под саму телефонную розетку. Провода лучше всего помещать в стену в пластиковой трубе, а перед подключением проводов розетки до этого установить подрозетник соответствующего размера. После фиксации подрозетника, провода из него выводятся на длину 15-20 см. Затем можно подключить телефонную розетку и закрепить ее в подрозетнике.

Подготовка

Для подключения телефонной линии при наружной установке, вам понадобятся скобы и инструменты для их закрепления в стену. Если вы устанавливаете провода в кабель канал, сначала крепятся пластиковые короба, затем в них прокладывается провод и сверху он защелкивается крышкой. Розетка покупается накладная, ее следует подключать с фиксацией на поверхности стены.

При внутреннем монтаже розетки и телефонной линии, вам понадобится дрель и болгарка. Болгаркой проделываются каналы в стенке, а дрелью со специальной насадкой гнезда для подрозетников. Внутренняя прокладка сети и сама розетка внутреннего размещения выглядят лучше всего, хоть и требуют существенно больше времени и трудозатрат на такой монтаж.

Телефонную, а также компьютерную розетки можно устанавливать в едином модуле вместе с обычной розеткой и выключателем. Часто такой вариант подключения выглядит лучше всего, особенно если все электроустановочные изделия представлены в едином и оригинальном стиле.

Зачистка концов жил

Конкретно под телефонный провод, перед его коммутацией в розетку, рекомендуется сделать его зачистку от изоляции на длину 1-1,5см. После этого правильней всего будет крепление на оголенных концах небольших вилкообразных наконечников. Это удобный и безопасный монтаж, который впоследствии будет легко обслуживать.

Вилкообразный наконечник берется под размер винта, закрепляющего контакт. Если подключение контакта на клемме происходит при помощи пружины, то достаточно оголенного конца провода для качественной фиксации.

Подключение проводов розетки

Схема подключения проводов телефонной розетки будет отличаться в зависимости от того, какую роль играет аппарат в конкретной сети. Тут можно выделить:

• RJ11 – для схем обычного двухпроводного соединения;
• RJ14 – имеет четыре контакта для четырех проводов. При коммутации одного абонента, следует использовать 2-ю и 3-ю клеммы. Если предполагается соединение нескольких линий, то надо применять 1-ю и 4-ю клеммы. Подключение самой линии предполагается проводами красного и зеленого цвета;
• RJ25 (RJ12) – имеет три контакта подключения. Применение такого разъема требует соответствующей квалификации;
• РТШК-4 – рассчитан на двухжильное соединение. Схема коммутации нескольких абонентов, их соединение происходит при помощи конденсатора.

Разъем RJ25 используется в многоканальных сетях, которые требуется настраивать и правильно коммутировать. Здесь используется сложная схема, и тут лучше доверить эту работу профильной фирме.

Обзор известных производителей телефонных розеток

Если говорить о производителя телефонных розеток, то тут можно выделить отечественные и зарубежные компании. Одно из лучших на нашем рынке сочетаний качества и цены принадлежит российской компании LK Studio. Продукция этой фирмы выпускается на уровне с лучшими в мире брендами. Огромное внимание уделено дизайну изделий, а также удобству и безопасности использования. Здесь можно выделить серию LK60.

Также можно выделить зарубежные компании: французский Legrand (Легранд) и Schneider electric (Шнайдер), компания АВВ, эти три фирмы имеют свои производственные линии у нас в стране. Цена их продукции относительно высокая, однако тут все зависит от серии электроустановочных изделий и телефонных розеток в частности. Также у нас в продаже присутствуют изделия и других фирм. При выборе качеству и внешнему виду все же стоит отдавать предпочтение.

Полезные советы

Если вы устанавливаете телефонную линию, то при ее монтаже прибором или индикаторной отверткой проверьте полюса контактов, и соедините их в верном порядке.

При зачистке изоляции на жиле нельзя допускать повреждения изоляционного провода. Если образуется контакт между жилами, то будет систематически обрываться связь.

На «лапше» — проводке старого образца, не допускается ее монтаж к стене путем прибивания ее посередине между двумя жилами кабеля. Это почти всегда приводит к появлению контакта и плохой связи, как следствие. Если этого не произойдет сразу, то вполне может случиться со временем.

Сколько устройств можно подключить в одну розетку?

Количество устройств, которые можно подключить в одну розетку, зависит от мощности электрической сети и мощности каждого подключаемого устройства.

В России обычно используется сеть напряжением 220 Вольт и предельной мощностью 3,5 кВт для однофазных сетей и 10 кВт для трехфазных сетей. Мощность каждого прибора, как правило, указывается на его корпусе или в технической документации.

Чтобы определить, сколько устройств можно подключить в одну розетку, нужно сначала узнать мощность каждого из них, а затем посчитать общую мощность всех устройств, которые вы хотите подключить. Если общая мощность устройств не превышает предельную мощность электрической сети, то вы можете подключить все устройства в одну розетку.

Но в целях безопасности и для предотвращения перегрузки сети, рекомендуется использовать распределительные устройства, такие как удлинители с предохранительными элементами и защитой от перегрузки, чтобы распределить нагрузку между несколькими розетками и избежать повреждения оборудования или возгорания.
