Обжим розетки RJ-45 — подключение, распиновка и характеристики

Несмотря на стремительное развитие беспроводных коммуникаций, розетки RJ-45 по-прежнему являются неотъемлемыми компонентами структурированной кабельной системы современных зданий.

Конструктивные особенности

Несмотря на разнообразие видов розеток под витую пару, их конструкция практически идентична, за исключением небольших деталей. Для примера приведем типичное внешнее однопортовое устройство.

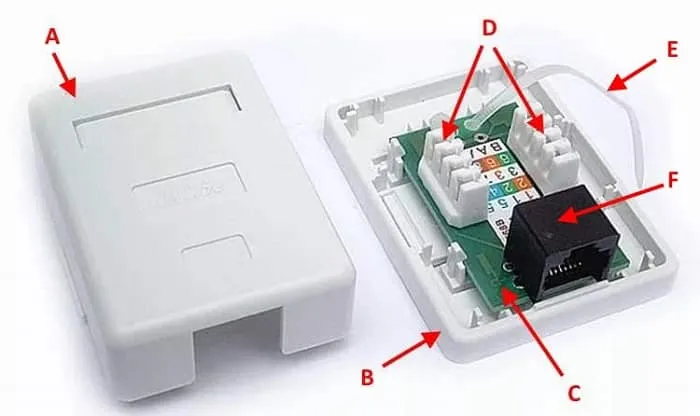

Рис. 1. Основные элементы внешней розетки RJ-45

Обозначения:

• А – пластиковая крышка.
• В – основание.
• C – функциональная плата с установленным на нее стандартным разъемом.
• D – конвекторы для подключения витой пары.
• Е – стяжка для фиксации кабеля.
• F – разъем под коннектор.

Внешне розетка напоминает телефонную стандарта RJ-11, основное отличие заключается в количестве контактов разъема, их восемь, а не четыре. Соответственно, компьютерная розетка может быть использована как телефонная, но не наоборот.

У различных видов устройств могут быть незначительные характерные особенности, но в целом концепция конструкции остается неизменной.

Виды и характеристики

Основные параметры данных коммутационных устройств определяются следующими критериями:

1. Количество портов.
2. Категория.
3. Исполнение.

Кратко расскажем о каждом из них.

Больше не значит лучше.

Один из основных параметров – количество портов. Как правило, их может быть от одного до четырех. Если требуется задействовать большее число подключений, то проще установить патч-панель, но такая необходимость указывает на непродуманную разводку сети. Помимо этого следует учитывать, что большое количество подключенных рядом патч-кордов вызывает некоторые неудобства.

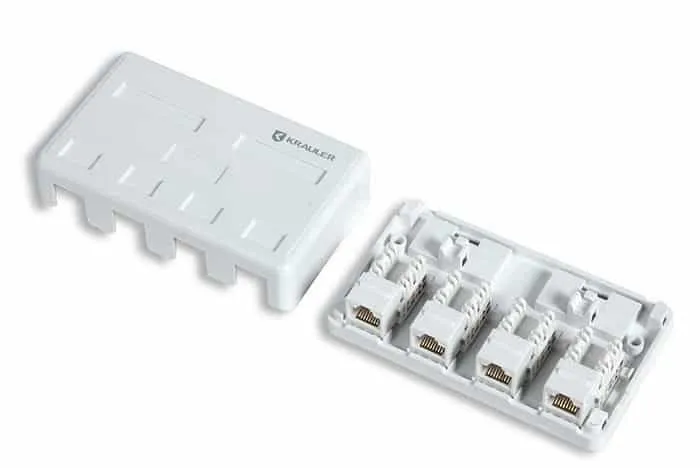

Рис. 2. 4-х портовая внешняя розетка Krauler

На практике, при организации офисной или домашней ЛВС, в основном используют одно и двухюнитовые модули.

Категория.

Данный параметр напрямую связан с характеристикой кабеля, используемого для инсталляции компьютерной сети. Речь идет о полосе пропускания, от которой зависит как скорость передачи данных, так и возможность использования специальных сетевых технологий. Ниже представлена таблица, в которой показана взаимосвязь категории с полосой пропускания.

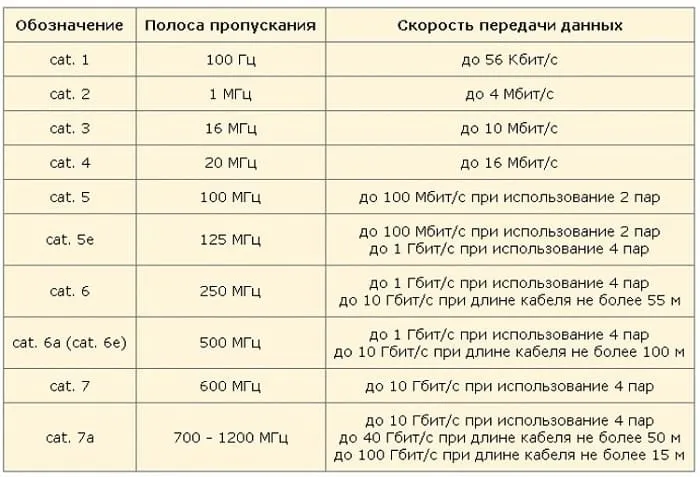

Зависимость технических параметров кабеля от его категории

В настоящее время при инсталляции ЛВС кабели с категорией ниже 5е практически не используются.

Следует учитывать, что категория розетки должна быть не меньше, чем у подключаемого кабеля, в противном случае велика вероятность потерь, что отрицательно отразится на скорости передачи.

Исполнение.

От этого параметра зависит способ монтажа коммутационного устройства. Существует два варианта исполнения:

• для внешнего (наружного) монтажа (такие розетки продемонстрированы на рисунках 1 и 2);
• под внутреннюю установку.

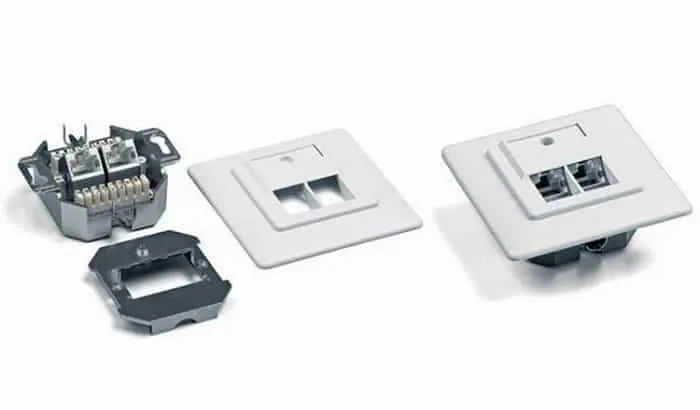

Внутренняя двухпортовая розетка RJ-45 в разобранном и собранном виде

Как правило выбор того или иного исполнения зависит от того, как выполнена проводка ЛВС. Если она внешняя (например, проложена в коробах), применяются наружные розетки. В тех случаях, когда выполнена скрытая проводка, более эстетично смотрятся внутренние устройства.

Отдельно необходимо выделить розетки, которые устанавливаются непосредственно на короб. Технически такое исполнение можно считать как внутренним, так и внешним.

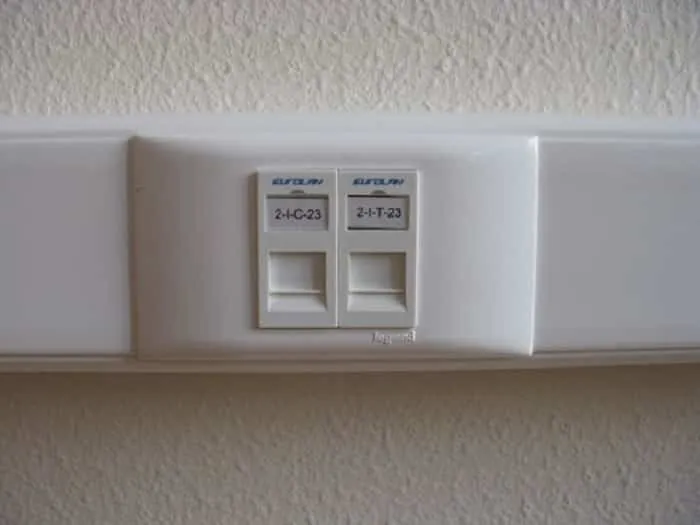

Двойная розетка RJ-45 установленная на короб

На технические характеристики ЛВС исполнение не оказывает влияние.

Модульные конструкции.

Говоря об исполнении нельзя не упомянуть о модульных конструкциях. Такое решение позволяет в стандартном корпусе собрать розетку под определенную комбинацию, например, установить в модули RJ-45 и RJ-11 или с различной категорией.

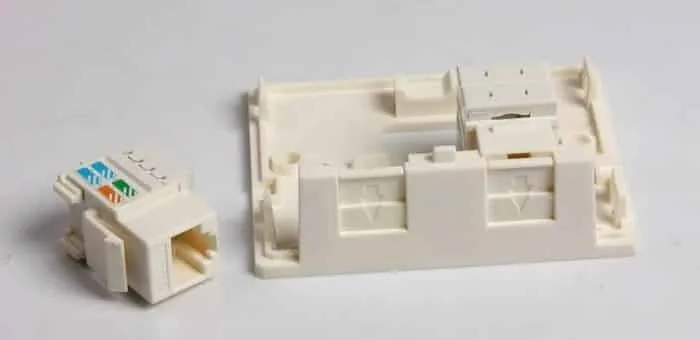

Модульная розетка

С этим проблем возникнуть не должно, поскольку напротив каждой контактной группы приводится цветовая маркировка, соответствующая стандартам T568A и T568B (может быть помечена литерами «А» и «В», как на рисунке ниже).

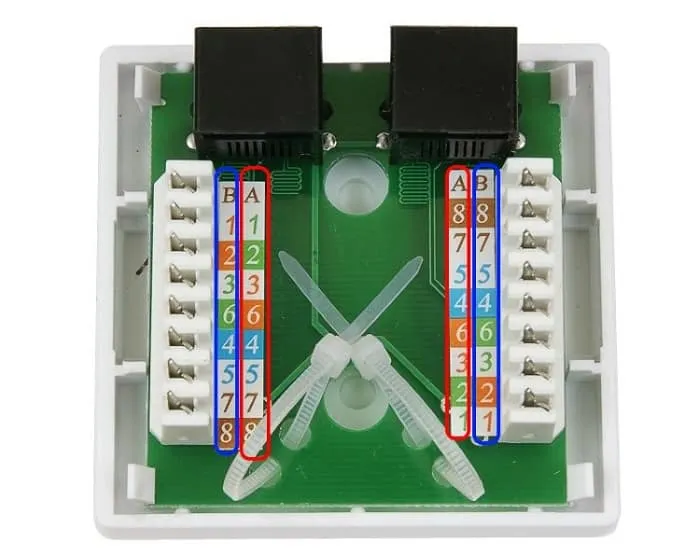

Красным обведена маркировка для стандарта T568A, синим – T568B

Не важно, какой используется стандарт, главное, чтобы он был однотипным для ЛВС, в противном случае гарантированы проблемы. Считается, что у нас принята «обжимка» по типу T568B, но это довольно условное утверждение.

Если вы не знаете, какой стандарт использует ваш провайдер, то установить его можно по распиновке разъема, установленного на кабель, заходящий в квартиру.

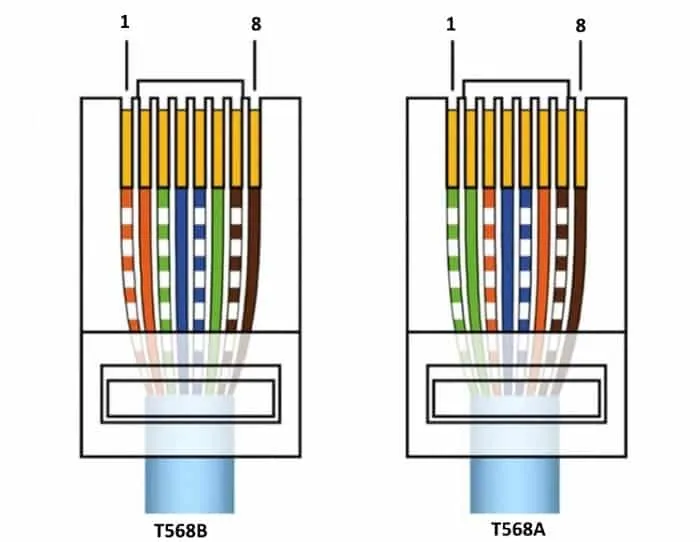

Распиновка разъемов RJ-45

Подробная инструкция по подключению

Начнем с инструмента, который понадобится для заделки розеток под витую пару. В идеале желательно приобрести универсальный экстрактор (показан на рисунке 9). Он позволяет запрессовать и отрезать остаток провода одним движением. Благодаря китайским производителям, такой универсальный инструмент стоит порядка 3-4 долларов. Цена брендовых изделий может быть в 2-3 раза дороже.

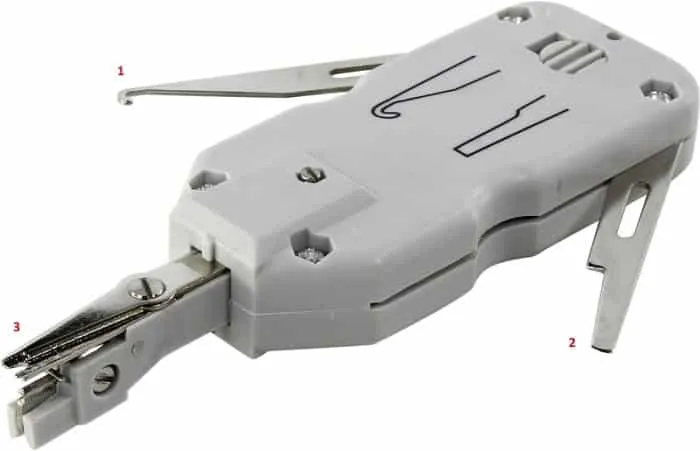

Рис. 9. Универсальный экстрактор

Данный инструмент имеет специальный механизм, позволяющий запрессовать провод между двух ножей контакта и обрезать его излишек (3 на рис. 9). Помимо этого он снабжен плоской отверткой (2) и крючком (1), позволяющим извлечь провод при неправильной заделке. Стоимость универсального экстрактора относительно невелика, а польза вполне ощутимая.

Не менее полезными окажутся универсальные клещи для снятия изоляции. Они стоят примерно столько же, как экстрактор, могут разделывать кабель Ø3.5-9 мм типа UTP, STP, FTP. Имеется возможность регулировки глубины надреза.

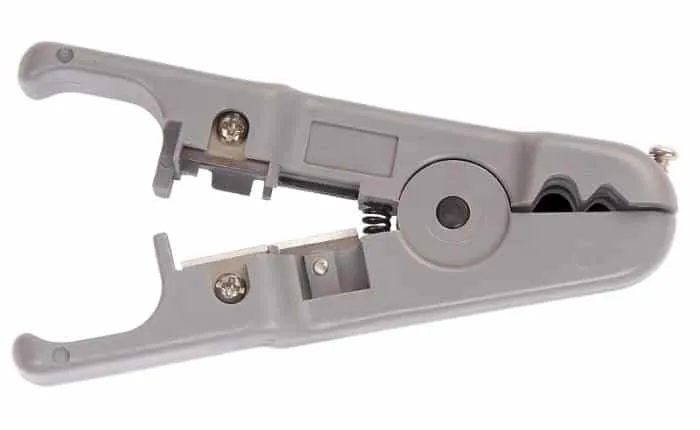

Универсальные клещи для снятия изоляции

Использовать нож для снятия изоляции нежелательно, поскольку в этом случае возникает большая вероятность повредить одну из жил витой пары.

Разобравшись с необходимым инструментом, перейдем к алгоритму заделки витой пары в коммутационное устройство. Будем исходить из того, что кабель уже проложен, посадочное место под розетку подготовлено. Порядок действий следующий:

1. Используя универсальные клещи, срезаем слой внешней изоляции с конца провода. Достаточно оголить 4-5 сантиметров. Действовать нужно аккуратно, чтобы не повредить жилы. Если это произошло, обрежьте поврежденный участок, отрегулируйте глубину надреза и повторите операцию.
2. После снятия изоляции разравняйте каждую из пар. Обращаем внимание, что в их зачистке нет необходимости. Каждый контакт площадки имеет специальные микро ножи, подрезающие изоляцию и обеспечивающие надежный контакт и фиксацию провода.
3. Разбираем розетку. Для этого снимаем лицевую панель. Для этого потребуется выкрутить фиксирующий винт или отстегнуть специальные защелки (зависит от конструктивного исполнения). Если используется модульная розетка, то необходимо извлечь из нее модули.
4. Фиксируем кабель на модуле при помощи стяжки (Е на рис. 1) или другим, предусмотренным конструкцией способом.
5. Вставляем провода в фиксаторы, при этом необходимо придерживаться цветовой маркировки выбранного стандарта. Не старайтесь глубоко утопить жилы, достаточно просто зафиксировать их, приложив небольшое усилие (А рис. 11).
6. Используя экстрактор, выполняем запрессовку (В рис. 11).

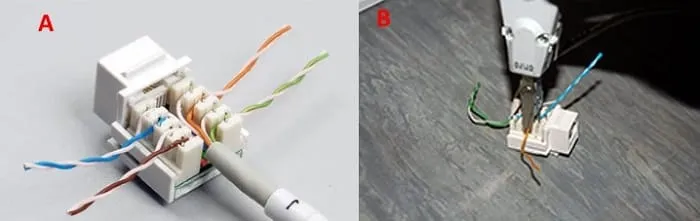

Рис. 11. А – кабель с разведенными по фиксаторам  проводами, B – запрессовка экстрактором

На данном этапе сделаем небольшое отступление, касательно использования подручных средств для запрессовки. Иногда можно встретить советы, в которых при отсутствии необходимого инструмента для запрессовки рекомендуют использовать канцелярский нож или тонкую шлицевую отвертку. Такой подход можно применять только в самом крайнем случае, когда срочно необходим доступ к сети, а инструмента под рукой нет. Но в дальнейшем такую розетку нужно обязательно пережать. В противном случае велика вероятность потери контакта провода с фиксатором через некоторое время.

Также заметим, что многие брендовые производители к каждой розетке прилагают простой пластмассовый экстрактор, позволяющий надежно заделать провод, после чего останется только аккуратно обрезать его излишки.

1. После запрессовки модуль устанавливается на место. Если розетка внешняя, то ее основание прикручивается к подготовленной площадке, таким образом, чтобы подвод кабеля осуществлялся сверху, а разъем под коннектор снизу. При установке внутренней розетки, ее основание устанавливается в подготовленный стакан и фиксируется в нем.
2. Прикручиваем лицевую панель, после чего проверяем работоспособность. Сделать это можно при помощи специального тестера, но проще подключить компьютер и проверить наличие сетевого соединения. Если возникнут проблемы, то в первую очередь проверьте правильность распиновки, как показывает практика, в 90% случаев причина кроется именно в этом.

Несколько полезных советов

При использовании экранированного кабеля необходимо устанавливать соответствующую розетку, у которой предусмотрено подключение экрана. В противном случае он превращается в большую антенну, что не замедлит отразиться на полосе пропускания, а, следовательно, и скорости передачи данных. По этой же причине не стоит использовать STP или FTP кабель, если к нему подключается незаземленное оборудование.

Технология ЛВС на основе витой пары требует использования целостных линий. Скрутки, спайки недопустимы, это ведет к серьезным потерям. Если все же возникла необходимость нарастить кусок кабеля, для этой цели следует использовать специальные соединители.

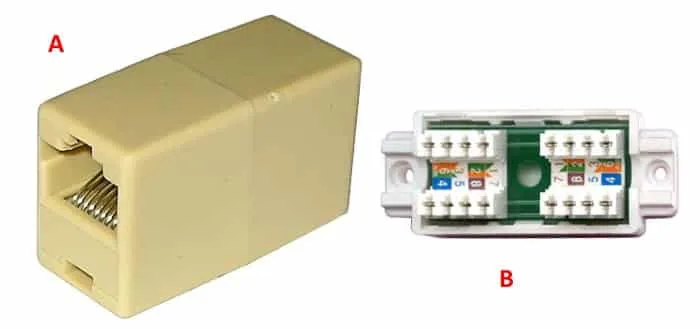

Рис. 12. Соединители для витой пары

Данные устройства представляют собой коробку, в которую установлена плата с двумя разъемами RJ-45 (А на рис. 12), либо фиксаторами под витую пару, как у розеток (В на рис. 12).

Не рекомендуется в бытовых условиях использовать розетки с количеством портов более двух. Большое количество патч-кордов в одном месте приведет к тому, что они будут запутываться. Лучше разнести розетки на некоторое расстояние.

Как легко обжать витую пару?

Обжим витой пары требует специальных инструментов и навыков. Следующие шаги могут помочь вам выполнить обжим витой пары:

1. Подготовьте инструменты: Вам понадобятся обжимные плоскопайки, муфты, насадки и ключи.

2. Определите нужный размер обжима: Используйте муфты и насадки с нужным размером, чтобы получить нужный размер обжима.

3. Установите муфту на витую пару: Убедитесь, что муфта находится в точном положении на витой паре.

4. Обжимайте: Используйте обжимные плоскопайки, чтобы сжать витую пару. Применяйте равномерное давление, чтобы избежать повреждения витой пары.

Обжим витой пары является сложным процессом и требует осторожности и квалификации. Если вы не уверены в своих нав

и, рекомендуется посоветоваться с профессионалом.
