Как подключить розетку для телефона: советы специалистов

В современной эпохе все больше востребования приобретают мобильные телефоны, и уже сложно найти людей, которые бы их не владели. Тем не менее, стационарные телефонные аппараты по-прежнему остаются популярными и неотъемлемыми.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

• Розетки внешние
• Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

• Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
• Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
• Отвертки
• Тестера для электросети или мультиметра
• Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

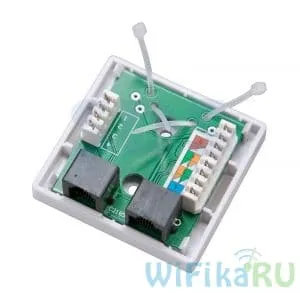

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.

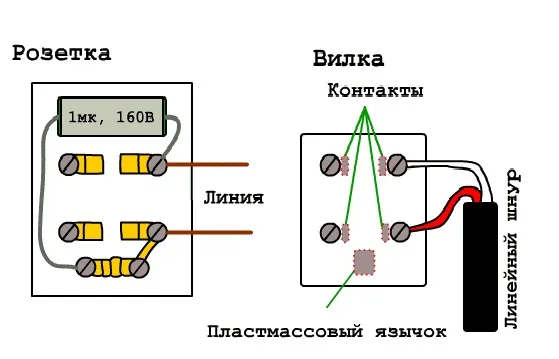

Схема подключения телефонной розетки такой конфигурации следующая:

• На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.

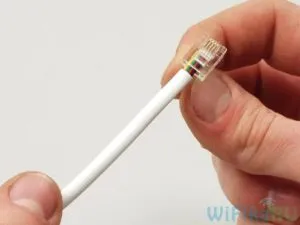

• Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
• Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

• На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
• На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
• Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

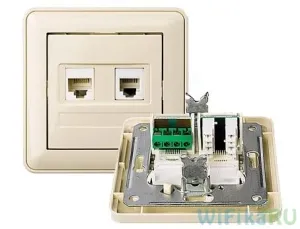

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

• В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
• Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
• Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Как подключить телефонную розетку к телефонной линии

Установив дополнительную телефонную розетку, вы избавитесь от кучи лишних шнуров и упростите процесс подключения телефона, если вдруг решите его заменить. В данном материале описывается, как подключить телефонную розетку своими руками имея минимальный набор инструментов.

В процессе подключения придется воспользоваться:

• телефонной розеткой;
• приспособлением, позволяющим снять изоляцию;
• отвёрткой;
• тестером (мультиметром).

Процесс подключения телефонной розетки

Для начала, следует позаботиться о защитных перчатках. В состоянии «покоя» значение напряжения, которым обладает телефонная сеть, составляет примерно 60 В. Конечно это не смертельно, но приятных ощущений тоже ожидать не следует. При звонке значение напряжения возрастает до 100 — 120 В, а это уже серьезно!

Далее, специальным приспособлением или бокорезами следует снять изоляционный слой с телефонного шнура. Постарайтесь не повредить жилы, поскольку даже в том месте, где есть царапина, в будущем может возникнуть обрыв.

Теперь открываем розетку. Тут следует выполнить подключение телефонной линии к проводам красного и зеленого цвета – это стандартное размещение.

Однако, не обойтись и без исключений, к примеру, подключение выполняется к третьему и четвертому контакту (в розетках RJ-11), а иногда даже ко второму и пятому. Но, это очень редкое явление.

Провод красного цвета — это «минус», а зелёного цвета – плюс. Стоит отметить, что в общем случае, значение полярности не является принципиальным, однако, бывают и такие телефоны, которые работают только в том случае, если все подключено верно.

Определение полярности в телефонной сети осуществляется тестером (если провода подключены неправильно, напряжение на тестере будет отрицательным).

Если тестер вам не доступен, то данную проверку можно осуществить, воткнув провода в обыкновенную картошку, провод с «плюсом» окрасит картофель. Но в реальных условиях, перед тем как подключать телефонную розетку, проверка полярности производиться крайне редко.

Чаще всего, телефонная розетка имеет в комплекте 2-х сторонний скотч. При помощи данного материала, следует закрепить телефонную розетку и затем зафиксировать при помощи саморезов.

Теперь осталось только защелкнуть розетку и опробовать её работу.

Установка скрытой телефонной розетки

В установке вам придется пользоваться:

• скрытой розеткой;
• перфоратором, и коронкой к нему;
• крепежом;
• приспособлением, позволяющим снять изоляцию;
• отвёрткой;
• тестером (мультиметром).

При подключении скрытой телефонной розетки, то в порядке, с которым она подключается, ничего не меняется. Перед подключением, нужно выполнить подвод телефонного провода к месту, в котором будет расположена розетка при помощи штроб, плинтуса либо кабеля-канала и сделать следующее:

• Первым делом нужно выполнить подбор насадки под перфоратор, таким образом, чтобы её диаметр совпадал с диаметром коробки, и проделать в стене требуемое углубление.
• После этого, следует выполнить установку коробки в углубление и закрепить её дюбелями и саморезами.
• Теперь выполняем обрезку телефонного кабеля, так, чтобы он обладал запасом длины, укладываемым в коробке, там же, где и корпус розетки (примерно 10 см).
• Далее, выполняем подключение кабеля, таким же способом, как в третьем пункте предыдущего руководства.
• После этого, нужно поместить собранный корпус и небольшой запас шнура в полость коробки и хорошенько закрепить при помощи распорных винтов.
• Теперь, дело осталось за установкой внешней рамки и накладки.
• Проверьте розетку.

Ну, на этом все! Теперь вам известно как подключить телефонную розетку своими руками, и эта работе не введет вас в замешательство.

Интернет и Телефон По Одному Кабелю — Проверенная Схема

Приветствую читателей блога!
Сегодня хочу поделиться с вами еще одной практичной идеей. Сейчас при строительстве домов фирмы используют новую фишку — проводить витую пару к каждому настенному гнезду. Каждое такое гнездо затем может быть использовано либо для сети, либо для телефона. Однако в том случае, если вам необходимо иметь в каждой комнате как телефон, так и кабельный интернет, то можно использовать и то, другое по существующей единственной витой паре. Каждое настенное гнездо фактически состоит из двух — RJ-11 для телефона и RJ-45 для сети. Такая модификация позволит сэкономить кучу денег, поскольку все, что нужно купить, это новые настенные гнезда вместо сотни метров новых кабелей.

Небольшое замечание: я не уверен насколько это легально. Телефонная компания не очень обрадуется, если Вы закоротите телефонные кабеля. Но если делать все аккуратно, ничего страшного не случится.

1. Можно ли подключить телефон и интернет к одному кабелю?
2. Детали и инструменты
3. Переделка телефонного разъема
4. Ну и куда все сходится?
5. Проверка связи
6. Несколько слов касательно PoE

Можно ли подключить телефон и интернет к одному кабелю?

Такое возможно сделать благодаря лишним (как некоторые говорят, «запасным») проводам в витой паре. Кабель 5-й категории и гнезда RJ-45 имеют восемь проводов. Сетью используется две пары (четыре провода), одна для передачи (бело-оранжевый и оранжевый) и одна для приема (бело-зеленый и зеленый).

Телефон же использует два провода. Исходя из этого, можно использовать и сеть и телефон по одному кабелю и еще иметь два провода в запасе. Фактически, можно использовать две сетевые линии по одному кабелю, или даже четыре телефонные (хотя зачем вам несколько телефонных линий?).

Данное руководство покажет как поменять настенное гнездо с одним разъемом RJ-45 (сеть) в гнездо с RJ-45 и RJ-11 (телефон). Замечу, что я не делал обширного тестирования взаимопомех телефонной линии и сети, хотя и не заметил снижения качества при одновременном использовании. Также заметьте, что такое не сработает в случае использования устройств PoE (Power over Ethernet). Ничего страшного не случится, они попросту не будут передавать электроэнергию.

Детали и инструменты

Для воплощения замысла подключения компьютера к интернету и телефонной линии по одному кабелю понадобится:

• Дом с проложенной витой парой и гнездами RJ-45. Ваша система также должна сходиться в одной центральной коробке где Вы сможете разместить сетевое оборудование (роутер или коммутатор).
• Существующая модульная система гнезд. Это не такая уж необходимость, но возможно придется потратиться на закупку новых. Это руководство предполагает, что Вы планируете расширить имеющуюся систему.
• Настенные заглушки с дополнительным отверстием, по одной на каждую заменяемую.
• Разъемы RJ-11, по одному на каждую заменяемую заглушку. Если же в Вашем доме нет модульных разъемов RJ-45, их также придется купить.
• Половина двухметрового (или более длинного) телефонного провода на каждые два разъема.
• Мультиинструмент или отвертка, плоскогубцы, кусачки-бокорезы, зачистители изоляции, нож (или бритва), изолента.
• Паяльник и навыки пайки.

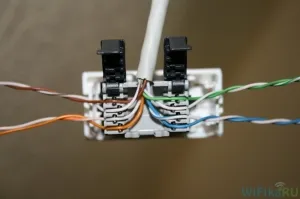

Начинаем! Открутите заглушку настенного гнезда. Выньте разъем RJ-45 и вытащите как можно больше кабеля из стены.
Сетью обычно не используются коричневая или синяя пара. Я предпочел коричневую, Вы можете выбрать другую.
Ножом или маленькой плоской отверткой отрежьте оба коричневых провода как можно ближе к разъему. Будьте осторожны с остальными проводами, иначе придется переделывать полностью весь разъем.

Ножом аккуратно вырежьте маленькую часть внешней изоляции кабеля в 8-10 сантиметрах от разъема, после чего с особой осторожностью отверткой или плоскогубцами подденьте коричневую пару и вытащите ее через образованное отверстие.

Переделка телефонного разъема

Сейчас займемся общепринятой системой разводки проводов телефонного разъема, хотя большой роли это не играет.

Как я делал:
бело-коричневый (витая пара) -> красный (телефон);
коричневый (витая пара) -> зеленый (телефон).

Аккуратно зачистите концы и заправьте коричневую пару в красный и зеленый слоты телефонного разъема. Ножом обрежьте излишки проводов. Таким же образом подготовьте все гнезда.

Как только закончите, соберите и прикрутите на стену все гнезда с установленными дополнительными телефонными разъемами.

Ну и куда все сходится?

Вам понадобится найти другую часть конца выбранного кабеля. Все мои кабеля были четко промаркированы и сопровождались пояснительными документами и схемами. Если Вам повезло меньше, то возможно придется воспользоваться кабельным тестером и, как говорят, «прозвонить» каждый кабель. Можете попробовать одолжить его у знакомого кабельщика или специалиста по сетям.

Мои кабеля заканчивались штекерами RJ-45. Если Вы используете разъемы или даже распущенные провода, то мороки будет меньше. Как только обнаружите нужный конец кабеля, вытащите его из панели. По возможности расположите его на плоской поверхности для дальнейшей работы.

Снова вытаскиваем пару проводов и с помощью ножа отрезаем маленькую секцию изоляции как можно ближе к штекеру RJ-45. Не повредите провода иначе придется переобжимать новый штекер RJ-45, что означает дополнительные траты на штекера и второй поход к специалисту за обжимным инструментом. Хотя даже если такое случится, то просто не обжимайте коричневую пару проводов (не придется ее вынимать впоследствии). Лучше все же не допускать такой ситуации.

Кусачками-бокорезами откусите коричневую пару поближе к штекеру. Аккуратно вырежьте маленькую часть изоляции кабеля сантиметрах в 5 от штекера, как уже делали раньше. Опять таки, маленькой отверткой, плоскогубцами (при необходимости, ножом), вытащите коричневую пару из кабеля.

После этого берем стандартный телефонный кабель и режем примерно пополам – потребуется только половина на каждое гнездо. Внутри него идут два (или четыре) провода в изоляции как у витой пары. Осторожно разрежьте и отогните назад изоляцию, оставив 3-4 см проводов, и отрежьте ее.

Теперь надо определиться какой из проводов в телефонном кабеле «зеленый», а какой «красный». В моем случае оба были черными. Для определения можно найти телефонный кабель с разноцветными проводами и взять его за основу (через прозрачный штекер все отлично видно). Можно также поискать маркировку в Интернете.

Зачистите и припаяйте красный телефонный провод к бело-коричневому проводу витой пары, а зеленый – к коричневому. Удобнее всего будет зачищать только те провода, которые Вы собираетесь спаивать, во избежание ошибок.
Внимательно заизолируйте провода, чтобы не допустить их замыкания. Ни Вам ни телефонной компании это не понравится. Примотайте провод к витой паре, чтобы все выглядело аккуратно.

Проверка связи

Вставляем штекер RJ-45 в роутер (или коммутатор), а компьютер в ответный разъем RJ-45 и проверяем работоспособность соединения.

Вставляем штекер RJ-11 (от бывшего телефонного кабеля) в телефонную распределительную коробку, а телефон в ответный разъем RJ-11. Убеждаемся в наличии гудка в линии.

Если оба соединения работают, поздравляем, Вы все сделали правильно!
Если сеть не работает, нужно искать проблему в проводах. Вы могли случайно перерезать нужный провод при отделении коричневой пары или при вырезании части изоляции кабеля. В таком случае наилучшим будет по новой обжать штекер или разъем.

Проблемы с телефонной линией решаются практически таким же образом. Если Вы нашли разрыв, его можно спаять – телефонная линия не такая чувствительная к качеству соединения, как сетевая. Мультиметр при этом будет очень полезен.

Напоследок проверьте, что Ваши провода подсоединены в нужных местах на разъемах и штекерах.
В конце проверьте, что провода соединены одинаково на обоих концах, то есть бело-коричневый соединен с красным, а коричневый с зеленым.

Несколько слов касательно PoE

Power over Ethernet – это технология, позволяющая сетевым устройствам типа точек доступа работать без необходимости использования настенной розетки электропитания. В основном такое распространено в корпоративном сегменте пользователей.

Суть технологии в том, что электрический потенциал передается через оба коричневых провода (-) и через оба синих провода (+). Если Вы отсоедините какую-либо из этих пар, то PoE попросту перестанет работать (для устройств PoE это никакой угрозы не представляет, поскольку провода попросту отсоединятся).

Решением выхода из ситуации, когда надо при помощи одного кабеля витой пары использовать сеть, телефон и устройства PoE, может быть только использование по одному проводу из синей и коричневой пары. С другой стороны, это уменьшает максимальный ток, который может быть передан кабелем и может привести к возгоранию кабеля при использовании устройств с большим энергопотреблением. Поэтому лучше не рисковать, хотя такой вариант вполне работоспособен.

На этом все — ссори за то, что нет наглядных фотографий, так как пока я это делал не нашлось под рукой фотоаппарата. Но постарался описать как можно более подробно, так что надеюсь, у вас тоже все получится!

Как подключить телефонную розетку к телефонной линии

Установив дополнительную телефонную розетку, вы избавитесь от кучи лишних шнуров и упростите процесс подключения телефона, если вдруг решите его заменить. В данном материале описывается, как подключить телефонную розетку своими руками имея минимальный набор инструментов.

В процессе подключения придется воспользоваться:

• телефонной розеткой;
• приспособлением, позволяющим снять изоляцию;
• отвёрткой;
• тестером (мультиметром).

Процесс подключения телефонной розетки

Для начала, следует позаботиться о защитных перчатках. В состоянии «покоя» значение напряжения, которым обладает телефонная сеть, составляет примерно 60 В. Конечно это не смертельно, но приятных ощущений тоже ожидать не следует. При звонке значение напряжения возрастает до 100 — 120 В, а это уже серьезно!

Далее, специальным приспособлением или бокорезами следует снять изоляционный слой с телефонного шнура. Постарайтесь не повредить жилы, поскольку даже в том месте, где есть царапина, в будущем может возникнуть обрыв.

Теперь открываем розетку. Тут следует выполнить подключение телефонной линии к проводам красного и зеленого цвета – это стандартное размещение.

Однако, не обойтись и без исключений, к примеру, подключение выполняется к третьему и четвертому контакту (в розетках RJ-11), а иногда даже ко второму и пятому. Но, это очень редкое явление.

Провод красного цвета — это «минус», а зелёного цвета – плюс. Стоит отметить, что в общем случае, значение полярности не является принципиальным, однако, бывают и такие телефоны, которые работают только в том случае, если все подключено верно.

Определение полярности в телефонной сети осуществляется тестером (если провода подключены неправильно, напряжение на тестере будет отрицательным).

Если тестер вам не доступен, то данную проверку можно осуществить, воткнув провода в обыкновенную картошку, провод с «плюсом» окрасит картофель. Но в реальных условиях, перед тем как подключать телефонную розетку, проверка полярности производиться крайне редко.

Чаще всего, телефонная розетка имеет в комплекте 2-х сторонний скотч. При помощи данного материала, следует закрепить телефонную розетку и затем зафиксировать при помощи саморезов.

Теперь осталось только защелкнуть розетку и опробовать её работу.

Установка скрытой телефонной розетки

В установке вам придется пользоваться:

• скрытой розеткой;
• перфоратором, и коронкой к нему;
• крепежом;
• приспособлением, позволяющим снять изоляцию;
• отвёрткой;
• тестером (мультиметром).

При подключении скрытой телефонной розетки, то в порядке, с которым она подключается, ничего не меняется. Перед подключением, нужно выполнить подвод телефонного провода к месту, в котором будет расположена розетка при помощи штроб, плинтуса либо кабеля-канала и сделать следующее:

• Первым делом нужно выполнить подбор насадки под перфоратор, таким образом, чтобы её диаметр совпадал с диаметром коробки, и проделать в стене требуемое углубление.
• После этого, следует выполнить установку коробки в углубление и закрепить её дюбелями и саморезами.
• Теперь выполняем обрезку телефонного кабеля, так, чтобы он обладал запасом длины, укладываемым в коробке, там же, где и корпус розетки (примерно 10 см).
• Далее, выполняем подключение кабеля, таким же способом, как в третьем пункте предыдущего руководства.
• После этого, нужно поместить собранный корпус и небольшой запас шнура в полость коробки и хорошенько закрепить при помощи распорных винтов.
• Теперь, дело осталось за установкой внешней рамки и накладки.
• Проверьте розетку.

Ну, на этом все! Теперь вам известно как подключить телефонную розетку своими руками, и эта работе не введет вас в замешательство.

Сколько устройств можно подключить в одну розетку?

Количество устройств, которые можно подключить в одну розетку, зависит от мощности электрической сети и мощности каждого подключаемого устройства.

В России обычно используется сеть напряжением 220 Вольт и предельной мощностью 3,5 кВт для однофазных сетей и 10 кВт для трехфазных сетей. Мощность каждого прибора, как правило, указывается на его корпусе или в технической документации.

Чтобы определить, сколько устройств можно подключить в одну розетку, нужно сначала узнать мощность каждого из них, а затем посчитать общую мощность всех устройств, которые вы хотите подключить. Если общая мощность устройств не превышает предельную мощность электрической сети, то вы можете подключить все устройства в одну розетку.

Но в целях безопасности и для предотвращения перегрузки сети, рекомендуется использовать распределительные устройства, такие как удлинители с предохранительными элементами и защитой от перегрузки, чтобы распределить нагрузку между несколькими розетками и избежать повреждения оборудования или возгорания.
