Подключение наружной двойной розетки: рекомендации для новичков и оценка необходимости

Двойная розетка необходима для одновременного подключения нескольких устройств. Сама идея вроде бы ясна, однако зачем-то многие предпочитают использовать удлинители или покупать разнообразные разветвляющие устройства. Если вы интересуетесь, например, как правильно подключить двойную наружную розетку, информация на эту тему может быть весьма полезной.

Читайте в статье

• Что такое сдвоенная розетка и как она устроена
• Разновидности розеток и их особенности
  • 2.1 По частоте и напряжению
  • 2.2 По способу монтажа
  • 2.3 По функциональности
• Как выбрать двойную розетку
• Специфика установки двойной розетки

Что такое сдвоенная розетка и как она устроена

На самом деле есть мнение, что сдвоенная розетка – это вынужденная мера. И считается, что лучше поставить две одинарные розетки, чем одну двухместную. Это мнение имеет право на жизнь, но давайте разберёмся подробно в этом вопросе.

Любые розетки, обычные или сдвоенные, монтируются на так называемый подрозетник. Подрозетник – это монтажная коробка стандартного размера: диаметр 68 мм и глубина 40. В этом «стаканчике» нужно поместить все детали соединения. Подрозетники изготавливают из негорючего пластика, и в них есть перфорация для ввода проводки.

ФОТО: el-one.ruНекоторые коробки могут быть оснащены так называемыми ушами – небольшими выступами, позволяющими крепить несколько коробок вместе. Как раз при установке двойников это актуально

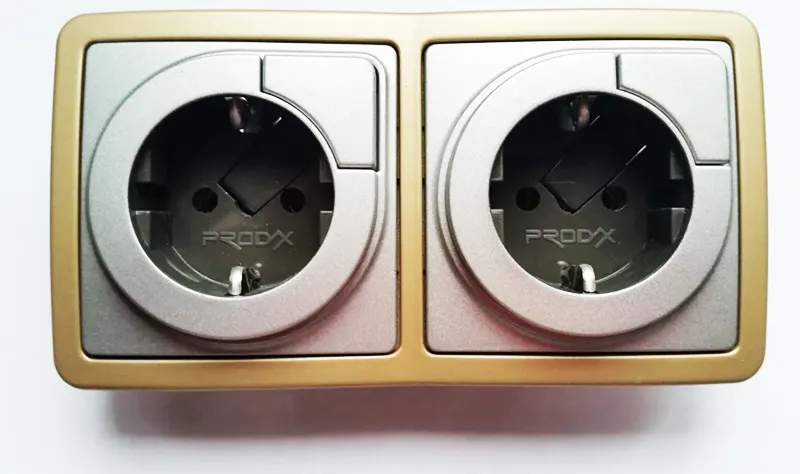

А теперь стоит отдельно обсудить два разных термина. Есть розетки двойные, а есть сдвоенные. И это не одно и то же. Если монтаж контактов происходит в двух коробках с соединительными «ушами» и сверху накрывается рамкой, то это сдвоенная розетка, в которой по сути два отдельных блока. А если все контакты находятся в одном «стакане» и просто к ним подключается основной механизм розетки с двумя входами, то это сдвоенная розетка.

ФОТО: odstroy.ruСама розетка по схеме состоит из корпуса, который изготавливают из тугоплавкого пластика. Для крепления на корпусе есть суппорт и отверстия для фиксации коробки при помощи саморезов

Сам механизм штепсельной розетки – это шина из латуни и лепестки, которые непосредственно соприкасаются со штырями вилки. Для поддержания плотности соединений в качественных моделях устанавливают пружины. Как видите, розетка – не такой уж и примитивный механизм, к нему нужно отнестись с должным уважением, чтобы избежать больших проблем.

Разновидности розеток и их особенности

Это только так кажется, что розетки – они, как говорят, и в Африке розетки. На самом деле даже у самой обычной с виду точки подключения есть масса разновидностей.

По частоте и напряжению

Итак, прежде всего розетки могут различаться по напряжению. Если они предназначены для подключения обычных бытовых приборов, то это 220 В, а вот если вам нужно подключить, к примеру, электроплиту, то тут потребуется более мощная точка – 380 В. Такие промышленные розетки подводят обязательно отдельной линией и замыкают на отдельный автомат в щитке. Как поставить такую розетку грамотно – проконсультируйтесь у специалистов.

ФОТО: 74.мкэлектро.рфПомимо напряжения, нужно при покупке обратить внимание на частоту переменного тока, указанную в паспорте изделия. Могут быть два варианта: 60 и 50 Гц. Для наших широт подходит второй вариант, европейский

По способу монтажа

Точки подключения электроэнергии различаются по способу установки. Есть несколько вариантов, которые можно рассматривать:

1. Встроенные точки подключения – это как раз вариант с одним подрозетником, который монтируется в толще стены, а снаружи ставится только рамка с механизмом подачи электроэнергии. Такая установка более эстетична, так как почти не выступает на стене.

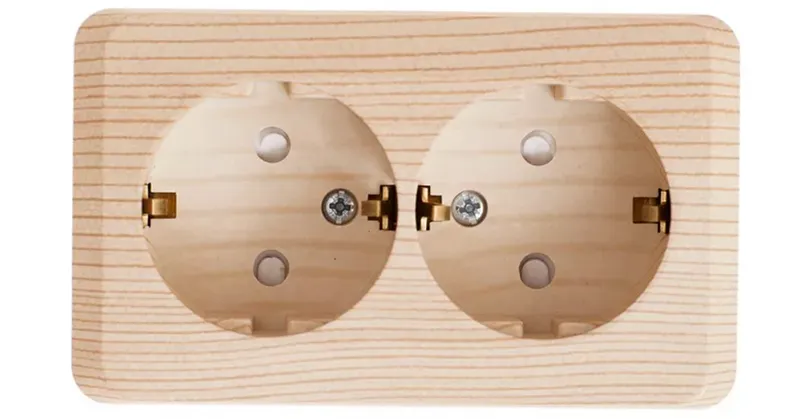

2. Накладная розетка – это коробка со встроенным подрозетником, которая монтируется на стену. Выглядит она более выпуклой, так как внутри неё самой должны поместиться все контакты.

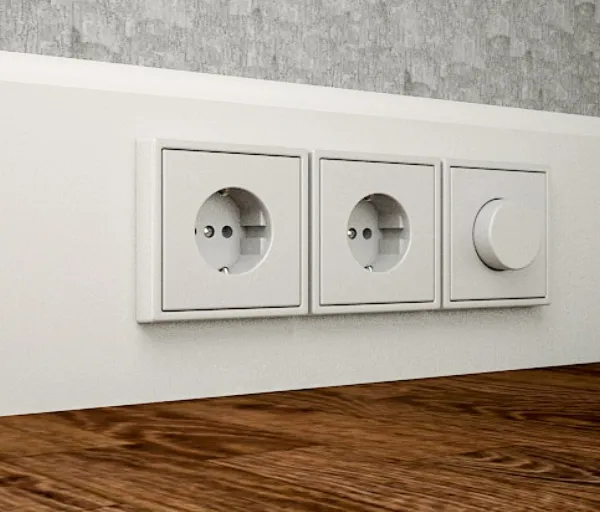

3. Плинтусные розетки – это новинка на нашем рынке, потому что ранее было принято поднимать точки подключения как минимум на полметра от пола, а в детских учреждениях – и вообще на высоту человеческого роста.


   ФОТО: glavorgstroy.ruНо сейчас в продаже появись плинтусы со специальными каналами для проведения проводки, и логично, что к ним в комплекте идут плинтусные розетки, незаметные, не требующие монтажа на стену, но пока не особо популярные в наших местах

4. Переносные розетки – это не совсем то же самое, что удлинители. Удлинитель предполагает подключение к розетке, а переносная розетка – это удлинённый кабель, имеющий на своём конце защищённый со всех сторон корпус розетки. Но обычно такие точки подключения не делают двойными.

По функциональности

Точки подключения могут отличаться по дополнительным функциям, которые придают им детали с механическим или электрическим назначением:

1. Встроенное УЗО позволяет подключить к розетке прибор повышенной мощности. Такие приборы чаще всего ставят в помещениях с высокой влажностью, где присутствует риск поражения током, но требуется подключение, к примеру, стиральной машины. Если возникает какая-то нештатная ситуация, срабатывает разъём защитного механизма и прибор обесточивается.
2. Шторки или дополнительная защита от случайного проникновения помогут предотвратить несчастный случай, если у вас дома есть маленькие любопытные дети.


   ФОТО: goodmag.ruПолучить контакт в таком устройстве можно, только используя вилку. Запихнуть в отверстия для контакта что-то другое невозможно

3. Крышки – это ещё один защитный механизм для розетки, который поможет предотвратить попадание влаги в контактную группу. Такие розетки ставятся в санузлах и на кухне, и благодаря дополнительной защите предотвращают попадание пыли, жира, влаги.
4. Таймер – удобное приспособление, которое позволяет контролировать включение и выключение приборов без участия владельца. Точки подключения могут иметь механический или электрический таймер. Такие устройства по достоинству оценили дачники, которые могут, к примеру, контролировать полив даже в своё отсутствие на участке. О том, как подключить таймер, мы уже писали.
5. Небольшой электросчётчик, встроенный прямо в розетку, позволяет контролировать расходы на конкретный подключённый прибор. Это удобный вариант. Если вы стремитесь сократить свои расходы и ратуете за разумную экономию.
6. Выталкиватель вилки – необычное приспособление, которое позволяет аккуратно вынимать вилку из розетки. Такие модели лучше выбирать тем, у кого стены изготовлены из мягкого и довольно рыхлого материала, например арболита или самана.


   ФОТО: ozon.ruОбычно при выдёргивании вилки происходит механическая нагрузка, которая расшатывает крепежи в стене. А с таким выталкивателем нагрузка сводится к минимальной

7. Подсветка – удобное приспособление, которое позволяет найти розетку в полной темноте при отключении приборов освещения. Подсвеченные светодиодом розетки дают возможность сориентироваться, свет очень мягкий и приглушённый, не вызывает раздражения и не привлекает лишнего внимания.
8. Wi-Fi-модуль в розетке позволяет не просто подключить прибор, но и управлять подключением дистанционно – через компьютер или смартфон. Ещё один удобный гаджет для тех, кто вынужден часто отлучаться из дома по разным причинам.

Как выбрать двойную розетку

Разумеется, выбор в любом случае будет полностью зависеть от специфики вашего дома и ваших собственных предпочтений. По части способа монтажа есть два фактора: специфика стен и ваше решение по способу проводки. Если вы просто меняете розетку и в вашем доме были установлены встроенные точки подключения, нет смысла выбирать какие-то другие. Но вот если вы решили, к примеру, полностью заменить проводку и хотите обойтись минимальными разрушениями, то вряд ли вам захочется штробить стены. Скорее всего, вы обойдётесь наружными кабель каналами, а к ним логично подключать накладные розетки.

Что касается дополнительных функций, тут тоже нужно следовать целесообразности. Каждая дополнительная функция прибавляет к стоимости точки подключения внушительную сумму, но есть ситуации, в которых не стоит экономить. Это касается защиты в помещениях с повышенной влажностью и детских комнатах. Также  не стоит экономить на приобретении точек подключения с дополнительной защитой для мощных и дорогостоящих устройств.

ФОТО: vs82.ruРозетка с УЗО защитит ваш холодильник при резком скачке напряжения – вы это оцените непременно

Специфика установки двойной розетки

Есть одно непререкаемое правило, от которого в буквальном смысле слова зависит ваша жизнь. Все работы с розетками, ремонт, установка и подключение должны производиться только на обесточенной линии! И даже если вы отключили щиток, перед тем как прикасаться к проводам, проверьте контакты индикаторной отвёрткой.

ФОТО: autosaratov.ruВ многоквартирных домах происходят разные чудеса: например, ваша розетка может быть запитана от щитка соседа, поэтому лучше не рисковать

Из инструмента для монтажа розетки вам потребуются кусачки и строительный нож для зачистки проводки, перфоратор – если нужно штробить стену, ну и комплект для установки розетки – подрозетник, сам прибор, саморезы для крепления.

Поставить двойную розетку в старый подрозетник вполне реально даже без демонтажа. Старые розетки могут выйти из строя по разным причинам, они могут подгореть из-за плохого контакта или не справиться с коротким замыканием. Так что, если у вас есть необходимость заменить старую розетку, нужно обязательно проанализировать причины её поломки, чтобы не наступить на те же грабли.

Начинают с демонтажа старого устройства. Для этого извлекают из стены крепежи, снимают наружную часть и отсоединяют провода от контактов устройства.

Если старый внутренний подрозетник нужно заменить, корпус извлекают и меняют на новый. Если нужно установить новый, перфоратором по размерам коробки делают нишу размером чуть больше стакана подрозетника.

ФОТО: gnkelektro.ruСиловой кабель перед установкой коробки заводят внутрь, затем ставится коробка на распорках для надёжного крепления в углублении

Чтобы со временем от механической нагрузки коробка не расшаталась, пространство вокруг стакана лучше заполнить раствором алебастра или гипса, можно использовать обычную цементную смесь. Концы кабеля зачищают примерно на сантиметр-полтора и подсоединяют их к контактам на розетке.

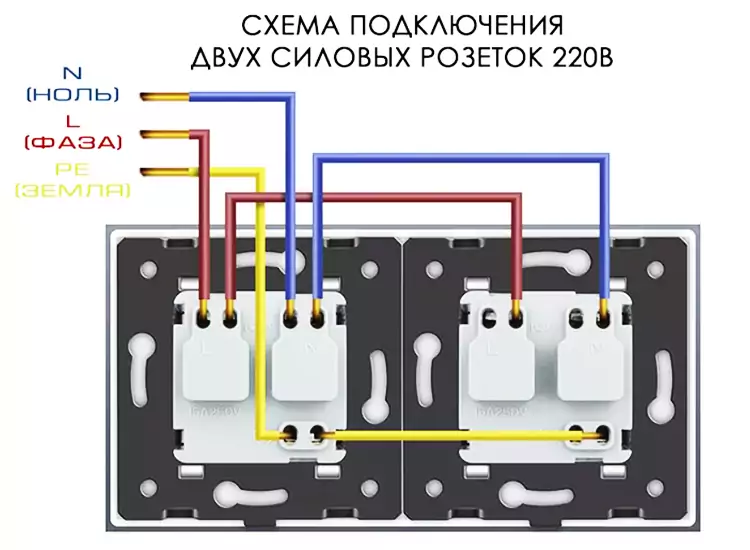

Обратите внимание: заземление в кабеле обозначается жёлто-зелёным проводом, фаза – коричневая или красная, ноль – синий. Ноль и фазу подключают к боковым контактам розетки, а заземление фиксируется по центру, там производители обычно ставят особый значок. Не перепутайте порядок подключения, иначе при включении питания вас ждёт короткое замыкание.

После фиксации всех контактов проверьте прочность затяжки и осторожно уложите провода в стаканчик подрозетника таким образом, чтобы они не соприкасались с крепежом. После рамка розетки фиксируется в стене саморезами. Чтобы не было криво, проверьте её положение строительным уровнем, перед тем как окончательно фиксировать.

Если вы по какой-то причине не устанавливаете заземление, то порядок тот же, за исключением подключения заземляющего контакта. Но лучше всё-таки не пренебрегать этим, так как установка с заземлением решает очень многие проблемы, особенно при нестабильном напряжении в сети.

О том, как установить двойную розетку с двумя одиночными подключениями – в этом видеоматериале:

Где должны быть розетки на кухне?

Розетки на кухне должны располагаться в удобных местах, чтобы вы могли легко использовать электронику и приборы, которые вы используете на кухне. Некоторые из наиболее часто используемых розеток на кухне включают:

1. Розетку для микроволновой печи: розетка должна быть установлена в удобном месте, чтобы вы могли легко достучаться до нее при использовании микроволновой печи.

2. Розетка для плиты: розетка должна быть установлена рядом с плитой, чтобы вы могли легко использовать ее.

3. Розетка для холодильника: розетка должна быть установлена рядом с холодильником, чтобы вы могли легко подключить его к электросети.

4. Розетка для посудомоечной машины: розетка должна быть установлена рядом с посудомоечной м

ашиной, чтобы вы могли легко подключить ее к электросети.

5. Розетка для кофемашины или чайника: розетка должна быть установлена в удобном месте, чтобы вы могли легко использовать эти приборы.

Важно обеспечить, что розетки на кухне установлены в безопасных местах и соответствуют стандартам электросети. Если у вас есть какие-либо сомнения или вопросы, лучше обратиться к квалифицированному электрику.
