Монтаж открытой электропроводки на кухне — инструкции и схемы для самостоятельной установки

Для обеспечения долгой и надежной работы электропроводки на кухне при высокой нагрузке необходимо правильно разработать проект и осуществить монтаж в строгом соответствии с установленными нормами и стандартами. Если интересует, я также могу рассказать о «корректной проводке на кухне».

Работа довольно кропотлива и требует времени, ответственного отношения и разумного подхода. Ведь под час именно в кухне размещается до 50% имеющейся в квартире или доме бытовой техники.

И для каждого прибора необходимо обеспечить удобное место расположения и полноценное электропитание. Тогда все агрегаты будут функционировать в нужном режиме и не доставят хозяевам никаких сложностей. В этой статье мы расскажем о том, как правильно проложить проводку на кухне, какие материалы и инструменты для этого потребуются.

Содержание статьи:

• Виды проводки — обзор плюсов и минусов
  • Особенности создания открытой проводки
  • Нюансы обустройства скрытого способа
• Инструменты, необходимые для работы
• Как выбрать правильное сечение кабеля?
• Общие подготовительные работы
  • Как рассчитать оптимальную мощность проводки?
• Нюансы монтажа закрытым и открытым способом
  • Особенности открытого варианта монтажа
• Как правильно разместить розетки?
• Советы и актуальные правила безопасности
  • Техника безопасности при работе с электросетями
• Выводы и полезное видео по теме

Виды проводки — обзор плюсов и минусов

Прокладку электропроводки осуществляют двумя способами: открытым и скрытым. У каждого варианта есть свои достоинства и недостатки. Выбор наиболее подходящего напрямую зависит от материала, из которого возведено помещение, от запланированного дизайна и наличия или отсутствия на стенах и потолке массивных декоративных элементов.

Особенности создания открытой проводки

Открытая электропроводка – наиболее простой и доступный вариант обеспечения помещения необходимой электрической энергией. Работа не требует серьезных усилий и осуществляется довольно быстро.

Кроме того, не требуется портить интерьер, демонтируя отдельные фрагменты или весь внутренний декор для прокладывания проводов. Да и в случае возникновения возгорания или короткого замыкания устранить проблему можно сразу, не тратя времени на поиск неисправности.

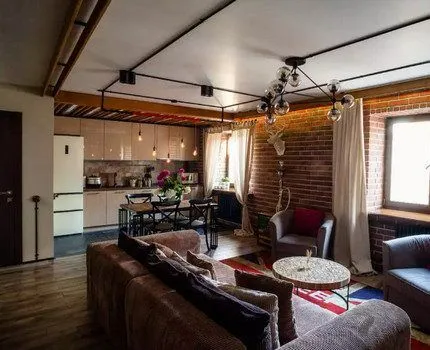

Открытая проводка на кухне может выполнять не только свое прямое назначение, то есть обеспечивать бесперебойную подачу электроэнергии к осветительным и бытовым приборам, но и служить броским интерьерным элементом, придающим помещению стильность и оригинальность

Нужный уровень безопасности системы обеспечивается посредством специальных поливинилхлоридных кабель-каналов, состоящих из крепящегося к стене или потолку короба и практичной накладной крышки, оснащенной фиксирующими застежками-желобками.

В них помещают электропровода и протягивают к розетке, бытовой технике или осветительным приборам, требующим подключения.

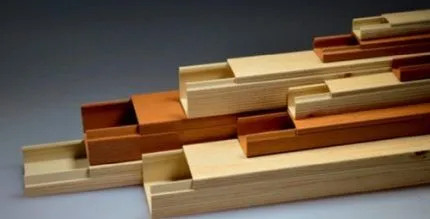

Параметры прямоугольных кабельных каналов весьма разнообразны и варьируются от 1,2 сантиметров (для тонких проводов) и до 10 сантиметров (для проводов большого калибра). Такое разнообразие позволяет каждому выбрать подходящий элемент, отлично выполняющий свои задачи и гармонично вписывающийся в интерьерное решение любой сложности

Изделия демонстрируют высокие электроизоляционные качества, не горят и обладают пластичностью на изгиб. Выпускаются в самых разных оттенках «под дерево» и легко поддаются тонировке любыми видами современных строительных красок.

Серьезные производители, хорошо зарекомендовавшие себя на рынке, дают на продукцию гарантию до 25 лет и обещают, что за это время материал не потеряет своих характеристик и обеспечит проводу надежную и качественную защиту от любых внешних проявлений.

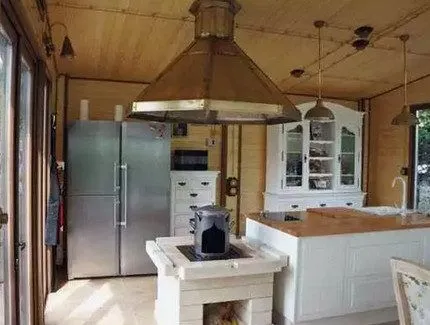

Если дизайнерское решение интерьера требует прокладки на кухне внешней проводки, можно использовать комбинированный вариант и в самых «опасных» местах утопить провода в стены, а все остальные проложить по верху как можно дальше от раковины и духового шкафа

Некоторые специалисты считают полностью или частично открытую проводку на кухне опасной. Водяные пары и резкие температурные перепады, вызванные использованием различных бытовых агрегатов, негативно воздействуют на электросеть и приводят к возникновению неполадок.

Провода перегреваются, теряют целостность защитной оболочки и преждевременно выходят из строя, часто становясь причиной короткого замыкания и возникновения пожароопасной ситуации. Однако некоторые хозяева пренебрегают этим советом и в угоду дизайну идут на неоправданный риск.

Варианты обустройства открытой проводки в кухонном помещении:

Галерея изображений

Фото из

Электрическая проводка в кабель-каналах

Проводка в гофрированных трубках

Электропроводка в декоративном плинтусе

Нюансы обустройства скрытого способа

Скрытая проводка предусматривает прокладку всех соединительных элементов внутри стен и потолка. Для корректного обустройства в перекрытиях и несущих конструкциях пробивают небольшие бороздки, укладывают туда провода, а потом заполняют выемки алебастром или цементом и наносят финишное декоративное покрытие.

Это обеспечивает высокий уровень безопасности и позволяет сделать на кухне любой, самый сложный интерьер.

Если обустройство электросети происходит на этапе строительства, пробивать бороздки в стенах не обязательно. Достаточно проложить провода в соответствии с проектом, укрепить их гвоздями, вбитыми в связующий раствор между кирпичами, и кое-где промазать алебастром. Первичная отделка поверхности и последующая штукатурка надежно скроют все неэстетичные элементы, и стены будут выглядеть безупречно

Однако и у этого способа есть минусы. Для обнаружения зоны неполадок и осуществления даже самого минимального ремонта придется демонтировать внешнюю отделку и пробивать стену. Никаким иным способом добраться до места неисправности не представляется возможным.

Инструменты, необходимые для работы

Для удобного и корректного проведения монтажно-электрических работ домашнему мастеру понадобятся следующие ручные инструменты:

• набор крестовых и прямых отверток;
• паяльник;
• молоток;
• плоскогубцы;
• электрический штроборез, если предполагается делать скрытую проводку;
• электрический перфоратор, оснащенный сверлами с победитовым наконечником (для прокладки каналов в бетонных или кирпичных стенах);
• тестер для проверки наличия/отсутствия напряжения в сети.

Все инструменты должны иметь целостное защитное покрытие на рукоятках, сделанное из прочных материалов, не проводящих ток.

Если, несмотря на советы профессионалов и требования пожарной безопасности, выбран открытый или комбинированный вариант прокладки проводки, понадобятся прочные и выносливые дюбель-гвозди. С их помощью удастся надежно прикрепить кабель-каналы даже к бетонным стенам.

Для поверхностей, имеющих более мягкую, податливую структуру, подойдут самые простые шурупы-саморезы или гвозди маленького либо среднего размера.

Для крепления внешней проводки в кухне к деревянной стене уместно использовать гвозди или саморезы, имеющие декоративную шляпку. Они стоят несколько дороже, но выглядят более привлекательно и гармонично вписываются в общий колорит помещения

Для быстрой, надежной и четкой фиксации проводки в штробах понадобятся гипс или алебастр. Они застывают практически мгновенно и позволяют сразу же продолжить работу, не теряя драгоценного времени. Подробный инструктаж по штроблению стен под электропроводку можно прочесть в этом материале.

Как выбрать правильное сечение кабеля?

Провод с правильным сечением – еще один важный элемент для корректного обустройства энергообеспечения кухни. Его выбирают, учитывая общую мощность планирующихся к использованию предметов бытовой техники и осветительных приборов.

Для подключения настольных ламп, торшеров, люстр или приборов точечной подсветки обычно берут медные провода либо кабели, снабженные ПВХ-изоляцией марок ППВ или ПВ, способные выдерживать высокие эксплуатационные нагрузки (около 4,1 кВт) в течение длительного времени.

Минимально допустимое сечение жилы в таком варианте составляет 1,5 миллиметра.

При открытом подключении светильников на кухне лучше использовать не обычный, а декоративный витой провод. Он обеспечит бесперебойную подачу энергии и внесет в интерьер особый стиль, оригинальность и необычность

К розеткам, отвечающим за подключения мощных модулей бытовой техники (микроволновая печь, кофеварка, тостер и пр.), подводят провода такого же класса, но более крупного сечения (от 2,5 мм).

Если пренебречь этим пунктом и взять тонкий провод, он не выдержит эксплуатационной нагрузки и в будущем приведет к короткому замыканию или возгоранию.

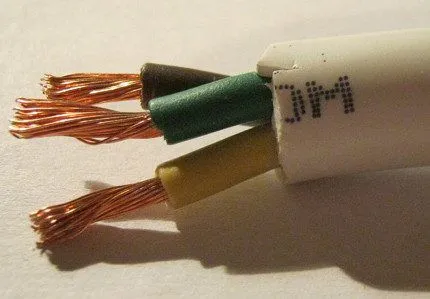

Все кабели, подводящиеся к розеткам, должны обязательно состоять из трех жил – фазного и нулевого проводов и провода, обеспечивающего защитное зануление (заземление). Это обеспечит корректную и безопасную работу всей системы

Если для освещения кухни планируется использовать приборы с корпусом из металла, обойтись тонким проводом для подключения не удастся. Во избежание попадания напряжения на корпус светильника понадобится подвести к объекту трехжильный кабель или провод с мощной защитной оболочкой.

Только в таком варианте монтажа светильники из металла будет полностью безопасны.

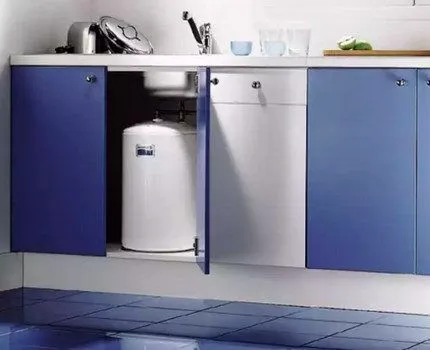

Установка бойлера на кухне обязательно потребует обустройства отдельной электролинии. Сечение провода в таком варианте не должно быть ниже 4 миллиметров. Верхний порог определяется дополнительно и целиком зависит от базовой мощности и объема самого нагревающего прибора

При подключении к сети приборов повышенной мощности (многоконфорочная плита, жарочный шкаф и т.д.), потребляющих 8-12 кВт в час, обязательно понадобится отдельная ветка из трехжильного кабеля с медными жилами и прочной, надежной найритовой или ПВХ изоляцией.

После установки прибора его придется заземлить посредством третьей жилы кабеля. Сечение каждой жилы в этом случае не должно быть ниже 6 мм. Также рекомендуем прочесть другую нашу статью, где детально описано как рассчитать сечение провода для домашней проводки.

Общие подготовительные работы

Все работы с проводкой на кухне начинают с составления проекта. Сначала определяют количество техники, запланированной для последующего размещения.

К обязательным позициям относятся:

• холодильник;
• плита (духовой шкаф, варочная панель).

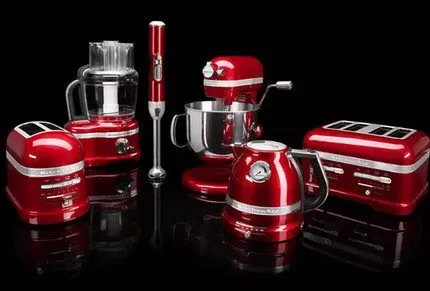

Среди дополнительных приборов, делающих быт более удобным и комфортным, фигурируют:

• микроволновая печь;
• посудомоечная машина;
• электрочайник;
• бутербродница;
• мультиварка;
• вытяжка;
• кухонный комбайн;
• миксер;
• кофемашина и пр.

Одни комплектуют кухню всеми этими предметами, другие выбирают отельные позиции, а третьи дополняют список телевизором и стиральной машиной. Все эти варианты считаются допустимыми при условии корректной организации проводки и установки для каждого агрегата отдельной розетки.

Затем на бумаге делают чертеж и отмечают на нем предполагаемое расположение мебели, осветительных приборов и бытовой техники относительно планировки помещения. Там же указывают дислокацию розеток и включателей/выключателей.

На следующем этапе выясняют тип входящей в жилое помещение сети. Если используется однофазное электрообеспечение, подключить одновременно несколько мощных приборов бытовой техники будет проблематично. Придется либо снизить количество используемых агрегатов, либо включать их строго по отдельности, чтобы в сети не возникла перегрузка.

Если в квартире или доме имеется только однофазная сеть, с использованием бытовой техники нужно быть очень осторожными. При включении двух и более приборов может произойти перегрузка, способная спровоцировать выбивание пробок, короткое замыкание и даже возгорание проводки

Трехфазная сеть позволяет создать проводку с солидным запасом мощности и дает возможность использовать бытовую технику в максимально удобном для себя режиме. Переходите по ссылке, чтобы узнать о самых популярных схемах расположения розеток на кухне.

Как рассчитать оптимальную мощность проводки?

Чтобы обеспечить всю кухонную бытовую и осветительную технику необходимым количеством электроэнергии, нужно на стадии создания проекта проводки просчитать суммарную мощность всех планирующихся к использованию приборов. Номинальная мощность указана в техпаспорте агрегата.

Сложив все показатели, станет ясно, какое количество киловатт потребуется для корректной работы.

Обустройство электрической проводки напрямую зависит от суммарной мощности всех приборов, используемых на кухне. Чем выше этот показатель, тем толще должен быть прокладываемый кабель

Обычно значение колеблется в пределах 8-15 кВт, но фактически может быть как больше, так и меньше. Разумеется, ситуация, когда все приборы включаются одновременно, случается крайне редко, но, тем не менее, проводку рекомендуется создавать с некоторым запасом мощности на случай любых непредвиденных ситуаций

Нюансы монтажа закрытым и открытым способом

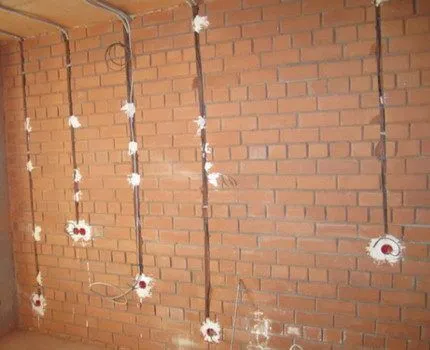

Для правильной прокладки закрытой электропроводки на стены сначала наносят предварительную разметку, согласно заранее составленной схеме.

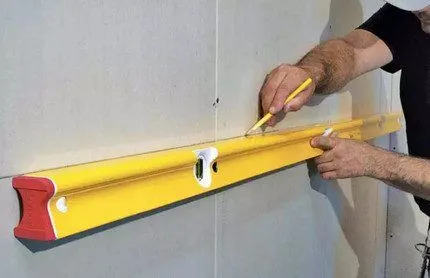

Чтобы разметить стены быстро, четко и максимально точно рекомендуется воспользоваться строительным уровнем. Он поможет выровнять каждую линию относительно пола или потолка и облегчит последующие монтажные работы

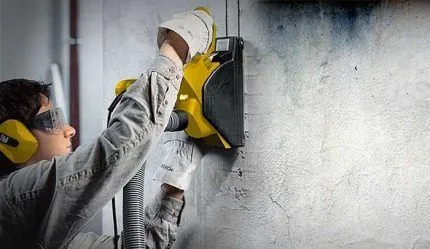

Затем, согласно рисунку, специальным инструментом (долото, штроборез, бур и р.) проделывают в стенах штробы для укладки провода и последующей маскировки его под финишной отделкой.

Если возникает необходимость сделать поворот, его выполняют строго под углом 90°.

Все работы по пробиванию штробов необходимо проводить в специальных очках и защитном респираторе. Эти предметы предохранят мастера от попадания пыли в глаза и легкие

На следующем этапе готовят гнезда для подрозетников и встраиваемых розеток, а потом укладывают провода, заключенные в гофро-трубы, в штробный канал. Для фиксации положения через каждые 30 см в штробе делают отверстия и крепят кабель дюбель-скобами. По завершению укладки каналы замазывают гипсовым или алебастровым раствором.

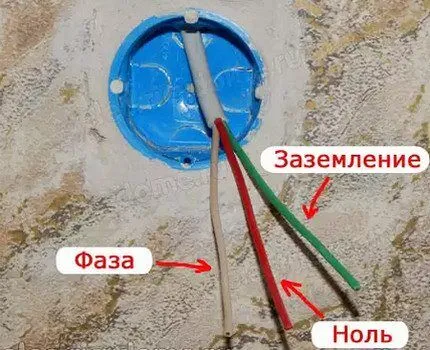

В подготовленные углубления монтируют пластиковые подрозетники и выводят через них провода для последующего подключения розеток и выключателей. Положение выравнивают по строительному уровню и осуществляют крепление на винт и раствор.

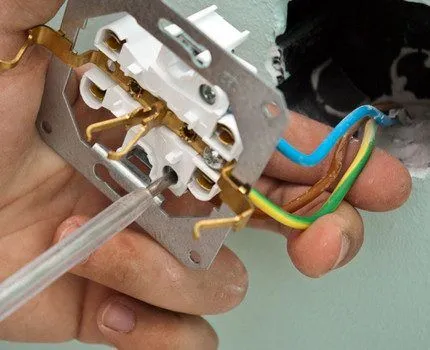

Саму розетку монтируют уже по окончанию всех черновых и отделочных работ. Выведенные из стены провода соединяют с клеммами, утапливают в подрозетник и закрывают коммуникационный узел декоративной пластиковой накладкой

Места скрутки нескольких проводов маскируют полимерными или стальными коробками, располагая их вровень с уровнем стены. В последний момент кабели от розеток, осветительных точек и включателей/выключателей в распределительной коробке соединяют с главным входным проводом электросети. Области соединения аккуратно защищают изолентой или СИЗами.

Процесс монтажа проводки закрытым способом выглядит следующим образом:

Галерея изображений

Фото из

Этап 1 — разметка и штробление стен

Этап 2 — углубления под подрозетники

Этап 3 — монтаж подрозетников

Этап 4 — прокладка кабеля и подключение проводки

Особенности открытого варианта монтажа

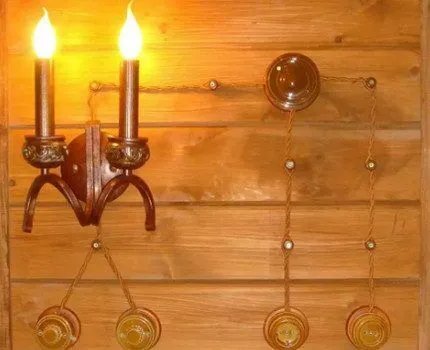

Для организации открытой проводки используют специальные резиновые провода с медной или алюминиевой жилой, разделительным основанием и внешним поливинилхлоридным защитным слоем.

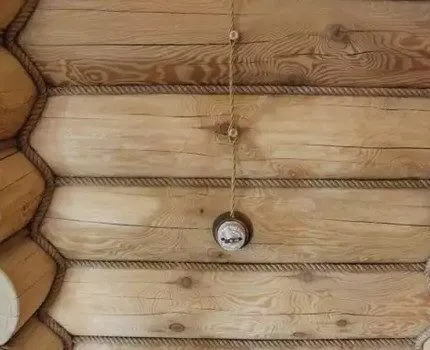

К стенам и потолку их крепят на гвозди, продетые через фарфоровые ролики, обладающие хорошими изолирующими свойствами. Блоки крепления ставят на расстоянии 500 мм друг от друга.

Как правильно разместить розетки?

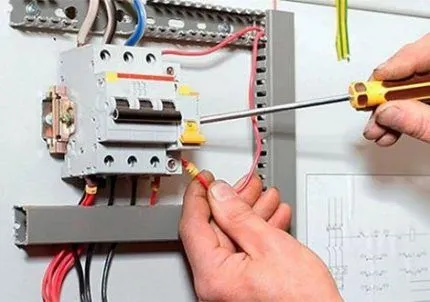

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения — УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.

Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

Советы и актуальные правила безопасности

Кухонная электропроводка – один из самых важных участков всей электрической сети в квартире или частном доме. Желательно, чтобы ее монтажом занимались профессионалы, имеющие специальные профильные знания, подходящую квалификацию и опыт подобных работ.

Но обычно такие услуги высоко ценятся, и многие домашние мастера, решая сэкономить, пытаются самостоятельно составить общую схему электропроводки на кухне, чтобы потом по ней осуществить прокладку проводов, разводку и установку розеток.

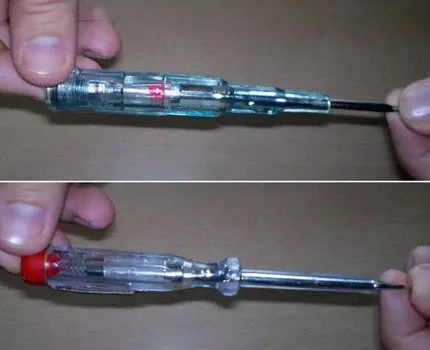

Индикаторная отвертка – незаменимый инструмент при работе с электрическими сетями. С ее помощью можно в течение нескольких секунд определить, есть в сети напряжение или нет. Это защитит мастера от потенциально возможного удара током

Такой подход вполне допустим при условии внимательного отношения к делу и знания общих правил техники безопасности. Ведь электрическая энергия – это не только свет, тепло и прочие удобства в жилых помещениях, но и постоянный источник повышенной опасности.

Техника безопасности при работе с электросетями

При обустройстве электрической проводки на кухне нужно строго соблюдать все стандарты и обязательно придерживаться общепринятых правил безопасности.

Это убережет от ошибок, способных в будущем привести к возгоранию проводов, короткому замыканию и поражению электрическим током.

1. Прокладку проводки осуществляют строго при отключенном электричестве. Если распределительный щиток находится в зоне общего доступа, на него вешают предупреждающую табличку о ведущихся работах.
2. Подключение к центральной сети бытовых приборов делают согласно данным сопроводительной инструкции, всегда идущей в комплекте с техникой.
3. Для работы применяют инструменты, снабженные изоляционным покрытием, не имеющим трещин, выбоин и каких-либо других внешних повреждений.
4. При монтаже электропроводки отвертки, пассатижи и плоскогубцы, имеющие конструктивные или фиксирующие элементы, созданные из токопроводящих материалов, не используют.
5. Непосредственно перед укладкой в помещении организуют уборку и скрупулезно устраняют любую сырость (испарение на окнах и потолке, лужи или капли воды на полу и пр.).
6. Все мероприятия с электрическими системами проводят только сухими руками. Для дополнительной гарантии используют специальные перчатки с резиновым покрытием, таким способом защищая себя от возможных травм и ожогов.

Зная эти простые правила и четко им следуя, корректно проложить проводку, избежав при этом поражения током, сможет даже дилетант, не имеющий большого опыта работ такого плана.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности. Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей.

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.
