Подключение трехжильного провода к вилке без заземления — принцип работы и необходимость

Назначение

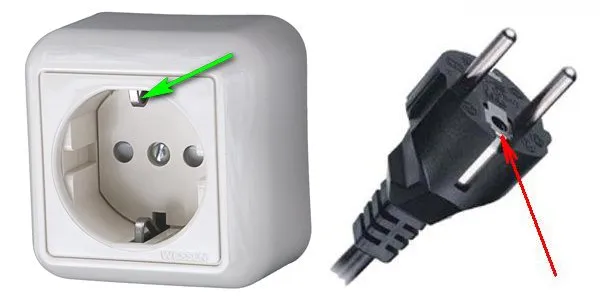

Электрические вилки с заземлением предназначены для удобного и безопасного соединения приборов с общей сетью. Комплект включает в себя штепсельную вилку и розетку. Розетка выполняет важную функцию в этой системе, обеспечивая подачу электропитания через прямой контакт с электрической сетью. Если вам интересен вопрос о подключении трехжильного провода к вилке без заземления, мы можем предоставить соответствующую информацию.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:

• монолитной;

• разборной.

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Порядок монтажа

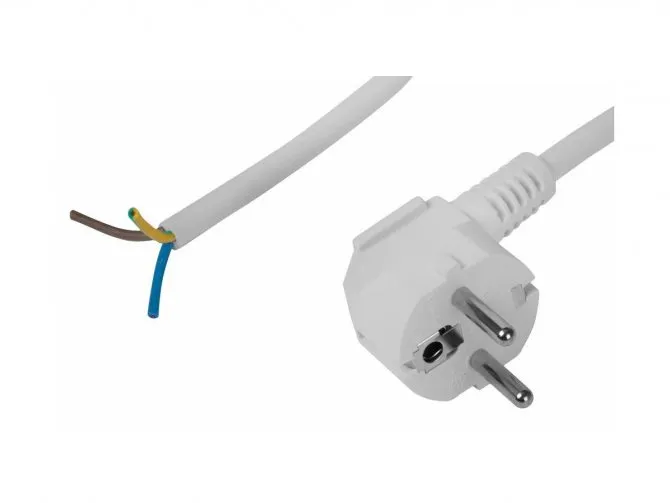

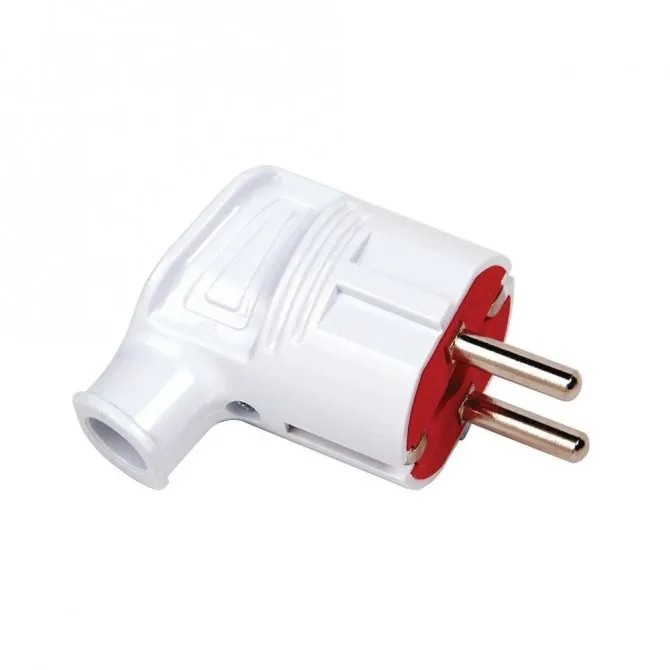

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Что лучше купить для частного дома и ванной

Теперь рассмотрим, как выбрать провод для заземления применительно к конкретному месту установки.

Для дома

При монтаже заземляющей конструкции в частном доме учтите сечение проводки и наличие заземляющего контура. Если заземлитель вкопан в землю, а шинка выведена, остается подобрать правильный кабель.

Обратите внимание на следующие моменты:

Сечение. Должно подбираться с учетом условий эксплуатации. В большинстве случаев для дома можно использовать провод от 4 кв. мм и толще. Если применяется провод сечением 6 кв. мм без изоляции, необходимо отдать предпочтение многожильному проводнику. В роли заземлителей рекомендуется использовать стальную арматуру, имеющую диаметр от 16 кв. мм

Допускается применение стального уголка на 50 мм и более. После окончания работ важно измерить сопротивление, которое не должно превышать 4 Ом.

При выборе кабеля можно использовать любой из предложенных выше — ВВГ, ПВ-6, NYM, ESUY, ППВ и другие.

Читайте – как сделать заземление в частном доме.

Для ванной

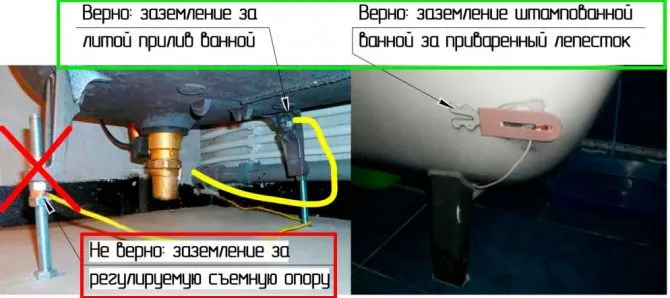

Если речь идет о ванной комнате, важно заземлить все металлические элементы. В эту категорию входит корпус металлической ванны, трубопроводы горячего и холодного водоснабжения и другие металлические элементы

Сечение провода заземления должно быть не менее 2,5 кв. мм, но при использовании более толстого фазного провода необходимо использовать и «землю» на 4 кв. мм.

Провода, которые подключены к металлических элементам, можно вывести на общую шинку, а оттуда направить провод в щиток или к автоматам (должен быть заземляющий провод под болтовое соединение).

Используемый проводник может быть гибким или одножильным в зависимости от особенностей прокладки. Здесь решение принимается на месте.

Важный момент — требование к стойкости кабеля по температуре и влаги. Указанные выше марки проводов в полной мере соответствуют необходимым характеристикам.

Стандарты разъема А

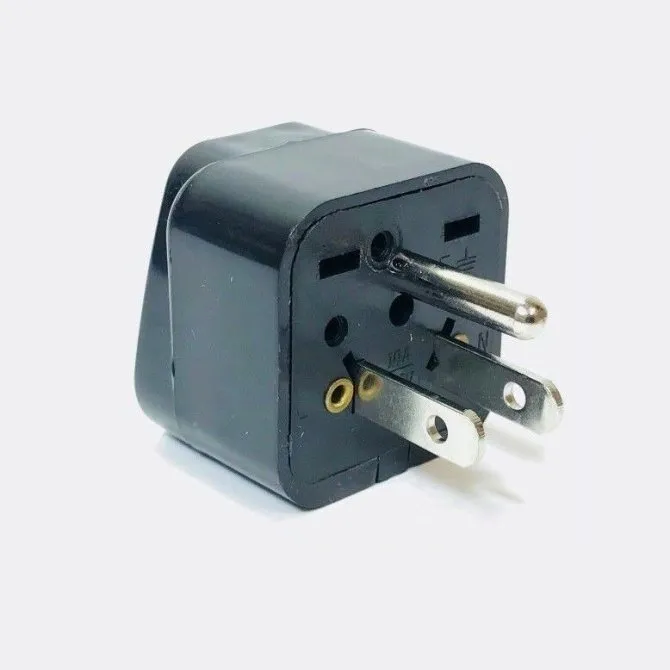

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

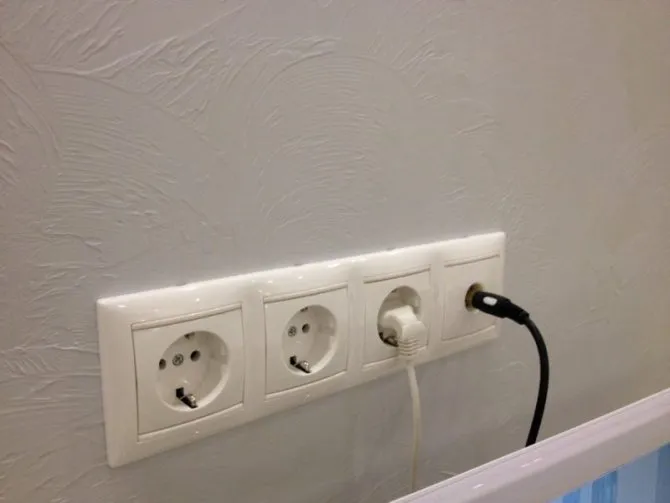

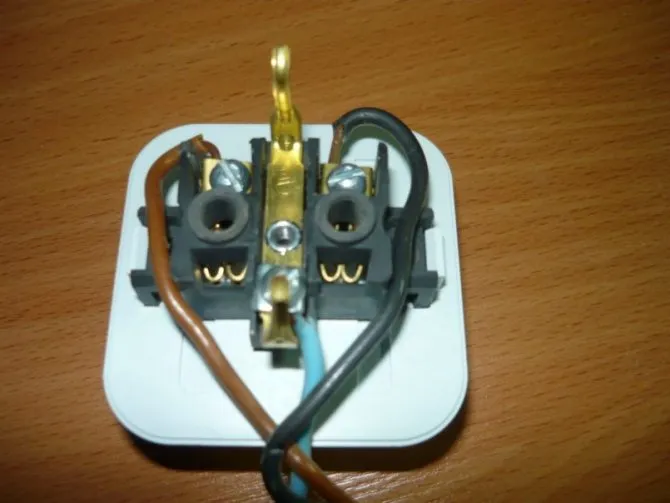

Виды розеток

Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.

Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.

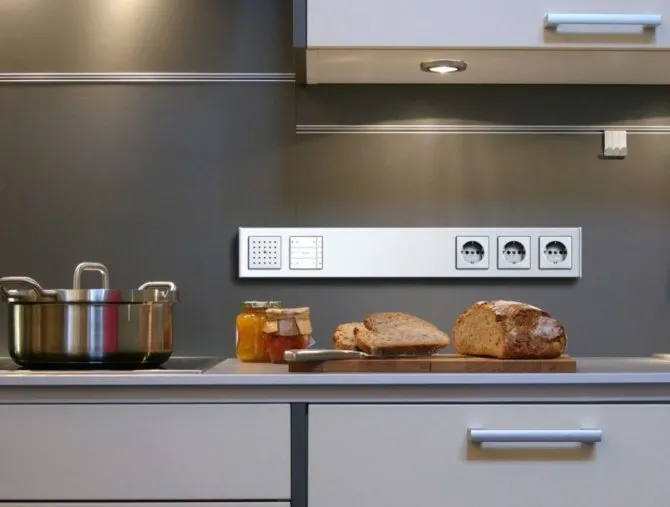

Самыми распространёнными розетками в наше время являются изделия европейского стандарта. У неё глубокое гнездо для посадки вилки, что немного затрудняет отключение электроприбора от сети питания. Такие розетки бывают с заземлением и без.

Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:

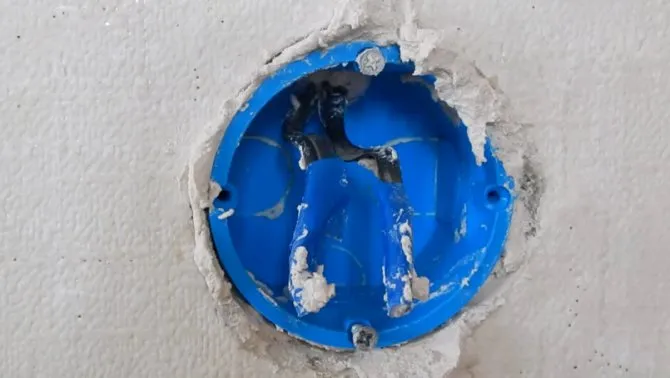

• Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
• Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.

Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно. Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

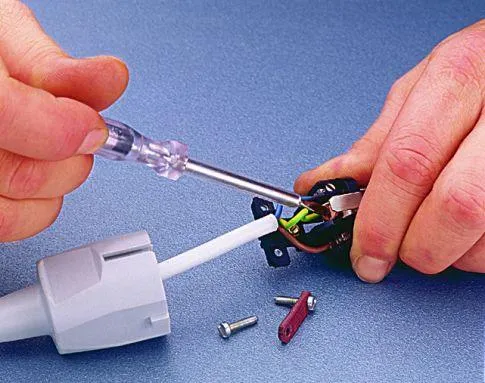

Чтобы подключить вилку с заземлением евро, возьмите:

• бокорезы;
• отвертку (в зависимости от типа винтов крестовую или шлицевую);
• нож электромонтажника.

Вспомогательные аксессуары обычно не требуются. Порядок действий: стандартная схема Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.



2. Раскручивайте корпус – сбоку либо снизу.

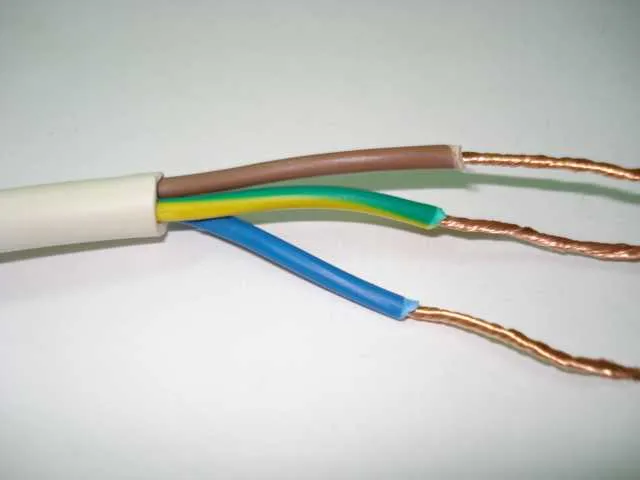

3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).

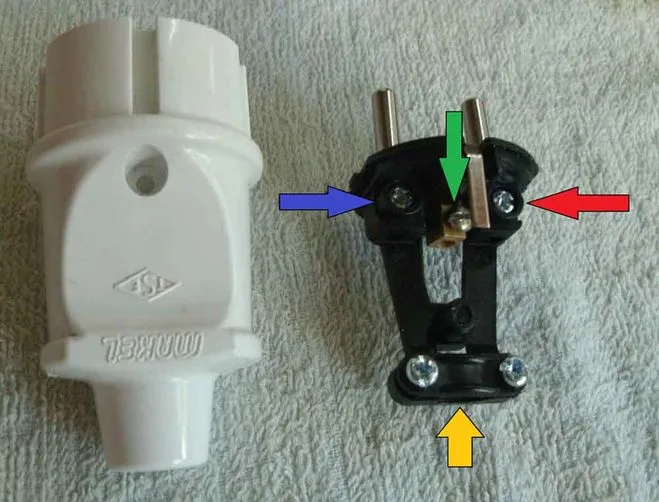

4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).



5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.



7. Уложите части, соберите корпус, закрутите крепежный винт.



Проверьте качество сборки. Как подключить провод к вилке с заземлением видео смотрите ниже:

Лучшие ответы

76-98 лтд:

Жёлто-зелёный — заземлениеЧёрный (коричневый) — фазаСиний — ноль!Для танкистов! Фазу — к одному штырьку, ноль — к другому штырьку, заземление — к среднему контакту!

Ефрем:

оплетка небось разных цветов, если нет воспользуйся тестером

илья сафонов:

три проводка разного цвета! какие цвета? черный или синий -земля два других без разницы!

Татьяна:

черный-земля, 2 другие питание

Чио Чио Сан:

Обычно -желто полосатый -это земля, а остальное впринципе без разницы, правда зазовые котлы и кажется стиралки требуют точной фазировки, но у них в паспортах всегда расписано что какого цвета.

вячеслав кошелев:

белый- фаза, синий -нулевой, желтый-заземление, если перепутать то УЗО «устройство защитного отключения» (если установлено) будет выбивать,

Алексей Пастухов:

на пальцах одно, а на самом деле у вас наверное другое…. надо вызванивать…

Дмитрий:

Скорее всего так: желтый есть заземление — к центральной клемме (к лепесткам) . Две другие жилы — на боковые контакты. Если этот провод идет от прибора, то проблем быть не должно. Если еще что-то — надо «прозванивать» индикатором или мультиметром. Так как можно и ошибиться — бывает всякое. Но если провод от прибора, то желтым скорее всего маркирована защитная («земля») жила. Один из двух других — фазный, другой — ноль. По цвету изоляции более точно сказать нельзя, т. к. некоторые электрики вопреки рекомендациям вешают фазу на какую угодно жилу.

Современные обозначения: синий — ноль, черный — фаза, желто-зеленый — защитный.

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Ответы знатоков

Иван:

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

Алексей Бебекин:

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

DT830B:

инструкция должна быть, или обращайтесь за консультацией в магазин..

Павел Ихалайнен:

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

Андрей Силков:

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

Юра:

3-к одному, 1-к одному. И в нос.

Егор:

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

Александр Григорьев:

!!!СИНИЙ-ноль !!!!ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников!!! !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь!!!

Сергей:

Продзвони концы, и определишь!

андрей гурич:

желтый обычно используется для заземления. остальные два подключаешь к вилке.

Булавка:

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

I&R:

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

Дед Ау:

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

лев:

Желтый — земля, остальные к вилке в любом виде

Truculentus:

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

Анат.:

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

Виктор Демин:

А если там два желтых

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Как подключить вилку к проводу: евровилка и старая вилка

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

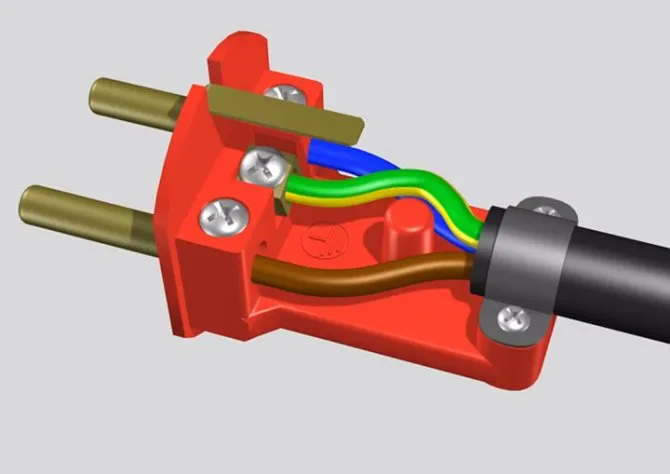

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

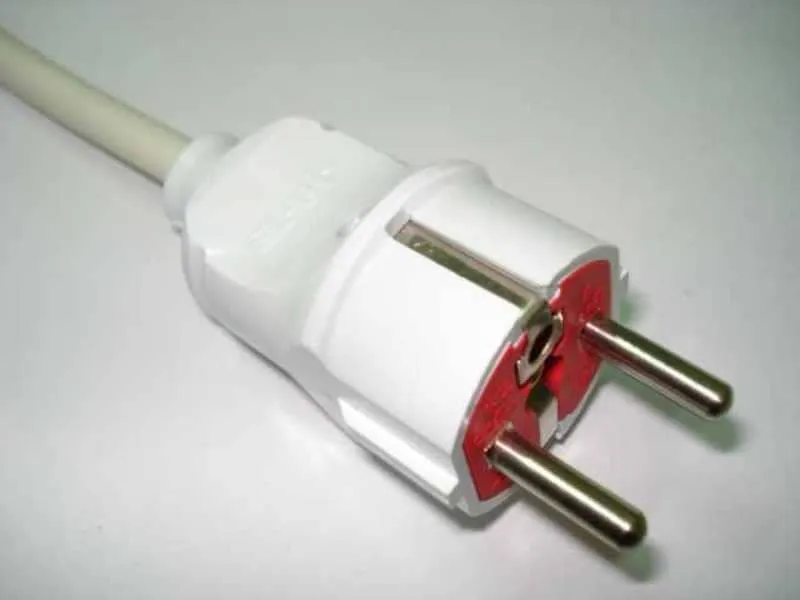

Замена конструкции европейского образца

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Как правильно подключить вилку с заземлением?

Подключение вилки с заземлением может быть опасным, поэтому если у вас нет опыта работы с электричеством, рекомендуется обратиться к квалифицированному электрику. Если же вы уверены в своих знаниях и опыте, следуйте этим шагам:

1. Отключите питание в электрической розетке, которую вы планируете использовать.
2. Отверните винты на задней панели вилки, чтобы открыть корпус.
3. Присоедините заземляющий провод к соответствующему зажиму внутри вилки. Это обычно обозначается символом земли (треугольник, направленный вниз).
4. Присоедините провода фазы и нуля к соответствующим зажимам. Обычно провод фазы подключается к зажиму с правой стороны, а ноль — к зажиму с левой стороны. Проверьте, чтобы провода были хорошо закреплены в зажимах.
5. Закройте корпус вилки и заверните винты на задней панели.

После того, как вы закончили, убедитесь, что вилка правильно подключена и что все провода хорошо закреплены. Подключите вилку к розетке и проверьте, что все работает корректно. Если вы замечаете какие-либо проблемы, отключите питание и проверьте все соединения еще раз. Если вы не уверены в своих знаниях и опыте, лучше обратиться к электрику для выполнения этой работы.

Видео. Не подключай заземляющую жилу если заземления нет!
