Изготовление Заземления в Розетке — Варианты Подключения и Необходимость заземления в Электросети

Рассмотрены вопросы применения заземления в электрических цепях, правила оборудования заземления, способы подключения розеток и возможные ошибки. В некоторых помещениях или при прокладке дополнительных линий отсутствует заземляющий контур, что не позволяет выполнить заземление для вновь подключаемого оборудования.

1. Заземляющий контур или как заземлить розетку по правилам
2. Зачем это нужно
3. Как сделать заземление своими руками
4. В старой розетке
5. Без провода «земли»
6. Варианты подключения заземления
7. Опасные методы работы
8. Полезное видео

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

[stextbox id=»info»]Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения. [/stextbox]

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

[stextbox id=»info»]В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен. [/stextbox]

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

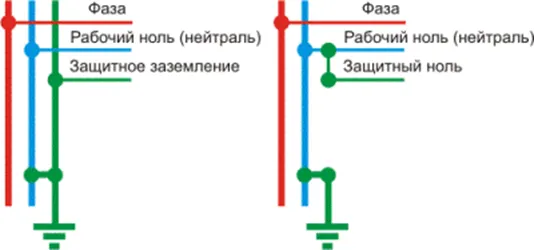

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

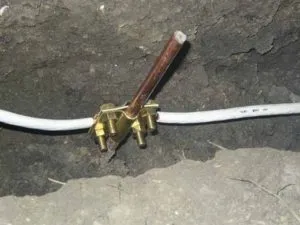

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

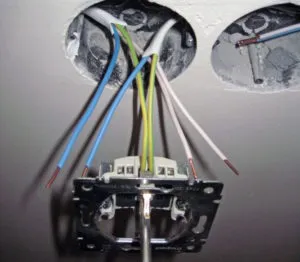

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

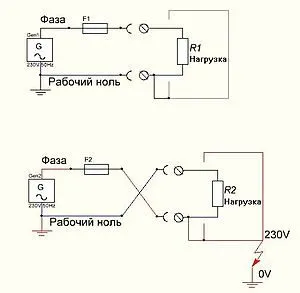

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

[stextbox id=»info»]Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО. [/stextbox]

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Как правильно сделать заземление в розетке?

Для правильного заземления розетки необходимо следовать следующим шагам:

1. Проверьте, что розетка соответствует требованиям по безопасности и установлена в соответствии с инструкцией.

2. Убедитесь, что вы используете соответствующий тип провода для заземления. Он должен иметь нужный сечение и иметь хорошую проводимость.

3. Определите место для заземления. Обычно это заземляющий провод, подключенный к заземляющей рейке.

4. Подсоедините заземляющий провод к розетке. На розетке должен быть клеммный колодец для заземления.

5. Подсоедините заземляющий провод к заземляющей рейке.

6. Проверьте, что заземление работает правильно, используя мультиметр или электрический тестер.

Некоторые р

Чтобы правильно сделать заземление в розетке, необходимо следовать следующим шагам:

1. Убедитесь, что электричество отключено.
2. Найдите земляной провод в розетке. Он обычно имеет зеленый или зелено-желтый цвет.
3. Соедините земляной провод с землей. Для этого можно использовать земляную клемму, которая установлена в розетке или проводник.
4. Убедитесь, что контакты проводов плотно прилегают к клеммам и не дёргаются.
5. Перед использованием розетки, включите электричество и проверьте надежность заземления.

Обратите внимание, что работы по заземлению розеток лучше всего доверять квалифицированным электрикам. Неправильное заземление может привести к электротехническим авариям.

Видео. Как сделать ЗАЗЕМЛЕНИЕ ДОМА своими руками?
