Системы заземления в условиях многоквартирного дома — особенности и методы
Для обеспечения безопасной работы электроприборов необходимо иметь надежное заземление. Это предоставляет защиту человека от возможных поражений электрическим током в ситуациях, когда на корпусе электроприбора возникает напряжение по какой-либо причине. Если вы живете в многоквартирном доме, важно также удостовериться в правильном функционировании заземления.
Все электроприборы, которые используются в быту, должны быть качественно заземлены. Это обязательное условие их безопасной эксплуатации. Заземление предотвращает поражение электротоком человека, прикоснувшегося к прибору, корпус которого оказался под напряжением в результате неисправности. Принцип его действия основан на том, что электрическое сопротивление заземляющего проводника многократно меньше, чем сопротивление тела человека. Именно через заземляющий контур ток будет протекать в землю, а человек будет надежно защищен от удара.
При строительстве современных новостроек застройщики соблюдают нормы заземления в многоквартирном доме. Так что владельцам новых квартир не нужно беспокоиться по этому поводу. В домах же старой постройки часто вообще нет заземляющего контура, или он неисправен уже много лет. Поэтому для соблюдения норм электробезопасности нужно иметь представление, как делается заземление в многоквартирном доме.
Возможные варианты решения
Обнаружив, что в розетке отсутствует «земля» многие владельцы квартир начинают выяснять, кто должен делать заземление в многоквартирном доме управляющая компания или электроснабжающая организация. Походы по инстанциям часто оказываются безрезультатными, и владельцы жилья пытаются сделать заземление своими руками или привлекают для этого частных мастеров. Это часто приводит к нарушению технологии, при которых заземляющий контур не повышает уровень электробезопасности.
Часто для решения проблемы выполняется установка УЗО. Однако этот метод не дает полноценной защиты, если в многоквартирном доме не смонтирована исправная система заземления, отвечающая нормативным требованиям.
Однако УЗО, по крайней мере, не нарушает электробезопасность, чего нельзя сказать о других методах. Так, некоторые «специалисты» используют для подключения заземления трубы водопроводных, отопительных стояков или даже газовую трубу. Такой метод не защищает, а создает прямую угрозу. Еще один простой, но опасный способ кустарного заземления — прямое подключение нулевого контакта к «земле» в розетке.

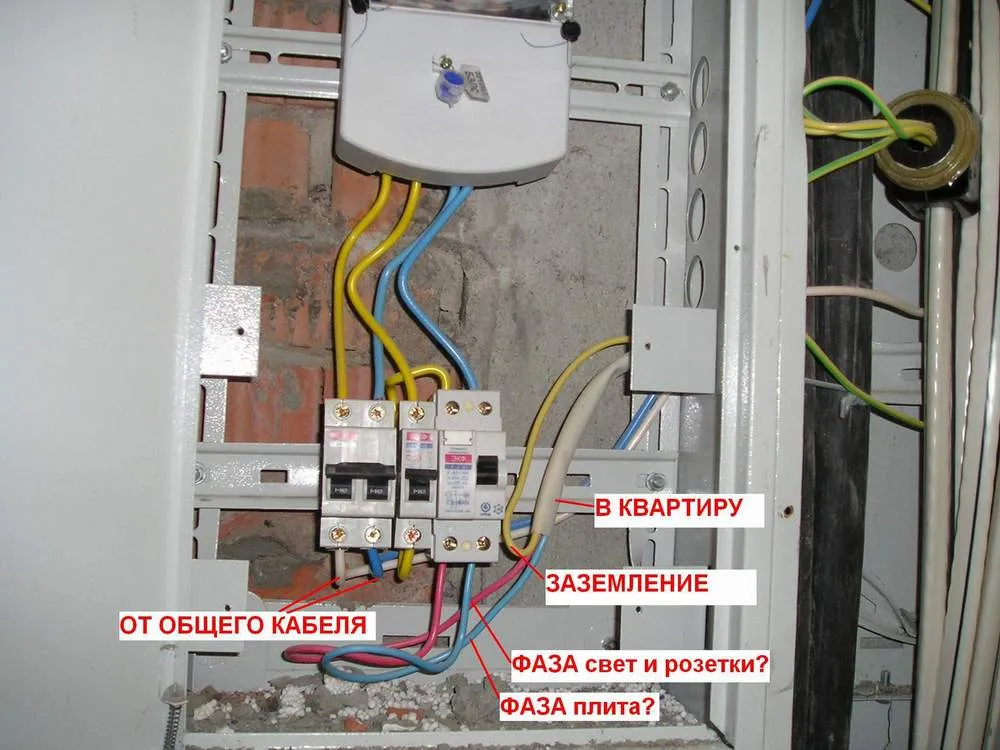

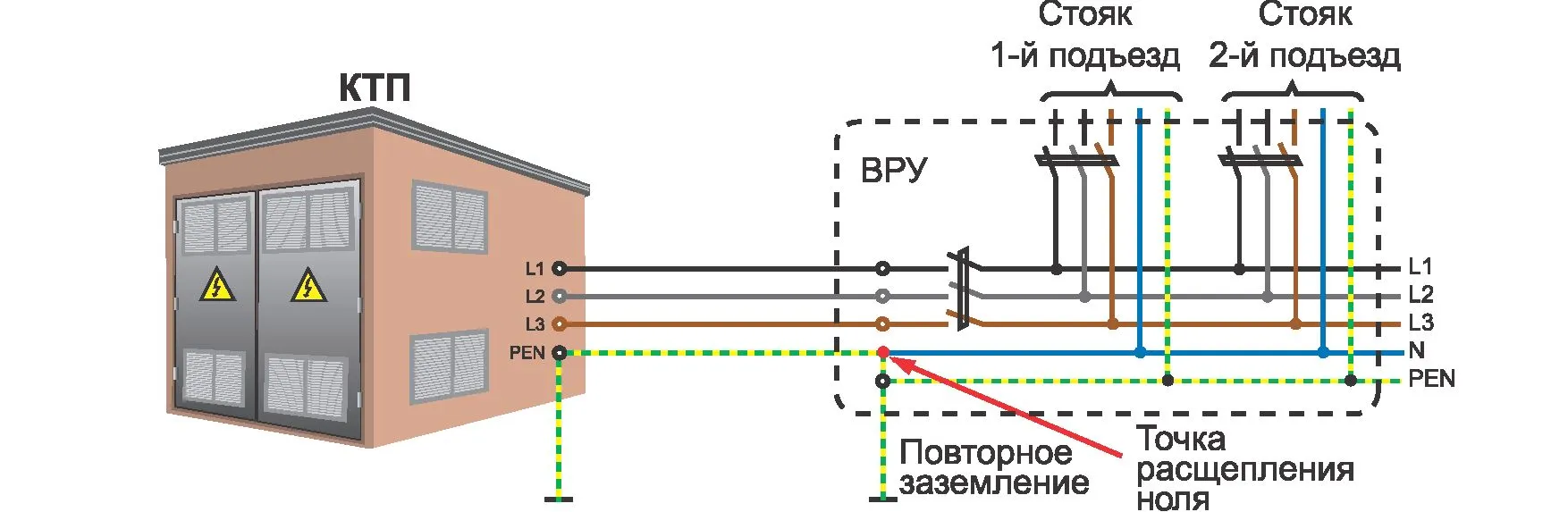

Ни один из перечисленных методов использовать нельзя. Выполнить заземление в многоквартирном доме необходимо в соответствии с действующими правилами. В домах старой постройки обычно применяется схема TN-C. По этой схеме от подстанции к вводно-распределительному устройству (ВРУ) дома подводятся 4 жилы. Три из этих жил фазные (L1, L2, L3), четвертая — совмещенный проводник (PEN). «Земля» может быть заведена в квартиру от подстанции именно по проводнику PEN. Особенность схемы TN-C состоит в том, что если в доме нет контура заземления, то квартирные электрощитки оказываются без повторного местного заземления.
Частая ошибка при монтаже заземления в многоквартирном доме — подсоединение проводника PEN к корпусу этажного щитка совместно с нулевыми жилами. Такое подключение не только малоэффективно, но и опасно. Это связано с тем, что в случае отгорания провода PEN или при потере его контакта с корпусом щитка по другой причине нулевые провода оказываются под напряжением.
В связи с этим монтаж заземления в многоэтажном доме допускается выполнять только устройством отдельного заземляющего контура. При этом методе собирается сравнительно несложная схема заземления вкопанными в грунт отрезками трубы или металлическими трубами в качестве заземлителей. С проводником PE заземлители соединяют медной шиной.
Правильное выполнение подключения
Первым этапом устройства заземления в старом многоквартирном доме в соответствии с нормами электробезопасности является замена квартирной проводки. Вместо старого двухжильного провода, необходимо проложить трехжильный кабель. В нем помимо фазной и нулевой жилы должен быть заземляющий проводник PE. Монтаж трехжильной проводки должен выполняться качественным кабелем. Например, можно использовать кабель ВВГ или NUM.
Оптимальным решением будет объединиться для монтажа заземления многоэтажного жилого дома несколькими или всеми квартирами. Такой подход даст значительную экономию для владельцев каждой отдельной квартиры. Устройство контура заземления многоквартирного дома может потребовать согласования с управляющей компанией, обслуживающей объект. Контур лучше пускать по тыльной стороне строения, а не по фасаду. Жила заземления разводится по отдельным квартирным щиткам и подключатся медной шиной. Она должна иметь площадь поперечного сечения не меньше сечения проводника PEN в кабеле, который подводится к ВРУ дома.
Монтаж контура заземления
Стандартная технология монтажа заземления многоквартирного дома предполагает погружение в грунт заземлителей. Поэтому на первом этапе проводят земляные работы. В выбранном месте, удобном для установки заземлителей, выкапывают три траншеи. Они должны сформировать в сечении равносторонний треугольник с размером стороны около 1,2 м. Ширина траншей должна быть достаточной для выполнения в них сварочных работ. В глубину они должны быть около 0,6 м. Копать траншеи необходимо на расстоянии не меньше 1,5 метра от отмостки дома.
Между отмосткой и ближайшей к ней вершиной треугольника выкапывают еще одну узкую траншею, глубина которой должна составлять порядка 0,5 м. Она необходима для прокладки в грунте линии заземления, которая будет подключаться к электрораспределительному щиту в подъезде.
В каждой вершине треугольника, сформированного траншеями, в грунт вбивают заземлители длиной не менее 2,5 метров. В качестве заземлителей могут использоваться трубы, стальные трубы, уголок. Они обязательно соединяются друг с другом металлосвязью. Для соединения используются стальные полосы сечением 40х4 мм. Длина полос подбирается так, чтобы прокладка между вершинами треугольника выполнялась без дополнительных соединений. Полосы привариваются к вбитым в грунт элементам. Эта технология позволяет сформировать цельный заземлитель с минимальным электрическим сопротивлением, который обеспечит эффективное протекание аварийного тока и отведение его в землю.
Для завершения схемы заземления многоквартирного дома нужно вывести от размещенной в грунте конструкции контакт к электрораспределительному щиту в подъезде. Порядок выполнения этих работ:
- в траншее, которая соединяет отмостку дома и треугольник заземлителя, прокладывают шину из стальной полосы сечением 40х4 мм;
- один из концов шины приваривают к заземлителю, второй конец выводят на стену дома и фиксируют с помощью дюбеля;
- к концу заземляющей шины, закрепленной на стене, приваривают болт, который используется для подсоединения провода, протягиваемого к подъездному электрораспределительному щиту.
На этом монтаж домового контура заземления завершен. После этого к главной шине заземления в щитке подключается заземляющая жила квартирной проводки.
Важным условием безопасной эксплуатации электрической сети является строгое соблюдение технологии и нормативных требований по устройству контура заземления жилого многоквартирного дома. Поэтому выполнять эту работы должны квалифицированные исполнители с достаточным опытом.
Кто должен делать заземление в многоквартирном доме?
Вопрос заземления электрической сети в многоквартирном доме регулируется законодательством и может отличаться в зависимости от страны и региона.
Обычно заземление электрических систем в многоквартирных домах осуществляется силами электротехнической организации, которая обслуживает дом. В России, например, установку и обслуживание заземления в многоквартирном доме выполняют организации, имеющие лицензию на электромонтажные работы.
Таким образом, если у вас есть вопросы относительно заземления в многоквартирном доме, то лучше всего обратиться к электротехнической организации, обслуживающей ваш дом, или к компетентным органам по вопросам электробезопасности в вашем регионе.
