Организация системы канализации в многоквартирных зданиях и выведение бытовых стоков являются неотъемлемой частью обеспечения комфортного проживания. Наличие надежно функционирующих систем подачи воды и эффективного отвода сточных вод, включая другие бытовые отходы, давно стало обыденным и неотъемлемым аспектом, как в каждой квартире многоэтажного дома, так и в помещениях разноуровневых индивидуальных конструкций.

Наличие бесперебойно функционирующих систем подачи воды и ее отведения с другими хозяйственными стоками, давно считается привычным и обязательным явлением, как во всех квартирах любой многоэтажки, так и в помещениях многоуровневых индивидуальных построек.

Для проживающих в квартире система канализации визуально заканчивается стояком (часто помещенным в специальной вертикальной нише или в углу помещения туалета), в который поступают стоки от всех внутренних санитарно-технических приборов. Но устройство канализации в многоэтажном доме намного сложнее. Работа этой системы без аварий зависит от соблюдения всеми жильцами несложных правил эксплуатации, своевременного профилактического обслуживания, проведения необходимых ремонтных работ с возможной заменой отдельных элементов. Чтобы выполнять все правильно и вовремя, нужно знать назначение элементов канализации и принцип работы всей системы в целом.

1. Принцип работы домовой канализации
2. Элементы канализационной системы
3. Гребенка
4. Стояк
5. Фановая труба
6. Лежневка
7. Выпуск на колодец
8. Колодец
9. Правила эксплуатации канализации
10. Типичные проблемы
11. Правила пользования канализацией в многоквартирном доме для жильцов запрещают:
12. Подробный видеообзор:

Принцип работы домовой канализации

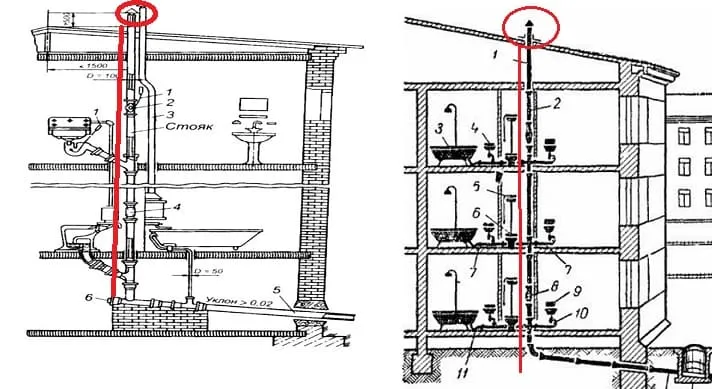

Рассмотрим упрощенную схему типовой канализации в стандартном многоквартирном доме.

Ванна, унитаз и раковины отдельной квартиры с помощью труб соединены с вертикальным стояком. В него попадают стоки из расположенных одна над другой квартир одного подъезда. Стояки одного или нескольких подъездов соединены с домовым горизонтальным коллектором (он имеет определенный наклон, рассчитываемый при проектировании системы), из которого сточные массы перемещаются в канализационный колодец двора самотеком. В дальнейшем по системе труб с контрольными колодцами стоки попадают в систему центральной (внешней) городской канализации.

Зная, как устроена типичная канализация в многоэтажном доме, важно помнить, что принцип ее работы основан на перемещении сточных масс самотеком.

Элементы канализационной системы

Цель данного раздела – перечислить, что входит в систему канализации дома, квартиры, указать назначение каждого элемента, возможные проблемы при его эксплуатации и методы их устранения.

Гребенка

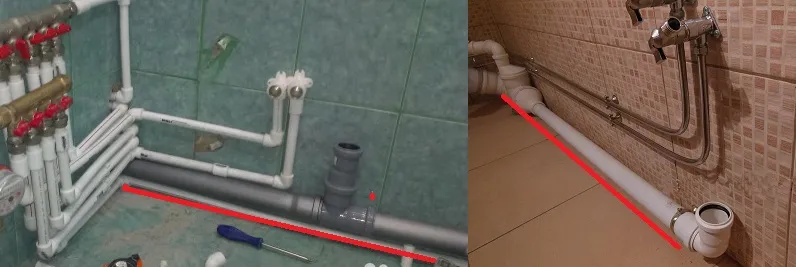

Гребенка – труба отдельной квартиры для сбора стоков всех приборов. Она горизонтально проходит через стены смежных помещений ванной комнаты, туалета и кухни. Диаметр трубы – 50 мм, в месте подключения унитаза – 110 мм. Наклон гребенки для самотека жидкостей регулируется перепадом положения трубы по вертикали в 3-3,5 см на каждый метр. Пластиковые трубы гребенки могут укладываться на кронштейны или крепиться к стенам с помощью клипс или хомутов через 45-50 см. Все соединения с отводами надежно герметизируются манжетами или штатными уплотнителями.

Гребенка

Стояк

Вертикальный стояк – труба для сбора и отвода стоков из квартир, расположенных одна над другой. Собирается из элементов диаметра 110 мм, раструбы которых ориентированы вверх. На уровне межэтажных перекрытий устанавливаются тройники (реже — крестовины) для соединения с гребенками. Через три этажа или чаще предусмотрено размещение ревизионного окна для профилактических осмотров и чистки трубы. Также ревизии обязательны на крайних уровнях и перед соединением с подвальной лежневкой.

Главные проблемы стояков канализации любого жилого дома и их решение:

• Засор с частичным или полным перекрытием прохода. Трубу прочищают через ревизионное окно, обязательно расположенное выше забитого места.
• Раздражающий шум в стояке из пластиковых элементов. В целях звукоизоляции труб могут применяться рулонный утеплитель, короб из стеновых панелей или гипсокартона, специальная «скорлупа» из пенополистирола. Другой вариант решения проблемы – замена труб ПВХ на бесшумные, обладающие эффектом шумопоглощения благодаря наличию трех слоев с различной плотностью материалов, включению в состав минеральных компонентов, увеличенной толщине стенки. Такие трубы до 4-х раз дороже обычных.
• Разгерметизация соединения. Для пластиковых стояков достаточно замены уплотнителя, манжеты. В месте соединения чугунных элементов придется заново чеканить раструб, предварительно удалив заделку из цемента и старую кабалку.
• Разрушение. Причиной для чугунных элементов становится нарушение целостности муфт или раструбов из-за веса изделия или вследствие коррозии. Участок с разрушенным раструбом вырезают, на это место монтируют компенсирующий патрубок с соединительной муфтой. Элемент поврежденного пластикового стояка можно заменить полностью. Это не накладно и не занимает много времени. Во всех рассмотренных случаях места соединений надежно герметизируют.

Фановая труба

Это верхняя часть стояка, которая является его вентиляционным выходом на кровлю. Фановый отвод может быть персональным у каждого стояка, а может объединять выводы нескольких (до пяти) стояков. Основные функции данной части системы – вывод наружу запахов канализации и предотвращение гидроударов, нарушающих водяные затворы сантехнических приборов. Иногда участок фановой трубы заменяют установкой вакуумного клапана вверху стояка. Решение спорное, ведь при тяге в трубах запахи будут выходить через ближнее разгерметизированное соединение.

Главная проблема фанового отвода – нарушение вентиляции – связана с сезонным намерзанием влажных испарений на внутренних стенках трубы. Со временем внутренний просвет может перекрываться полностью. Чтобы намерзшие испарения оттаяли и освободили вентиляционный проход, в трубу сверху заливают горячую воду. Но это временное решение проблемы. Для исключения резких температурных перепадов с разных сторон стенки трубы, ведущих к оседанию изморози, фановый стояк заранее утепляют надежным изоляционным материалом.

Фановая труба

Лежневка

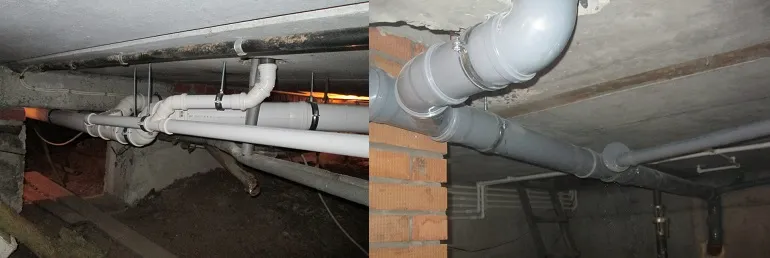

Лежневка или лежак – горизонтальная труба подвального помещения, объединяющая стояки из одного подъезда. Она обязательно имеет уклон от 2 см/м в сторону выпускной трубы на колодец. Способы прокладки – с опорой на подвальные переборки или подготовленные подпорки, с применением стальных подвесов. Для пластиковых труб шаг между опорами или соседними креплениями равен 0,8-1,0 м. Увеличение этого расстояния приводит к провисанию трубы с образованием нежелательных контруклонов. Для каждой чугунной трубы применяют не менее одного подвеса или опорного элемента. Чтобы избежать разрушения заделки раструбов, чугунные трубы крепятся жестко. При необходимости лежак прочищают через стандартные ревизии или специально установленные заглушенные тройники. Ревизии должны быть на изгибах лежневки и встречаться через 8 м на линейных участках.

Лежневка

Запоры в лежневках неизбежны из-за большого объема проходящих отходов по трубам с небольшим уклоном. Чистка производится через ближайшую ревизию выше по течению сточных масс. Течь в местах стыковки соседних элементов устраняется так же, как при разгерметизации соединений стояка.

Выпуск на колодец

Данная труба с обязательным уклоном в сторону дворового канализационного колодца прокладывается от лежневки через фундамент к месту назначения. По ней стоки из лежака попадают в лоток колодца. За фундаментом выпускная труба проходит под слоем грунта ниже точки промерзания. Поэтому к ее прочности предъявляются жесткие требования. Для монтажа используют чугунные трубы и трубы ПВХ повышенной кольцевой жесткости (оранжевого цвета) для наружных работ.

В подвале начало выпускного стока должно иметь окно для прочистки.

Засоры и жировые пробки – обычные проблемы данного участка канализации в многоквартирном жилом доме. Чистка со стороны колодца или подвала выполняется с помощью канализационной проволоки.

Колодец

Система канализации в многоквартирном доме имеет завершающее звено – колодец. Его стенками служат кольца из железобетона, в них закреплены скобы-ступени. Чтобы принимаемые стоки не могли попасть в грунт, дно колодца бетонируют. При бетонировании оформляют углубление в форме направляющего лотка для отвода стоков к следующему колодцу, а затем далее – к коллектору центральной канализации.

По регламенту пробки между колодцами разрушаются пневматическим способом с помощью компрессора. Но на практике часто выручает канализационная проволока, оканчивающаяся крючком.

Правила эксплуатации канализации

Монтаж канализации в многоквартирном доме по нормам и правилам подразумевает:

• Установку на каждом участке труб требуемого диаметра.
• Выдерживание расчетного угла наклона труб.
• Правильный монтаж санитарно-технических изделий, бытовых машин. Использование их по назначению.

При эксплуатации канализационной системы должны вовремя проводиться профилактические осмотры и работы, поддерживаться чистота всех узлов и приборов.

Типичные проблемы

Типичные проблемы внутриквартирной разводки – засор и разгерметизация соединений, о которой подскажет неприятный запах в помещениях и протекания. Засор можно устранить разлагающими жир химическими средствами и механическим способом – проталкивая скопившиеся отложения в трубах вантузом или разрушая их специальным проволочным стеком (тросиком). Устранить причину запаха помогают резиновые манжеты, установка новых уплотнителей, дополнительная герметизация соединений (например, лентой ФУМ), повторная чеканка раструба (для чугунных труб).

Барьером для запахов также становится гидрозатвор в каждой точке слива. Это занижение сливной трубы в форме английской буквы U, в котором постоянно остается вода – она полностью перекрывает внутреннее сечение протока по всей площади. В биде и унитазах такой затвор заложен формой самих изделий. На слив из раковин, ванн и душевых кабин устанавливают сифоны. Для гибкого гофрированного слива гидрозатвор выполняется по месту вручную, U-образный участок фиксируют жесткой проволокой. Перед посудомоечными и стиральными машинами гидрозатвор не нужен. Его роль выполняет обратный клапан, встроенный в каждое изделие.

Правила пользования канализацией в многоквартирном доме для жильцов запрещают:

• Использование воды в превышающих личные нужды объемах.
• Эксплуатацию неисправных кранов.
• Сброс в канализацию строительного мусора, пищевых остатков, металлических, стеклянных и деревянных элементов, горюче-смазочных материалов, агрессивных химических соединений и других материалов.
• Пользование системой до устранения любого нарушения в ее работе.

Подробный видеообзор:
