Виды канализационных труб: от чугуна до керамики
Michel 1 августа, 2016
</<!— 4 (2023-08-19)—>
Мои навыки включают в себя сантехническую экспертизу с десятилетним опытом, специализацию в ремонте компьютеров, а также обучение силовому троеборью. У меня обширный опыт в области строительства, внутренней отделки и создания самодельной мебели. Также, если говорить о сантехнических аспектах, я ознакомлен с разными типами канализационных труб.
Хобби: спорт
Тема этой статьи — виды канализационных труб. Я собираюсь рассказать об их классификации по применяемым материалам, диаметру, форме и назначению. Далеко не все описанные разновидности канализации применяются при создании бытовых сточных систем: некоторые предназначены для очень специфичных условий и встречаются весьма редко, что сделает знакомство с ними еще более любопытным.

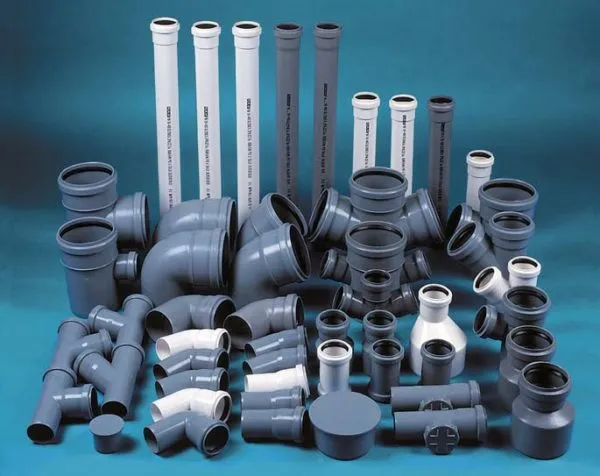

Канализационные трубы и фасонина из ПВХ и полипропилена.
По назначению
По этому параметру выделяют:
- Внутреннюю (бытовую) канализацию. Ее характеризует отсутствие серьезных механических нагрузок, умеренная агрессивность и невысокая температура стоков. Как и следует из названия, она прокладывается внутри жилых и административных зданий;
Никто не мешает использовать трубы для внутренней канализации в промышленных условиях в отсутствие специфичных требований к ней. Если температура стоков не превышает 60-70 градусов и они не содержат концентрированных щелочей и кислот, при монтаже чаще всего применяется обычная серая пластиковая труба.
- Бесшумные трубы для внутреннего монтажа. Чаще всего они белого цвета; для них характерны несколько увеличенная толщина стенок и многослойная структура со средним слоем увеличенной плотности (в полимер вводится минеральный наполнитель). Столь сложная структура нужна для того, чтобы более эффективно гасить акустические колебания и не дать шуму распространяться по стояку;

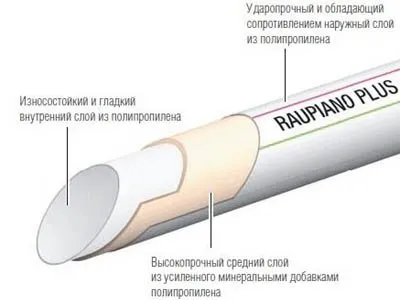

Структура бесшумной канализации от Рехау.
Бесшумные канализационные трубы — это лишь часть комплекса мер по снижению шума. Создание канализации с улучшенными акустическими характеристиками требует использования минимального шага крепления и применения специального крепежа с мягкими прокладками между трубой и хомутом.

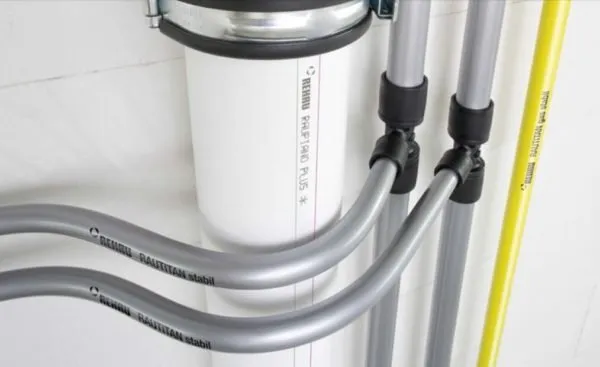

Хомуты с прокладками исключают передачу акустических колебаний от трубы к стенам.
- Наружную канализацию. Поскольку она укладывается в грунт и подвергается деформирующим нагрузкам, для труб характерна повышенная кольцевая жесткость. Пластиковая наружная канализация обычно оранжевая;

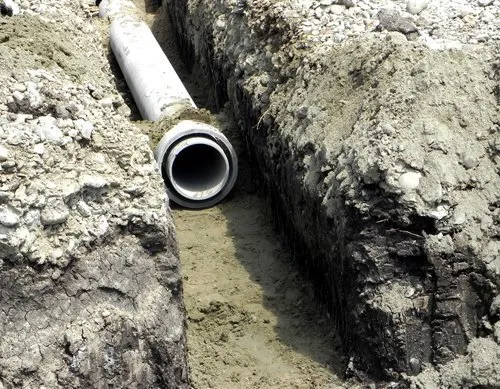

Прокладка выпуска на колодец.
- Ливневую канализацию. Она имеет увеличенный диаметр, поскольку дождевые стоки переносят большое количество мусора. Для труб характерна максимальная кольцевая жесткость: ливневка часто прокладывается под проезжей частью автодорог;

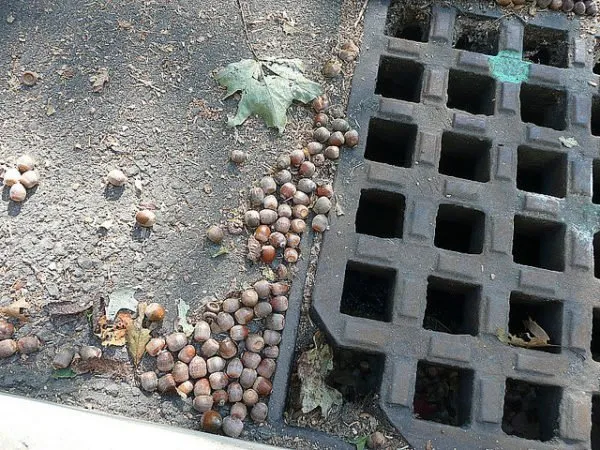

Переносимый стоками мусор заставляет увеличивать диаметр ливневой канализации.
- Промышленную канализацию, предназначенную для транспортировки горячих и агрессивных стоков. Как легко догадаться, в этой области котируются химическая и термостойкость;
- Напорную канализацию. Здесь мы встретим увеличенную толщину стенок и стойкость герметичных соединений по отношению к внутреннему гидравлическому давлению.
По форме
Большая часть канализационных труб — гладкие раструбные. Раструб используется для соединения с соседней трубой или фасониной. Он герметизируется кольцевым уплотнителем, чеканкой, герметизирующими мастиками, цементным раствором или низкотемпературной сваркой в зависимости от материала канализации.
Гладкие безраструбные трубы предназначены для соединения муфтами. Разница с раструбными — лишь в том, что раструбы перенесены с трубы на фасонину.

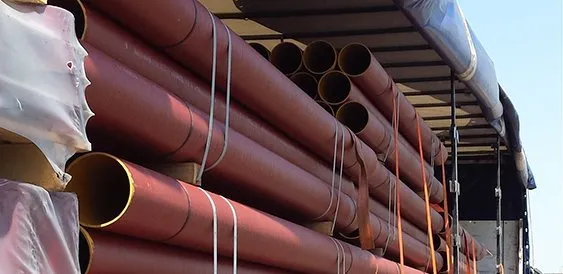

Чугунные безраструбные трубы SML.
Гофрированная канализационная труба представляет собой компромисс между максимальной кольцевой жесткостью и экономией материала. Благодаря гофрированию достигается максимальная прочность по отношению к деформирующим нагрузкам при минимальной толщине стенок.
Канализация этого типа обычно имеет двухслойную структуру:
- Наружная гофрированная оболочка обеспечивает необходимую жесткость;
- Гладкий внутренний слой обеспечивает отсутствие засоров и минимальное гидравлическое сопротивление.
По диаметру
| Диаметр или диапазон диаметров | Область применения |
| 50 мм | Подводка к раковинам, ванным, душевым кабинам |
| 90 мм | Подводка к унитазам и биде, в том числе подвесным (со скрытым бачком) |
| 110 мм | Подводка к унитазам и биде, стояки в частных и многоквартирных домах, канализационные лежневки, выпуски на колодец |
| 160 мм | Канализационные лежневки, выпуски на колодец, наружная канализация между колодцами, выпуски из сети колодцев на коллекторы |
| 250 — 300 мм | Наружная канализация между колодцами, выпуски на коллекторы |
| Свыше 300 мм | Коллекторы |

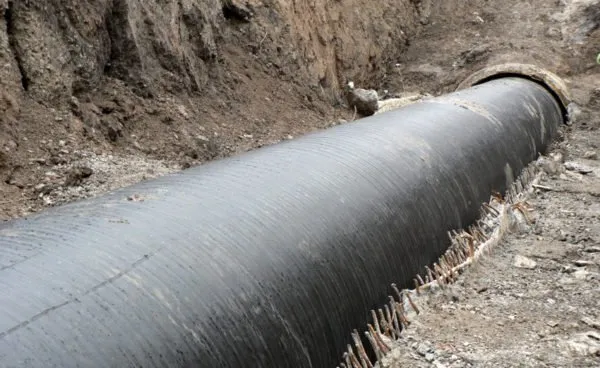

Прокладка канализационного коллектора.
Пара любопытных фактов, связанных с подбором диаметра канализации:
- Минимальный диаметр канализационной трубы для раковины — 32 мм. Именно такое сечение имеют колена пластиковых сифонов. Другое дело, что гребенка (внутриквартирная канализация) на участке перед раковиной всегда выполняется диаметром 50 мм — просто потому, что меньшие диаметры отсутствуют в ассортименте производителей;

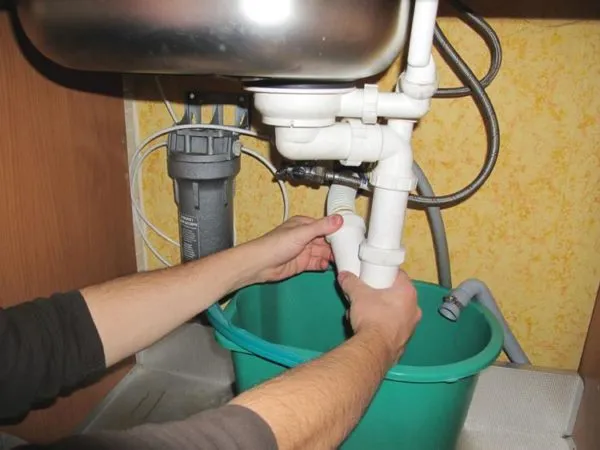

Минимальный диаметр колена под раковиной — 32 мм.
- Диаметр по ходу движения стоков может только увеличиваться. Любое уменьшение сечения станет местом постоянных засоров.
По материалу
Теперь — о материалах, из которых изготавливается канализация.
ПВХ
Достоинства раструбной канализационной трубы из ПВХ общеизвестны:
- Длительный (не менее 50 лет) срок службы;

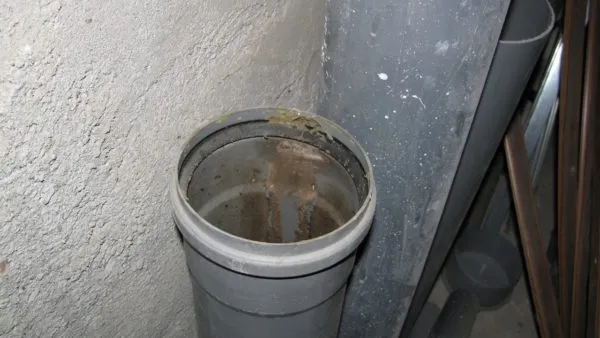

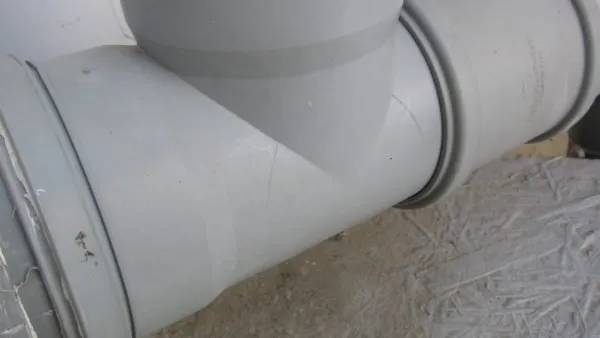

На фото — труба ПВХ после длительной эксплуатации.
- Стойкость к растворам щелочей, кислот и биологически агрессивным средам;
- Весьма умеренная цена. Двухметровая раструбная серая труба размером 110 мм стоит примерно 250 рублей; более толстостенная рыжая канализационная труба для наружной канализации — 300;
- Небольшой вес, упрощающий доставку и транспортировку на верхние этажи;
- Предельно простой монтаж с использованием раструбов с резиновыми кольцевыми уплотнителями.
Раструбное соединение с резиновым уплотнительным кольцом.
Чтобы не уподоблять свою статью рекламному проспекту, я упомяну и несколько недостатков материала:
- Прямые горизонтальные участки со временем провисают под собственной тяжестью, образуя контруклоны. Каждый контруклон — потенциальное место постоянных засоров;

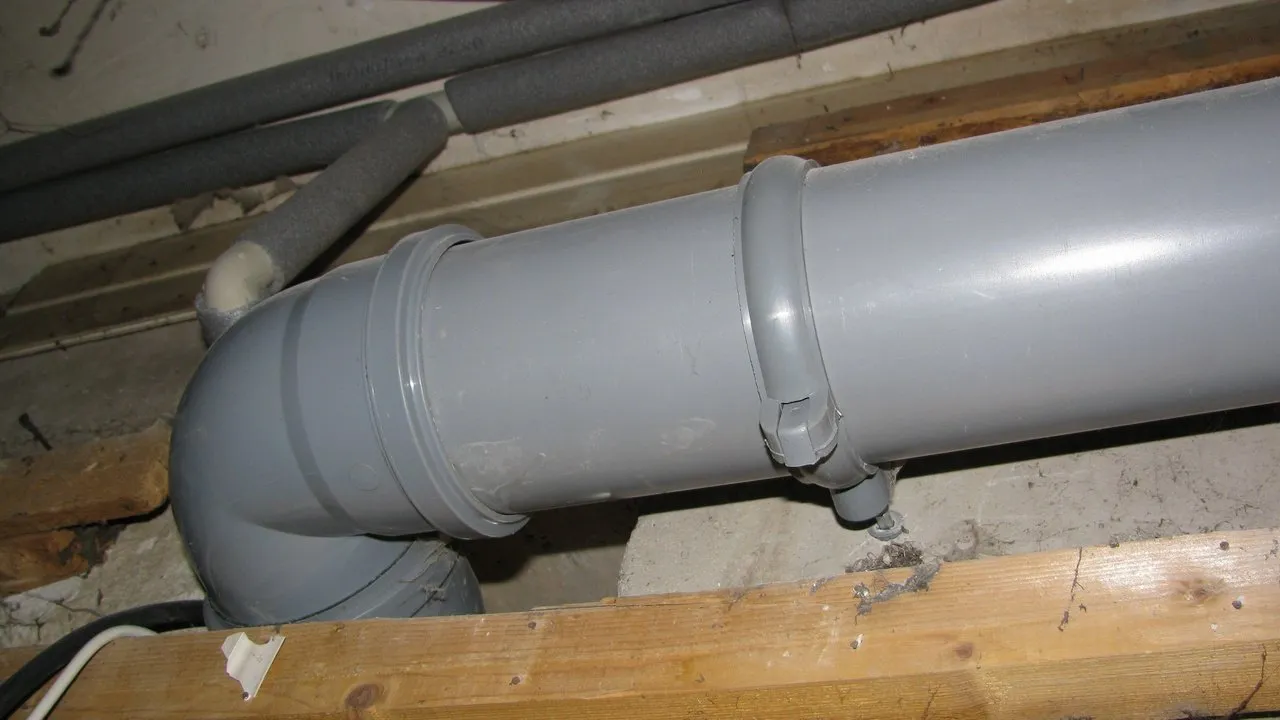

Проблема полностью решается креплением труб с шагом не более 8 — 10 диаметров . Скажем, канализационная лежневка диаметром 110 мм провешивается с шагом 0,9 — 1,1 метра.
- ПВХ боится изгибов, ударов и разморозки. При отрицательных температурах он становится более хрупким;
- Термостойкость ПВХ ограничена температурой в 60 градусов (с возможностью кратковременного нагрева до 80С). Если вы часто сливаете в канализацию крутой кипяток, прямые участки могут деформироваться;
- Тонкостенные трубы из ПВХ служат прекрасным резонатором и снабжают жильцов нижних этажей ненужной им информацией о режиме посещения туалетов соседями сверху.

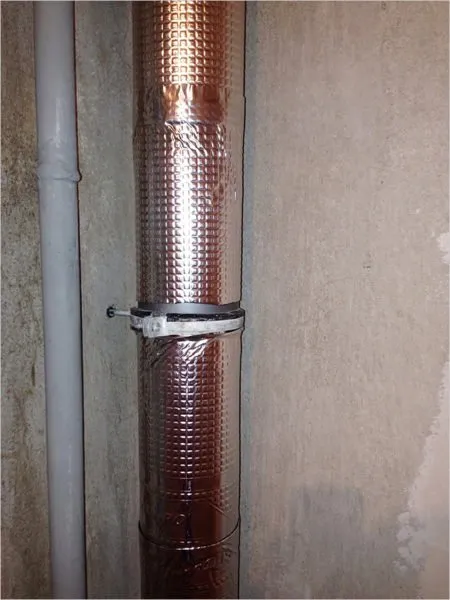

Именно поэтому виниловые канализационные стояки часто заматывают рулонными утеплителями. Пористый материал гасит шум.
Трубы из ПВХ для наружной канализации часто производятся трехслойными, со вспененным внутренним слоем. Таким образом улучшается теплоизоляция трубопровода при его укладке в грунт на небольшую глубину.
Полипропилен
И линейка размеров, и способ стыковки, и правила монтажа полипропиленовых труб — те же, что и для ПВХ. Отличия можно легко сосчитать по пальцам одной руки опытного фрезеровщика:
- При той же толщине стенки полипропиленовые трубы обладают большей жесткостью;
- Они лучше переносят высокие температуры: размягчение полимера начинается примерно при 120 С.

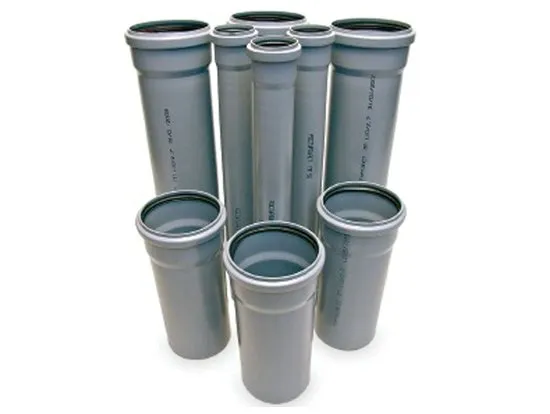

Внешне полипропилен ничем не отличается от ПВХ.
Как правило, белая (бесшумная) канализация изготавливается именно из полипропилена.
Полиэтилен
Наиболее старые полиэтиленовые канализационные трубы встречались мне в домах 70-х годов постройки. Как правило, из полиэтилена выполнялись цельные гребенки под конкретную планировку кухни и санузла.
Основной проблемой материала была… безголовость строителей: при монтаже не учитывалась деформация трубы, ее провисание при длительной эксплуатации и периодическом нагреве. В результате провисшая гребенка расстыковывалась с чугунным раструбом, и соединение начинало течь.
В 90-х годах на рынке появились уже упомянутые мной выше раструбные полиэтиленовые трубы, производимые по ГОСТ 22689.2-89. Стандарт предусматривает всего 4 типоразмера: 40, 50, 90 и 110 мм. Нетрудно догадаться, что материал использовался только для внутренней канализации.
Полиэтилен легко узнать по характерному черному цвету.
На фоне практически вытеснивших его ПВХ и полипропилена полиэтилен обладает единственным недостатком — низкой устойчивостью к температуре. Он начинает деформироваться уже при нагреве до 60 С. Зато список достоинств очень впечатляет:
- Трубы из этого полимера не боятся разморозки, поскольку он остается эластичным при отрицательных температурах. Ледяная пробка лишь немного растянет трубопровод, а после оттаивания он вернется к первоначальному размеру;
Для сравнения — заполненная водой канализация из поливинилхлорида при замерзании трескается.
- Полиэтиленовую канализацию можно монтировать с изгибом. В случае ПВХ или полипропилена это с большой вероятностью приведет к разрушению трубы;
- Эластичность и относительно толстые стенки (до 5,6 мм при диаметре 110 миллиметров) делают полиэтиленовый канализационный стояк практически бесшумным.
Несмотря на одинаковый с ПВХ номинальный диаметр, полиэтиленовые трубы размером 110 мм не входят в раструб поливинилхлоридной фасонины. Для соединения раструб приходится слегка растянуть с предварительным нагревом или использовать манжету — переходник.
В настоящее время основная область использования полиэтилена в канализации — производство гофрированных труб. Их большой (от 160 мм) размер подразумевает использование вне зданий, в том числе при монтаже канализационных коллекторов. По пути до соответствующего участка канализационной сети самые горячие стоки успевают остыть до безопасной для полимера температуры.

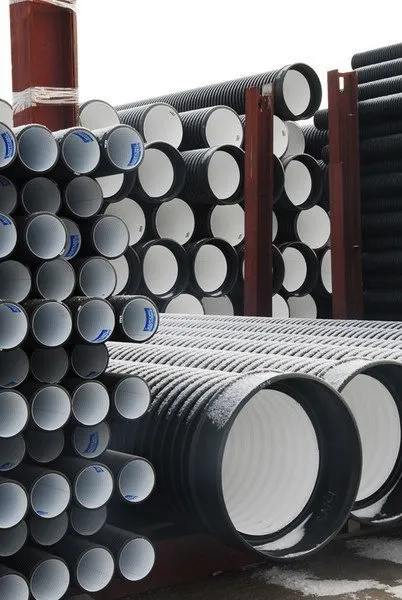

Гофрированная полиэтиленовая канализация от компании Корсис.
Серый чугун
Этот материал не имел альтернатив при монтаже канализационных систем до 70 — 80 годов прошлого века. Сейчас он по-прежнему востребован, но лишь в специфических условиях:
- При открытом монтаже стояков с жесткими требованиями к уровню шума;
- При укладке в грунт на незначительную глубину при больших деформирующих нагрузках (например, под грунтовой дорогой).
Основные проблемы серого чугуна, позволившие полимерам серьезно потеснить его на рынке:
- Ограниченный срок эксплуатации. Уже через 30 — 40 лет коррозия нередко приводит к разрушению раструбов, особенно — испытывающих значительные эксплуатационные нагрузки (попросту говоря, когда стояк опирается на раструб, а не на хомут);

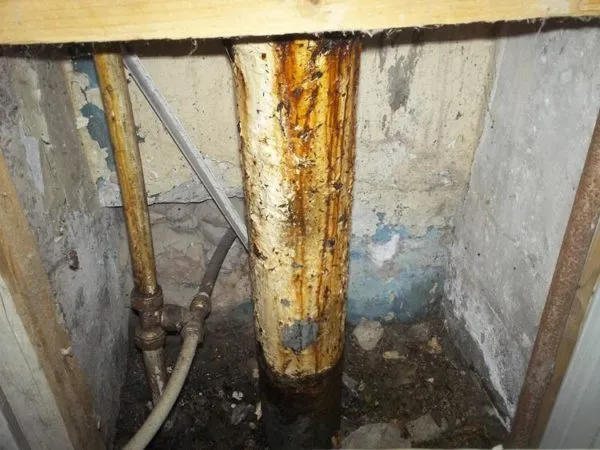

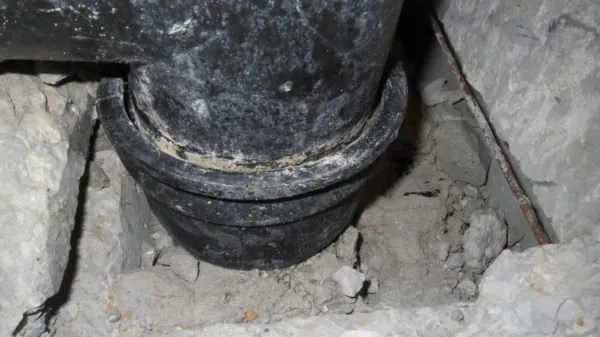

Чугунный стояк в хрущевке.
- Хрупкость. Сравнительно слабый удар может привести к разрушению раструба;
- Солидный вес, затрудняющий транспортировку;
- Высокая стоимость. Двухметровая труба размером 100 мм обойдется покупателю в 1300 — 1500 рублей;
- Трудоемкий монтаж. О нем — чуть подробнее.
Раструбное соединение на чугунной канализации герметизируется чеканкой каболкой — органическим волокном с битумной или смоляной пропиткой.
Вместо нее при монтаже чугунной канализации своими руками куда удобнее использовать графитовый сальник. Он долговечнее и не требует обязательной заделки.
Каболка укладывается в раструб вокруг гладкой трубы в несколько оборотов и уплотняется специальным инструментом, который так и называется — чеканка. Затем раструб заделывается цементно-песчаным раствором, приготовленным в пропорции 1:1, или чистым цементом.
Герметизация одного раструба у стенки или под потолком порой занимает у опытного слесаря минут 15-20. Понятно, что затраты сил и времени несравнимы с пластиковой канализацией, которую нужно всего лишь состыковать и закрепить хомутом.
Порядок чеканки чугунного раструба.
ВЧШГ
Высокопрочный чугун с шаровидным графитом отличается от серого всего лишь добавкой в расплав небольшого количества магния, наличие которого приводит к изменению формы частиц углерода. В результате, однако, физические свойства чугуна меняются весьма радикально: он приобретает пластичность и вязкость стали, сохраняя характерную для чугуна коррозионную стойкость.
Канализационные трубы ВЧШГ используются на участках канализации со значительными деформирующими нагрузками. Типичный способ их соединения — раструбы с кольцевыми уплотнителями. Снаружи ВЧШГ дополнительно защищается от коррозии цинковым покрытием, изнутри — цементно-песчаным слоем.
Единственный производитель канализационных труб ВЧШГ в России — липецкий завод Свободный Сокол.

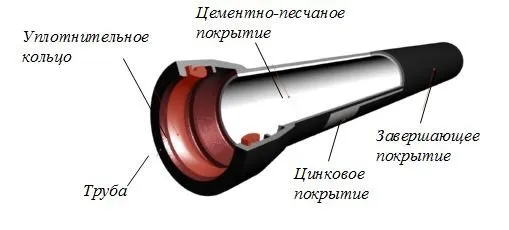

Структура канализационной трубы из ВЧШГ.
Асбестоцемент
Асбестоцементные трубы ГОСТ 1839-80 применяются для наружной прокладки безнапорной канализации. Я встречал их исключительно в ливневке и в качестве выпусков на колодец.
Этот материал не пользуется большой популярностью. Вот несколько фактов о нем, которые могут показаться читателю любопытными:
- Стандартом предусмотрено всего пять типоразмеров — 100, 150, 200, 300 и 400 мм (по наружному диаметру);
- Толщина стенок варьируется от 9 до 17 мм;
- Трубы производятся длиной 2950 или 3950 мм;
- Они производятся с раструбами и гладкими. В последнем случае для соединения используются муфты;
- Несмотря на то, что асбестоцементная канализация — безнапорная, трубы и муфты испытываются внутренним давлением в 4 кгс/см2.
Прокладка ливневой канализации асбестоцементом.
Бетон, железобетон
Область их применения — ливневка и коллекторы. Трубы — безнапорные, диаметром до 2400 мм. Соединения могут быть:
- Раструбными, с кольцевыми резиновыми уплотнителями;
- Фальцевыми, с уплотнением герметиком.
Для укладки труб ввиду их солидной массы вынужденно применяется погрузочная техника. Она же наряду с рычагами и хомутами используется для стыковки раструбных соединений.

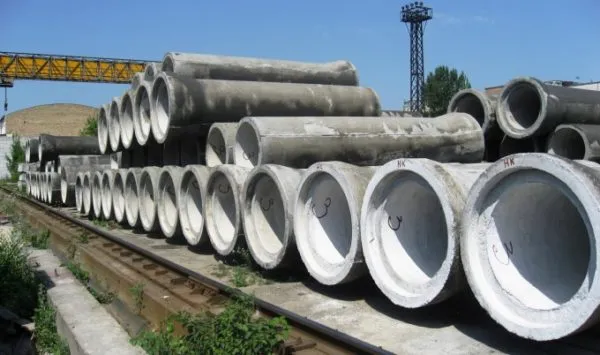

Безнапорные бетонные трубы для наружной и ливневой канализации.
Керамика
В России керамическая канализация производится по ГОСТ 286 — 82. Содержащаяся в тексте стандарта инструкция прямо указывает на возможность применения керамики для бытовых и дождевых стоков; однако высокая стоимость материала заставляет использовать его лишь там, где нет более дешевых альтернатив — при транспортировке высокотемпературных и особо агрессивных промышленных стоков.
Что полезно знать о керамике?
- ГОСТ предусматривает диаметры 150 — 600 мм;
- Элементы канализации должны выдерживать внутреннее давление не менее 1,5 кгс/см2;
- При обжиге и наружная, и внутренняя поверхности труб покрываются глазурью с повышенной стойкостью к кислотам и щелочам;
- Наряду с резиновыми уплотнительными кольцами раструбы герметизируются пеньковыми прядями с битумной или смоляной пропиткой (все той же каболкой). Для заделки уплотненного раструба используется уже знакомя нам цементно-песчаная смесь, асбестоцемент или асфальтовая мастика.

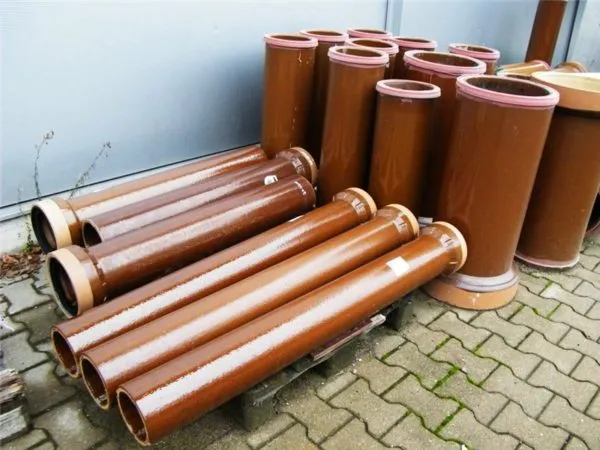

Керамическая канализация предназначена для эксплуатации в особо жестких условиях.
Практика
Теория — это хорошо; однако большинству читателей куда полезнее практические советы. Какие особенности имеют разные трубы — мы разобрались; но какие лучше при монтаже бытовой канализации?
Лично для себя я сформулировал ответ так:
- В квартире или частном доме можно смело использовать серые трубы из ПВХ. Их шумность компенсируется прокладкой по подвалу или через технические помещения. Там, где это невозможно, сооружаются разборные короба из ГКЛ или стеновых панелей;

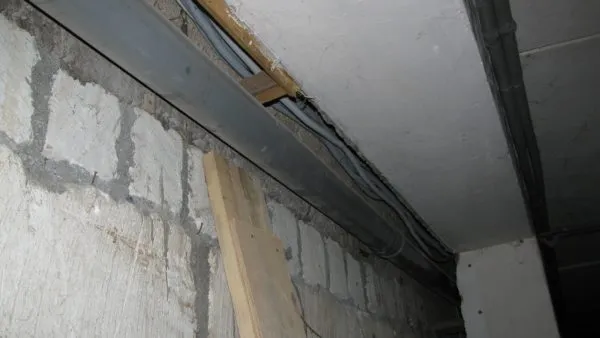

Канализационная лежневка в моем доме вынесена в подвал.

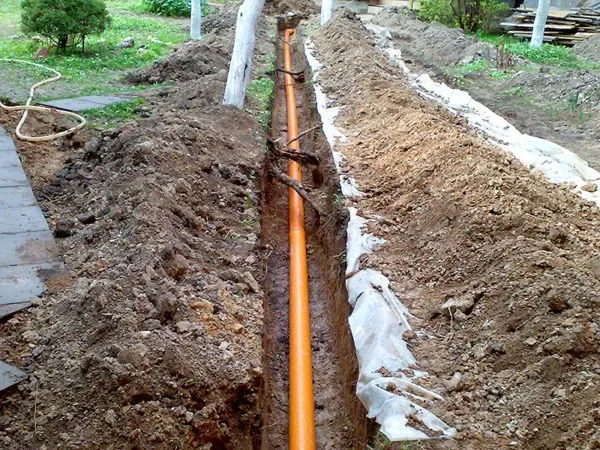

- При наружном монтаже можно смело использовать оранжевую трубу из того же ПВХ. На участках с повышенными нагрузками она укладывается в закрытый железобетонный лоток. Такое решение гарантирует целостность канализации при любых нагрузках.
Заключение
Надеюсь, что мне удалось ответить на все накопившиеся у уважаемого читателя вопросы. Как всегда, дополнительную информацию можно найти в видео в этой статье. Я буду признателен за ваши комментарии и дополнения к этому материалу. Успехов, камрады!
