Пластиковая гофрированная труба — виды, размеры, характеристики и способы монтажа гибкой гофры

Приветствую, уважаемый читатель! Пластиковая гофрированная труба из ПВХ обладает оптимальным балансом цены и качества, оставаясь доступным, долговечным и удобным в использовании средством для укладки разнообразных инженерных сетей.

Устройство

Гофротруба ПВХ представляет пустотелый длинный канал с переменным поперечным сечением, у которого толстостенные части меньшего диаметра чередуются с тонкостенными частями большего диаметра. Последние обеспечивают трубе гибкость, а участки с толстыми стенками придают изделию жесткость и ударопрочность. Некоторые модели оснащаются изнутри специальной стальной проволокой, упрощающей прокладку провода.

Технические характеристики

Технические параметры гофрированной трубы ПВХ:

• Материал изготовления — самозатухающая полимерная композиция.
• Размер наружного диаметра (d) — 16-100 мм.
• Вес — легкий.
• Длина трубы в бухте — 15, 20, 25, 50 или 100 м.

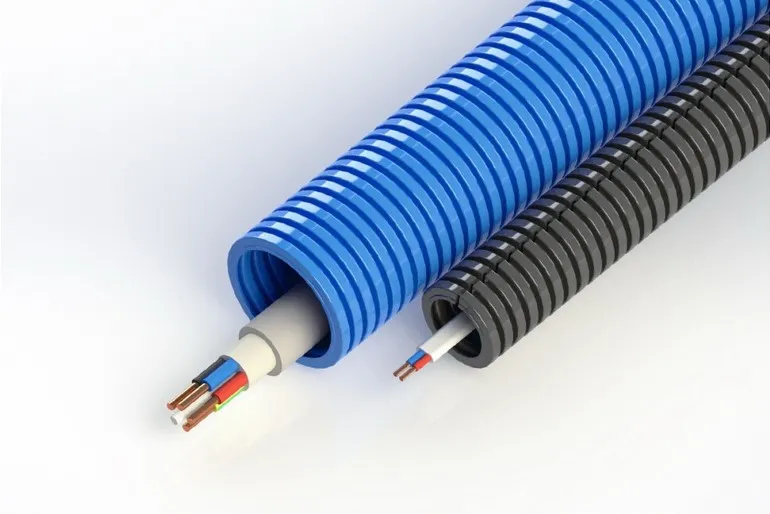

• Цвет — серый, синий, желтый, красно-коричневый, черный.
• Диэлектрический уровень прочности — 2000 В.
• Тепло и огнестойкость — 650 ºС.
• Диапазон оптимальных температур для проведения монтажных работ — от -5 до +60 градусов.
• Допустимый температурный диапазон эксплуатации — от -20 до +60 ºС.
• Показатель ударопрочности (уп) — >0,5 при -25 ºС.
• Срок службы — не менее 50 лет.

Область применения

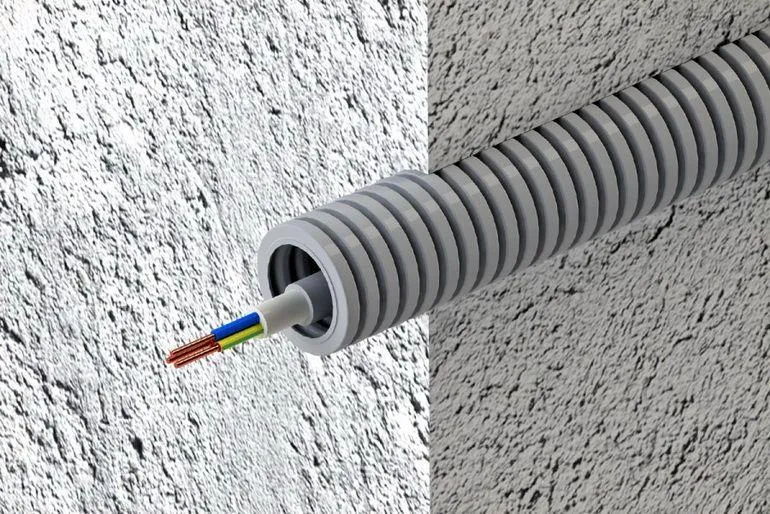

В основном гофру из ПВХ применяют в качестве кабель-каналов при монтаже электрических, компьютерных, телефонных и телевизионных сетей.

Гофрированные изделия большего диаметра используют для:

• Холодного водопровода.

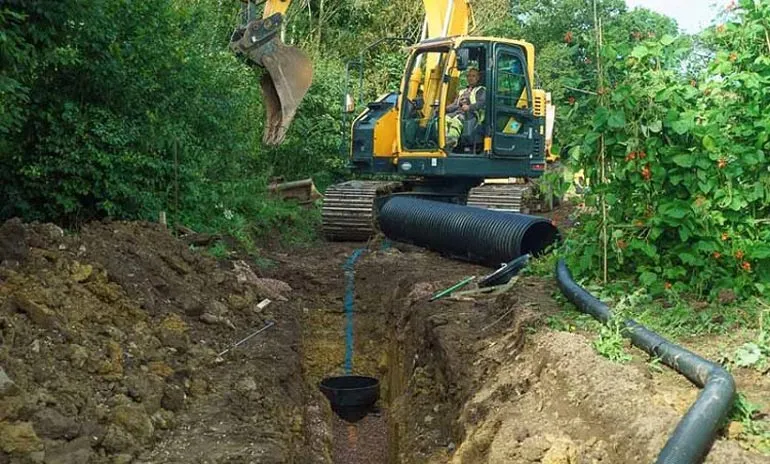

• Безнапорных канализационных трубопроводов.

• Ливневой канализации.

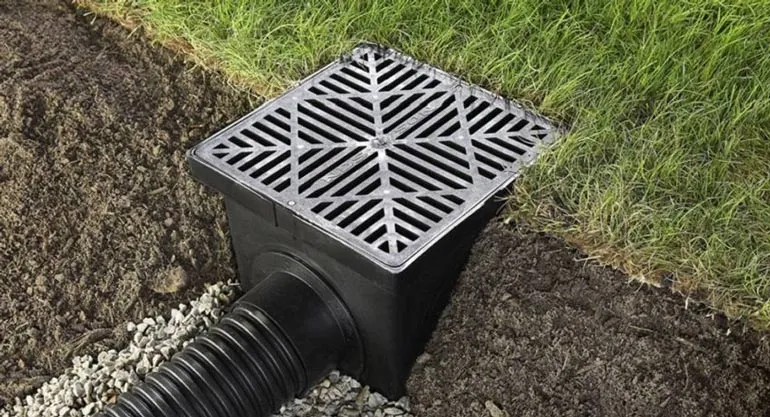

Из перфорированных элементов обустраивают дренажные системы.

Классификация и виды

Гофротрубы из ПВХ по степени жесткости подразделяются на следующие типы:

1. Легкий («Л») — тонкие и гибкие изделия для открытой прокладки при выполнении электротехнических работ. Прокладываются в зазорах между стеной и гипсокартоновой обшивкой, в пространство между подвесными потолками и рабочим перекрытием.
2. Тяжелый («Т») — более прочные гофрированные трубы, могут размещаться в бетонных конструкциях либо грунте.
3. Сверхтяжелый — с толстой стенкой, ограничивающей их в гибкости. Применяются для скрытой прокладки в местах, где требуется соблюдение требований повышенной безопасности, например, в детских учреждениях или медицинских центрах.

По конструкции стенки гофротрубы ПВХ классифицируются на:

• Однослойные — наружная и внутренняя поверхность структурированная.
• Двухслойные — снаружи гофрированные, а изнутри с гладкой поверхностью.

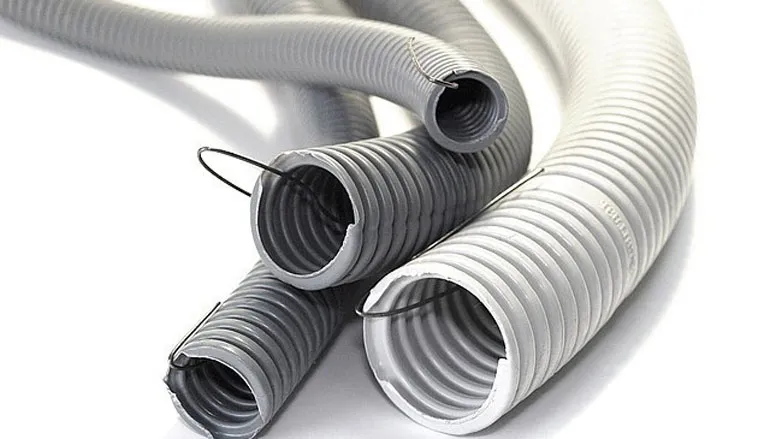

Изделия для электротехнических работ могут оснащаться зондами в виде стального троса. При монтаже электропроводки конец кабеля подсоединяется к зонду, он-то и вытягивает его с обратной стороны трубы.

В продаже есть и гофрированные трубы без протяжки. Они менее удобны в работе, однако стоимость их ниже.

Преимущества и недостатки

Данный вид гофрированных труб наделен массой достоинств. В их число входит:

• Абсолютная коррозионная стойкость.
• Ветро- и водонепроницаемость.
• Негорючесть. ПВХ при воздействии открытого огня не воспламеняется, а плавиться.
• Диэлектрические свойства.
• Гибкость и легкость, позволяющая сэкономить на количестве соединительных элементов, поддерживающих конструкциях из арматуры и транспортировке.
• Инертность по отношению к агрессивным химическим веществам.
• Большой выбор диаметров.
• Невысокая цена. Стоимость гофры из ПВХ значительно ниже, чем аналогичных изделий из других материалов.
• Долговечность. Трубы из поливинилхлорида эксплуатируются без потери первоначальных свойств в течение не менее 50 лет.

Недостатки ПВХ:

• Проявляет слабую устойчивость к ультрафиолетовому излучению.
• Выделяет вредные вещества при рабочих температурах выше 45 ºС.
• Становится хрупким при воздействии низких температур.

В чем разница между гофротрубами из ПВХ и ПЭВД

Главным отличием гофрированных труб из ПВХ является их способность к самозатуханию, которая отсутствует у изделий из полиэтилена высокого давления (ПЭВД). Они не воспламеняются при воздействии открытого пламени, поэтому используются:

• Для защиты электрических кабелей от механических воздействий.
• Для противодействия распространению огня в помещения при коротком замыкании.

Однако гофра ПЭВД более морозостойкая, не выделяет при нагреве токсичных веществ и используется для открытой прокладки на улице, а также в бетонных и кирпичных конструкциях.

Стандарты изделий

Технические условия производства гофры из ПВХ регламентируют:

• Электротехнической — ГОСТ 32126.1-2013; ГОСТ 50827-95 (МЭК 670-89); EN 61386-1; EN 61386-22; ТУ2247-008-47022248-2002.
• Канализационной и водопроводной — ГОСТ Р 54475-2011 и ТУ 2248-001—96467180-2008.

Размеры

Гофра ПВХ с (зондом и без него) для электротехнических работ выпускается следующих размеров:

Наружный диаметр, мм	Внутренний диаметр, мм	Количество в бухте, м
16	10,7	100
20	14,1	100
25	18,3	50
32	24,3	25
40	31,2	15
50	39,6	15
63	50,6	15

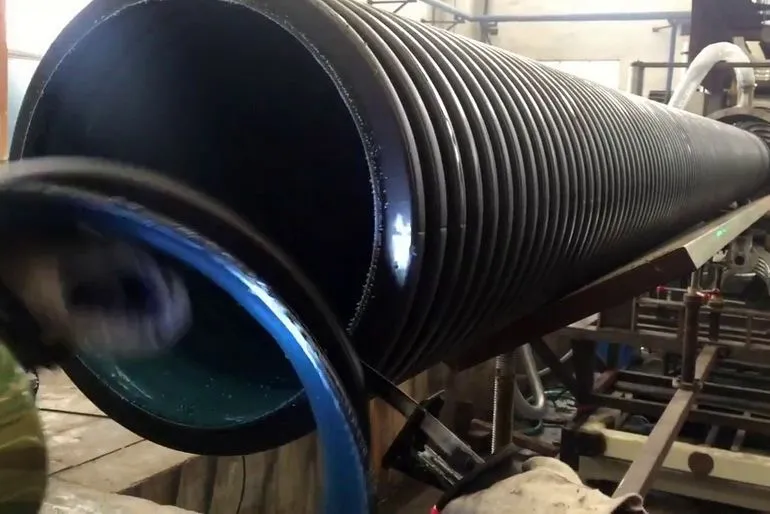

Более жесткая гофрированная труба, применяемая для обустройства канализационных и дренажных систем, выпускается отрезками длиной 2, 3, 6 и 12 м в следующем диапазоне диаметров:

• Наружного — от 110 до 1135 мм.
• Внутреннего — от 93 до 1000 мм.

Советы по выбору

Гофротруба из ПВХ представлена в широком ассортименте типоразмеров, среди которого можно найти подходящий вариант под требования условий эксплуатации.

В качестве защитного кожуха в кабельных системах следует выбирать изделие с таким диаметром, чтобы провод располагался свободно и не касался его стенок, а именно:

• Трубки Ø 16 мм — нужны для проводов, подводящих ток к светильникам.
• Ø 20 мм — потребуются при монтаже устройств замыкания и размыкания цепи (розеток, выключателей), телевизионных кабелей, компьютерных разводок.
• Ø 25 мм — для соединения распределительных коробок.
• Ø 32 мм — соединительная сеть между электрическими щитками.
• Ø 40-60 мм — используют в качестве промрукава для междуэтажных разводок.

Примерная стоимость

Приобретение пластиковой гофрированной трубы сильно не ударит по семейному бюджету. В среднем цена одного метра гофры ПВХ для электротехнических работ составит от 15 до 20 рублей. Двухслойная канализационная труба бытовых систем в зависимости от диаметра обойдется в 216-650 рублей за метр.

Лучшие отечественные и зарубежные компании-производители

Наиболее крупные производители гофротрубы ПВХ в России, продукция которых соответствует европейским стандартам качества:

1. ООО «Компания Экопласт» — выпускает широкий спектр материалов для электротехнических работ, в том числе гофрированную трубу ПВХ серий «Л» и «Т», с зондом и без него.
2. ЗАО «Руфинил» — производство пластиковой гофры основано на современных технологиях и качественном сырье. В ассортимент выпускаемой продукции входят изделия из ПВХ, ПВД и ПНД диаметром 16-63 мм.
3. Компания «МосЭлектроПласт» — изготавливает лишь гофрированную трубу из ПВХ диаметром 16-55 мм, легкую и тяжелую, с зондом и без.
4. «Тюменский завод гофротруб» — трубная продукция разных диаметров из поливинилхлорида.

Среди зарубежных производителей, специализирующихся на изготовлении качественной трубной продукции из пластика, можно выделить компании:

• Pexay.
• Wawin.
• Ostendorf.
• PIPELIFE International GmbH (гофра Прагма).
• Polieco (изделия под маркой «Корсис Про»).

Особенности монтажа и демонтажа

Монтаж разводок кабельных сетей с применением гофрированных труб ПВХ имеет ряд особенностей.

Чтобы избежать сложных моментов в процессе выполнения работ, придерживайтесь следующего алгоритма действий:

1. Вычислить размеры проводки и отмерить рулеткой необходимое количество гофротрубы.
2. Отрезать острым ножом куски гофры необходимой длины. Для укорочения протяжки воспользоваться бокорезами или кусачками, придерживая край рукой, чтобы она не заскочила внутрь изделия.
3. Протянуть через гофротрубу проводку. Для этого скрепить протяжку с кабелем. Сделать это можно одним из двух способов: аккуратно загнуть проволоку крючком, пробив край изоляционного материала, или обернуть ее несколько раз вокруг провода. Затем зафиксировать свободный конец кабеля к неподвижному объекту, что создаст натяжение для более удобного его протягивания в гофре.
4. Закрепить гофру на поверхности строительной конструкции с помощью пластиковых клипс или монтажной ленты таким образом, чтобы не было провисаний. На участках сети большой длины необходима установка транзитных коробок, используемых для соединения секций гофротруб. При этом кромка труб должна входить в корпус коробки, чтобы не оставался видимым сам провод.

Методы соединения гофрированных труб

Для соединения гофрированных труб ПВХ предусмотрены три способа:

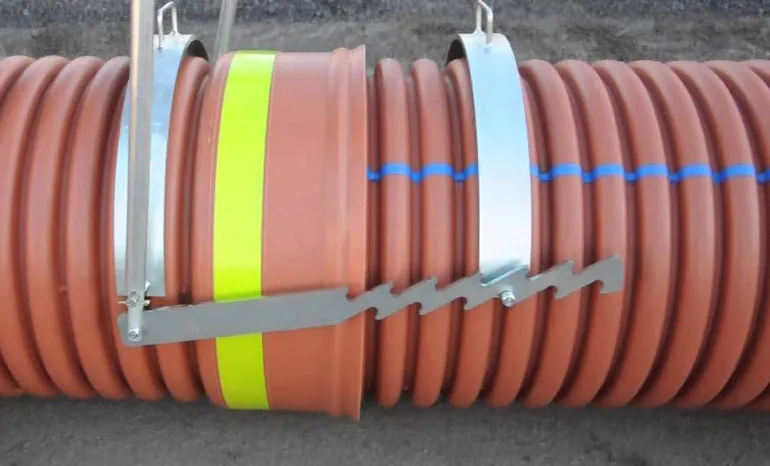

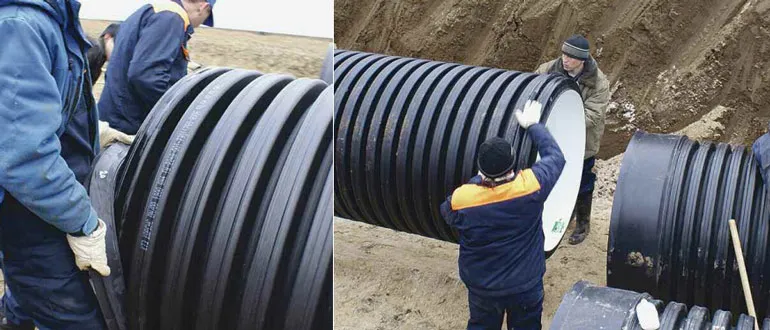

• Раструбный — монтажный прямой конец одного отрезка трубы вводится в воронкообразное расширение в конструкции следующей секции и закрепляется в нем посредством резиновой прокладки. Данный способ подходит для сборки элементов систем водоотведения и дренажа.

• Холодной сварки — путем размягчения зоны стыка специальным химическим составом. Клеевой состав равномерно наноситься на внутреннюю поверхность фитинга и на наружные трубы. Затем монтажный конец гофрированного изделия вставляется в фитинг с проворачиванием на четверть оборота и удерживается в таком положении 10-20 минут до первичного затвердения клея. Прочное соединение деталей формируется в течение нескольких часов, в зависимости от температуры окружающей среды.

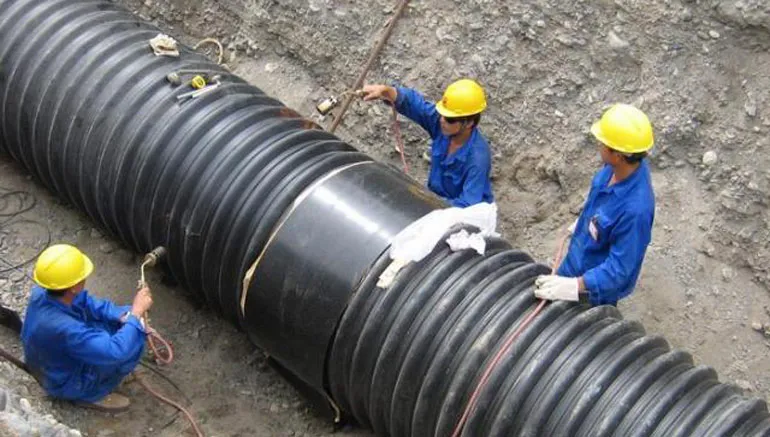

• Муфтовый — применяются специальные надвижные муфты с резиновыми уплотнителями. Данный способ соединения чаще используется в местах, где трубопровод меняет свое направление, а также при соединении с трубами из других материалов.

Советы по обслуживанию

Электротехническая гофрированная трубка из ПВХ не требует постоянного обслуживания, достаточно убедиться в отсутствии воздействия на нее ультрафиолетового излучения, слишком низких температур.

А вот канализационные трубопроводы могут засоряться со временем. Поэтому обслуживание систем из гофрированных труб ПВХ в основном заключается в профилактике образования заторов. Для этих целей необходимо их регулярно чистить с помощью химических препаратов. Также периодически следует подвергать коммуникации гидродинамической чистке, заключающейся в подаче во внутреннее пространство трубопровода пара или воды под высоким давлением.

Заключение

Гофротруба из ПВХ является очень практичным изделием. Она изготовлена из современных материалов и идеально подходит для эксплуатации в агрессивных условиях окружающей среды. Все существующие виды при грамотно выполненном монтаже служат долго и эффективно.

Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Можно ли проводить кабель без гофры?

Технически возможно проводить кабель без гофры, но это не рекомендуется из соображений безопасности и надежности. Гофрированная труба или гофра — это защитная оболочка, которая защищает кабель от механических повреждений, влаги, пыли, грязи и других внешних воздействий.

Если кабель не защищен гофрой, он может быть подвержен повреждениям при установке, эксплуатации или ремонте электрической системы. Кроме того, кабель без гофры может создавать риск поражения электрическим током, особенно если он проходит через места, где есть возможность контакта с людьми или животными.

Поэтому рекомендуется всегда использовать гофрированную трубу или гофру для проведения кабеля, особенно если он будет проходить в местах с большим риском повреждений или контакта с людьми.
