Профлист ГОСТ 24045-2016 — Стальные листовые гнутые профили с трапециевидными гофрами для строительства. Технические характеристики.

Доступно поисковых запросов: 1 из 2 Следующий пробный период начнётся: 10 марта 2023 в 15:35 Снять ограничение

ГОСТ 24045-2016

Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия

Информация

Расположение в каталоге ГОСТ

Общероссийский классификатор стандартов

• Металлургия
  • Продукция из чугуна и стали
    • Стальные профили
      • ГОСТ 24045-2016  —  Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия

Классификатор государственных стандартов

• Металлы и металлические изделия
  • Сталь углеродистая обыкновенного качества
    • Сортовой и фасонный прокат
      • ГОСТ 24045-2016  —  Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия

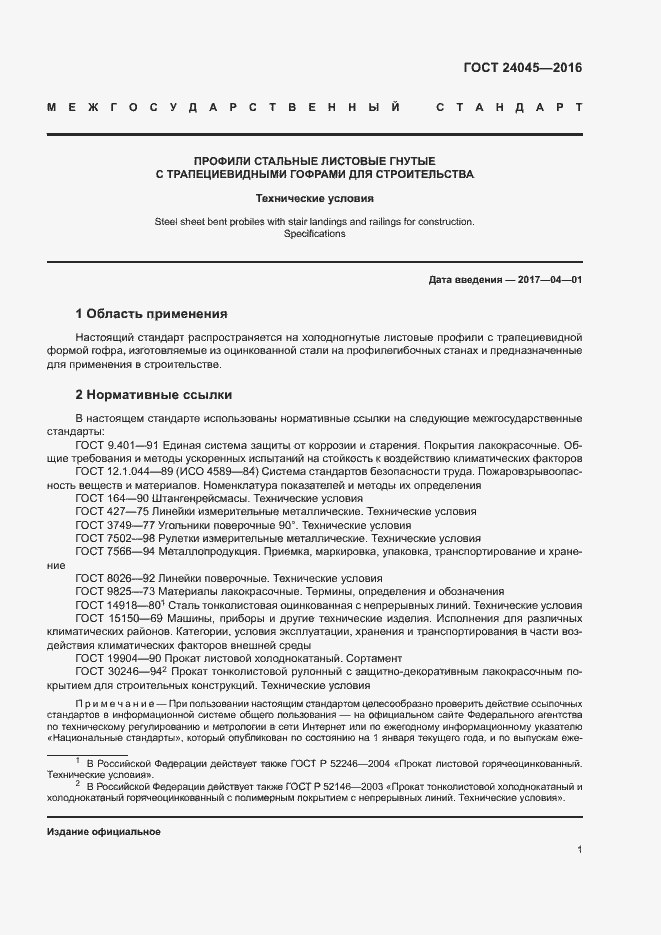

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ЛИСТОВЫЕ ГНУТЫЕ С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ ДЛЯ СТРОИТЕЛЬСТВА

Технические условия

Steel sheet bent probiles with stair landings and railings for construction. Specifications

____________________________________________________________________
Текст Сравнения ГОСТ 24045-2016 с 24045-2010 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

ОКС 77.140.70

Дата введения 2017-04-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «

Система межгосударственной стандартизации. Межгосударственные стандарты, инструкции и рекомендации по межгосударственной стандартизации. Положения о создании, утверждении, обновлении и аннулировании. 1 СОЗДАНО Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова»). 2 ПРИНЯТО Техническим комитетом по стандартизации ТК 465 «Строительство». 3 УТВЕРЖДЕНО Межгосударственным советом по стандартизации, метрологии и сертификации (по протоколу от 31 августа 2016 года).

N 90-П)

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1569-ст межгосударственный стандарт ГОСТ 24045-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

     1 Область применения

Настоящий стандарт распространяется на холодногнутые листовые профили с трапециевидной формой гофра, изготовляемые из оцинкованной стали на профилегибочных станах и предназначенные для применения в строительстве.

     2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторовГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определенияГОСТ 164-90 Штангенрейсмасы. Технические условияГОСТ 427-75 Линейки измерительные металлические. Технические условияГОСТ 3749-77 Угольники поверочные 90°. Технические условияГОСТ 7502-98 Рулетки измерительные металлические. Технические условияГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранениеГОСТ 8026-92 Линейки поверочные. Технические условияГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

___________________

В Российской Федерации действует также ГОСТ Р 52246-2004 «Прокат листовой горячеоцинкованный. Технические условия».ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней средыГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент

ГОСТ 30246-94 Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций. Технические условия

___________________

В Российской Федерации действует также ГОСТ Р 52146-2003 «Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия».Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:3.1 гофр: Продольная складка стального листа трапециевидной формы, получаемая путем гибки листа при профилировании на специализированных прокатных станах.3.2 капиллярная канавка: Продольная складка по одному из краев профилированного листа, накрываемая гофром продольного стыка соседнего кровельного листа и предназначенная для отвода капиллярной влаги, проникающей по нахлесточному стыку профилей во внутреннее пространство кровельной конструкции.3.3 кровельные профили: Гофрированные профили, образующие сплошные настилы кровли, выполняющие гидроизоляцию кровельной конструкции от атмосферных осадков и одновременно воспринимающие снеговую и ветровую нагрузку и передающие ее на несущие настилы кровли или на обрешетку.3.4 несущие профили: Гофрированные профили, образующие сплошные настилы покрытий и перекрытий, воспринимающие весь спектр нагрузок, действующих на покрытия и перекрытия зданий, и передающие их на каркас зданий и сооружений.Примечание — К данным профилям также относятся настилы сталежелезобетонных покрытий и перекрытий.3.5 стеновые профили: Гофрированные профили, образующие сплошные поверхности стен и перегородок и воспринимающие преимущественно ветровые нагрузки и передающие их на каркас зданий и сооружений.3.6 ребро жесткости: Продольный мелкий гофр, уступ или отгиб, ужесточающий пластинчатый элемент основного гофра.3.7 редуцированная площадь: Площадь сечения профиля, уменьшенная вследствие исключения из нее части сжатого сечения при потере им местной устойчивости.3.8 рельефная штамповка: Образование выпуклого рельефа в листовой заготовке в целях повышения сцепления профилированного листа с бетоном.3.9 перфорация: Образование отверстий по полкам или стенкам профиля в целях обеспечения специальных требований, включая звукоизоляцию.

     4 Классификация, основные параметры и размеры

4.1 Профили классифицируют по следующим признакам:- материал исходной заготовки;- наличие защитно-декоративного покрытия;- форма сечения и поверхности гофров.4.1.1 По назначению профили подразделяют на типы:Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;НП — для несущих настилов сталежелезобетонных перекрытий;НК — для кровельных настилов, выполняющих несущую и ограждающую функции;С — для стеновых ограждений, выполняющих несущую и ограждающую функции;НС — для настилов и стеновых ограждений.1 Допускается использовать обозначение типа, принятое предприятием-изготовителем в технических условиях или стандартах организаций.2 Допускается использовать типы настилов для других целей в соответствии с требованиями проектной документации.4.1.2 По материалу исходной заготовки профили подразделяют:

— по маркам проката;

________________

В Российской Федерации действует ГОСТ Р 52246-2004 (по маркам проката 220, 250, 280, 320, 350).- по группам ХП и ПК тонколистового горячеоцинкованного проката по ГОСТ 14918.4.1.3 По наличию защитно-декоративного покрытия:- цинковое покрытие по ГОСТ 14918;- цинковое покрытие с лакокрасочным или полимерным покрытием по ГОСТ 30246.4.1.4 По форме сечения и поверхности гофров:- гофрированные профили с постоянным по длине профиля сечением;- гофрированные профили с рельефной штамповкой на стенках и полках, увеличивающей сцепление профиля с бетоном;- гофрированные профили с перфорацией по плоским элементам.4.2 Схема и пример условного обозначения профилей приведены в приложении А.4.3 Гофрированные профили представляют собой прокат с повторяющимися по всей ширине гофрами трапециевидной формы сечения высотой h от 15 до 160 мм для настилов и от 8 до 44 мм — для стенового ограждения (см. рисунки 1 и 2). Допускается изготовлять профили высотой более 44 мм для стенового ограждения по требованию потребителя. Гофры следует располагать с равным шагом s.

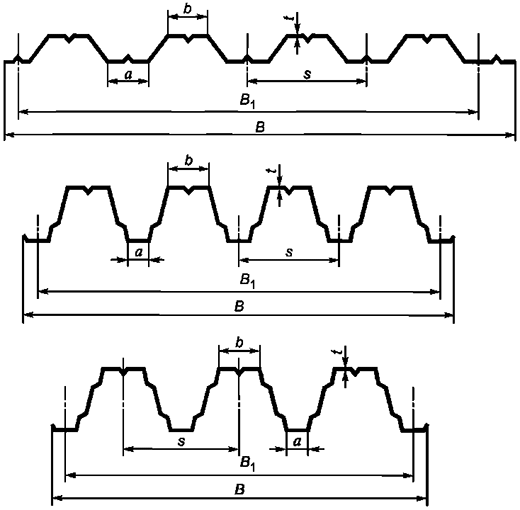

В — монтажная ширина профиля; В — общая ширина; h — высота профиля; t — толщина профиля; s — шаг гофров; а и b — ширина полок профиля (в ряде случаев а=b); a и a — ширина крайних полок гофров профиля; С — наружная (лицевая) сторона профиля; D — обратная сторона профиля

Рисунок 1 — Схема расположения гофров профиля

Рисунок 2 — Схема расположения элементов и ребер жесткости профиля

4.4 Ширина полок гофров профиля, расположенных в одной плоскости, должна быть одинаковой, кроме крайних полок, разница по ширине которых должна быть не менее 2 мм.Ширина полок гофров между продольными ребрами жесткости должна быть не менее 10 и не более 200 мм.4.5 Угол между полками и стенками гофров должен быть не менее 95° и не более 130° для настилов или не более 135° для стенового ограждения.4.6 Монтажную ширину профилей В принимают равной расстоянию между серединами крайних полок. Общую ширину профиля В принимают равной расстоянию между кромками или отгибами крайних полок.4.7 Полки и стенки гофров профиля могут быть плоскими или иметь продольные ребра жесткости высотой до 10 мм, а также рельефную штамповку для повышения сцепления с бетоном в сталежелезобетонных конструкциях, выполненные в процессе профилирования (см. рисунок 2).4.8 Гофрированные профили, используемые специально для выполнения функции кровли, рекомендуется оснащать по одному из краев дополнительным элементом для отвода капиллярной влаги, проникающей под наружную поверхность кровельного настила (капиллярная канавка). Примеры капиллярной канавки приведены на рисунке 3.

Рисунок 3 — Основные виды капиллярных канавок

4.9 Форма, размеры сечения, параметры профилей (площадь сечения, масса 1 м длины), справочные значения на 1 м ширины (моменты инерции и сопротивления) и масса 1 м профилей, наиболее часто применяемых в практике строительства, приведены в приложении Б.4.10 Для профилей, не приведенных в приложении Б, следует устанавливать требования в стандартах организаций или технических условиях в соответствии с требованиями настоящего стандарта.4.11 Справочные значения расчетных геометрических характеристик профилей при поперечном изгибе (расчетные значения моментов инерции и сопротивления) следует определять с учетом редуцированной площади сечения сжатых полок и стенок профилей в соответствии с примечанием 2 к таблицам 1-9 (приложение Б).4.12 Форма профилей настила, выполняющего функции внешней рабочей арматуры в составе монолитной железобетонной плиты перекрытия, должна обеспечивать сцепление настила с бетоном при коэффициенте условия работы арматуры не менее 0,6.4.13 Профили следует изготовлять длиной:- кратной 250 мм при мерной длине от 3 до 12 м — для настилов;- кратной 300 мм при мерной длине от 2,4 до 12 м — для стеновых ограждений.По согласованию изготовителя и потребителя допускается изготовлять профили любой мерной длины.

     5 Технические требования

     5.1 Требования к исходным материалам

5.1.1 Профили без лакокрасочных покрытий всех типов следует изготовлять из рулонной оцинкованной стали групп ХП и ПК с толщиной цинкового покрытия 1-го класса и нормальной разнотолщинностью HP по ГОСТ 14918, повышенной точностью прокатки по толщине AT и ширине АШ, нормальной плоскостностью ПН с обрезной кромкой О по ГОСТ 19904.

________________

В Российской Федерации действует также ГОСТ Р 52246 (для класса покрытия 275).5.1.2 Допускается применять импортные стали, показатели качества которых соответствуют требованиям ГОСТ 14918.

Для продолжения необходимо войти в систему

Подождите, идет загрузка..

Как правильно крепить профлист?

При креплении профлиста необходимо соблюдать следующие шаги:

1. Подготовка поверхности: поверхность, на которую будет крепиться профлист, должна быть чистой, ровной и сухой.

2. Расчет количества материала: рассчитайте необходимое количество профлиста, учитывая его ширину, длину и количество швов.

3. Обрезка материала: обрежьте профлист на нужные размеры, учитывая ширину и длину.

4. Монтаж профлиста: профлист можно крепить как напрямую на поверхность, так и с помощью профилей. Для крепления используйте специальные крепежные елементы, такие как винты, гайки или клепальные крепления.

5. Завершающие работы: после того, как профлист будет прикреплен, необходимо проверить, что все креплени

6. Завершающие работы: после того, как профлист будет прикреплен, необходимо проверить, что все крепления надежно зафиксированы и профлист правильно подогнан. Также может потребоваться провести дополнительные работы, такие как установка дополнительных профилей или установка монтажных уголков.

Важно запланировать все этапы крепления профлиста заранее и соблюдать все рекомендации, чтобы гарантировать качественный и надежный результат.
