ГОСТ по изготовлению и применению плит перекрытия

Все материалы для строительства производятся с соблюдением стандартно-технических документов, которые определяют геометрические, технические и эксплуатационные характеристики.

Государственный стандарт и свод законов прочности

Спецификация плит перекрытия определяется по конструктивной части нормативно-технической документации, поскольку размеры изделий подбираются в зависимости от габаритов пролета. Несущая способность конструкций, применяемых в малоэтажном строительстве, обычно составляет 800 кг/м2. Однако выпускаются ЖБИ с расчетной нагрузкой от 300 до 4000 кг/м2.

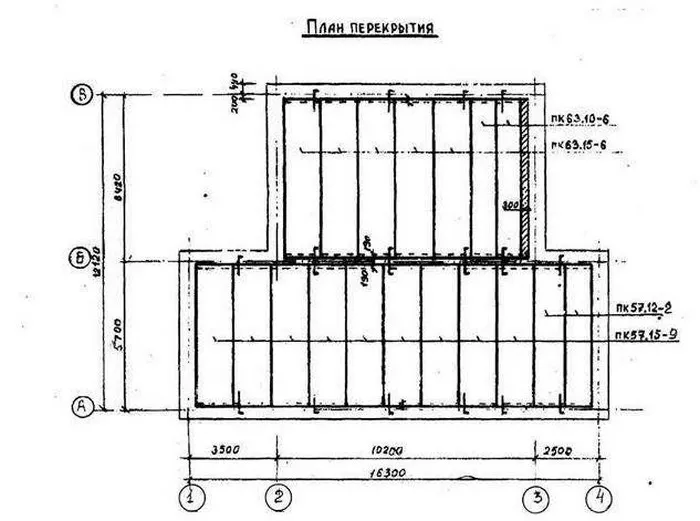

Рисунок 1. Пример спецификации плит для перекрытия здания размерами 18060×12900 мм

Основные технические требования, которым соответствую плиты:

• Точность геометрических размеров – 5-6 класс согласно ГОСТ 21779.
• Высокое качество бетонной поверхности – в соответствии с ГОСТ 13015.
• Повышенная огнестойкость – ее значения регламентированы СП 112.13330.2011 и СНиП 21.01-97.

Особенности технологии изготовления

Техника производства плит перекрытия в зависимости от серии:

• П – изготовляются путем заливки бетона в специальные формы, в которые предварительно укладывается армирующий каркас. ЖБИ этого типа в зависимости от разновидности армирующей конструкции бывают нескольких видов по варианту опирания – на 2, 3 или 4 стороны.

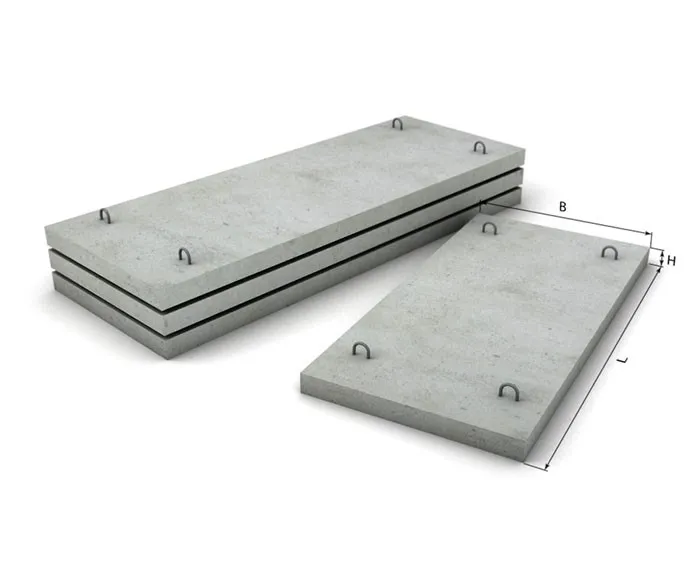

  Рисунок 2. Сплошные однослойные изделия

• ПК – производятся с применением опалубочного метода. Изначально в форму укладывается армирующий каркас, производится заливка бетонной смеси и уплотнение с применением вибрационного оборудования. При условии стендового формования изделия могут быть предусмотрены для опирания по 2, 3 сторонам и по контуру, что зависит от конструкции армирующего каркаса.

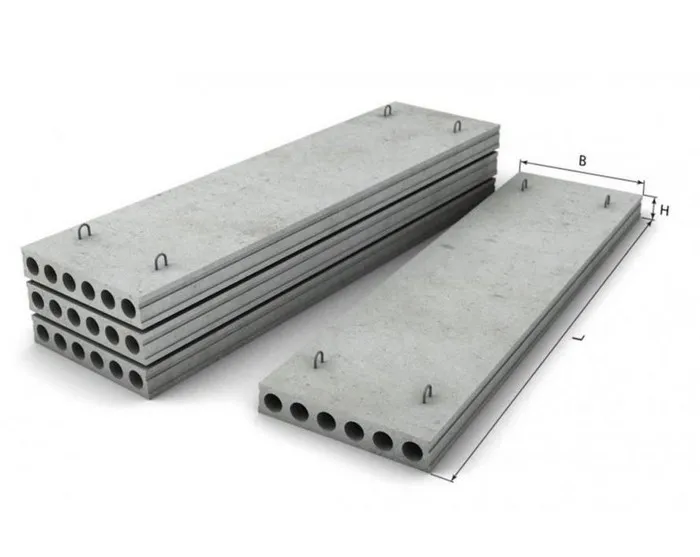

  Рисунок 3. Железобетонные круглопустотные изделия серии ПК

• ПБ – изготавливаются с использованием современной безопалубочной технологии на специализированных конвейерных линиях. После затвердевания получается длинная плита-полуфабрикат, которая впоследствии разрезается на изделия нужных размеров. Железобетонные изделия ПБ могут опираться только на 2 стороны.

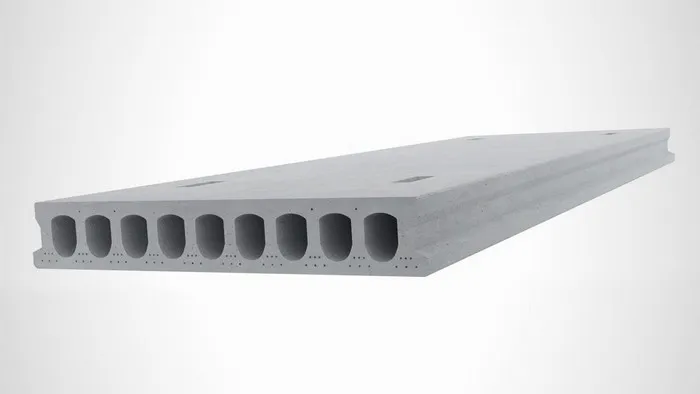

  Рисунок 4. Современные изделия безопалубочного формования типа ПБ

В конструкции ЖБИ серий ПК и ПБ присутствуют продольные технологические пустоты, которые могут иметь разные размеры:

• ПК – круглые отверстия с размерами 159 мм (1ПК) и 140 мм (2ПК).
• В плитах ПБ конфигурация и размеры пустот обычно регламентируются техническими условиями (ТУ) на их производство.

Сегодня производители выпускают еще и облегченные плиты перекрытия серий ПНО (производятся по той же технологии, что и ПК), а также 1,6ПБ и 3,1ПБ (аналоги ПБ). От стандартных многопустотных железобетонных изделий они отличатся уменьшенной толщиной, которая составляет 160 мм, и предназначены в основном для применения в малоэтажном строительстве.

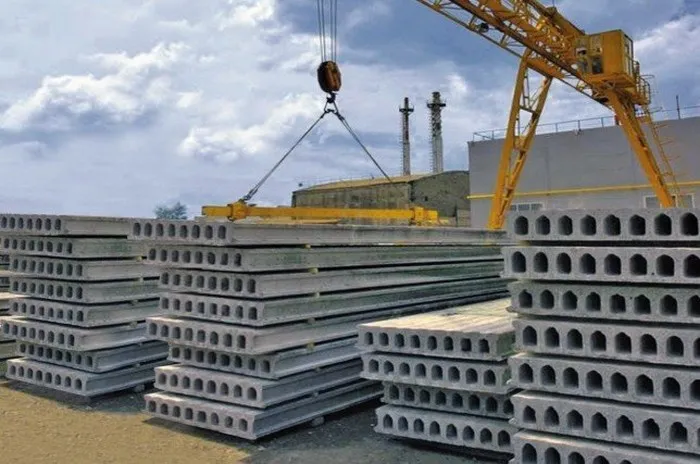

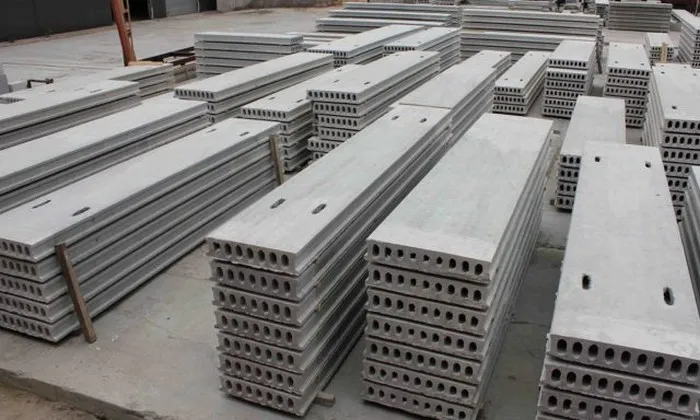

Фото 5. Плиты разных размеров на открытой площадке

Полнотелые плиты перекрытия серии П при строительстве жилых объектов применяются редко, поскольку характеризуются относительно большим весом и создают значительные нагрузки на фундамент. Наибольшим спросом среди застройщиков пользуются пустотные изделия.

Преимущества пустотелых железобетонных плит

Многопустотные плиты являются универсальным строительным материалом, который применяется для устройства горизонтальных несущих конструкций в гражданском, коммерческом и промышленном строительстве. Наличие технологических пустот в их конструкции обеспечивает множество преимуществ по сравнению с монолитными конструкциями:

• Небольшой вес – минимизирует нагрузки на фундамент здания.
• Улучшенная тепло- и шумоизоляция – воздух, содержащийся в пустотах, выступает в качестве дополнительной изоляции между этажами.
• Высокая несущая способность и прочностные характеристики.
• Быстрый монтаж – выполняется с привлечением автокрана для подъема и укладки конструкций на несущие стены.

Это общие преимущества всех многопустотных плит перекрытия, поэтому остановимся подробнее на отличительных особенностях отдельных серий:

• ПК – в относительно больших пустотах правильной круглой формы можно прокладывать инженерные коммуникации (сливные, вентиляционные трубы и т.д.). Из недостатков можно отметить не очень качественную поверхность, поэтому на черновую отделку уйдет больше времени, сил и денег, чем при использовании безопалубочных изделий. Но при этом более низкая цена продукции этой серии компенсирует дополнительные затраты.

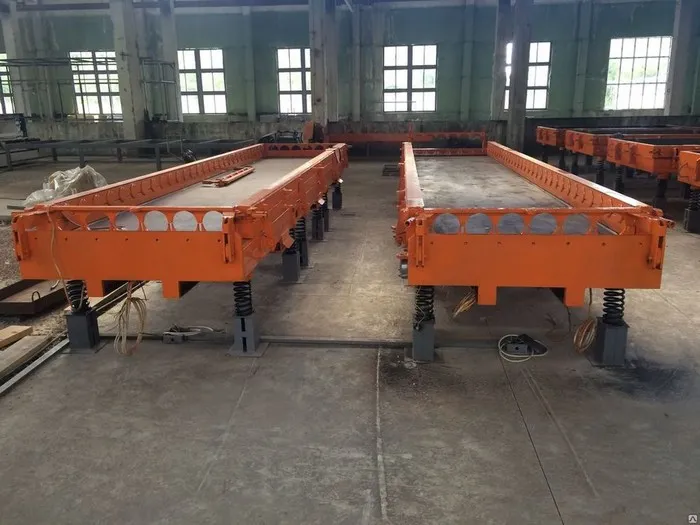

  Фото 6. Изготовление плит ПК

• ПБ – более гладкая поверхность минимизирует расходы на отделку. За счет отсутствия поперечного армирования их можно без риска потери несущей способности резать как в продольном и поперечном направлении, так и под углом 45°. Но они более дорогостоящие по сравнению с ПК, что компенсируется отсутствием необходимости в толстослойной черновой отделке.

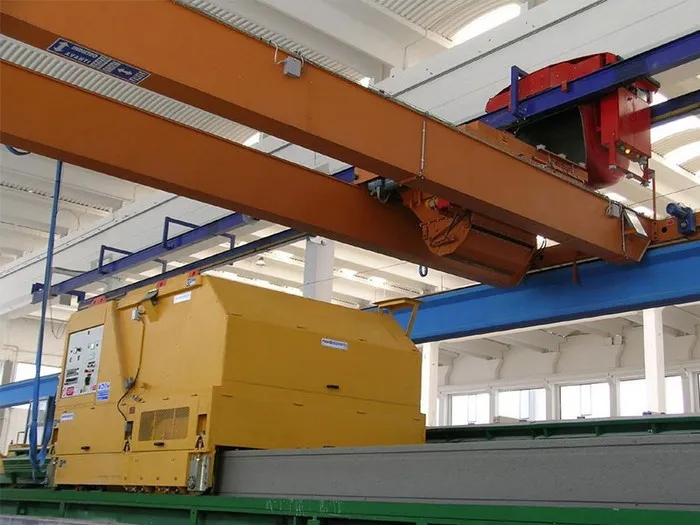

  Фото 7. Производство изделий ПБ

Размеры пустотных плит перекрытия

Подобрать оптимально подходящие железобетонные изделия для перекрытия пролета определенного размера не составит труда, поскольку они выпускаются с минимальной градацией по длине и ширине. Толщина пустотелых ЖБИ для перекрытия, как правило, стандартная.

Таблица 1. Сортамент многопустотных плит перекрытия по габаритным размерам

Маркировка плит перекрытия

Плиты маркируются согласно ГОСТ 23006. Марка изделия представляет собой буквенно-цифровую группу, которые разделены дефисами – например, ПБ 25-10-16-АтV.

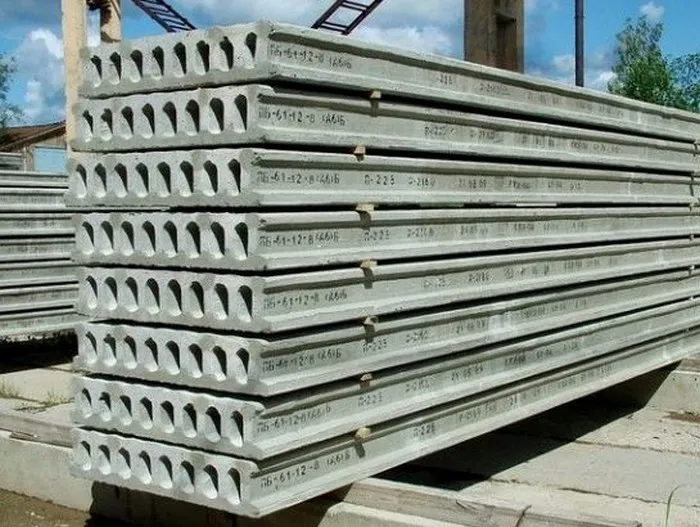

Фото 8. Промаркированные железобетонные изделия типа ПБ

Первая группа содержит следующие данные:

• ПБ – пустотная плита безопалубочного формования;
• 25 – конструктивная длина в дециметрах, т.е. 2,5 м;
• 10 – ширина изделия в дециметрах, т.е. 1 м.

Вторая группа обозначает такие параметры:

• 16 – расчетная нагрузка, которую изделие способно выдержать без разрушения, составляет 16 кПа или 1600 кг/м2;
• АтV – класс напрягаемой арматуры (указывается для предварительно напряженных конструкций).

Маркировка изготовленных из легкого бетона ЖБИ содержит еще одну букву – Л, которая обозначает тип бетона.

Ориентировочные цены

Стоимость плит перекрытия зависит в основном от их типа и габаритных размеров. Примерные расценки на изделия отображены в таблице 2.

Таблица 2. Ориентировочные цены на плиты перекрытия разных серий

Требования к монтажу материалов

Надежность горизонтальных несущих конструкций зданий напрямую зависит от качества укладки плит. Строгое соблюдение технологии и требований строительной нормативно-технической документации обеспечит долговечность и безопасность эксплуатации перекрытия.

Основное правило монтажа – точное соблюдение площади опирания железобетонных изделий на стены. Малая глубина опоры может стать причиной деформации стен, а большая – приведет к снижению их теплоизоляционных качеств, а также к уменьшению несущей способности самой плиты.

Глубина опирания на разные стеновые конструкции:

• кирпичные стены – минимум 90 мм, но не более 160 мм;
• ячеистые бетоны – не менее 150 мм, но не больше 200 мм;
• стальные опоры и железобетонные основания – минимум 75 мм, но не более 120 мм.

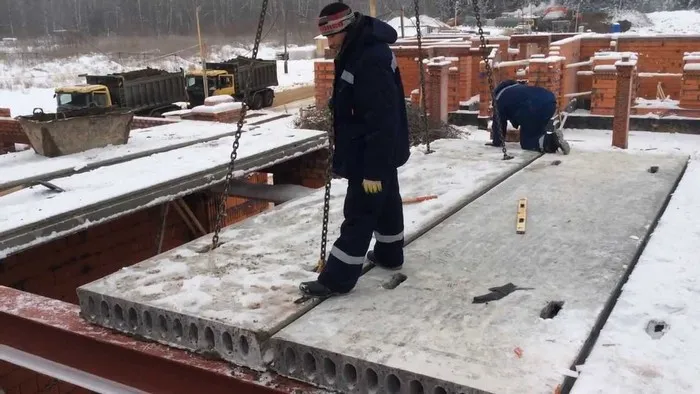

Фото 9. Монтаж изделий на стальные балки

Производить укладку изделий непосредственно на несущие стены (без применения цементного раствора) запрещено. Для равномерного распределения нагрузок от плит на стеновые конструкции на рабочую поверхность необходимо нанести слой цементно-песчаной смеси толщиной 20-30 мм.

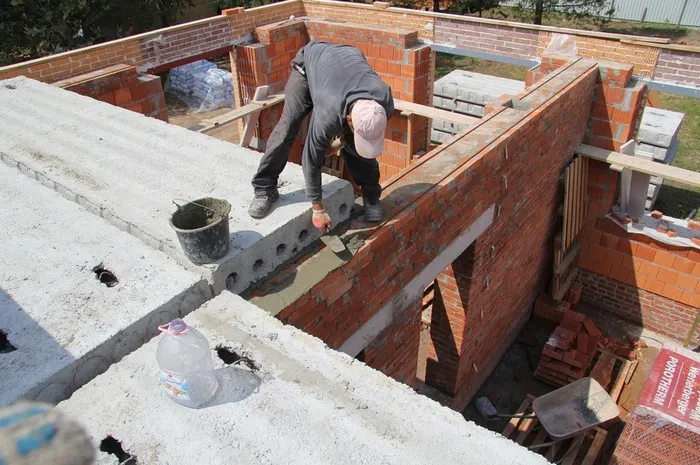

Фото 10. Нанесение раствора на стены перед укладкой плиты

При перекрытии «коробки» из легких ячеистых блоков по ее периметру предварительно нужно сделать армопояс для обеспечения равномерного распределения нагрузок и предотвращения образования трещин на капитальных стенах.

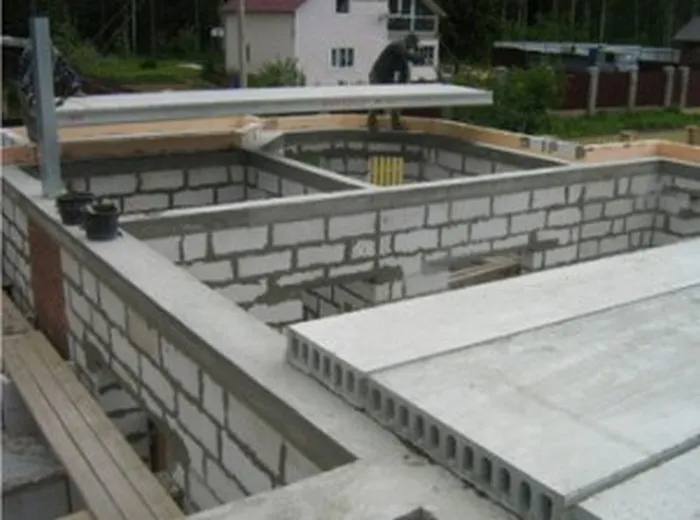

Фото 11. Укладка плит на стены из газобетона, усиленные армопоясом

Последовательность монтажа плит перекрытия:

1. Подготовка и нанесение раствора на рабочую поверхность стен.
2. Строповка, подъем и укладка изделия на несущие стеновые конструкции.
3. Контролирование глубины опирания.
4. Заполнение стыков между сборными ЖБИ раствором (при небольшом размере швов) или бетоном с дополнительным армированием (если зазор достаточно большой).

При необходимости увеличения несущей способности все сборные плиты перекрытия можно связать в единую монолитную конструкцию. Для этого поперечные и продольные швы между изделиями не просто заполняются раствором, а дополнительно армируются и усиливаются монолитным поясом шириной 50 мм или более по наружному периметру здания. Это повысит несущую способность железобетонной горизонтальной конструкции не менее чем на 40 %.

В следующем видео рассмотрен процесс перекрытия здания из газобетона:

Эта статья из рубрики: Перекрытия

Рекомендуемые товары из нашего каталога:

Как опираются плиты перекрытия?

Плиты перекрытия обычно опираются на несущие стены или балки. Это означает, что плиты должны быть установлены на крайние ряды кирпичей или блоков, а также на несущие балки или профили. Кроме того, для увеличения прочности и устойчивости плиты перекрытия могут быть закреплены на месте, используя стержни, крепежные элементы или анкеры.

Если плиты перекрытия не достаточно прочно опираются на несущие конструкции, это может привести к деформации или проседанию перекрытия. Поэтому важно обеспечить правильную установку и крепление плит перекрытия, а также правильное распределение нагрузок. При необходимости консультацию и помощь можно получить у квалифицированного специалиста, который сможет выполнить работу по установке перекрытия в соответствии с требованиями строительных норм и правил.
