Маркировка, размеры, цены и виды плит перекрытия — характеристики согласно ГОСТ
Для создания межэтажных перекрытий при строительстве промышленных, общественных зданий и многоквартирных домов широко применяются пустотные плиты. По сравнению с полнотелыми вариантами, такие перекрытия обладают меньшим весом, при этом отвечая высоким стандартам надежности.
Выбор той или иной панели перекрытия зависит от особенностей общего строения здания. Конструкции должны выносить значительную нагрузку, соответствовать противопожарным, теплотехническим, звукозащитным, гидроизоляционным требованиям. Кроме того, панели должны быть экономичными не только в плане потраченных денег, а и иметь минимально возможные размеры (особенно толщину) и вес. Для производства панели используются разные типы бетона, чаще всего это тяжелый, конструкционный или силикатный бетон.

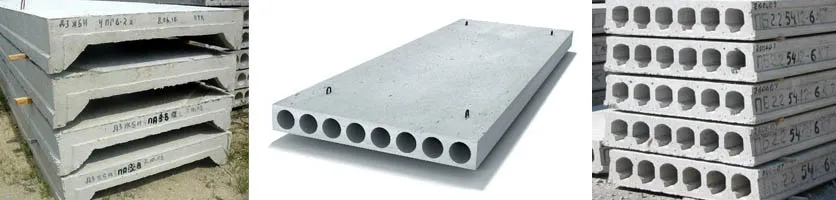

Характеристики пустотных плит
Главными характеристиками являются размеры плит — длинна, ширина, толщина и размер пустот. В основном используются стандартные плиты, их размеры следующие:
- длина: от 1.5 до 10 м;
- ширина: 1 м, 1.2 или 1.5 м;
- толщина: 22 см.
Допуск на размеры составляет до трех сантиметров в меньшую сторону. При необходимости могут быть изготовлены плиты с другими габаритами, но их размеры должны отвечать стандарту ГОСТ 9561-91. Технология изготовления пустотных перекрытий позволяет одну сторону сделать ровной и готовой к отделке, чтобы она и без дополнительных обработок смогла стать качественным потолком. Их изготовление кустарно почти невозможно.

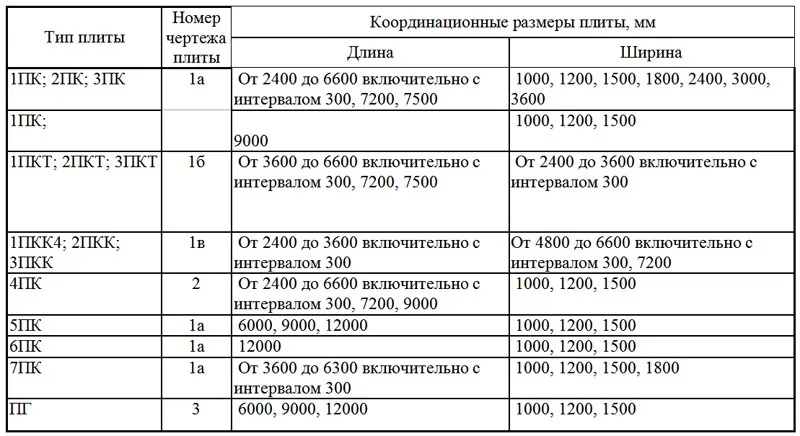

Размеры пустотных плит перекрытия
Условное обозначение перекрытий
Железобетонные пустотные перекрытия маркируются в соответствии с ГОСТ 23009, например, как 1ПКТ 17-12-8а, что расшифровывается следующим образом:
- Цифры (от 1 до 7) перед текстовыми символами указывают на толщину и количество пустот.
- Буквенные символы (ПК, ПГ или ПБ): ПК обозначает плиту с круглыми пустотами, ПГ – с грушевидными, а ПБ изготовлены на способом непрерывного формования.
- Присутствие третьего символа обозначает добавление сторон для опирания: Т – три стороны, К – четыре стороны.
- Первое число обозначает длину плиты, выраженную в дециметрах (дм). Например, 17 соответствует длине 1680 мм, так как заявленные размеры больше реальных на 20 мм.
- Следующее число указывает на ширину, которая отличается от истинной на 10 мм. Например, 12 соответствует ширине 1990 мм.
- Последняя цифра (в диапазоне от 6 до 10) указывает на несущую способность в сотнях килограмм на метр квадратный.
- Последняя буква (т, AтV или а): т – перекрытие изготовлено из тяжелого бетона, AтV – низ плиты усилен арматурой AтV класса, а – плита имеет уплотняющие вкладыши.

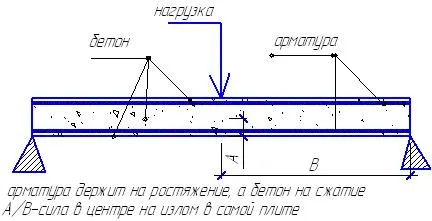

Нагрузки на пустотные перекрытия
Можно выделить три главных компонента пустотной конструкции:
- верхняя, используется для кладки на пол утеплителей и основного покрытия;
- нижняя, предназначена для отделки потолка и размещения подвесных элементов;
- средняя составляющая, размещается между описанными выше и удерживает всю конструкцию в воздухе.
На промежуточную часть плиты оказывают постоянную нагрузку статичные отделочные элементы, как пола, так и потолка, например, колонны, ванны, перегородки, подвесные потолки, люстры и прочие объекты. Также стоит учитывать, что добавляется давление и от движущихся по поверхности объектов — людей, бытовой техники и т. д.
Нагрузки разделяют на две группы: точечные и распределенные. К точечным относятся люстры, а к распределенным — подвесные потолки. При расчете давления, оказываемого на пустотные железобетонные изделия, берутся во внимание все потенциальные нагрузки.
По полученным результатам и выбирается конкретное железобетонное перекрытие, какое станет наиболее соответствовать всем требованиям.
Особенности монтажа пустотных панелей
Основой для качественного монтажа перекрытий есть точное следование расчетным параметрам опирания на стены. Размеры площади опирания очень важны, малая площадь может стать причиной нарушения целостности стен, а излишняя приведет к значительным потерям тепла через холодный бетон.
Рекомендуется производить установку пустотной плиты, учитывая минимально допустимую возможную глубину опирания. Этот показатель непосредственно зависит от материала:
- для стального перекрытия – 70 мм;
- для железобетона – 75 мм;
- для кирпича – 90 мм;
- для пено- и газобетонных блоков – 150 мм.
Железобетонные плиты устанавливаются с помощью автокрана. Рекомендуется заранее проверить горизонтальность и ровность стен и несущих конструкций, на которые будет происходить укладывание плит. При наличии отклонений здание может быть перекошено или возникнут щели, через которые впоследствии будет уходить тепло. Это также станет причиной понижения температуры, повышения влажности и, как следствие, появления плесени на потолке. Потому лучше изначально произвести качественный монтаж, чем корректировать допущенные ошибки с помощью отделки, шпатлевки и т. д. Соединение плит происходит путем сварки, потому желательно использовать изделия одной марки. После завершения монтажа проводится оценка, которая позволяет определить отклонения положения панелей от проектных параметров с погрешностью, не превышающей 0,2 от значения предельного допустимого отклонения.
Преимущества пустотелых плит:
- широкая область применения;
- уменьшение веса конструкции, пониженное давление плиты на фундамент;
- высокая скорость монтажа;
- возможность размещения элементов коммуникаций внутрь пустот;
- хорошая звукоизоляция;
- предел огнестойкости соответствует СНиП 21-01-97 и составляет один час;
- долговечность, надежность сооружений;
- более низкая цена.
Как называется бетонная плита?
Бетонная плита может иметь различные названия в зависимости от ее назначения и конструкции. Некоторые распространенные названия бетонных плит:
- Плиты перекрытия — используются для создания горизонтальных конструкций, таких как перекрытия между этажами, площадки и т.д.
- Плиты балочного перекрытия — используются для создания более жестких и прочных перекрытий, чем обычные плиты перекрытия.
- Тротуарные плиты — используются для создания тротуаров и площадок, как правило, они имеют форму прямоугольных или квадратных плит.
- Бордюрные плиты — используются для создания бордюров и других граничных элементов на улице.
- Фасадные плиты — используются для отделки фасадов зданий, они могут иметь различные формы, размеры и отделку.
Есть и другие виды бетонных плит, которые используются в различных конструкциях и проектах.
