Размеры и объем железобетонных колец для колодцев
Размеры железобетонных колец для колодца по гост. какие бывают кольца. как правильно установить
Размер колец для колодца по ГОСТу
Для создания колодезных колец широко используется бетон М200. Этот вид бетона включает в себя такие составляющие, как цемент, песок, щебень и вода. Важно отметить, что бетонные изделия с внутренней арматурой представляют отдельную категорию. Если вас интересует вопрос о размерах и объеме железобетонных колец, это также может быть рассмотрено.
Для улучшения прочностных характеристик в форму устанавливается стальная арматура
Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию
Не все заводы выпускают такую продукцию.
Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).
В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

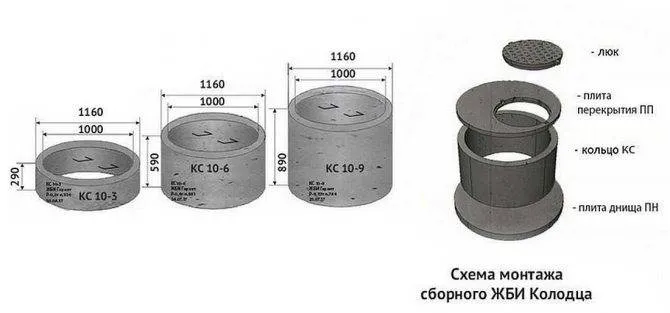

Какие бывают размеры колодезных колец
Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.
- КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
- Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
- Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют. Размер колец типа КС для стенок
- Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
- Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки). Таблица размеров колодезных колец с указанием толщины стенки и массы
- Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.
Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов
Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см
Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее
Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
Достоинства и недостатки железобетонных колец
Обычно сооружения из колец монтируются под землёй. Особенности среды расположения могут оказаться разными. Это и грунтовые воды, и критические значения рН почвы (её излишняя кислотность или щёлочность), температурная разница между элементами сооружения, находящимися в земле и частично над поверхностью.
Поэтому монтаж сооружений из бетонных колец требует предварительного рытья котлована. Дело это трудозатратное, требующее применения специализированной техники. А так как вес этих изделий редко бывает меньше 200 кг, то для установки и градуирования элементов колодца требуется ещё и кран либо манипулятор. Так что вес – один из недостатков этих конструкций.
Второй «минус» – гигроскопичность изделий из бетона и необходимость гидроизоляции сооружений из них, особенно в стыках между элементами.
Но достоинств этого рода изделий превышают их недостатки. К достоинствам можно отнести:
- Сроки эксплуатации. При надлежащем качестве изготовления и правильном составе бетонной смеси – минимум полстолетия. В оптимальном случае можно рассчитывать и на вековой срок службы, и даже больше.
- Экологичность. Выдержанный более 28 дней после отливки бетон не выделяет из себя никаких вредных веществ.
- Экономичность. Для устройства колодцев и септиков бетонные кольца – самый бюджетный материал по соотношению цены и качества.
- Механическая прочность. Сюда входят устойчивость к грунтовым подвижкам и давлению грунтовых вод. Запас механической прочности бетонных колец к таким воздействиям как минимум трёхкратный.
- Быстрый монтаж. Предельные значения по массе у бетонных колец обычно не превышают 300-500 кг. При наличии бригады здоровых мужчин в самом крайнем случае можно обойтись и без использования техники. А если имеется кран-манипулятор, смонтировать колодец из сборных элементов можно очень быстро.
- Универсальность. Септики, коммуникационные туннели, колодцы питьевые или канализационные – вот неполный перечень применения колец из бетона.
- Простота ухода. Ровной поверхность стенок внутри и снаружи делает их очистку быстрой, и не требует сложных подручных инструментов.
- Замковое соединение. Такие кольца имеют на торцах паз с одной стороны и аналогичный по форме выступ на другой стороне. Смонтированные «поэтажно», практически не требуют дополнительной гидроизоляции. Главное – перед монтажом тщательно очистить пазы от посторонних предметов и скоплений пыли.
- Сквозные кольца. Имеют плоские гладкие торцы. Соединяются с помощью металлических закладок сваркой и цементным раствором в стыках. Монтируются таким способом в грунтах, где нет опасности смещения земляных слоёв.
- Доборные кольца. Их применяют при высотах колодца или септика отличающихся от стандартных.
- Фильтрационные. Устанавливаются при обустройстве фильтрационных колодцев. Имеют по всей поверхности стенок равномерно расположенную перфорацию.
- Дополнительные конструкции. Это плиты дна и перекрытий (обычно с отверстиями для люков).
Виды бетонных колец
Стандартное ЖБ кольцо
Производители предлагают расширенный ассортимент бетонных изделий. Два-три десятка лет тому назад этот материал представлялся в единственном экземпляре – сплошные кольца с плоскими торцами. Их монтаж производился с применением цементно-песчаной смеси, которую использовали в качестве кладочного раствора. Скрепляли элементы между собой металлическими скобами.
Сегодня на рынке можно приобрести :
- С замковым (фальцевым) соединением. Верхний торец представляет собой фальц с внутренней выемкой, нижний — с внешней. При установке друг на друга происходит плотное примыкание фальц. Чтобы увеличить герметичность места соединения, между ними укладывают уплотнитель в виде резинового жгута или вспененного полимера.
- Фильтрационные. Бетонные кольца, по всей плоскости которых сделана перфорация в виде сквозных отверстий. Такие изделия используют для формирования фильтрационных колодцев, в которые сливается осветленная (очищенная) вода. Она проходит сквозь отверстия, проникая в грунт.
- Доборные. Это нестандартной высоты канализационные кольца, которые используют, если стандартных колец не хватает, чтобы обеспечить требуемую высоту колодца. Они на рынке представлены с плоскими и фальцевыми торцами.
Маркировка изделий
Все канализационные кольца и дополнительные элементы имеют стандартную маркировку:
- КС – кольцо стеновое;
- ПД или ПН – плита днища;
- ПП или ПК – плита перекрытия.
Кроме буквенного обозначения в маркировке присутствуют и цифры. К примеру, КС 10-9:
- «10» — это внутренний диаметр в дециметрах, то есть это 1 м;
- «9» — это высота изделия (дм), то есть 90 см или 0,9 м.
Производители добавляют к маркировке еще одно буквенное значение. Оно обозначает проницаемость бетона. Нормальная проницаемость обозначается – Н, пониженная – П, особо низкая – О.
Кроме такой разновидности маркировки, есть классификация, которая делит бетонные кольца по назначению.
Вопрос эксперту
Из каких колец делают канализационные колодцы для частного дома?
Марку КС обычно используют для сооружения небольших по размерам колодцев. Поэтому они подходят для возведения бытовых канализационных конструкций.
Другие марки:
- КО — кольцо, используемое в качестве опорной части колодезного сооружения, укладывают в нижнюю часть собираемой конструкции;
- КВГ — можно использовать для строительства колодцев, предназначенных для проводки газо- или водопровода.
- КЛК используются для возведения колодцев для ливневой канализации, сооружаемой внутри города;
- КФК используют для септиков и фекальных сисием.
Отличаются все виды бетонных колец друг от друга маркой бетонного раствора, а также степенью проницаемости исходного материала. Изделия «КВГ» не подвергаются в процессе эксплуатации влажностным нагрузкам. Их изготавливают из бетона с особо низкой проницаемостью, что снижает цену изделия.
Инструкция к калькулятору по расчету бетонных колец
Размеры укажите в миллиметрах:
H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).
D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.
A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.
Черно-белый чертеж:
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать».
Результаты расчета:
Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).
Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.
Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.
Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.

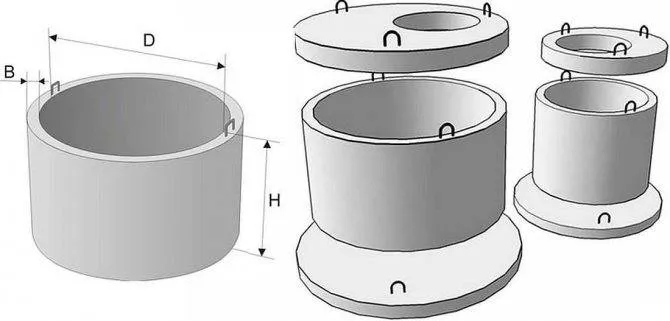

Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

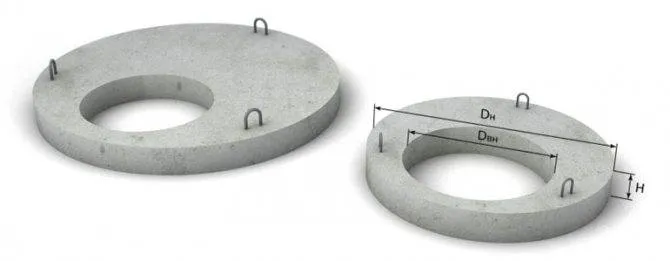

Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.69 | |
| 1ПП 20 | 2200 | 700 | 160 | 1.37 | |
| 1ПП 25 | 2700 | 700 | 180 | 2.45 | |
| 1ПП 25-2 | 2700 | 700 | 180 | 2.4 | |
| 1ПП 8 | 1000 | 580 | 170 | 0.33 | |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.69 | |
| 2ПП 20 | 2200 | 1000 | 160 | 1.2 | |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 2.4 | |
| 2ПП 25-2 | 2700 | 700 | 180 | 2.31 | |
| 2ПП 8 | 1000 | 800 | 170 | 0.33 | |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.54 | |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 1.34 | |
| 4ПП 20-2 | 2200 | 700 | 160 | 1.28 | |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.25 | |
| ПП 13 | 1410 | 700 | 150 | 0.44 | |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |

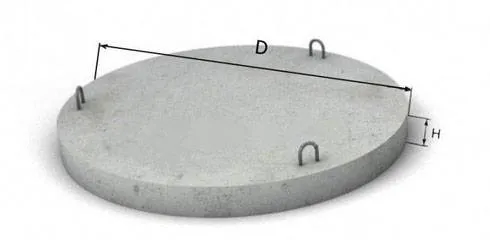

Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |

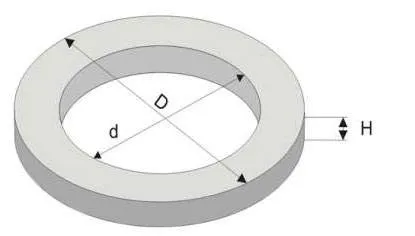

Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.13 | |
| КО1 | 900 | 600 | 100 | 84 | |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |

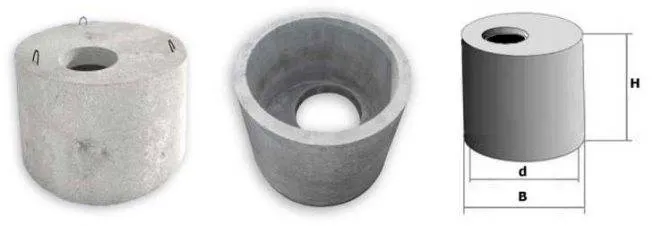

Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным проектным и научно-исследовательским объединением по водоснабжению и канализации (Союзводоканалниипроект) Госстроя СССР и Главным управлением архитектуры и градостроительства Москвы
РАЗРАБОТЧИКИ
Л.Н.Боровик; Г.Н.Афонин (руководители темы); Л.В.Ярославский; Ю.П.Алмазов; Г.И.Брянцева; Н.К.Козеева; Л.П.Щепин; А.Н.Кондауров; В.Е.Шейко; М.Л.Зайченко, канд.техн.наук; Р.М.Колтовская; В.И.Пименова; В.И.Деньщиков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15 января 1990 г. № 1
3. ВЗАМЕН ГОСТ 8020-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 5781-82 | 1.3.5; 1.3.8 | ГОСТ 13015.3-81 | 2.3 |
| ГОСТ 6727-80 | ГОСТ 13015.4-84 | 4.1 | |
| ГОСТ 10060-87 | 3.2 | ГОСТ 17624-87 | 3.1 |
| ГОСТ 10180-78 | 3.1 | ГОСТ 17625-83 | 3.6 |
| ГОСТ 10884-81 | ГОСТ 18105-86 | 3.1 | |
| ГОСТ 10922-75 | 1.3.7; 3.5 | ГОСТ 22690-88 | 3.1 |
| ГОСТ 12730.0-78 | 3.3; 3.4 | ГОСТ 22904-78 | 3.6 |
| ГОСТ 12730.3-78 | 3.4 | ГОСТ 23009-78 | |
| ГОСТ 12730.5-84 | 3.3 | ГОСТ 23858-79 | 3.5 |
| ГОСТ 13015.0-83 | 1.3.1; 1.3.3; 1.3.11 | ГОСТ 26433.0-85 | 3.7 |
| ГОСТ 13015.1-81 | 2.1 | ГОСТ 26433.1-89 | 3.7 |
| ГОСТ 13015.2-81 | ГОСТ 26633-85 |
5. ВНЕСЕНА поправка, опубликованная в ИУС N 3 1991 г. Поправка внесена юридическим бюро «Кодекс».
Настоящий стандарт распространяется на бетонные и железобетонные конструкции, изготовляемые из тяжелого бетона и предназначенные для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей.
Конструкции применяют в соответствии с указаниями рабочих чертежей конкретного трубопровода.
Гидроизоляция ↑
В некоторых случаях необходимо срочно гидроизолировать бетонные кольца. Такие случаи бывают тогда, когда грунтовые воды время от времени омывают конструкцию колодца из железобетонных колец, а потому ее необходимо обработать гидроизоляционными материалами заранее, еще при первичном монтаже.
Если этого не сделать тогда железобетонные конструкции подвергаются воздействию различных видов коррозии:
- выщербливание и выщелачивание бетона из конструкции;
- разрушение бетона под действием магнезиальных или сернокислых солевых веществ;
- деструкция поверхности под воздействием углекислоты;
- трещины и откалывание кусков бетона вследствие резких перепадов температур и влажности;
- крушится поверхность из-за действия грибковых и плесневых микроорганизмов;
- нарушения целостности покрытия в результате неправильного монтажа, подготовки бетона и ухода за ним;
- окисление металлической арматуры, в результате отсутствия гидроизоляции и как следствие полное разрушение железобетонной конструкции.
Всех этих, и многих других, проблем можно избежать, если вовремя сделать сплошную и локальную (местную) гидроизоляцию поверхности железобетона.
Сплошная гидроизоляция проводится при помощи таких мастик, смесей и суспензий как:
- проникающая глубокая гидроизоляция;
- инъекционная гидроизоляция;
- полимерцементная и любая другая обмазочная гидроизоляция;
- полимерная гидроизоляция;
- гидроизоляция специальными рулонными материалами.

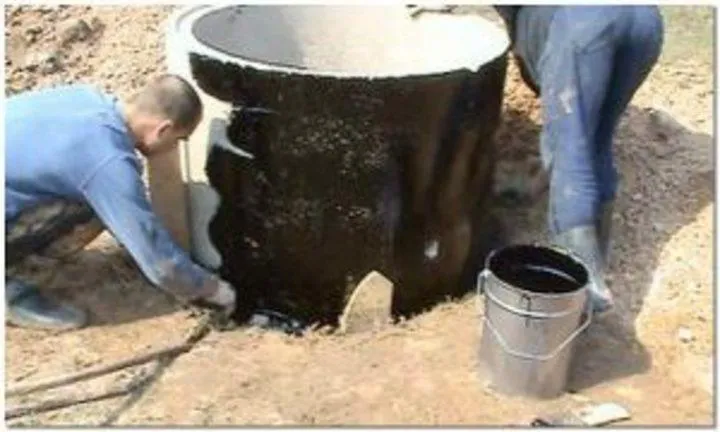

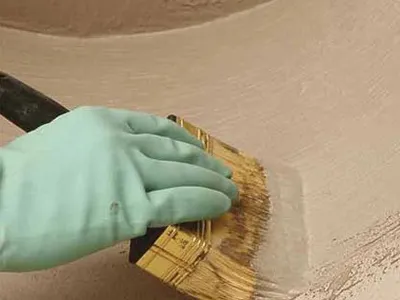

Фото: гидроизоляция
К локальной гидроизоляции можно отнести заделывание стыков и швов сантехническим силиконом или герметиком, которые отлично справляются со своей задачей не пропускать воду.
Важно! При нанесении таких материалов их необходимо как следует замазать, чтобы нигде не было никаких зазоров. Очень хорошо и широко используются не только полимерцементные или полимерные гидроизоляции, но также и те, которые изготавливаются на основе битума
В любом случае проведение этих работ – это не менее ответственное дело, чем сам монтаж
Очень хорошо и широко используются не только полимерцементные или полимерные гидроизоляции, но также и те, которые изготавливаются на основе битума. В любом случае проведение этих работ – это не менее ответственное дело, чем сам монтаж.
Ведь все ваши монтажные работы пойдут насмарку, если вы плохо защитите железобетонную конструкцию от проникновения влаги и потоков воды.
Как выполнить септик из бетонных колец — особенности монтажа
Из бетонных колец можно построить однокамерный или многокамерный септик. Канализационная выгребная яма считается самым простым устройством. Она представляет собой обособленный колодец из бетонных колец, расположенный неподалеку от места сброса стоков. Сброс жидких отходов производится благодаря смонтированной канализационной трубе.
Недостатки однокамерного септика в том, что он довольно быстро заполняется, процессы брожения нечистот в нем не происходят достаточно быстро, и осадок не успевает выпадать. Сливающиеся сюда отходы так и остаются грязными, а потому однокамерный накопительный септик придется чистить достаточно часто, каждый раз обращаясь к услугам ассенизаторской машины.

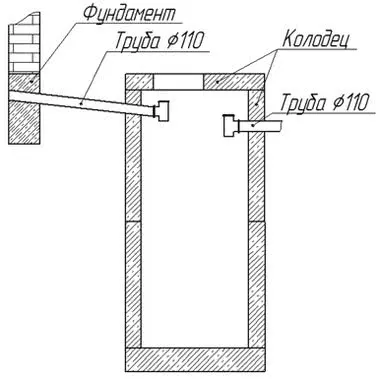

Схема однокамерного септика-накопителя
А многоуровневые септики требуют более весомых затрат при создании, зато на 100% гарантируют качественную очистку сточных вод. В результате образуется практически чистая техническая вода, которую можно использовать для полива сада и огорода. В этом случае канализационные стоки проходят последовательно три колодца, где происходят процессы брожения и бактериального разложения.
Что же касается монтажа бетонных колец под канализацию, то он происходит следующим образом:
- Если вы выбрали стандартные размеры бетонных колец для канализации (диаметр — 1 метр), то потребуется 2-3 кольца, установленных друг на друга посредством арендованного автокрана.
- Перед установкой канализационных жб колец непременно проводятся земельные работы — подготавливается котлован. Здесь можно использовать ручной труд (лопаты) или специальную землеройную технику. Яма подготавливается таким образом, чтобы ее диаметр превышал габариты колец на 20-30 см.
- На дне ямы, строго там, где будут установлены кольца, заливается бетонная подушка.
- После того, как дно высохнет, можно осуществлять установку необходимого количества колец. В процессе монтажа стык между бетонными кольцами цементируется, а для дополнительной гидроизоляции заделывается смолой.

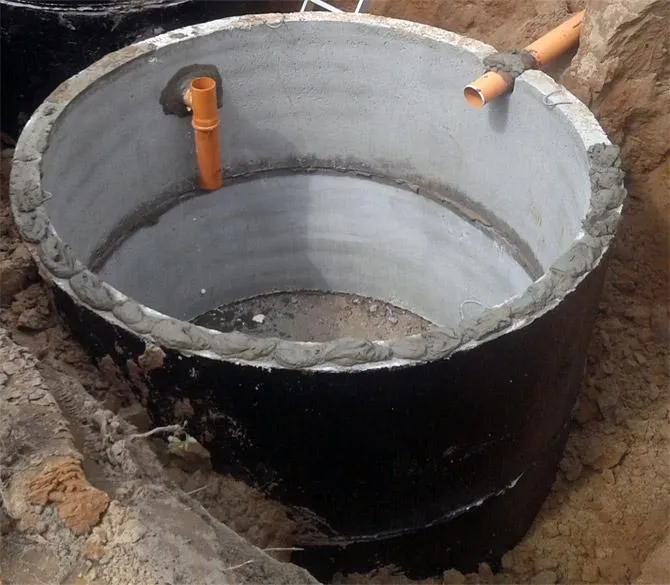

Монтаж бетонной канализации
- Желательно внешнюю поверхность септика дополнительно обработать горячим битумом. Таким образом обеспечивается защита канализационного колодца от воздействия грунтовых вод — тем самым срок эксплуатации всей конструкции существенно увеличивается.
- На уже смонтированные кольца устанавливается крышка, а между стенками септика и стенками котлована засыпается грунт.
Также в процессе монтажа необходимо предусмотреть прокладку канализационной трубы — либо для подачи стоков в септик, либо для транспортировки жидкости между уровнями.
Преимущества и недостатки
Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:
- Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
- Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
- Высокая герметичность создаваемой конструкции.
- Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
- Кольца легко сверлятся, что упрощает подключение трубопровода.
- Срок службы конструкции составляет не менее 50 лет.
Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:
| Параметр | Полимерпесчаные кольца | ЖБ кольца |
|---|---|---|
| Транспортировка и монтажные работы | Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную. | Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор. |
| Стыковка | Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации. | Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков. |
| Морозостойкость и влагостойкость | Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания. | Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение. |
| Химическая стойкость | Композитный материал выдерживает воздействие многих видов агрессивных веществ. | В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец. |
| Технологичность | Материал легко поддается сверлению обычным бытовым инструментом. | Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями. |
МЕТОДЫ КОНТРОЛЯ
3.1. Прочность бетона конструкций определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.
При испытании неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытаний бетона.
3.2. Морозостойкость бетона определяют по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава.
3.3. Водонепроницаемость бетона определяют по ГОСТ 12730.0 и ГОСТ 12730.5.
3.4. Водопоглощение бетона определяют по ГОСТ 12730.0 и ГОСТ 12730.3.
3.5. Сварные арматурные и закладные изделия контролируют по ГОСТ 10922 и ГОСТ 23858.
3.6. Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры определяют по ГОСТ 17625 или ГОСТ 22904.
3.7. Размеры, отклонения от плоскостности конструкций, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона конструкций проверяют методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.
3.8. Размеры конструкций проверяют следующим образом:
наружные и внутренние диаметры рабочих камер, стеновых и опорных колец, плит перекрытия и днища измеряют по двум взаимно перпендикулярным диаметрам;
толщину стенок рабочих камер и стеновых колец измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;
высоту рабочих камер и стеновых колец измеряют по четырем образующим в двух диаметрально противоположных сечениях;
толщину плит и опорного кольца измеряют в четырех местах по двум взаимно перпендикулярным направлениям.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер колодца
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Наружная гидроизоляция
Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.
Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.
Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.
Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.
Как рассчитать сколько кубов в кольце?
Для того чтобы рассчитать объем кольца и определить, сколько кубических метров (кубов) воды оно вмещает, нужно знать его внутренний и наружный диаметры, а также высоту.
Формула для расчета объема кольца: V = πh/3 * (R^2 + r^2 + Rr), где:
- V — объем кольца
- h — высота кольца
- R — наружный радиус кольца (половина внешнего диаметра)
- r — внутренний радиус кольца (половина внутреннего диаметра)
- π — число Пи (3.14)
Пример: пусть наружный диаметр кольца колодца равен 2 метрам, внутренний диаметр — 1,5 метра, а высота — 3 метра. Тогда радиус наружного края кольца равен 1 метру (2 метра / 2), а радиус внутреннего края — 0,75 метра (1,5 метра / 2). Подставив значения в формулу, получим: V = 3.14 * 3 / 3 * (1^2 + 0.75^2 + 1 * 0.75) ≈ 4.91 кубических метров
Таким образом, в данном кольце колодца вмещается около 4.91 кубических метров воды.
