Железобетонные кольца для канализации: классификация, размеры и монтаж

Содержание статьи:

• Какая существует классификация железобетонных колец
• Какими бывают размеры железобетонных колец для канализации
• Как рассчитать объем ЖБ колец
• Преимущества и недостатки ЖБ колец
• Как происходит монтаж бетонных колец
• Видео

Железобетонные кольца – это изделия, созданные из композитного материала, который называется железобетон. Он включает в себя два основных компонента: бетон и сталь.

Кольца могут иметь разный размер и диаметр, производятся методом литья с последующим затвердением смеси.

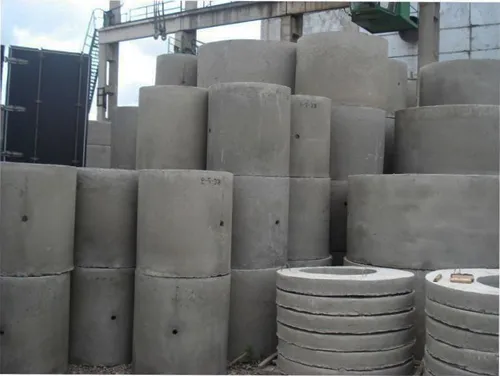

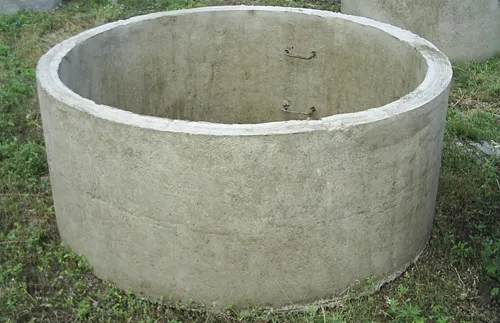

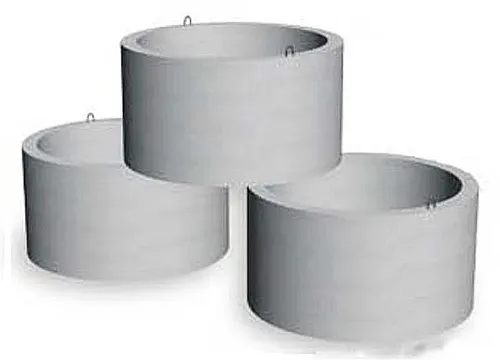

Так выглядят ЖБ кольца

Несмотря на достаточно широкую сферу своего применения в строительстве, чаще всего используются железобетонные кольца для канализации в частных домах. З

десь из них обустраивают приемники стоков – накопительные колодцы или септики – полноценные очистительные сооружения.

Также из бетонных колец изготавливаются ревизионные канализационные колодцы, которые располагаются в местах прокладки труб через каждые 30-50 метров.

Железобетонные кольца для канализации

Какая существует классификация железобетонных колец

Если говорить о классификации, следует сразу отметить, что все бетонные кольца для канализации делятся на две большие группы: стандартные и еврокольца.

В первом варианте речь идет про обычные изделия, которые при монтаже колодцев устанавливаются друг на друга, скрепляются на стыках при помощи цементного раствора и дополнительных металлических скоб.

Еврокольца изначально оснащены специальными замками или фальцами, обеспечивающими прочное соединение нескольких элементов.

При этом, диаметр евроколец может быть больше, чем у обычных ЖБИ.

Стандартные и евро кольца

Также разделяются кольца под канализацию по марке бетона, используемого в их производстве.

В данном случае она будет такой: В25 и выше.

Показатели морозоустойчивости не могут быть меньше F-100, а водонепроницаемость будет обозначаться маркировкой W-4.

ЖБ кольца для Вашей канализации

Следует отметить, что классифицируются ЖБ кольца для канализации и по особенностям своей конструкции.

Тут следует обращать внимание на буквенную маркировку.

Например, если изделия обозначаются сочетанием букв КС, это значит, что перед вами кольца стеновые.

Именно они используются в обустройстве канализационных систем для строительства септиков и колодцев.

Если вы видите маркировку типа КСД, это значит, что вам предлагают кольцо стеновое доборное.

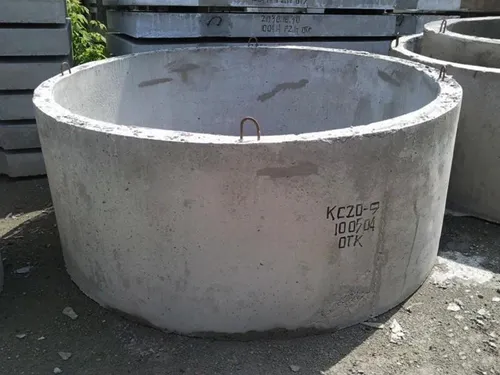

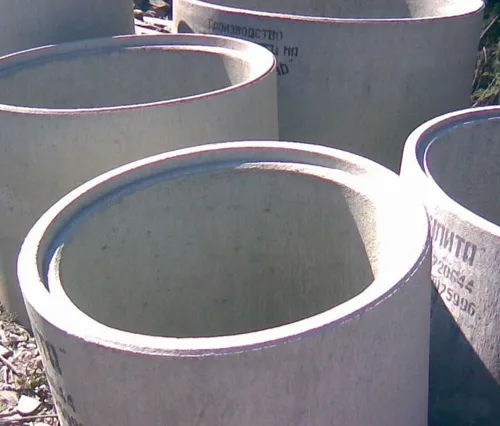

ЖБ кольцо марки КС

Какими бывают размеры железобетонных колец для канализации

Если говорить о размерах ЖБ колец, в общем, то эти показатели вы можете видеть в той же маркировке изделий после букв, о которых говорилось выше.

Изготовители в большинстве своем прописывают размеры в дециметрах.

Например, если расшифровывать обозначение КС-10-6, это значит, что диаметр изделия в данном случае составляет 10 дм или 1 метр.

Соответственно, высота кольца будет приравниваться к 0,6 м.

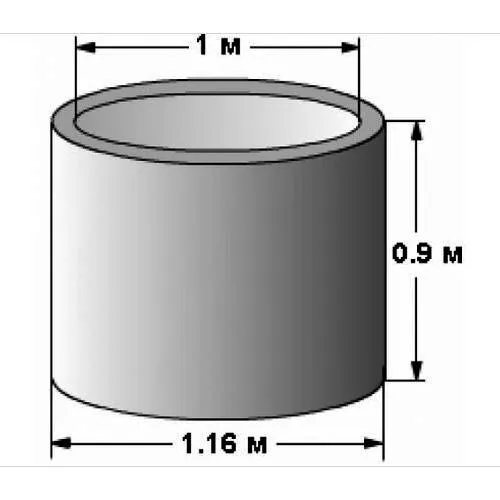

Размеры колец КС-10-6

Следует отметить, что если говорить именно про размеры бетонных колец для канализации, то здесь все будет на порядок проще.

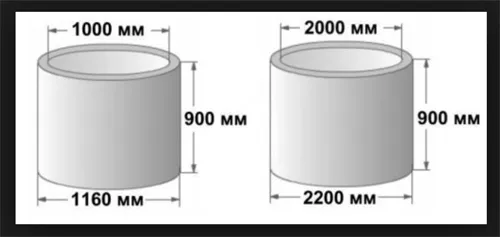

Стандартная высота одного изделия составляет 90 см. Диаметр может варьироваться в пределах 1-2 метров.

Но, если требуется соорудить конструкцию меньших размеров или использовать нестандартные кольца, следует обратить внимание на изделия с маркировкой КСД.

Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты.

Кольца стеновые доборные

Как рассчитать объем ЖБ колец

Для того чтобы определить объем колец канализационных колодцев, следует воспользоваться специальной таблицей соотношения размеров и показателей объема.

Тут вы можете видеть такие показатели как внутренний диаметр изделия, толщина его стенки, а также объем.

Соответственно, для того чтобы определить, какие все-таки нужны кольца ЖБИ для канализации, изначально нужно посчитать общий объем колодца.

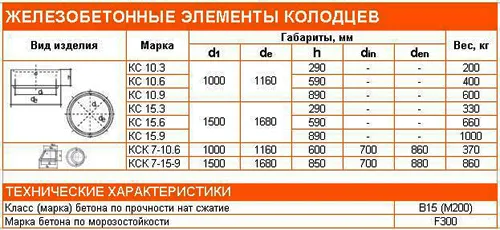

Таблица ЖБ колец

Расчеты будут вестись по очень простой формуле.

Тут потребуется перемножить три показателя:

• количество человек, постоянно проживающих в доме. Возьмем, к примеру, 5;
• дневная норма воды на одного человека в литрах. На сегодня этот показатель составляет 200 литров;
• количество дней, в течение которых стоки полностью перерабатываются. Это 3 суток.

ЖБ кольца на 3 кубометра вместе

Таким образом, произведя несложный расчет: 5*200*3, мы получим 3000 литров.

Переведя этот показатель в кубические метры, получим 3м3.

Именно такой объем должен иметь канализационный колодец для семьи из 5 человек.

Расчёт внутреннего объёма

Внутренний объем кольца считается по простой формуле. Здесь нужно перемножить R2 – радиус на высоту изделия и на 3,14 – постоянную величину.

Соответственно, чтобы получить радиус кольца, нам нужно выполнить расчет в обратном порядке.

Мы делим общий объем на 3,14 и на высоту колодца, которая в нашем случае составляет 2,3 метра при общей глубине 2,5 метра.

Так получается формула: R2=3/2,3/3,14. В результате радиус будет равен 0,65 м.

Так получается, что диаметр канализационного колодца должен быть равным 1,3 м. Такие изделия не выпускают, поэтому берем кольца диаметром 1,5 м.

Преимущества и недостатки ЖБ колец

Перед тем, как обустраивать канализацию из бетонных колец, следует рассмотреть все преимущества и недостатки этих изделий.

Преимущества будут заключаться в следующем:

Жб кольца – прочность, герметичность, долгий срок службы

• достаточно высокие показатели прочности;
• простой и предельно оперативный монтаж;
• высокая герметичность, особенно, при дополнительной гидроизоляции;
• продолжительный срок службы;
• доступная цена.

Безусловно, есть в этом случае и недостатки, которые тоже нужно знать, обустраивая канализацию из колец, изготовленных из железобетона.

К ним можно отнести следующие моменты:

Большой вес, установка техникой

• необходимость в аренде спецтехники для транспортировки материала;
• большой вес изделий, делающий невозможной их ручную установку, заставляющий обращаться за помощью спецтехники.

В любом случае преимуществ больше чем недостатков, соответственно, бетонный колодец для канализации можно назвать одним из наиболее подходящих вариантов.

Остается рассмотреть последовательность работ по установке.

Как происходит монтаж бетонных колец

Для того чтобы выполнить работу, вам не потребуется нанимать специалистов. Сделать все можно своими руками.

Установка канализационных колец будет осуществляться такими этапами:

• вырыть котлован соответствующего объема. Его высота и диаметр должны быть больше на 50 см, чем соответствующие показатели самого колодца;

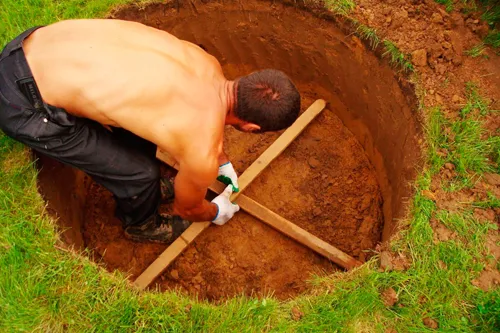

  Подготовка котлована

• утрамбовать грунт на дне котлована;
• залить дно бетонным раствором, дождаться его высыхания. Вместо заливки можно обустроить песчаную подушку высотой 10 см и уложить на нее бетонную плиту;
• опустить в котлован первое бетонное кольцо, обработать его стык с дном цементным или другим изолирующим раствором;

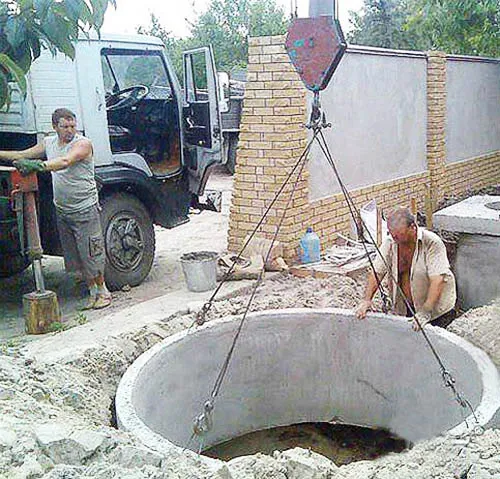

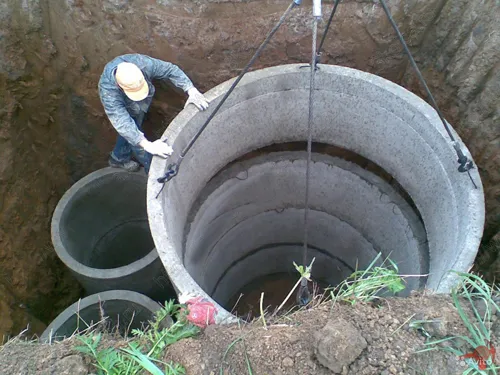

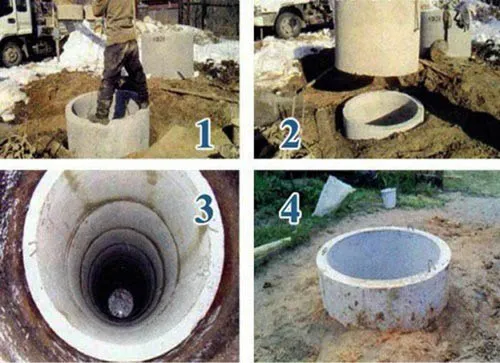

  Монтаж ЖБ колец

• проделать в кольце отверстие для сливной трубы, подвести ее к колодцу;
• установить второе кольцо, обработать все стыки герметизирующим раствором;



  Установка последнего кольца

• если планируется выполнение гидроизоляции внутреннего пространства, выполнить эту процедуру;

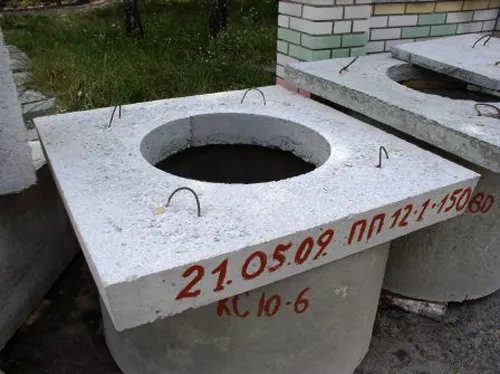

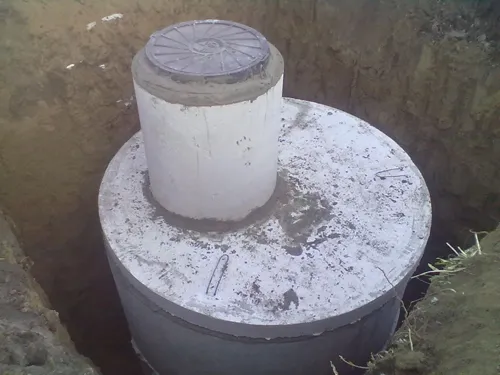

• установить бетонное перекрытие на верху последнего бетонного кольца;
• выполнить монтаж ревизионного люка.

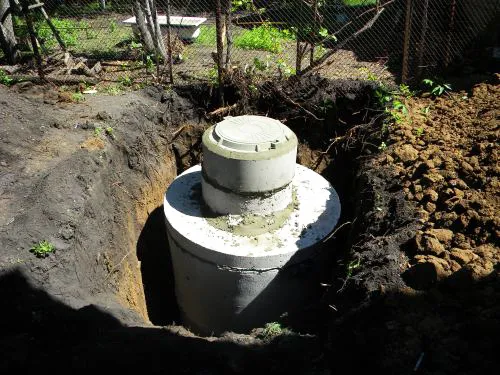

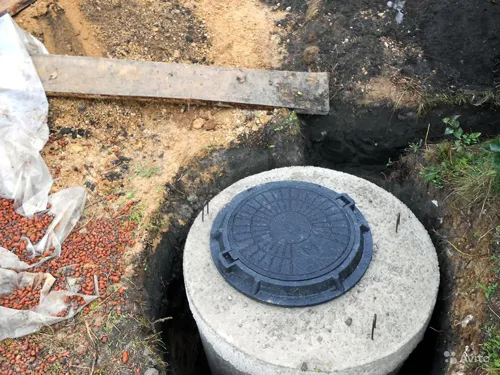

  Установка ревизионного люка

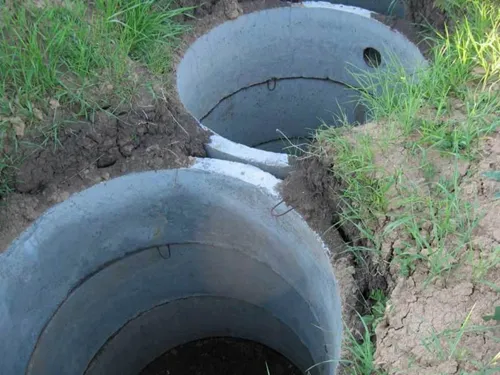

Если предполагается наличие второго колодца, куда будут поступать отстоявшиеся воды, установка колец для канализации будет немного усложнена.

На уровне приблизительно в 50 см от поверхности земли в бетонном кольце нужно проделать отверстие, куда будет подсоединяться труба.

Через нее стоки будут поступать в следующий колодец.

Срок службы септика из ЖБ колец 20-30 лет

Если говорить о сроке службы, то канализация из железобетонных колец сможет исправно проработать около 20-30 лет, если ее монтаж выполнен правильно.

Видео

Как рассчитать сколько кубов в кольце?

Для того чтобы рассчитать объем кольца и определить, сколько кубических метров (кубов) воды оно вмещает, нужно знать его внутренний и наружный диаметры, а также высоту.

Формула для расчета объема кольца: V = πh/3 * (R^2 + r^2 + Rr), где:

• V — объем кольца
• h — высота кольца
• R — наружный радиус кольца (половина внешнего диаметра)
• r — внутренний радиус кольца (половина внутреннего диаметра)
• π — число Пи (3.14)

Пример: пусть наружный диаметр кольца колодца равен 2 метрам, внутренний диаметр — 1,5 метра, а высота — 3 метра. Тогда радиус наружного края кольца равен 1 метру (2 метра / 2), а радиус внутреннего края — 0,75 метра (1,5 метра / 2). Подставив значения в формулу, получим: V = 3.14 * 3 / 3 * (1^2 + 0.75^2 + 1 * 0.75) ≈ 4.91 кубических метров

Таким образом, в данном кольце колодца вмещается около 4.91 кубических метров воды.
