Глубина закапывания канализационной трубы в частном доме: рекомендации и практические советы

Выбор глубины обустройства канализации

Определение правильной глубины для закапывания канализационной трубы своими руками зависит от соблюдения следующих рекомендаций: Важную роль в этом процессе играет соблюдение диаметра труб, рекомендованного в стандартах ГОСТ Р 51613, ТУ 2248-022-23208482-02, ВСН 48-96, ГОСТ 22689.2-89. Например, для наружной сточной магистрали рекомендуется диаметр 100 мм для внутреннего диаметра и 110 мм для наружного.

  1. Правильное устройство канализации основано на том, что трубы должны иметь диаметр, рекомендованный ГОСТ Р 51613, ТУ 2248-022-23208482-02, ВСН 48-96, ГОСТ 22689.2-89 – это значение для наружной сточной магистрали составляет 100 мм для внутреннего диаметра и 110 мм для наружного. Такими трубами отводят канализацию от унитазов, бассейнов, ванн или душевых кабинок. Для отвода канализации от кухонной раковины достаточно внутреннего диаметра 50 мм при наружном диаметре 55 мм;
  2. Уклон канализационной магистрали должен быть ≥ 3 см на один метр погонный трассы. Соблюдение уклона необходимо для нормального самотека стоков – при меньшем уклоне сточные воды будут образовывать мусорные пробки, а зимой замерзать, при большем уклоне – тоже;
  3. Учитываются характеристики и свойства материалов, из которых сделаны трубы;
  4. Учитываются свойства грунта – при монтаже прокладка выше глубины промерзания не приветствуется, иначе при нерегулярном сбросе стоков вода будет намерзать на стенках труб, и в конце концов образуется ледяная пробка, которая может разорвать стенки изделия;
  5. Принимается во внимание расположение септика и место выпуска канализационной трубы из здания.

Но ошибается тот, кто думает, что трубу нельзя укладывать выше точки промерзания грунта – можно поступать и так, только магистраль придется утеплять бо́льшим количеством теплоизоляции. И такое решение не всегда является прихотью – если длина трубопровода очень большая, то можно представить, какой глубины должна быть конечная точка выхода трубы в септик, и на какую глубину придется закапывать сам резервуар. Часто это невозможно ни технически, ни финансово.

Повороты и угловые соединения разрешается делать только для внутренней магистрали – снаружи делать это не рекомендуется.

Как глубоко необходимо закапывать канализационную трубу, на сколько метров или сантиметров, решается по нескольким причинам. Так, при укладке трассы на уровне промерзания грунта стоки быстро остывают до уличной температуры, что провоцирует появление пробки, и до наступления весны канализация не будет работать, если только не раскопать ее и не отогреть. Таких пробок можно не допустить, если делать минимальное количество поворотов и соединений по всей длине магистрали. Если поворотов не избежать, в таком месте обустраивается ревизионный коллектор (колодец) с люком для осмотра сточных труб и проведения профилактических или ремонтных работ. В таком отстойнике стены также утепляются, как и вся канализационная трасса. Повороты труб рекомендуется делать не в 450, а в 300, чтобы вода перетекала плавно, без завихрений.

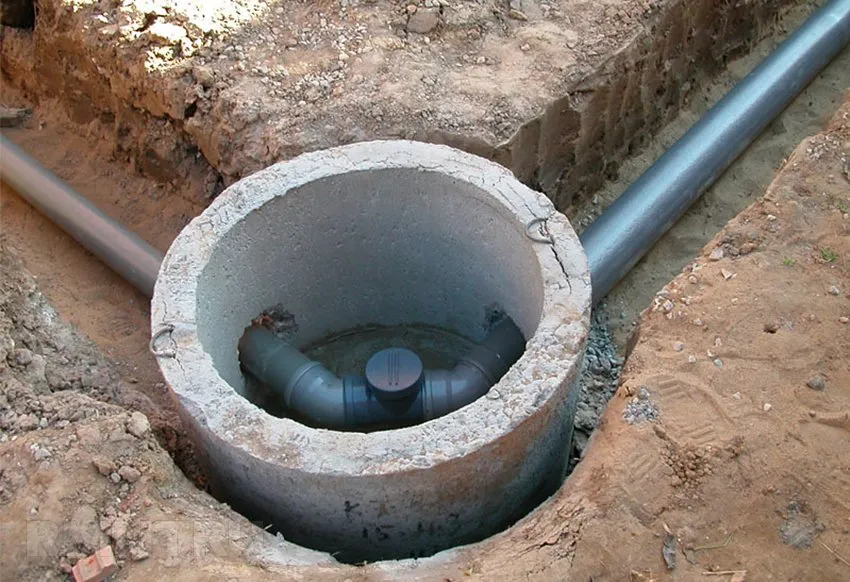

ревизионный люк

Для каждого региона уровень промерзания грунта зимой будет разным, но среднее его значение можно отследить по климатическим картам или справочным таблицам.

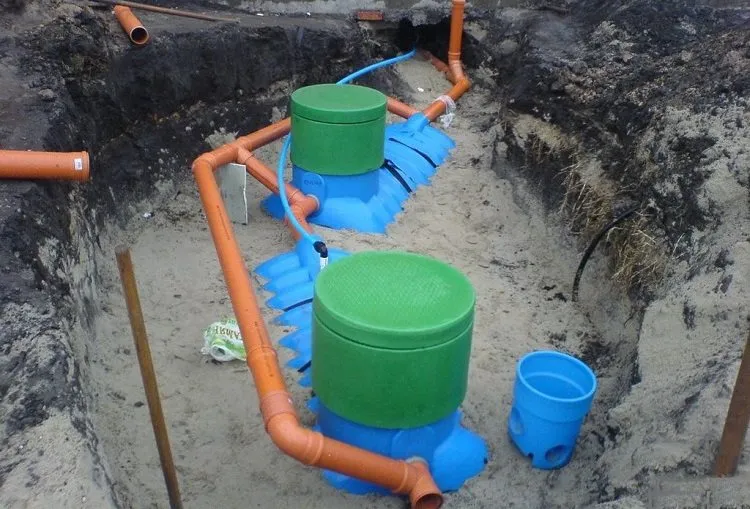

Расчет глубины для труб септиков и выгребных ям

Несмотря на то, что в наружном трубопроводе не остаются бытовые отходы или стоки — воздействие отрицательных температур может негативно сказаться на работе канализации

Поэтому важно правильно рассчитать глубину прокладки магистрали. Она зависит от нескольких факторов

Правила расчета глубины прокладки:

  • Наименьшая глубина трубопровода будет у фундамента дома – местах соединения внутренней и наружной канализации. Она должна быть больше уровня промерзания грунта.
  • Высота подъема грунтовых вод. Они создают давление на трубопровод и искусственно снижают глубину во время паводков или обильного таяния снега.
  • Тип почвы. Не на всех участках есть возможность сделать траншею необходимой глубины. В особенности это относится к грунту с преобладанием скальных пород. Решение проблемы – утепление трубопровода.

Перед укладкой труб нужно правильно обустроить траншею. После ее формирования следует выполнить ряд действий.

На дно засыпается песчаная подушка и тщательно утрамбовывается. Затем из слоя щебня формируется основание для трубы. Проверяется ее уклон и расположение относительно септика. Окончательная засыпка делается после проверки герметичности магистрали. Учитывается степень давления грунта на поверхность трубы.

Какая глубина оптимальна для прокладки канализации?

Канализация в частном доме: схема, глубина укладки своими руками

На всех этапах строительства следует искать пути для снижения затрат на те или иные инженерные сети. Например, для расчета глубины канализации необходимо иметь в виду  степень промерзания грунта, уровень осадочных пород и другие не менее важные параметры, вплоть до определения общей стоимости на земляные работы.

Способы укладки труб

Монтаж трубопровода снаружи помещения осуществляется двумя методами:

  1. когда укладка выполняется прямо на грунт, в предварительно вырытую канаву. Перед монтажом септик, дно канавы засыпают песком (открытый способ);
  2. когда труба укладывается в железобетонные V — образные лотки (закрытый способ).

Второй надежнее, так как соприкосновение трубы с грунтом минимально и при нем трубы дольше не подвергаются коррозии, а давление грунта на них меньше. Но этот способ обходится намного дороже первого.

Параметры при выборе глубины

При прокладке трубопровода необходимо учитывать следующие параметры:

  • уровень грунтовых вод и степень их промерзания;
  • наименьшую глубину точки входа в труб  или коллектор;
  • данные о прочности труб (технические характеристики);
  • нагрузки (динамические и другие), которые неизбежно появляются при движении транспорта.

Если необходимо выяснить, на какой глубине прокладывать канализацию, то ответ следует искать в нормативных документах (СНиП 2. 01. 01. 82) и по карте замерзания глубинных вод.

Например, глубина прокладки в районе города Москва составляет 130 — 140 см, а около Сочи — только 80 см.

При применении труб диаметром меньше 500 мм,  глубину прокладки необходимо уменьшить на 30 см, а если диаметр трубопровода свыше 500 мм, то канализацию укладывают  глубже на 500 мм.

Но это относится только к крупным проектам. При постройке жилья монтируют канализацию, которая работает по принципу самотека, то есть имеет уклон  (не менее 2 см на трубометр), который необходимо строго поддерживать по всей длине трубы, иначе система перестанет функционировать.

Таким образом, если  ваш дом располагается недалеко от города Москва, а септик находится на расстоянии 20 м от дома, то необходимый уклон, составит  всего 1,5 метра.

Состав наружной системы коммуникаций

Перед тем как решать, – на какую глубину закапывать канализационную трубу, требуется определиться с конструкцией внешней системы водоотведения.

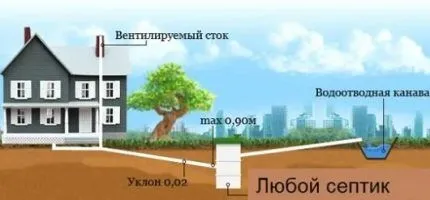

На загородном участке прокладывается устройство по сбросу бытовых стоков и отводу ливневых стоков. В последнем случае, специальные мероприятия осуществляются при значительной площади самого земельного участка и размеров кровли наземных построек. Таким требованиям отвечают наделы более 10–15 соток со строительными сооружениями от 100–150 м².

Определяем глубину заложения канализации

В процессе укладки труб обязательно учитываются следующие моменты:

  • изделия должны иметь достаточный диаметр;
  • норма уклона составляет 0,03 метра на каждый погонный метр трубы. Заметим, что угол канализационной трубы очень важен, иначе система не будет работать;
  • изделия обладают разными свойствами в зависимости от материала, из которого они изготовлены;
  • месторасположение септика и точка выхода канализационной трубы из дома.

Важно сделать угол наклона согласно СНиП, только в этом случае удастся добиться самопроизвольного движения сточных вод и минимизировать риск возникновения засоров. В доме можно создавать сколько угодно поворотных точек и соединений труб, но на улице лучше их избегать.

Глубина и уклон укладки канализации на выходе из дома

Глубина и уклон канализационных труб определяется нормативными документами. В СНиП установлено, что закладывать канализацию можно на глубине от 70 см. При этом расстояние от уровня промерзания должно быть не меньше 30 см.

В основном канализационный трубопровод предназначается для самотечного отвода бытовых отходов из загородного дома. Это становится возможным в случае сохранения небольшого уклона. В соответствующем нормативном документе предписано, что для труб, диаметр которых не превышает 50 мм, необходим уклон в 3 см на каждый метр длины. Если же диаметр сечение больше, то показатель изменяется на 2 см. Читайте также: «Какой уклон канализационной трубы должен быть и как его сделать».

Канализация в частном доме: схема, глубина укладки своими руками

При меньшем уклоне трубопровода движение бытовых стоков будет затруднительным. В противном случае — слишком быстрым. Первый вариант приведет к засорению труб с необходимостью их регулярной чистки. А второй связан с быстрым выходом трубопровода из строя.

Для проверки уклона необходимо использовать строительный уровень. Укладка канализационных труб в частном доме выполняется таким образом, чтобы они плотно прилегали к земле. Иначе на них будет оказываться повышенная нагрузка, тогда канализационная система быстрее износится.

Если планируется налаживание системы канализации с откачиванием, то необходимость в уклоне труб отпадает. Она требуется только в случае естественного хода бытовых отходов.

Характеристики прочности труб

Выбранные трубы при покупке должны соответствовать следующим характеристикам:

  • они должны быть устойчивыми к химическим веществам, грунтовым водам и прочим агрессивным средам;
  • термическая устойчивость;
  • устойчивость к механической деформации, в том числе и растяжению, расширению и увеличению на них нагрузки;
  • с внутренней стороны коэффициент скольжения должен быть минимальным.

Данные требования также учитываются и для фасонных деталей, применимых для герметичной связки и конструкционной стабилизации. Размеры труб зависят от назначения и самого проекта. Самый распространённый вариант канализационных труб – с диаметром в 11см, но возможно использование и с 25см и длиной до 3м. Гофрированные трубы имеют сечение в 21см и двухслойную структуру.

При приобретении изделий из ПВХ следует обращать внимание на степень жёсткости. Класс Sвам подходит для глубоких работ. В тёплых регионах используется класс L, поскольку их глубина прокладывания составляет не более 1м, для более холодных регионов используют класс N.

Монтаж

 Сборка трубопроводов не составляет никакой сложности. Начинают от точки выхода из дома и постепенно приближаются к месту входа в септик. Иногда помогает предварительная черновая сборка, позволяющая уточнить, насколько правильно произведены расчеты, соблюдены ли уклон и глубина канализации в частном доме. Небольшие расхождения с расчетными значениями возникают практически всегда, поэтому возможность внести необходимые поправки во время черновой сборки весьма полезна.

Окончательный монтаж производят одновременно с утеплением и герметизацией соединений. Особое внимание следует уделять изгибам и точкам входа/выхода трубопроводов, где возможность образования наледи и засоров наиболее высока. После окончания сборки производят проверку системы на работоспособность и наличие протечек. Если никаких проблем не возникает, траншею закапывают. С этого момента канализационная система считается введенной в эксплуатацию.

Защита от промерзания

Утепление наружной канализации может быть единственной альтернативой при невозможности сделать траншею необходимой глубины

Для этого можно использовать различные материалы, важно, чтобы они не разрушались под воздействием влаги или перепада температур

Канализация в частном доме: схема, глубина укладки своими руками

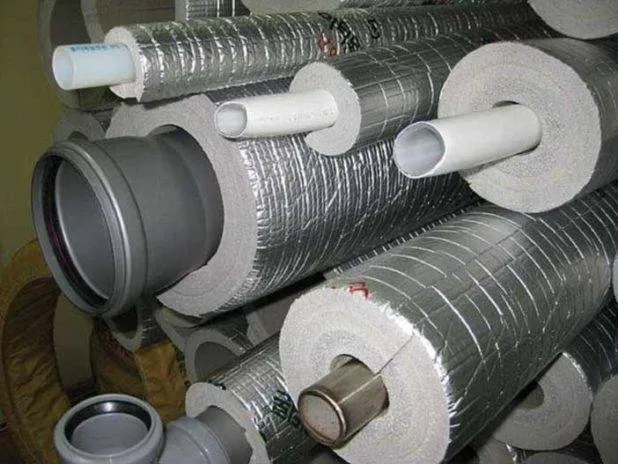

В качестве утеплителя можно использовать такие материалы:

  • Скорлупа из пенопласта или экструдированного пенополистирола. Характеризуются простотой монтажа, доступной стоимостью, не пропускают влагу.
  • Базальтовая вата. Можно использовать формы в виде скорлупы или листовой вариант утеплителя. Обязателен монтаж водонепроницаемой пленки, так как вата пропускает воду.
  • Вспененный полиэтилен. Обладает хорошими теплоизоляционными качествами, но имеет недостаточную толщину. Может использоваться для формирования дополнительного защитного слоя.

Альтернативный вариант – установка резистивного нагревающего кабеля. Но из-за большого диаметра трубопровода потребуется мощная модель, что не всегда является целесообразным и может не соответствовать рамкам бюджета.

Прочность трубы как фактор, влияющий на определение глубины укладки

Сегодня чугунная труба уходит постепенно в прошлое, и все канализации делают из легкого ПВХ аналога. Кто часто сталкивался с этим, знает, что пластиковые трубы менее прочные. Некоторые из них даже можно сжать рукой. Если такое изделие придавить грунтом, стенки просто сплющатся.

Выбирая самостоятельно трубы надо уметь их различать. Существуют изделия для внутреннего монтажа серого цвета и для наружного – оранжевого цвета. Последние намного прочнее и их можно без опасения закапывать в землю. Трубы для внутренних работ мягкие и вес грунта не выдержат. В исключительных ситуациях дома их можно использовать для наружных работ в ж/б лотках или гильзах, где они будут защищены от внешнего давления.

Сделав правильный монтаж канализационной трубы в частном доме, можно не беспокоиться о частых заторах и замерзании системы зимой, но периодически проводить обслуживание все же необходимо.

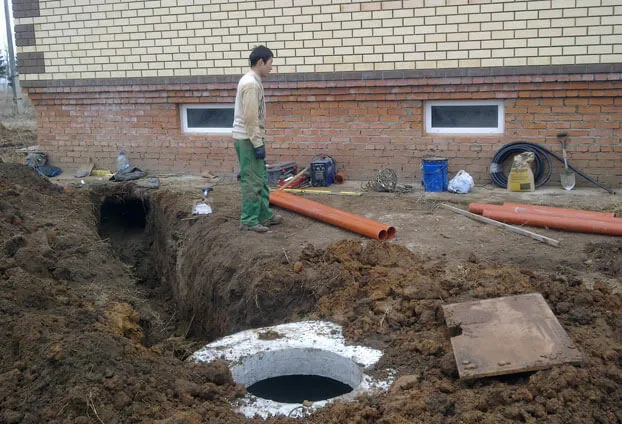

Земляные работы при строительстве наружной канализации

Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:

  • Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
  • При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

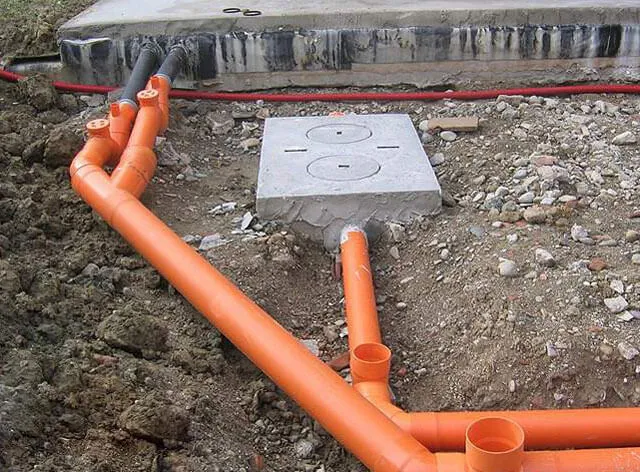

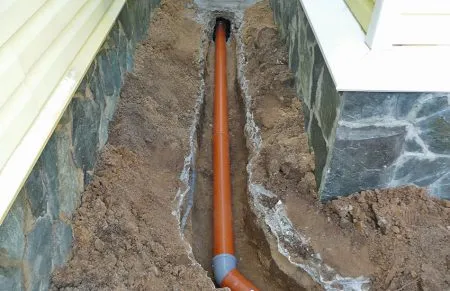

Проложенные в траншеи трубы канализации

Порядок составления схемы сети

Когда рассчитывается канализация в частном доме схема глубина укладки трубы в первую очередь надо учитывать ландшафт. Конечной точкой приема нечистот служит септик или выгребная яма. Их расположение должно быть в самой нижней точке, а все трубы, идущие к ним из дома, укладывают под углом в сторону слива.

Определять вид очистного сооружения и глубину укладки труб надо с учетом следующих факторов:

  • уровень грунтовых вод;
  • тип грунта;
  • максимальная глубина промерзания при сильных морозах.

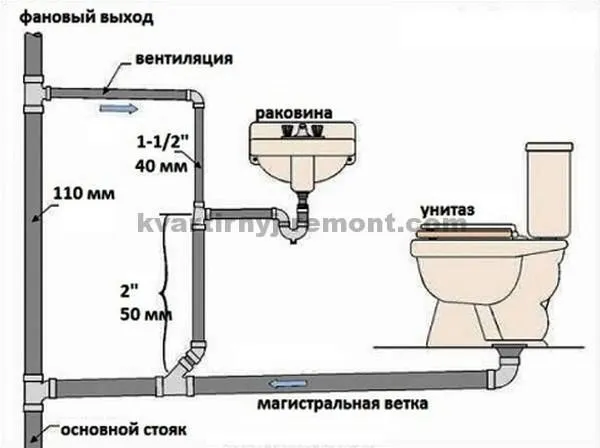

Общая схема канализации состоит из двух частей. Первая – определяет внутреннюю разводку трубопровода и точки подключения к нему всех сантехнических приборов. Вторая часть предусматривает разработку наружной системы трубопровода и всех узлов. Здесь учитываются все колодцы, при надобности очистные сооружения, определяется направление траншеи для укладки труб. Чтобы самостоятельно составить схему, за основу надо взять стояк внутри дома плюс прилегающие к нему ответвления. Дальнейшая разметка под трубопровод происходит уже от них.

глубина прокладки канализационной трубы в частном доме

Нужно ли прокладывать канализационные трубы ниже уровня промерзания?

Многие неспециалисты ошибочно полагают, что глубина прокладки трубопровода для местной канализации должна превышать глубину промерзания. На самом деле это далеко не всегда возможно.

Чтобы было понятно, рассмотрим конкретный пример. Принято считать, что в средней полосе почва промерзает на глубину 1,6 метра. Расстояние от дома до первой камеры септика составляет 15 метров, следовательно, если использована труба диаметром 100 мм,  уклон канализационной трубы составит 30 см.

Таким образом, точка входа в септик по нашим расчетам будет располагаться на глубине 1.9 метра(1.6+0,3=1,9). А если еще в стороне расположения очистного сооружения имеется повышение рельефа, то нужно будет учитывать и разницу высот.

Таки образом, если планировалось устроить септик стандартной глубины 2,7 метра(из трех бетонных колец по 0,9 м), то при столь низко расположенной точке входа его полезная глубина составит всего 0,8 метра(2,7-1,9=0,8), что, конечно, является недостаточным.

То есть, чтобы достичь запланированного полезного объема, придется рыть котлован уже под пять стандартных колец. А это уже довольно значительные дополнительные затраты на материалы и копку котлована. К тому же, решая строить столь глубокий септик, нужно учитывать и такое обстоятельство, как уровень грунтовых вод.

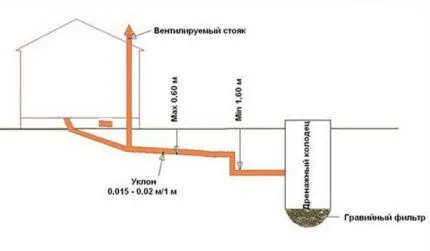

Расчет глубины прокладки водоотвода

Для проведения точных расчетов и определения конечной отметки, на которую можно закопать трубопровод, необходимо учесть сразу несколько параметров:

  • рекомендуемую по региону глубину заложения канализации;
  • высоту септика, в том числе из бетонных колец или даже автомобильных шин;
  • протяженность магистрали от выхода из дома к приемнику;
  • уклон коллектора.

Для примера возьмем среднюю полосу России, для которой рекомендуемая глубина укладки коллектора варьируется в пределах 80-120 см. При этом имеем высоту септика 1,5 м. Общая длина магистрали 15 метров. Здесь принимаем во внимание, что рекомендуемый уклон для безнапорной канализации составляет 0,8-1 см на каждый погонный метр (для труб сечением 220 мм). От точки выхода из дома до септика коллектор углубится на 15 см. Значит, траншею копают на глубине 80 см от выхода из коттеджа и делают конечную точку канала уже на отметке 95 см.

Если ввиду особенностей рельефа невозможно соблюсти рекомендуемую глубину на одном из участков протяженности коллектора, эту часть труб следует хорошенько утеплить. При укладке трубы нужно надежно фиксировать, чтобы со временем они не сдвинулись под статической или динамической нагрузкой.

Канаву под канализационную линию всегда копают на 15-20 см глубже. Это место займет в дальнейшем песчаная подушка-основание под магистраль.

Требования СНиП

Самым первым требованием СНиП относительно канализационной системы является запрет на создание наземных или надземных сетей. Это означает однозначную необходимость прокладывать трубопровод под землей.

Второе, не менее важное требование — использование труб с минимальным диаметром 150 мм для напорной системы и 200 мм, если система самотечная. Ливневые системы строятся из труб 250 мм (общие сети) или 200 мм (дворовые линии), Для маленькой частной системы загородного дома допускается использование труб диаметром 110 мм.

Прямого указания на то, какой должна быть глубина заложения канализации, не имеется. Это вызвано тем, что территория нашей страны велика, для разных регионов нужно принимать собственные правила. Поэтому указывается, что глубина канализации должна определяться для каждого случая индивидуально, на основе опыта эксплуатации подземных сетей в данной местности.

Максимальная глубина определяется по прочности материала трубопроводов, величине нагрузки от грунтовых слоев и прочим факторам. На практике принято руководствоваться наименьшими значениями, так как чрезмерно глубокая закладка — это излишние трудозатраты как во время строительства, так и при выполнении ремонтных работ.

При отсутствии данных минимальная глубина заложения канализации определяется как глубина промерзания грунта минус 0,3 м (для труб диаметром до 40 см). При этом, в любом случае труба должна быть погружена в грунт не менее, чем на 0,7 м. Требование вполне разумное, но на практике оно выполняется редко. Причинами этого являются:

  • невозможность выкопать глубокую траншею из-за близкого залегания почвенных вод;
  • наличие телефонных или электрических кабелей, иных подземных коммуникаций;
  • необходимость копать траншею своими руками.

Таким образом, глубина канализационной трубы 110 мм для наружной канализации частного или загородного дома не может быть меньше 70 см, а максимальный предел ограничен уровнем промерзания.

Глубина залегания труб внешней канализации

Важность правильного выбора глубины прокладки канализации обусловлена множеством факторов. Так, при залегании трубопровода на уровне промерзания, стоки будут остывать, что повлечёт образование заторов. В результате пользоваться канализацией станет невозможно до потепления. Помимо этого, препятствует возникновению заторов минимальное количество соединений.

Следует также знать, что, чем меньше поворотов во внешней системе отвода бытовых стоков, тем меньше вероятность возникновения необходимости отрывать трубы с целью их прочистки. Ведь наличие изгибов оказывает непосредственное влияние на пропускную способность трубопровода и скорость движения нечистот. Но если избежать поворотов невозможно, в точке стыка необходимо сделать колодец, беспрепятственно осмотреть который можно в любой момент.

На какую глубину закапывать канализационную трубу

Система канализации должна иметь минимум поворотов и стыков

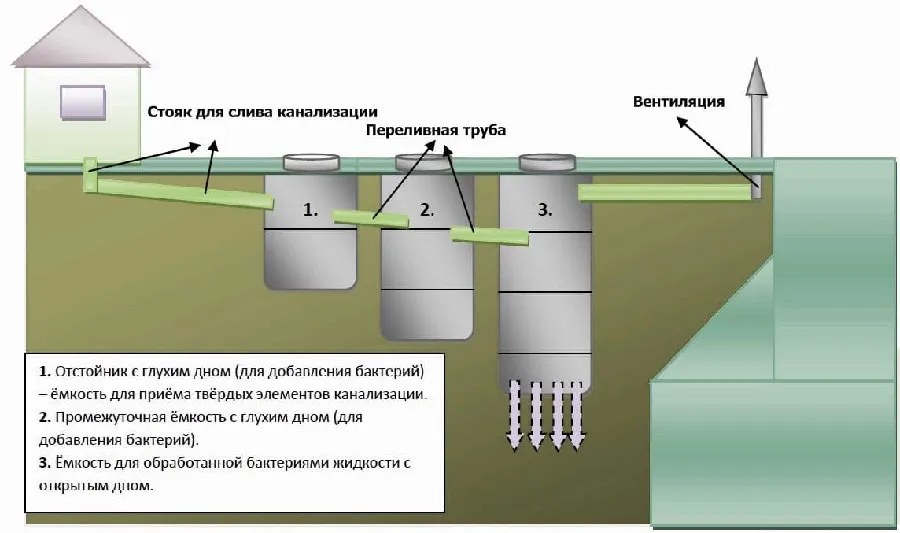

Самый простой способ обустройства канализации – это использование септика. Устанавливается он в вырытый рядом с домом котлован. Причём удалённость его от здания должна превышать 5 метров. А рекомендуемая глубина погружения септика в землю – полтора метра. Чтобы он не переполнялся грунтовыми водами и не разрушался под давлением грунта, в котловане можно сделать бетонный саркофаг.

При расчете, на какую глубину нужно закапывать трубу канализации, учитывать только глубину залегания септика и уровень промерзания грунта недостаточно. Другим немаловажным фактором является рельеф и структура почвы, на которой возведён дом.

Например, строительство может вестись на склоне. В этом случае вполне логичным будет запуск канализационных стоков вниз. Но тут же возникает вопрос: какой должна быть глубина прокладки трубы канализации в частном доме? Ведь выполнение требования о том, что на всём протяжении трубопровода необходимо соблюдать уклон 2˗3 см, может быть просто невозможным. В этом случае у самого дома закапывать трубу придётся очень глубоко. Но, так или иначе, без распределительных или перепадных колодцев не обойтись. Они притормозят скорость продвижения стоков к очистному сооружению.

На какую глубину закапывать канализационную трубу

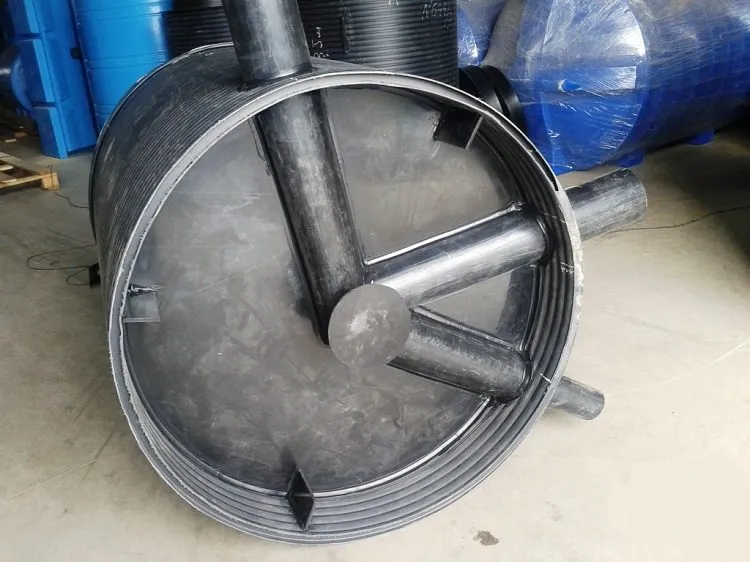

Перепадной колодец снизит скорость движения сточных вод по канализационным трубам

Если не провести расчеты, то очень скоро придется столкнуться с проблемой быстрой засоряемости водоотвода или произойдет протечка из-за износа. Колодец из пластика, скорее всего, тоже придется утеплить, чтобы беспроблемно пользоваться канализацией в серьезные холода.

Узнать глубину, на которой присутствующая в почве влага превращается в лёд, можно с помощью специальной карты. Она так и называется: «Карта глубины промерзания грунта». Внимательно изучив её, вы определите, какая минимально допустимая глубина заложения канализации в вашем регионе.

Для некоторых крупных городов РФ ниже представлена сводная таблица глубины промерзания различных грунтов.

Таблица 1

Город Нормативная глубина промерзания, метры.
Крупнообломочные грунты Пески средней крупности, крупные Мелкие и пылеватые пески Суглинки, глины
Москва 2,0 1,76 1,64 1,35
Санкт-Петербург 2,04 1,80 1,68 1,38
Нижний Новгород 2,20 1,94 1,81 1,49
Новгород 1,82 1,60 1,49 1,22
Владимир 2,12 1,87 1,75 1,44

Необходимость правильного выбора минимальной глубины

Придерживаться требуемой глубины траншеи нужно по нескольким причинам. Например, если трубы проложены на уровне промерзания почвы, может остыть жидкость, появиться затор, что станет причиной того, что канализацией станет невозможно пользоваться до наступления тепла. Появления засоров можно избежать, если сделать минимальное количество соединений. Если без поворотов труб обойтись не удается, в точке стыка обязательно делается колодец, свободный доступ в который нужно обеспечить. При возникновении проблем с канализацией можно будет легко прочистить трубы и проверить качество соединений.

Канализация в частном доме: схема, глубина укладки своими руками

При прокладке трубопровода нужно обязательно учитывать глубину промерзания грунта. В каждом регионе этот уровень отличается. Чем суровее зимы в определенной местности, тем глубже должна быть траншея для канализационного трубопровода.

На какую глубину закапывать канализацию: рекомендации по устройству системы

Сегодня мало кто довольствуется уличным туалетом на дачных участках и в загородных домах, как это было лет двадцать назад. Все постепенно прокладывают себе местную канализацию. При этом возникает один из самых главных вопросов – на какую глубину закапывать канализацию? Давайте разберемся!

Необходимые трубы для канализации

Ранее для этих целей использовались исключительно трубы из металла, однако они достаточно сильно подвержены воздействию коррозии, из-за чего срок их службы не велик. Сегодня для решения этой проблемы начали использовать пластик.

Дополнительный плюс к его долговечности заключается в том, что для монтажа нет необходимости проводить сварочные работы и задействовать строительную технику, ведь пластиковая труба того же диаметра, что и металлическая, на порядок легче.

Выбирая трубы для местной канализации, необходимо учитывать, что существуют различия между внутренней и наружной канализацией.

  • Внутренняя – это вся сантехника, которая размещается внутри дома,
  • Наружная – трубопровод размещен на улице, а также очистные сооружения, накопители.

Отличить трубы можно по их расцветке. Так, трубы для улицы имеют коричнево-оранжевый цвет, а трубы для дома – светло-серые. Необходимо внимательно изучать информацию в сопроводительных документах. Производители подробно описывают сферу применения всех типов труб. Также следует поинтересоваться сертификатом качества, который гарантирует покупку качественного товара.

Глубина и уклон прокладки труб

На какую глубину копать канализацию на выходе из дома? Если ориентироваться на стандарты СНиП, то система должна выходить из дома на 30 см выше, чем отрезок промерзания. При этом он не должен быть менее 70 см. На деле, учитывая условия нашей климатической широты, чаще всего трубы прокладываются на удалении от поверхности почвы в 50 см. Этого вполне достаточно, если сверху не будет устроена площадка или проезжая часть, которая будет очищаться от снега в зимнее время.

Определяя, какая будет глубина заложения канализации, следует учитывать тот фактор, что в большинстве случаев планируется, что стоки будут уходить самотеком, благодаря уклону трубы. В связи с этим необходимо определить ее уклон.

Примечание! Если планируется не сточная система, а откачивание, то делать уклон необязательно.

Нормы предполагают, что при диаметре трубы до 50 миллиметров уклон должен быть из расчета 0,03 метра на метр трубопровода. Трубы до 100 миллиметров ложатся под уклоном 0,02 метра. При нарушении этих норм уход стоков будет слишком быстрым или же слишком медленным. В обоих случаях это повышает шансы засорения, так как начнется оседание твердых отходов, которые будут препятствовать движению потока.

Ошибочно считается, что глубина прокладки канализации должна превосходить слой промерзания. Но это не всегда возможно. Поэтому определяться с глубиной следует, исходя из конкретной ситуации.

Совет! Для точного расчета глубины обратитесь за помощью к специалисту.

Из всего вышесказанного делаем следующие выводы:

  • В средней климатической полосе глубина залегания канализации будет равняться 0,5 метра. Дальше от дома система должна идти под уклоном, рекомендованным СНиП,
  • О том, что трубы перемерзнут, беспокоиться не следует. Слив воды происходит при комнатной температуре, поэтому вся изморозь смывается. Также трубы нагреваются в результате биологических процессов в септике. А при неиспользовании системы она пустует, потому и замерзать там попросту нечему.

На какую глубину закапывать канализацию: рекомендации по устройству системы Если вы до сих пор не имеете представления, на какую глубину закапывать канализацию, то в нашем видео вы отыщите ответ на этот вопрос, да и на многие другие тоже.

Глубина закладки и оптимальная величина наклона

Для труб, у которых диаметр достигает 50 мм, СНиП рекомендует делать уклон равным 3 см из расчета на один метр укладки.

Если сечение трубы достигает 100 мм, то уклон можно уменьшить на один сантиметр. Чтобы канализация не засорялась, и не возникали возможные «зажиривания», уклон желательно увеличить примерно на полсантиметра на каждый метр разводки.

Такие же значения угла наклона выдерживаются во время прокладки труб на участке около дома. В фундаменте устанавливается гильза. Ее диаметр больше основной трубы на 15 см. Благодаря гильзе происходит переход к внешней канализации. Ее монтируют выше величины промерзания грунта на 30 см.

Затем роется траншея, обеспечивающая выхода к септику. Ее ориентировочная глубина должна быть не более одного метра.

Не стоит закапывать канализационные трубы ниже существующего уровня промерзания. Его средняя величина не превышает 1,6 м. Такие работы будут очень нерентабельны, так как нужно будет сделать большую глубину септика. Если будет выдержан постоянный уклон примерно 4–5 м, возможно появление грунтовых вод.

Такие работы требуют дополнительных финансовых вложений, так как необходимо установить дополнительные бетонные кольца и особые гофрированные трубы высокой прочности. Они отлично выдерживают напор водостока, они не деформируются при большой массе грунта.

Обычная температура стока всегда больше чем в комнате, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают греющий кабель.

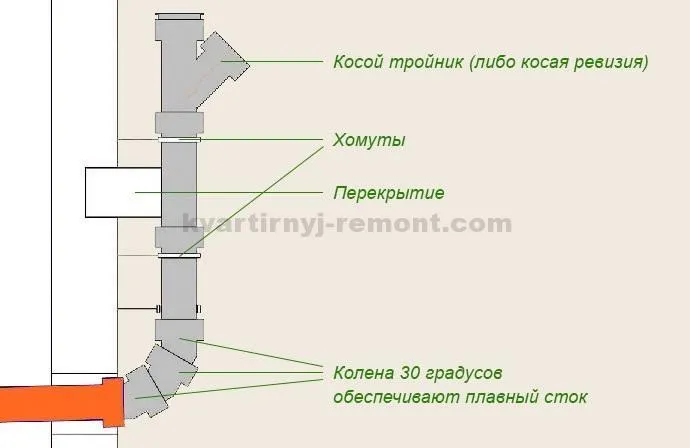

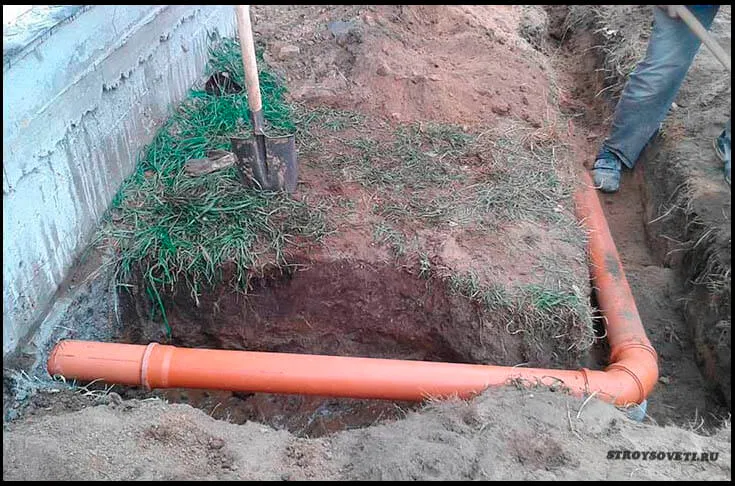

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

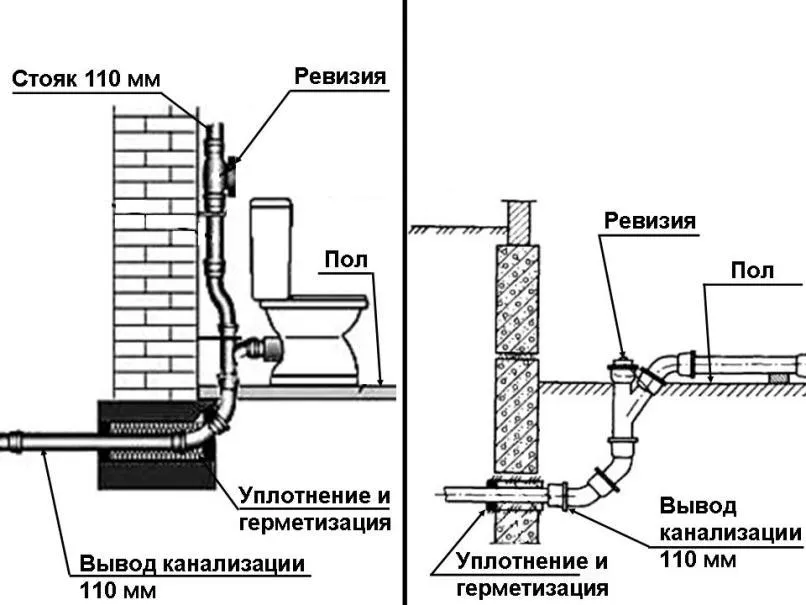

Схемы вывода канализации

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

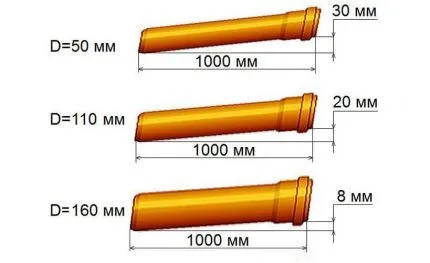

нормативы уклона труб
При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

нормативный уклон канализации
Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика. Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

  1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
  2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
  3. Измеряется высота траншеи с обеих сторон до троса.
  4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

ступенчатый уклон канализации
На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Внутренняя часть канализационной системы частного дома

Прокладка внутренней части канализации должна вестись в соответствии с общепринятыми нормами.

  1. Стремление к простоте. Здесь можно делать повороты, обустраивать колена. Но надо стремиться к максимально простому варианту. Так система становится более работоспособной, эффективной. К тому же, это позволяет сэкономить средства на количестве погонных метров труб.
  2. Стремление к плавности стоков. Чтобы обеспечить плавный сток, трубы прокладываются под полом.
  3. Для преодоления разницы в высоте между внутренней и наружной частями следует применять колена. Колено в 30° обеспечит плавность слива, позволит избежать засоров.

На фото – Обустройство плавного стока.
На фото – Обустройство плавного стока.

Для бесперебойной работы канализации нужно соблюдать требования по диаметру труб:

  • унитаз, душ, ванна, бассейн – 10 – 11 см;
  • раковина – 5 см;
  • стояк – 10 – 11 см.

ustroystvo-kanliztsii

Стояк должен соединяться с открытым выходом на крышу, чтобы обеспечить вентиляцию данной зоны. Над выходом делают колпак. Его диаметр должен дважды превосходить диаметр вентиляционного отверстия. Это исключит попадание осадков и мусора. Более подробно узнать об устройстве фановой трубы для канализации в частном доме.

  Особенности прочистки канализации гидродинамическим способом

Виды резервуаров канализационной системы

Канализация частного дома может подключаться к общественной сети водоотведения или быть автономной. Во втором случае минимум в 5-7 метрах от дома и 50 метрах от водозаборного колодца устанавливается сборный колодец, куда сбрасываются сточные воды.

Резервуаром для сбора нечистот может служить:

  • выгребная яма – самый дешевый и простой в исполнении вариант, однако в настоящее время уже не популярный, так как требует регулярной очистки и ремонта при оседании грунта, но не спасает от неприятных запахов;
  • герметичный коллектор – бетонный или пластиковый резервуар, не контактирующий с почвой и герметично закрытый сверху, не распространяет запахи нечистот, но требует регулярной очистки;
  • септик – резервуар, в котором сточные воды отстаиваются и после очистки уходят в почву или водоотводную канаву, осадок постепенно разрушается благодаря бактериям и микроорганизмам, поэтому откачка не требуется, септик можно обустроить своими руками из кирпича, бетона, последовательно соединенных пластиковых емкостей;
  • очистная станция – самый дорогой, эффективный и экологичный вариант, колодец изготавливается промышленным способом и представляет собой сложную конструкцию с фильтрами и биореактором, после переработки из сточных масс выделяется органика, идущая на удобрения, и очищенная вода, безопасная для окружающей среды.

колодцы

Источники

  • https://gidpotrubam.ru/kanalizatsiya/glubina-zalozheniya-trub-v-chastnom-dome
  • https://odstroy.ru/glubina-zalozenia-kanalizacionnoj-truby-v-dome/
  • https://profpipe.ru/ustrojstvo/kak-opredelit-na-kakuyu-glubinu-mozhno-i-pod-kakim-uklonom-zakapyvat-kanalizatsionnuyu-trubu.html
  • https://hemkor.ru/stati/95-glubina-ukladki-kanalizatsionnoj-truby-pri-chastnom-domostroenii.html
  • https://kanalizaciyadoma.com/montazh/glubina-kanalizatsii-v-chastnom-dome-chto-i-kak-po-normam.html
  • https://trubaspec.com/kanalizatsionnye/kakaya-glubina-prokladki-kanalizatsionnoy-truby-budet-optimalnoy-v-kazhdom-konkretnom-sluchae.html
  • https://okarkase.ru/kommunikacii/kanalizaciya/kanalizaciya-v-chastnom-dome-glubina-i-osobennosti-montazha.html
  • https://gidkanal.ru/glubina-zalozheniya-kanalizatsii-v-chastnom-dome/
  • https://eurobion.info/glubina-kanalizacii-v-castnom-dome-instrukcia-po-montazuna-kakuu-glubinu-zakapyvat-kanalizacionnuu-trubu/
  • https://StroySoveti.ru/kanalizaciya/glubina-prokladki-kanalizatsionnoy-trubyi-v-chastnom-dome.html
  • https://kanalizaciyam.ru/optimalnaya-glubina-kanalizacii.html
  • https://StrojDvor.ru/kanalizaciya/glubina-zalozenia-kanalizacii/
  • http://TrubaMaster.ru/kanalizacionnye/na-kakuyu-glubinu-neobxodimo-zakapyvat-kanalizacionnuyu-trubu.html
  • https://VseProTruby.ru/kanalizacionnye/truby-glubina-zalozheniya.html
  • https://SamoDelino.ru/sam-elektrik-i-santehnik/kanalizaciya-v-chastnom-dome-shema-glubina-ukladki.html
  • https://sovet-ingenera.com/kanaliz/truby/prokladka-kanalizacionnyx-trub-v-zemle.html
  • https://kvartirnyj-remont.com/kanalizaciya-v-chastnom-dome-sxema-i-glubina-ukladki.html
  • https://InfoTruby.ru/svoimi-rukami/glubina-zakapyvaniya-kanalizatsionnoj-truby

Нужно ли утеплять канализационную трубу под домом?


Вообще говоря, канализационную трубу под домом необходимо утеплять, если находится в зоне переохлаждения почвы зимой или если вода в трубе может замерзнуть в холодное время года.

Если труба проходит через незащищенную зону или в зоне низких температур, то ее необходимо утеплять. Это поможет предотвратить замерзание отходов и помочь избежать повреждения трубы из-за расширения льда внутри.

Кроме того, утепление канализационной трубы может снизить риск образования конденсата, который может привести к различным проблемам, таким как коррозия трубы и появление плесени.

Наконец, утепление канализационной трубы может уменьшить риск затопления и других проблем, связанных с замерзанием воды в трубе.

В целом, утепление канализационной трубы под домом может сэкономить вам деньги в долгосрочной перспективе, предотвратить повреждение трубы и снизить риск возникновения проблем.

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
