Нормативы и правила организации канализации в частном доме.

11.03.2021

Строительные нормы канализации

Из этой статьи вы узнаете:

1. Разновидности канализационных систем по СП
2. Наружный тип канализации
3. Элементы внешней канализации
4. Проектирование согласно СП
5. Материалы для наружного типа канализации
6. Строительные нормы канализации
7. Монтаж колодцев
8. Система вентиляции сети

Современные загородные дома, обширные и уютные даже для круглогодичного проживания, успешно соревнуются с городскими квартирами. Все больше семей отдаёт предпочтение жизни вдали от шума и суеты мегаполисов.

Обычно на придомовой территории устанавливают различные очистные сооружения, которые могут быть самодельными или готовыми. Чтобы они правильно функционировали и эффективно использовались, требуется не только выбрать оптимальную по всем параметрам установку, но и правильно ее расположить. Рассмотрим основные строительные нормы канализации и попытаемся разобраться в действующих правилах.

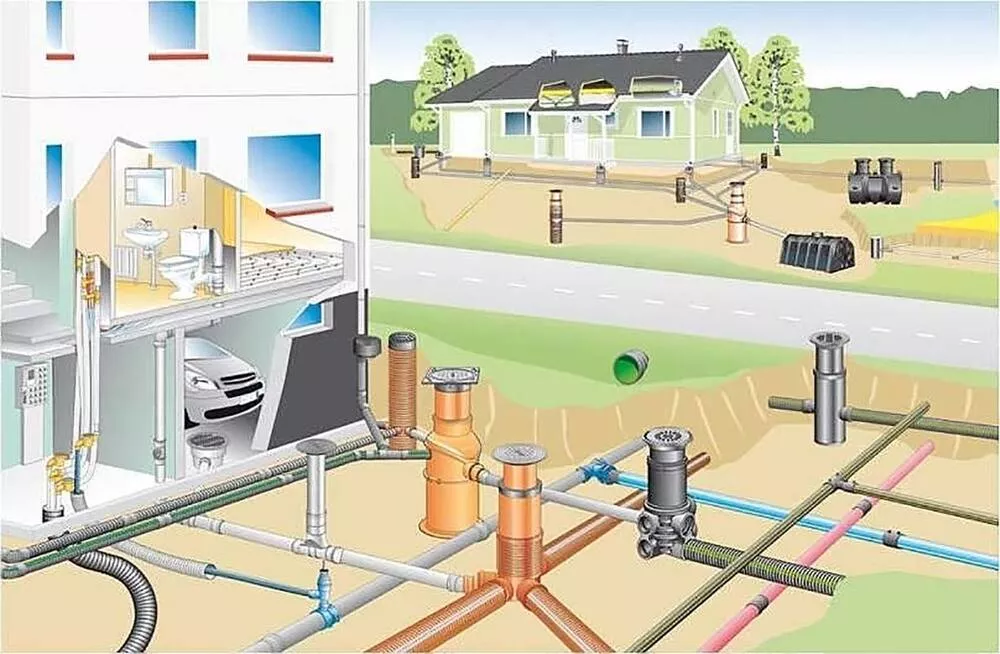

Разновидности канализационных систем по СП

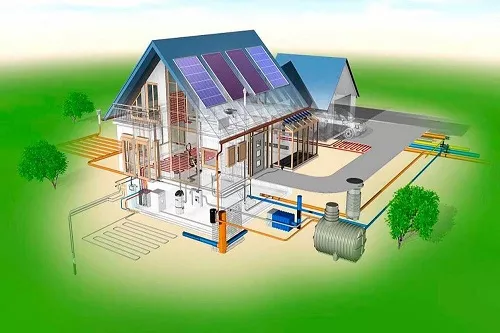

Канализационная система представляет собой разветвленный трубопровод, через который стоки перемещаются от дома в накопительный резервуар, где происходит их фильтрация.

Создавая проект и монтируя такую систему, следует придерживаться строительных норм канализации, которые содержатся в СНиП.

Канализационная система может быть:

• наружная, включает в себя трубопровод, проложенный на улице, а также накопительную емкость;
• внутренняя, сюда относятся трубы, находящиеся внутри коттеджа.

Поскольку движение стоков осуществляется двумя способами – под давлением или самотеком, канализация подразделяется соответственно на два типа:

• напорная;
• самотечная.

Обратите внимание! Согласно строительным нормам и правилам канализация безнапорного типа должна быть проложена под определенным наклоном. Это необходимо, чтобы сточные воды перетекали естественным путем до септика. Оптимальное решение – приобрести полиэтиленовые трубы.

Удаление сточных вод в напорной канализации происходит благодаря функционированию насоса, который нагнетает необходимое давление. Такие системы являются наиболее прочными, поэтому рекомендуется использовать трубы из поливинилхлорида.

В зависимости от назначения бывают следующие канализационные системы:

• производственные;
• хозяйственно-бытовые;
• ливневые, чтобы отводить дождевую и талую воду.

В свою очередь, хозяйственно-бытовая канализация подразделяется на несколько видов:

• централизованная;
• автономная система.

В первом случае канализация необходима для отвода сточных вод от населенного пункта. Автономная система предназначена для одного либо двух загородных домов.

В зависимости от технологии монтажа наружной канализации система может быть:

• общесплавной;
• полураздельной.

В общесплавной магистрали сточные воды перемещаются по единому трубопроводу. В полураздельной канализации транспортировка стоков происходит раздельно в зависимости от их характера, однако затем они попадают в одну накопительную емкость. Если же система раздельная, то стоки, дождевая вода перемещаются разными путями в отдельные резервуары.

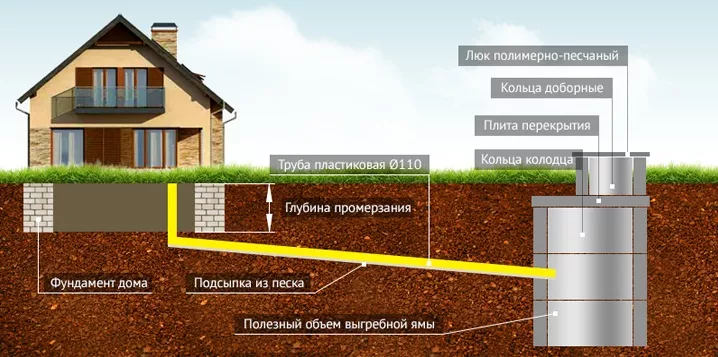

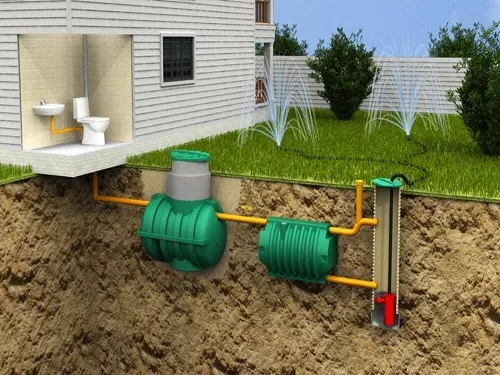

Наружный тип канализации

Какие участки системы канализации могут относиться к наружным сетям:

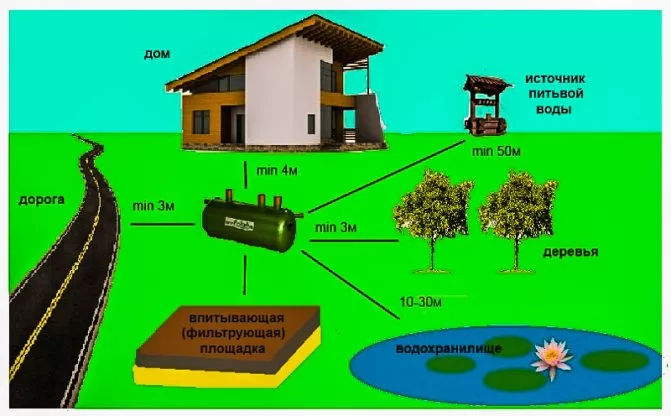

1. Магистраль монтируется от выхода сточной трубы из дома и до накопительной емкости. Местоположение коллектора определяется методом трассировки на стадии проектирования. Данная технология подходит для загородных коттеджей, а также многоквартирных домов, главное придерживаться строительных норм канализации. Обратите внимание! Допустимая дистанция от наружной стены здания до канализационной системы от 3 м и более. Метод трассировки также подойдет, когда есть возможность подсоединить трубопровод к центральной магистрали.
2. Наружная канализационная система состоит из трубопроводов и колодцев. Она проложена на всех городских улицах, чтобы сточные воды от каждого строения стекали в центральную магистраль, а затем очищались.
3. Коллекторы – в них нечистоты собираются, происходит их перенаправление. Так, стоки могут поступить в другую коллекторную установку, расположенную рядом со сборным бассейном или на его территории. Функционируют коллекторы самотечным методом, также вода может перемещаться в них под давлением.
4. Очистные сооружения — конечная точка, в которой накапливаются стоки. После фильтрации вода поступает в водоемы и может использоваться заново.

Обратите внимание! Если в частном доме нет центральной канализационной магистрали, монтируется автономная система для сбора и очистки сточных вод.

Укладка трубопровода осуществляется разными способами, выбор которых зависит от нескольких факторов:

• повороты;
• изгибы;
• уровень грунтовых вод.

Согласно строительным нормам канализации, трубы должны быть проложены под необходимым углом, он зависит от диаметра трубопровода. В некоторых случаях требуется монтировать насос или ревизионный колодец.

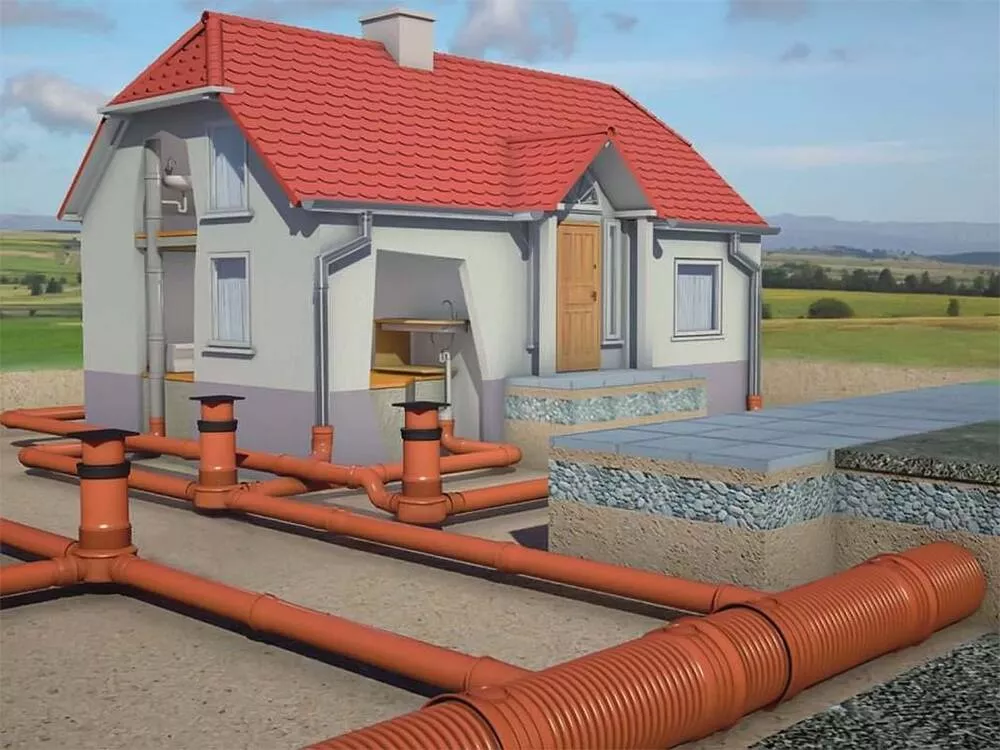

Элементы внешней канализации

Монтировать наружную канализационную систему достаточно сложно, поскольку она состоит из множества поворотов, смотровых люков, уклонов, резервуаров. Оборудовать такую систему следует с учетом строительных норм канализации, придерживаясь техники безопасности.

Магистраль включает в себя следующие составляющие:

1. Трубы разной длины и сечения.

2. Колодец: один или несколько. Колодцы могут быть:

• ревизионные;
• дренажные;
• перепадные;
• поворотные.

3. Выпуски и приемники, чтобы стоки могли попасть в накопительный резервуар.

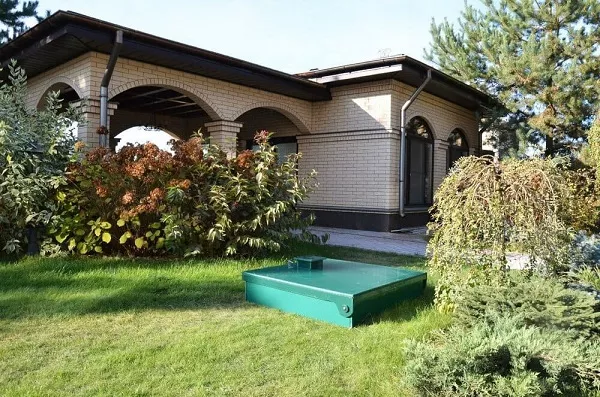

4. ЛОС (локальное очистное сооружение): септик или аэрационная установка. То, сколько их должно быть, указано в строительных нормах канализации. После фильтрации сточные воды просачиваются в почву или попадают в реки, озера. Также их можно использовать в технических целях, поливать садовые растения.

Важно! Канализационная система автономного типа не может функционировать без септика либо аэрационной установки.

5. Насосная станция. Их монтируют в некоторых случаях, если необходимо осуществлять подачу сточных вод для фильтрации частями.

Как выбрать септик для загородного дома:

6. Детали, которые помогают канализации нормально функционировать, например монтажное оборудование.

Материалы для наружного типа канализации

Чтобы наружная канализация работала без перебоев, важно правильно выбрать материалы для трубопровода и других элементов системы. Сточные воды содержат в себе средства бытовой химии, поэтому материалы труб должны быть устойчивы к агрессивной среде.

Обратите внимание! В большинстве случаев при монтаже наружной магистрали применяются трубы из полимеров.

Выбирайте современные материалы, например:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• чугун;
• сталь.

Специалисты рекомендуют монтировать наружную автономную канализационную систему из полимерных материалов, например пластика. Устанавливать трубы из металла будет проблематично.

Однако, когда трубопровод прокладывается открытым способом, изделия из полиэтилена нельзя использовать, поскольку данный материал под воздействием ультрафиолета изменяет свои характеристики и портится. Если нет возможности приобрести трубы из другого материла, необходимо монтировать защитный кожух. В его роли могут выступать старые стальные трубы.

Наиболее прочными являются трубы из поливинилхлорида. Этот материал бюджетный, не боится воздействия солнечного света. Монтировать такой трубопровод относительно легко, особенно если сравнивать со стальными трубами. ПВХ-трубы выпускаются с разным соотношением диаметра, длины и толщины стенок. Характеристики изделий содержатся в специальной таблице. Трубопровод из данного материала подойдет как для напорной, так и безнапорной канализации.

Важно! Безнапорный трубопровод монтируется в самотечных магистралях.

Если канализация безнапорная, можно монтировать ПВХ-трубы для наружной магистрали (под наклоном). Однако скорость течения сточных вод должна быть не более 8 м/сек.

Когда нечистоты удаляются за счет работы насоса, потребуются напорные трубы из поливинилхлорида. Их рабочее давление составляет 10 атмосфер и более.

Гофрированные изделия из ПВХ применяются для прокладки сложных трасс. Во время монтажа нет необходимости использовать специальную технику и оборудование. Такие трубы подходят для создания как напорных, так и безнапорных магистралей. Чтобы определить, какое должно быть сечение и толщина стенки изделия, следует воспользоваться таблицей.

В редких случаях можно сделать трубопровод из железобетона или асбестоцемента. Такие трубы подойдут, если канализационная система крупная и требуются изделия с большим диаметром. Из-за того что материал непрочный, он подходит для создания безнапорных сетей.

Строительные нормы канализации

При проектировании системы и прокладке трубопровода в здании важно учитывать строительные нормы для внутренней канализации, так же как и в том случае, когда речь идет о наружной магистрали. Только тогда система отвода стоков будет функционировать правильно, без засоров, протечек и поломок.

1. Выбираем сечение трубы

Сечение – это один из главных параметров труб. Чем оно больше, тем выше пропускная способность системы. Согласно строительным нормам канализации, диаметр труб должен быть следующий:

• трубы наружной магистрали – 20 см;
• внутриквартальный трубопровод – 15 см;
• ливневка (внутриквартальная и уличная) – 20 см и 15 см соответственно;
• когда в систему поступает до трехсот кубометров воды в 24 часа, подойдут трубы с диаметром 15 см.

2. Определяем скорость течения стоков

Внутри трубопровода не должен образовываться ил и отложения. Именно поэтому важно рассчитать, с какой скоростью нужно обеспечить движение стоков, как быстро будет заполняться магистраль, есть ли в сточных водах крупные твердые включения.

В строительных нормах канализации есть специальные таблицы со скоростью течения стоков для наружного трубопровода диаметром 15 и 20 см:

• наименьшая допустимая скорость – 0,7 м/с;
• наибольшая скорость – 8 м/с, 4 м/с соответственно, если трубопровод выполнен из металла либо иного материала;
• скорость для ливневой канализации – 10 м/с и 7 м/с соответственно.

3. Рассчитываем угол уклона

Канализационная система не будет исправно функционировать, если неправильно выбрать уклон трубопровода. Эта характеристика особенно важна при монтаже самотечной магистрали, когда стоки уходят естественным путем. Если уклон будет недостаточным, в трубопроводе образуется ил, заторы, снаружи появится характерный запах.

Чтобы узнать данный параметр, изучите специальные таблицы СП. Например, для лотков с асфальтовым покрытием, водоотводящих канав уклон должен быть 0,003, то есть 3 мм на погонный метр трубы.

Важно! Выбор уклона сети в загородных коттеджах определяется с учетом сечения труб. Если диаметр изделий 5 см, уклон должен быть 3 см на погонный метр трубы. Когда диаметр труб 10 см, уклон будет 2 см на метр.

Выбор уклона зависит от специфики рельефа. Если потребуется, уклон может быть уменьшен до минимальных значений 0,007–0,008. Ливневка должна быть сделана с уклоном 0,002.

4. Выбираем, на какой глубине прокладывать трубы

Если в вашем регионе в зимнее время сильные морозы, а летом жара, функционирование трубопровода будет нарушено. Так, когда магистраль располагается неглубоко, система промерзнет в холодное время года: стоки не будут утекать. Чтобы определить глубину монтажа труб, используется специальная формула. Кроме того, следует взять в расчет особенности участка, на котором оборудуется канализация.

Важно! Трубопровод должен располагаться на 50 см ниже уровня промерзания почвы.

Для расчета глубины прокладки канализации обратите внимание на следующие моменты:

• материал труб;
• сечение;
• особенности грунта;
• технология укладки труб.

Прежде всего узнайте несущую способность грунта под магистралью. Когда почва не болотистая, не скальная и не плывущая, необходимо вырыть траншеи. Если же грунт состоит из скальных пород, придется сделать песчаную подушку для труб, толщина которой 10 см, это необходимо, чтобы исключить повреждение сети. Если участок болотистый, следует уложить искусственное основание для укрепления траншеи.

Важно! Когда канализация напорная, укладывают арматуру.

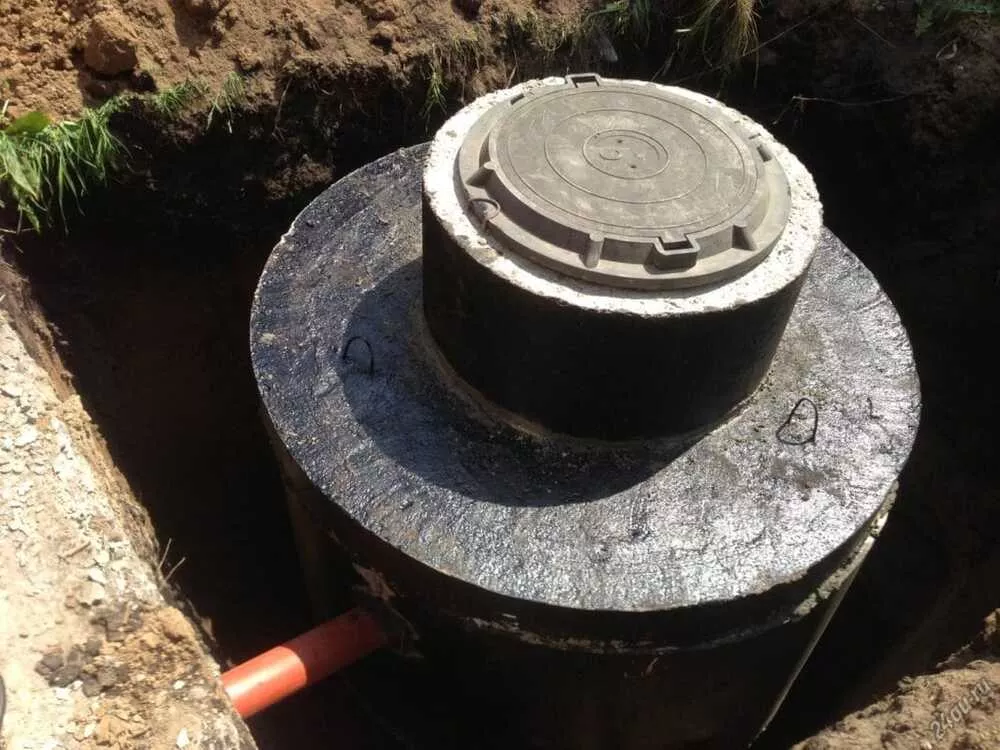

Монтаж колодцев

Полимерные или бетонные смотровые колодцы – неотъемлемая составляющая канализационной системы. Они необходимы, чтобы ремонтировать магистраль при возникновении поломки. Следует учитывать строительные нормы канализации при монтаже таких конструкций, а также фитингов, арматуры, если требуется изменить направление сети, выбрать диаметр труб и уклон.

Когда магистраль протяженная, монтируют несколько колодцев через определенное расстояние:

• при длине сети 150 метров – через каждые 35 метров;
• при длине сети 200–45 метров – через каждые 50 метров;
• при длине сети 500–600 метров – через 75 метров;
• при длине сети 700–900 метров – через каждые 80 метров.

В продаже есть сборные колодцы из железобетона. Их можно подобрать в зависимости от требуемой формы и размеров. Габариты прямоугольного колодца зависят от сечения трубопровода:

• до 60 см — размер колодца 1 х 1 м;
• от 70 см — размер колодца по длине равен диаметру трубы плюс 400 мм, по ширине – диаметру трубы плюс 500 мм.

Большинство домовладельцев предпочитают круглые колодцы, поскольку ими просто пользоваться. Их также нужно выбирать с учетом строительных норм канализации:

• сечение 60 см — диаметр колодца 1 м;
• сечение 70 см — 1,25 м;
• сечение 80–100 см — 1,5 м;
• сечение от 120 см — 2 м.

Важно! Когда сечение трубы более 120 см, придется монтировать ограждение и сделать спуск в колодец.

Система вентиляции сети

Чтобы от канализации не исходил неприятный запах, следует оборудовать вентиляционную систему. Ее монтируют вместе со стояками. Чтобы не допустить ошибок, изучите строительные нормы. Вентиляционная труба должна возвышаться над кровлей, чтобы крыша и порывы ветра не мешали отведению воздуха. На конце трубы должен быть специальный зонтик.

Оборудовать канализационную систему следует с учетом строительных норм и правил. В противном случае, если требования СНиП не будут соблюдены, окружающая территория и близлежащие водоемы будут загрязнены из-за неправильного функционирования автономного очистного сооружения. Кроме того, проживание в доме станет некомфортным.
